اتصال ترموکوپل به PLC روشی برای دریافت و پردازش اطلاعات دما در سیستم‌های صنعتی است. در این روش، ترموکوپل تغییرات دما را به یک سیگنال ولتاژی بسیار ضعیف تبدیل می‌کند و PLC با استفاده از ماژول ورودی مناسب، این سیگنال را به مقدار قابل استفاده تبدیل می‌کند. انتخاب نوع ترموکوپل، نحوه سیم‌ کشی، جبران اتصال سرد (CJC) و تنظیمات ماژول، تأثیر مستقیمی بر دقت اندازه‌گیری دارد. در این مقاله بررسی می‌کنیم که ترموکوپل چگونه به PLC متصل می‌شود، چه ماژولی برای دریافت سیگنال آن مناسب است و هنگام نصب و راه‌اندازی چه نکاتی باید رعایت شود تا از خطاهای اندازه‌گیری جلوگیری شود.

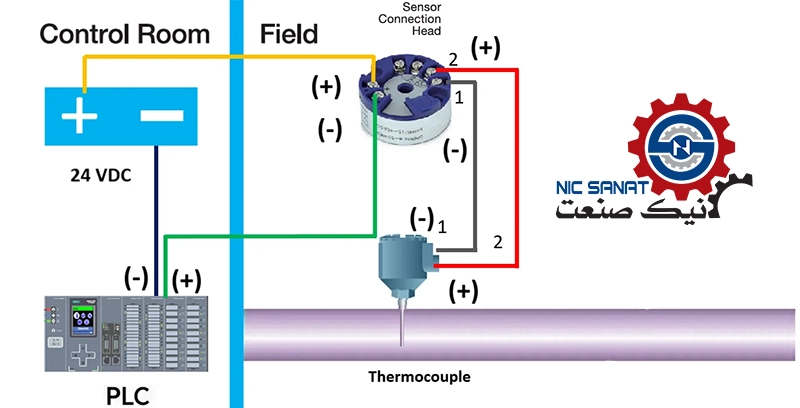

چطوری ترموکوپل به PLC وصل کنیم ؟

اتصال ترموکوپل به PLC چگونه انجام می‌شود؟

اتصال ترموکوپل به PLC فرآیندی است که طی آن اطلاعات دمایی از طریق سنسور ترموکوپل به کنترلر منتقل می‌شود. ترموکوپل با تبدیل اختلاف دما به یک سیگنال ولتاژی بسیار ضعیف در محدوده میلی‌ ولت، امکان اندازه‌گیری دما را فراهم می‌کند. به دلیل حساسیت این سیگنال، انتخاب صحیح نوع ترموکوپل، ماژول ورودی مناسب و رعایت اصول سیم‌ کشی برای رسیدن به اندازه‌گیری دقیق ضروری است

انواع ترموکوپل مورد استفاده در PLC

ترموکوپل‌ها بر اساس جنس فلز، محدوده دمایی و میزان حساسیت، مدل‌های مختلفی دارند. انتخاب نوع مناسب ترموکوپل به شرایط کاری و دمای مورد نیاز فرآیند بستگی دارد:

  • نوع K: پرکاربردترین ترموکوپل صنعتی است و محدوده دمایی حدود منفی ۲۰۰ تا مثبت ۱۲۶۰ درجه سانتی‌ گراد را پوشش می‌دهد.
  • نوع J: از آهن و کانستانتان ساخته شده و برای اندازه‌ گیری دما در محدوده صفر تا حدود ۷۶۰ درجه سانتی‌ گراد استفاده می‌شود.
  • نوع T: برای اندازه‌ گیری دماهای پایین مناسب است و در محیط‌های سرد دقت خوبی دارد.
  • نوع E: حساسیت بالاتری دارد و در کاربردهایی که نیاز به سیگنال قوی‌تر وجود دارد استفاده می‌شود.
  • نوع N: مقاومت مناسبی در برابر اکسیداسیون دارد و برای دماهای بالا گزینه قابل اعتمادی است.
  • انواع R، S و B: برای اندازه‌ گیری دماهای بسیار بالا در کوره‌ها و فرآیندهای تخصصی مورد استفاده قرار می‌گیرند.

ویژگی سیگنال ترموکوپل و جبران اتصال سرد

سیگنال تولیدشده توسط ترموکوپل بسیار ضعیف است و رابطه آن با دما کاملاً خطی نیست، بنابراین برای تبدیل دقیق مقدار ولتاژ به دما به خطی‌ سازی نیاز دارد. همچنین در اتصال ترموکوپل به PLC باید جبران اتصال سرد یا CJC در نظر گرفته شود، زیرا ترموکوپل اختلاف دمای محل اندازه‌ گیری و محل اتصال به ماژول را تشخیص می‌دهد. بسیاری از ماژول‌های جدید PLC دارای CJC داخلی برای اصلاح این مقدار هستند.

روش صحیح سیم‌ کشی ترموکوپل به PLC

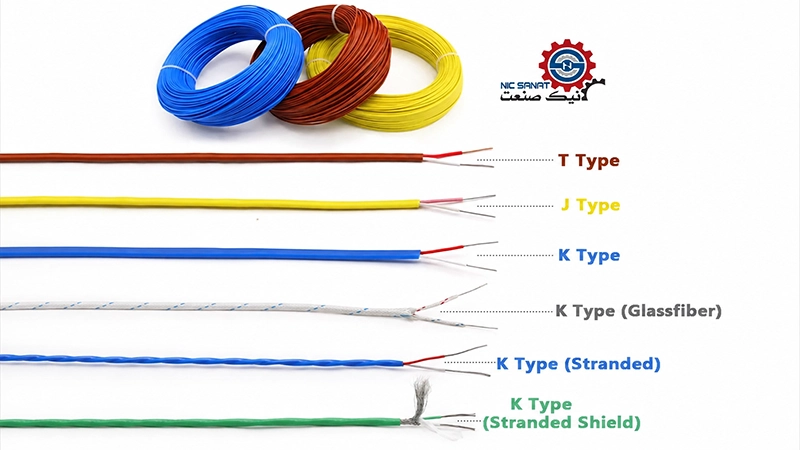

برای جلوگیری از خطا و کاهش تأثیر نویز، سیم‌ کشی ترموکوپل باید با دقت انجام شود. استفاده از کابل زوج‌ تابیده شیلددار باعث کاهش تداخل‌های الکترومغناطیسی می‌شود و شیلد کابل معمولاً در یک سمت، اغلب سمت PLC، به زمین صنعتی متصل می‌شود. همچنین استفاده از کابل جبرانساز متناسب با نوع ترموکوپل و فاصله دادن مسیر کابل از تجهیزات پرنویز مانند موتورها اهمیت زیادی دارد.

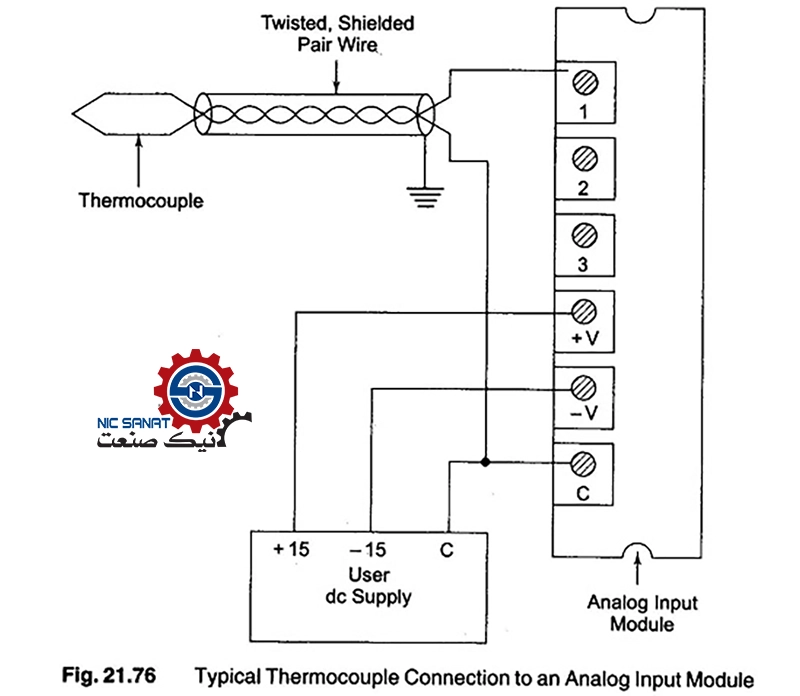

نقشه سیم‌کشی ترموکوپل به کارت ورودی آنالوگ

این تصویر نحوه سیم‌ کشی استاندارد یک ترموکوپل به ماژول ورودی آنالوگ را نمایش می‌دهد که در آن از کابل‌های شیلددار و زوج‌ تابیده‌ شده (برای جلوگیری از نویز صنعتی) همراه با یک منبع تغذیه DC خارجی برای راه‌اندازی ماژول استفاده شده است.

انتخاب ماژول ورودی مناسب برای ترموکوپل

برای اتصال ترموکوپل به PLC باید از ماژول ورودی سازگار با نوع سنسور استفاده شود. ماژول‌های مورد استفاده معمولاً شامل موارد زیر هستند:

  • ماژول اختصاصی ترموکوپل (TC): دارای تقویت‌ کننده، فیلتر، جبران اتصال سرد (CJC) و قابلیت خطی‌سازی سیگنال است.
  • ماژول آنالوگ یونیورسال: برای دریافت انواع سیگنال‌ها استفاده می‌شود و در برخی سیستم‌ها قابلیت اتصال ترموکوپل را دارد.
  • در انتخاب ماژول باید عواملی مانند تعداد کانال‌ها، رزولوشن، ایزولاسیون، محدوده دمایی و نوع ترموکوپل پشتیبانی‌شده بررسی شود.

نکته: این مفاهیم در آموزش‌هایی مانند دوره PLC برای شناخت بهتر ارتباط سنسورها با کنترلر اهمیت دارند.

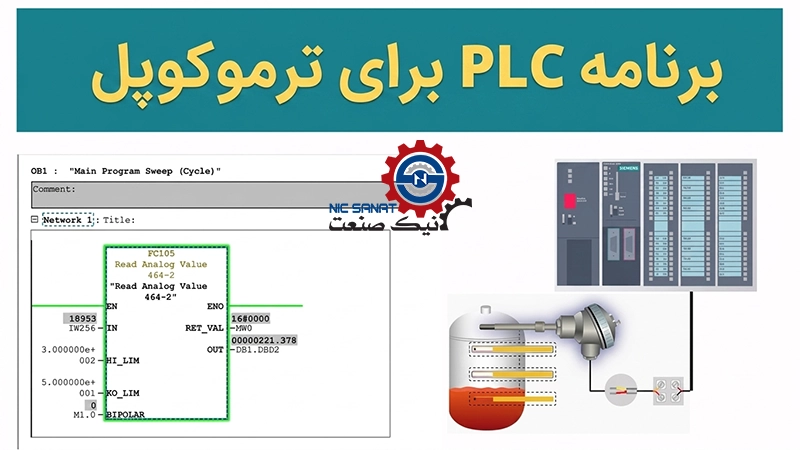

 تنظیمات نرم‌ افزاری و کالیبراسیون ترموکوپل در PLC

پس از نصب و سیم‌ کشی، تنظیمات نرم‌ افزاری ماژول باید در برنامه PLC انجام شود. در این مرحله نوع ترموکوپل، واحد اندازه‌ گیری دما، مقدار فیلتر نویز و تنظیمات CJC مشخص می‌شوند. داده خام ورودی نیز باید با استفاده از عملیات مقیاس‌ گذاری و خطی‌ سازی به مقدار واقعی دما تبدیل شود. کالیبراسیون با ابزار مرجع می‌تواند باعث افزایش دقت و اصلاح خطاهای احتمالی شود.

مشکلات رایج در اتصال ترموکوپل به PLC

در زمان کار با سیستم‌های اندازه‌گیری دما ممکن است مشکلاتی مانند نوسان مقدار، نمایش دمای اشتباه یا قطع شدن سیگنال رخ دهد. نویز، سیم‌ کشی نادرست، اتصال اشتباه قطب‌های مثبت و منفی یا تنظیم نبودن CJC از عوامل ایجاد خطا هستند. در صورت بروز ایراد در بخش کنترلی سیستم، استفاده از خدمات تخصصی تعمیر PLC می‌تواند برای بررسی و رفع مشکلات سخت‌ افزاری و نرم‌ افزاری مؤثر باشد.

استانداردهای مهم در اتصال ترموکوپل به PLC

رعایت استانداردهای مربوط به ترموکوپل و تجهیزات اندازه‌گیری باعث افزایش دقت و ایمنی سیستم می‌شود. استانداردهایی مانند IEC 60584 و ANSI/ASTM E230 مشخصات مربوط به عملکرد ترموکوپل‌ها، رابطه ولتاژ و دما و رنگ‌ بندی سیم‌ها را مشخص می‌کنند. استفاده از کابل استاندارد، اتصال صحیح ارت و رعایت اصول محافظت در برابر نویز نیز در نصب صنعتی اهمیت دارد.

جمع‌ بندی اتصال ترموکوپل به PLC

اتصال ترموکوپل به PLC نیازمند انتخاب درست سنسور، استفاده از ماژول سازگار، سیم‌ کشی اصولی و تنظیم دقیق نرم‌ افزار است. با توجه به ضعیف بودن سیگنال ترموکوپل، رعایت نکاتی مانند استفاده از کابل شیلددار، جبران اتصال سرد و خطی‌سازی داده‌ها تأثیر مستقیمی بر دقت سیستم دارد. هنگام خرید PLC باید قابلیت پشتیبانی از ماژول‌های ترموکوپل و نیازهای پروژه بررسی شود تا کنترل دما با عملکرد پایدار انجام گیرد.
