خرید HMI
برای خرید HMI باید نوع PLC، تجهیزات متصل و نیاز پروژه را در نظر بگیرید. سازگاری با PLC و درایو، پروتکل‌های ارتباطی، اندازه نمایشگر، پورت‌ها، حافظه و شرایط محیطی از مهم ترین معیارهای انتخاب هستند. هنگام خرید اچ ام آی بهتر است مشخصات فنی و قیمت مدل‌های مختلف را با توجه به نیاز پروژه مقایسه کنید. HMI نیز یکی از اجزای مهم اتوماسیون صنعتی است و باید با معماری سیستم کنترل هماهنگ باشد.
انواع HMI
HMIها بر اساس نوع رابط کاربری، ساختار کنترلی و نحوه استفاده در سیستم اتوماسیون صنعتی به چند گروه تقسیم می‌شوند:
- HMI لمسی: دارای نمایشگر Touch برای طراحی صفحات گرافیکی، نمایش وضعیت ورودی و خروجی‌ها، آلارم، ترند، نمودار و پارامترهای فرآیند است و در بسیاری از ماشین آلات صنعتی استفاده می‌شود.
- Text Panel: برای نمایش پیام‌ها، مقادیر و وضعیت تجهیزات در پروژه‌هایی با رابط کاربری ساده تر استفاده می‌شود و معمولاً به فضای نصب کمتری نیاز دارد.
- HMI با PLC داخلی: در برخی تجهیزات، قابلیت‌های رابط کاربری و کنترل در یک دستگاه ترکیب شده‌اند و می‌توانند بخشی از وظایف کنترلی سیستم را انجام دهند.
- HMI بدون PLC: در این معماری، PLC منطق و عملیات کنترلی را اجرا می‌کند و HMI برای نمایش اطلاعات، تنظیم پارامترها، مشاهده آلارم‌ها و ارسال فرمان به سیستم به کار می‌رود.
کاربرد و مزایای HMI
HMI در ماشین آلات و خطوط تولید برای مانیتورینگ، کنترل، نمایش اطلاعات و تعامل اپراتور با سیستم اتوماسیون استفاده می‌شود. از کاربردهای رایج آن می‌توان به ماشین آلات تولیدی، خطوط بسته بندی و مونتاژ، تابلوهای کنترل، صنایع غذایی و دارویی، سیستم‌های آب و فاضلاب و بسیاری از فرآیندهای صنعتی اشاره کرد. مهم ترین کاربردها و مزایای HMI عبارت‌اند از:
- نمایش آنلاین وضعیت ماشین آلات و پارامترهای فرآیند
- نمایش و مدیریت آلارم‌ها و خطاهای سیستم
- مشاهده نمودارها، Trend و داده‌های فرآیند
- تغییر Setpoint و پارامترهای قابل تنظیم
- ارسال فرمان‌های کنترلی به PLC و تجهیزات
- نمایش وضعیت ورودی‌ها و خروجی‌های سیستم
- ایجاد رابط کاربری گرافیکی برای اپراتور
- امکان ارتباط با PLC، درایو و سایر تجهیزات صنعتی
HMI در نگهداری و عیب یابی تجهیزات نیز اهمیت دارد و در صورت بروز مشکلاتی مانند خرابی نمایشگر، اختلال در Touch، مشکلات ارتباطی یا روشن نشدن دستگاه، بررسی تخصصی و تعمیر HMI می‌تواند از تعویض غیرضروری تجهیز جلوگیری کند.
برندهای HMI
برندهای مختلف HMI، مدل‌هایی با اندازه نمایشگر، امکانات ارتباطی و نرم افزارهای متفاوت ارائه می‌کنند. هنگام انتخاب برند، علاوه بر مشخصات فنی، سازگاری با PLC و تجهیزات پروژه، نرم افزار برنامه نویسی و خدمات فنی نیز اهمیت دارد. برخی برندهای شناخته شده HMI عبارت‌اند از:
- Delta: مدل‌های متنوع برای کاربردهای مختلف اتوماسیون و ماشین آلات صنعتی.
- Siemens: خانواده‌های مختلف HMI با امکانات متنوع برای مانیتورینگ و کنترل صنعتی.

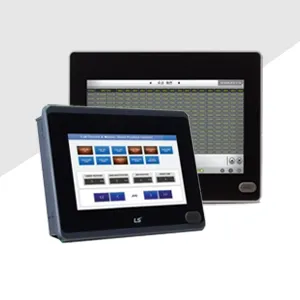

- LS: مناسب برای مانیتورینگ و ارتباط با تجهیزات کنترلی.
- Weintek: مدل‌های متنوع با امکانات ارتباطی گسترده.
- Schneider: اچ ام آی های صنعتی برای کاربردهای مختلف کنترل و مانیتورینگ.
- INVT و FATEK: گزینه‌هایی برای پروژه‌های مختلف اتوماسیون صنعتی.

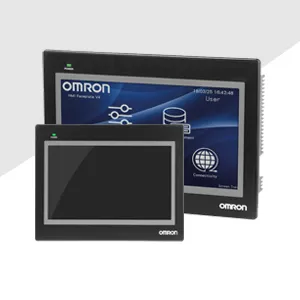

- Omron و Mitsubishi: اچ ام آی های صنعتی با مدل‌ها و قابلیت‌های متنوع.
HMI بر اساس اندازه نمایشگر
HMIها در اندازه‌های مختلف عرضه می‌شوند و انتخاب سایز مناسب به فضای تابلو و میزان اطلاعات موردنیاز اپراتور بستگی دارد. مدل‌های 4.3 و 5 اینچ برای ماشین آلات و تابلوهای کوچک، 7 اینچ برای بسیاری از کاربردهای صنعتی و مدل‌های 10، 12 و 15 اینچ برای نمایش اطلاعات و صفحات گرافیکی بیشتر مناسب هستند. هنگام انتخاب سایز، فاصله اپراتور، تعداد پارامترها و فضای نصب را نیز در نظر بگیرید.
نرم افزار و برنامه نویسی HMI
نرم افزار HMI برای طراحی صفحات گرافیکی، تعریف Tag، ایجاد آلارم، نمایش Trend و تنظیم ارتباط با PLC استفاده می‌شود. نرم افزار هر برند امکانات و ساختار متفاوتی دارد؛ بنابراین هنگام انتخاب HMI باید سازگاری نرم افزار با مدل دستگاه، PLC و پروتکل‌های ارتباطی را بررسی کرد. قابلیت‌هایی مانند شبیه سازی، مدیریت کاربران، ثبت آلارم و انتقال پروژه نیز می‌توانند در برنامه نویسی HMI کاربرد داشته باشند. برای یادگیری طراحی صفحات، ارتباط HMI با PLC و برنامه نویسی نیز می‌توانید دوره‌های آموزش HMI را بررسی کنید.
تفاوت HMI و SCADA
HMI و SCADA هر دو برای مانیتورینگ و کنترل فرآیندهای صنعتی استفاده می‌شوند، اما در مقیاس و نحوه استفاده تفاوت دارند. HMI معمولاً رابط کاربری اپراتور در سطح یک ماشین یا خط تولید است، در حالی که SCADA برای نظارت، جمع آوری و مدیریت داده‌ها در مقیاس گسترده تر استفاده می‌شود. تفاوت‌های اصلی این دو سیستم را می‌توان در جدول زیر مشاهده کرد:
| ویژگی | HMI | SCADA |
| کاربرد اصلی | نمایش و کنترل یک ماشین یا سیستم | مانیتورینگ و مدیریت چندین سیستم |
| مقیاس استفاده | ماشین، دستگاه یا خط تولید | کارخانه، سایت یا مجموعه صنعتی |
| رابط کاربری | پنل HMI و نمایشگر صنعتی | نرم‌افزار روی کامپیوتر یا سرور |
| جمع آوری داده | محدود به تجهیزات متصل | جمع آوری داده از منابع و تجهیزات متعدد |
| نمایش اطلاعات | صفحات گرافیکی، آلارم و پارامترها | داشبورد، ترند، گزارش و داده‌های گسترده |
| ذخیره سازی اطلاعات | معمولاً محدود | قابلیت ثبت و ذخیره حجم بیشتری از داده‌ها |
| ارتباط با تجهیزات | PLC، درایو و تجهیزات محلی | PLCها، HMIها، RTUها و تجهیزات مختلف |
| کاربرد رایج | کنترل و مانیتورینگ ماشین آلات | نظارت مرکزی بر فرآیندها و خطوط مختلف |
قیمت HMI
قیمت HMI به عواملی مانند برند، مدل، اندازه نمایشگر، امکانات ارتباطی، حافظه و قابلیت‌های دستگاه بستگی دارد. از طرفی، به دلیل تغییرات نرخ ارز، قیمت HMI ممکن است در بازه‌های مختلف تغییر کند؛ بنابراین برای اطلاع از قیمت روز HMI و استعلام دقیق مدل مورد نظر، بهتر است با کارشناسان نیک صنعت تماس بگیرید.
راهنمای انتخاب HMI
انتخاب HMI مناسب باید بر اساس نیاز پروژه، نوع تجهیزات و شرایط نصب انجام شود. قبل از خرید، علاوه بر قیمت، مشخصات فنی و سازگاری دستگاه با سیستم کنترل را بررسی کنید. مهم ترین موارد عبارت‌اند از:
- اندازه و رزولوشن نمایشگر: متناسب با فضای تابلو و حجم اطلاعات قابل نمایش.
- سازگاری با PLC: پشتیبانی از PLC، درایو و پروتکل‌های ارتباطی مورد نیاز.
- پورت‌های ارتباطی: مانند RS232، RS485، RS422، USB و Ethernet.
- پردازنده و حافظه: متناسب با تعداد صفحات، تگ‌ها، آلارم‌ها و پیچیدگی پروژه.
- شرایط محیطی: دمای کاری، رطوبت، گردوغبار و درجه حفاظت IP.
- نرم افزار برنامه نویسی: امکانات نرم‌افزار و سازگاری آن با نیازهای پروژه.
جمع بندی
انتخاب HMI مناسب به نیاز پروژه، نوع PLC، تجهیزات متصل، اندازه نمایشگر، امکانات ارتباطی و شرایط محیطی بستگی دارد. هنگام خرید HMI بهتر است مشخصات فنی و سازگاری دستگاه را در کنار قیمت بررسی کنید تا مدل انتخاب شده پاسخگوی نیازهای سیستم باشد. اگر برای انتخاب مدل مناسب یا مقایسه برندها و مشخصات فنی نیاز به راهنمایی دارید، از مشاوره رایگان خرید اچ ام آی از نیک صنعت استفاده کنید؛ کارشناسان نیک صنعت با بررسی نیاز پروژه، شما را برای انتخاب HMI مناسب راهنمایی می‌کنند.
