PLC کنترل کننده منطقی برنامه پذیر است که در فرآیندهای صنعتی و اتوماسیون صنعتی مورد استفاده میگیرد. خرابیهای پی ال سی به نسبت سایر تجهیزات خیلی کمتر است اما وقتی PLC آسیب میبیند، بهصورت کامل از کار میافتد و خط تولید متوقف خواهد شد. پی ال سی را میتوان با کامپیوتر یا لپ تاپ کنترل و برنامه نویسی کرد. خرابی پی ال سی به دو بخش سخت افزاری و نرم افزاری مربوط است اما اکثر مشکلات مربوط به ورودی و خروجی است. در حالی که همه فکر میکنند مشکلات مربوط به پردازشگر یا CPU است. در ادامه به بررسی دلایل خرابی PLC، راهکارهای لازم برای رفع خرابی و خطاهای پی ال سی و روشهای نگهداری از پی ال سی را بیان میکنیم.
همچنین می توانید فرم زیر را پر کنید تا کارشناسان مجموعه ما با شما تماس بگیرند.
تعمیر انواع PLCهای معتبر بازار
زیمنس
دلتا
اینوت
ال اس
میتسوبیشی
اشنایدر
ای بی بی
فتک
مراحل تعمیر پی ال سی در مجموعه نیک صنعت
عیب یابی و تعمیرات PLC یک فرایند چند مرحلهای است که نیاز به تخصص حرفهای در زمینه تعمیرات دارد. شرکت نیک صنعت عیب یابی پی ال سی را بهصورت رایگان انجام میدهد. یکی از مهمترین مراحل مربوط به نحوه عیب یابی و شناسایی خرابی پی ال سی است که در ادامه این مرحله را با هم بررسی میکنیم. اگر خرابی CPU پی ال سی و خرابی برد PLC اتفاق بیفتد، مهندسان و تکنسینهای نیک صنعت میتوانند تعمیر CPU پی ال سی و تعمیر برد PLC را انجام دهند. پس از تعمیر پی ال سی، مهندسان ما با انجام تست PLC از نحوه عملکرد آن اطمینان حاصل میکنند. مراحل تعمیرات پی ال سی در نیک صنعت شامل موارد زیر است:
عیب یابی PLC
مهمترین مرحله در تعمیر PLC، عیب یابی دستگاه است که باید ابتدا خطاهای پی ال سی شناسایی و بررسی شود. با توجه به نوع خرابی، میتوان نحوه رفع خطا را اجرا کرد تا مشکل کامل برطرف شود. البته بعضی از خرابیها، نیاز به بررسی دقیق و تعمیرات تخصصی دارد. شرکت نیک صنعت عیب یابی پی ال سی را بهصورت کاملا رایگان انجام میدهد. سپس کارشناسان ما، لیستی از خرابی و مشکلات پی ال سی را برای مشتری ارسال میکنند و در صورت تایید مشتری، پی ال سی تعمیر خواهد شد.
وضعیت LED پی ال سی در زمان خرابی کنترلر PLC
اولین مرحله از عیب یابی پی ال سی مربوط به LED است که از روی LED روی CPU و ماژولها میتوان احتمال خرابی را تشخیص داد. معمولا از طریق CPU میتوان وضعیت LED را بررسی کرد و با توجه به نوع برند پی ال سی متفاوت است.
LED
وضعیت LED در حالت عادی
وضعیت LED در حالت خرابی
علت وضعیت LED در زمان خرابی
Power/PWR
روشن بهصورت ثابت سبز رنگ
خاموش
مشکل در منبع تغذیه
مشکل سیم کشی یا ورودی برق اصلی
RUN
روشن سبز رنگ
خاموش
PLC در حال اجرا برنامه نیست یا مشکل از برنامه نویسی یا نرم افزار است
STOP
خاموش
روشن زرد رنگ
CPU در وضعیت STOP قرار دارد و برنامه را اجرا نمیکند.
Error/ERR
خاموش
روشن قرمز رنگ چشمک زن
خطا CPU و سخت افزاری رخ میدهد و احتمال خرابی سخت افزاری وجود دارد.
SF
خاموش
روشن قرمز رنگ
خطا سیستم مربوط به خرابی سخت افزاری مانند خطا CPU، رخ داده است.
BF
خاموش
روشن قرمز رنگ چشمک زن
احتمال وقوع خطا ارتباطی مربوط به شبکه است.
نحوه تعمیر PLC
بخشهایی از PLC که مجموعه نیک صنعت تعمیر میکند شامل تعمیر برد CPU، تعمیر ماژولهای ورودی و خروجی دیجیتال و آنالوگ، رکها، پردازشگرها، منبع تغذیه، ماژول با عملکرد خاص و… انجام میشود. معمولا بیشترین خرابی PLC، ماژول ورودی و خروجی است و سپس مشکلات مربوط به پردازنده و خرابی CPU است. با نحوه چشمک زدن جراغها میتوان خرابیها را تشخیص داد و بیشتر LED و چراغها نشانهی خرابی ورودی و خروجی I/O را نشان میدهد. این مشکل میتواند از برنامه LADDER یا سیم کشی I/O ورودی و خروجی باشد.
عیبهای ماژولهای ورودی و خروجی از خرابیهای بیرونی است ولی خرابی داخلی کار تعمیرات را سختتر و پیچیدهتر از خرابی داخلی پی ال سی میکند. تعمیر کار پی ال سی باید با تعمیر انواع بردخای داخلی و همچنین تعمیر انواع برندهای مختلف پی ال سی را انجام داده باشد و اطلاعات کافی از خرابی و نحوه عیب یابی و تعمیر آن داشته باشد. اکر تعمیر کار پی ال سی، فردی تازه کار و با تجربه کم باشد، خسارتهای مالی پی ال سی را بیشتر میکند. در نهایت در انتخاب تعمیر کار دقت ویژه داشته باشد و برای کسب اطلاعات بیشتر با واحد تعمیرات شرکت نیک صنعت تماس بگیرید.

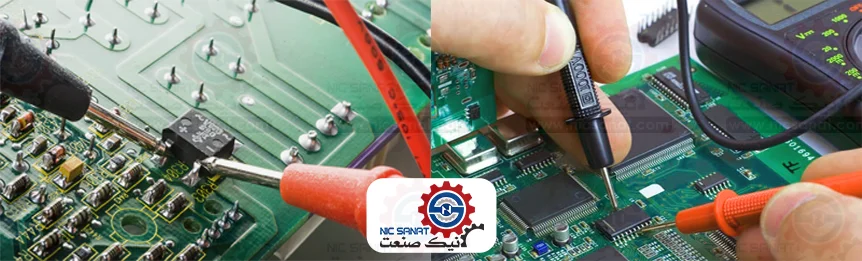

تعمیر برد پی ال سی
یکی از مواردی که در تعمیر پی ال سی مشاهده میشود، خرابی برد CPU پی ال سی است. دلایل زیادی باغث خرابی CPU در PLC میشود که شامل فرسودگی قطعات، نوسانات شدید ولتاژ، گرما بیش از حد، خرابی منبع تغذیه، ضربات فیزیکی و بروز اتصال کوتاه میشود. البته به روز نشدن نرم افزار فریمور یا خطاهای Firmware نیز باعث خرابی و تعمیر برد PLC میشود.
برای رفع خرابی برد پی ال سی، ابتدا باید عیب یابی برد CPU را انجام دهید و خطاها را تشخیص دهید. ابتدا با استفاده از اسیلوسکوپ و مولتی متر تستهای مختلف بگیرید تا بتوانید خطاها را شناسایی نمایید. ظرفیت خازن و میزان نشتی آن را بررسی نمایید. سپس مقادیر مقاومت را با مقادیر واقعی آن مقایسه و مطابقت آنها چک کنید. دیود و LED را از نظر بایاس بودن یا نبودن بررسی کنید. پس از تعویض قطعات باید برد را با یک مواد تمیز کننده مخصوص PCB تمیز نمایید تا اثرات جا مونده از لحیم و خوردگی، کاهش یابد. شرکت نیک صنعت تعمیر برد CPU و تعمیر PLC را بهصورت تخصصی و اورهال انجام میدهد و برای کسب اطلاعات بیشتر با واحد تعمیرات تماس بگیرید.
تعمیر CPU پی ال سی
در زمان تعمیر پی ال سی، اختمال 3 خالت برای CPU وجود دارد که باید توسط افراد متخصص مورد بررسی قرار بگیرد تا از خسارتها و هزینههای اضافی پیشگیری کند.
حالت اول: CPU سالم است اما سیستم خطا SF دارد.
در این صورت احتمال خرابی ماژول I/O ورودی/خروجی وجود دارد. در این حالت نباید CPU تعمیر شود.
حالت دوم: CPU از نظر نرم افزاری مشکل دارد.
ممکن است بدون تعمیر سخت افزاری، با Configuration یا اصلاح برنامه مشکل حل شود و در این صورت نباید CPU تعمیر شود.
حالت سوم: CPU پی ال سی خراب است وباید تعمیر CPU یا تعویض آن انجام شود.
اگر منبع تغذیه سالم باشد و سی پی یو Boot نشود و ارتباطات برقرار نشود، مدار تغذیه داخلی پروسسور خراب است. در این حالت باید تعمیر CPU یا تعویض آن انجام شود.
ثبت درخواست تعمیرات
مجموعه نیک صنعت، صفر تا صد خدمات تعمیر تجهیزات صنعتی همراه با عیب یابی کاملا رایگان ارائه میدهد، برای ثبت درخواست تعمیرات، با شماره تلفن 87700210-021 تماس حاصل فرمایید.
دلایل زیادی باعث بروز مشکلات و خرابی احتمالی داخلی پی ال سی میشود که در ادامه آن را بررسی میکنیم.
سیستم اتصال به زمین پی ال سی (ارت)
در تعمیر پی ال سی، ابتدا اتصال زمین (ارت) دستگاه و سیم کشی برق باید بررسی شود و هرگونه اتصالات فرسوده و سست را پیدا شود. با استقاده از دستگاه مولتی متر ولتاژ ترمینال زمین PLC را اندازه گیری شود و میتوان به این وسیله بی نقص بودن اتصالات را تشخیص داد. در این حالت باید ولتاژهای DC و AC باید صفر باشد.
نوسانات شدید ولتاژ ورودی و خرابی باتری
اضافه ولتاژ و افت ولتاژ، نوسانات شدید برق، قطع و وصل مداوم میتواند باعث خرابی قطعات الکترونیکی شود. برای رفع این مشکل، باید از منبع تغذیه متناسب با نوع PLC استفاده شود. از باتری برای پیشگیری از پاک شدن برنامه PLC در حین قطع شدن جریان برق استفاده میشود و ولتاژ باتری باید با مقدارهای توصیه شده برابر باشد.
خرابی منبع تغذیه پی ال سی
منبع تغذیه پی ال سی ولتاژ ورودی، AC است و باید منبع تغذیه ولتاژ ورودی در بازه و رنج مورد نظر منوال و دیتاشیت آن برند باشد. خرابی منبع تغذیه ناشی از خاموشی، اتصال کوتاه در مدار 24vdc، قطع برق، کابلهای فرسوده، خرابی شبکه و اتصالات شل است. اگر منبع تغذیه خاموش باشد ولی برق ورودی داشته باشد، احتمال خرابی منبع تغذیه یا خرابی مدار داخلی plc وجود دارد. اگر منبع تغذیه روشن باشد ولی RUN خاموش و STOP روشن باشد، آنگاه PLC برق دارد اما CPU برنامه را اجرا نمیکند. این حالت میتواند در اثر خطاهای مختلف ایجاد شود که شامل خطا برنامه، خطا پیکربندی سخت افزاری Hardware، خطا حافظه Memory، خطا ماژول های ورودی و خروجی، خطا CPU میشود.
خرابی ارتباطات و خطا شبکه صنعتی
سیستمهای پی ال سی و نوع ارتباطات شیکههای صنعتی باید توسط مهندسان برق بررسی شوند. انتخاب پروتکل ارتباطی درست و نصب صحیح شبکههای صنعتی و همچنین دریافت سیگنالهای درست به راحتی با عیب یابی قابل تشخیص است.
خرابی ماژول ورودی و خروجی پی ال سی
خرابی ماژولهای ورودی و خروجی باعث کارکرد نامنظم PLC و متوقف شدن برنامه به صورت ناگهانی است. سیگنالی که به پی ال سی داده میشود باعث قطعی و عملکرد اشتباه شده است. این مشکلات ناشی از خرابی VDC و خطاهای پیکربندی و مشکلات مربوط به سیم کشی است.
نصب اشتباه PLC و تنظیمات نادرست آن
نصب نادرست PLC میتواند مربوط به اتصالات بدون ایمنی، استفاده از کابلهای غیر استاندارد و شرایط محیطی نامناسب داشته باشد. تنظیمات نادرست نیز شامل پارامترهای اشتباه پی ال سی و خطاهای نرم افزاری و برنامه نویسی پی ال سی شود که عملکرد PLC را مختل میکند. باید پی ال سی را با استفاده از منوال آن برند نصب گردد تا تمامی دستورالعملها را اجرا شود.
شرایط نامناسب محیطی پی ال سی
گرد وغبار به داخل PLC وارد میشود و باعث خوردگی قطعات یا اتصال کوتاه مدارات میشود. برای رفع این مشکل بهتر است پی ال سی را در یک محیط خشک نگهداری و نصب کرد. همچنین از فیلترهای هوا و فن خنک کننده استفاده شود.رطوبت محیط باعث ایجاد شبنم و قطرات آب میشود. آب و مواد خورنده مانند باز، اسید، نمک و ... آسیب و خورندگی قطعات پی ال سی را به همراه دارد..
عدم سرویس پی ال سی بهصورت دورهای
اگر پی ال سی توسط افراد غیر متخصص سرویس و نگهداری شود، باعث خرابی و تعمیر PLC میشود. اجرا برنامه و دستورالعملها باید بررسی شود و تمامی شرایط محیطی چک شود.
گرما بیش از حد و درجه حرارت بالا Over Heat
دما و درجه حرارت بالا باعث آسیب تجهیزات و قطعات حساس مانند ترانزیستور یا IGBT، کندانسور و باتری میشود و همچنین دما بالا باعث افزایش مقاومت خواهد شد. برای رفع این مشکل باید PLC در یک محدوده و بازه مشخص از دما قرار بگیرد.
ضربه PLC و آسیب دیدگی آن
ضربات میتواند سقوط یا برخورد پی ال سی باشذ و همچنین لرزش و شوک نیز باعث شکستگی PLC میشود. با استفاده از حفاظتهای لاستیکی و نصب در محیطهای با استقامت بالا و مناسب میتوان از پی ال سی محافظت کرد.
نحوه تشخیص خطا CPU در تعمیر پی ال سی
پردازنده پی ال سی خطاهای احتمالی را تشخیص میدهد و خطاها را مورد بررسی قرار میدهد. دادههای مربوط به وضعیت سیستم و فرآیند را برای نمایشگرها ارسال میکند. با نرم افزار برنامه نویسی میتوان دسترسی به موقعیت پردازنده را پیدا کرد. نشانگر LED یا روشن شدن آن در پردازنده، نشاندهنده خطای خاصی است. چراغ قرمز FLT یعنی خطای مهمی در حافظه و پردازنده در حین انجام کار به وجود آمده است و مداوم روشن ماندن آن چراغ یک خطای خطرناک را نشان میدهد. چراغ سبز LED، به معنای RUN کردن و اجرای فرایند پی ال سی است. اگر LED ورودی و خروجی روشن باشد، به معنا کارکرد ورودی است که از آن برای ارتباطات دیگر تجهیزات مورد استفاده قرار میگیرد. چراغ BATT (قرمز) باشد، ولتاژ باتری پایینتر از حد استانه است و یا باتری متصل نشده و یا از بین رفته است. اگر همه LEDها به صورت مدوام چشمک بزنند و دائم روشن باشند، میتواند مشکلاتی از قبیل CPU، حافظه پی ال سی و خطا سخت افزاری رخ داده است.
هزینه تعمیر پی ال سی
ابتدا باید عیب یابی PLC انجام شود و خطاها و خرابیهای پی ال سی شناسایی شود تا بتوان اعلام هزینه کرد و خرابیها و خطاها با هم متفاوت است و نمیتوان بدون عیب یابی در مورد قیمت صحبت دارد. شرکت نیم صنعت عیب یابی پی ال سی بهصورت کاملا رایگان انجام میدهد.
تعمیر پی ال سی در انواع برندهای مختلف
شرکت نیک صنعت تعمیر انواع پی ال سی را انجام میدهد که این برندها شامل موارد زیر است:
پی ال سی برند زیمنس
پی ال سی برند دلتا
پی ال سی برند فتک
پی ال سی برند ال اس
پی ال سی برند اشنایدر
پی ال سی برند اینوت
پی ال سی برند امرن
پی ال سی برند آلن بردلی
پی ال سی برند میتسوبیشی
پی ال سی برند هانیول
پی ال سی برند مودیکون
پی ال سی برند ABB
روشهای نگهداری و سرویس پی ال سی برای پیشگیری از تعمیر PLC
اگر روشهای نگهداری و سرویس PLC منظم و به موقع اجرا شود، میتواند 30 درصد از هزینه تعمیرات پی ال سی را کاهش دهد و از خرابیهای ناگهانی و غیر منتظره پیشگیری کند. بهتر است سرویس و نگهداری پی ال سی را بهصورت ماهانه و سالانه اجرا شود. شرایط محیطی و عوامل آن را با توجه به دستورالعمل سازنده رعایت شود و درجه حرارت دستگاه باید در بازه مشخص باشد. در نهایت ورودی و خروجی دیجیتال پی ال سی را با توجه به نیاز پروژه و نوع آن بررسی شود. برای جلوگیری از خرابی و تعمیر پی ال سی، باید آموزش PLC را برای کارمندان و پرسنلها جدی گرفته شود تا خسارتهای مالی و جانی کاهش یابد.
شرکت نیک صنعت شناسایی و عیب یابی PLC را بهصورت کاملا رایگان انجام میدهد. کارشناسان یک گزارش از خرابیها و هزینه تعمیرات برای ما ارسال میکنند. در صورت تایید شما، پی ال سی تعمیر میشود.
02چه برندهایی از PLC را تعمیر میکنید؟
شرکت نیک صنعت تعمیر انواع برندهای مختلف پی ال سی را انجام میدهد. این برندها شامل زیمنس، فتک، دلتا، ABB، اشنایدر، اینوت، LS، امرن، آلن بردلی، میتسوبیشی، هانیول و مودیکون میشود.
03آیا قطعات معیوب با قطعات اورجینال تعویض میشوند؟
بله، قطعات معیوب و فرسوده با قطعات اورجینال و اصلی تعویض میشوند. قطعات اورجینال با گارانتی معتبر و اصالت کالا برای شما ارسال میشوند.
04مدت زمان تعمیر PLC چه قدر است؟
با توجه به خرابیها و ارورهای پی ال سی و نوع برند PLC متفاوت است و نمیتوان بدون عیب یابی پی ال سی، مدت زمان دقیق را اعلام کرد.
05هزینه تعمیر پی ال سی چه قدر میشود؟
با توجه به خرابی و خطاهای پی ال سی، میزان هزینه متفاوت است.
البته نوع برند PLC در هزینه تعمیرات تاثیرگذار است. بهطور مثال هزینه تعمیرات برندهای آلمانی مانند زیمنس نسبت به برندهای چینی مانند اینوت بیشتر است.
