تعمیر درایو زیمنس

در زمان کار با اینورتر زیمنس، مشکلات مختلف و غیرمنتظره رخ می‌دهد. در این‌جا انواع راهکارهای لازم برای پیشگیری از خطاهای ناگهانی و عیب یابی درایو زیمنس می‌پردازیم و لیست خطاهای اینورتر زیمنس را بیان می‌کنیم. همان‌طورکه می‌دانید اینورتر زیمنس با توجه به کیفیت بالا در طراحی و تولید در زمینه اتوماسیون صنعتی جزء محصولات پرفروش و کاربردی به حساب می‌آید، این درایو در استفاده طولانی‌مدت ممکن است، کارایی و سرعت کارکرد اولیه را از دست بدهد، برای افزایش طول عمر اینورتر زیمنس رعایت نکات نگهداری درایو و چکاپ منظم دستگاه توسط فرد متخصص ضروری است. شرکت نیک صنعت عیب یابی و تعمیرات اینورتر زیمنس را در سریع‌ترین زمان ممکن انجام ‌می‌دهد. اینورتر‌های زیمنس در صنعت ایران به دلیل کیفیت بسیار بالا، پرکاربرد هستند.

021-87700210

تعمیر اینورتر زیمنس

تعمیر اینورترهای زیمنس در سری‌های مختلف

شرکت نیک صنعت با سال‌ها تجربه موفق در زمینه انجام خدمات عیب یابی اینورترهای زیمنس و تعمیرات تجهیزات اتوماسیون صنعتی به عنوان نمایندگی زیمنس لاله زار تهران، تعمیر درایو‌های زیمنس را با بالاترین کیفیت و در کوتاه‌ترین زمان ممکن انجام می‌دهد، پس از ارسال درایو زیمنس معیوب شده به واحد تعمیرات نیک صنعت، دستگاه به صورت کاملا رایگان عیب یابی می‌شود و پس از اعلام قیمت به مشتری و دریافت تایید مشتری، اقدام به تعمیرات درایو زیمنس می‌شود. تعمیر انواع سری‌های درایو زیمنس در نیک صنعت انجام می‌شود.

  • تعمیر درایو زیمنس سری S120
  • اینورتر زیمنس سری S110
  • درایو زیمنس سری S150
  • اینورتر زیمنس سری G120
  • درایو زیمنس سری G110
  • اینورتر زیمنس سری G130
  • درایو زیمنس سری G150
  • تعمیر اینورتر زیمنس سری V20
  • درایو زیمنس سری Simodrive
  • اینورتر زیمنس سری Simoreg DC

برای اطلاع از شرایط و زمان برگزاری دوره درایو زیمنس در مجموعه فنی مهندسی نیک صنعت، می‌توانید از طریق شماره تلفن 87700210-021 با کارشناسان ما در ارتباط باشید.

آیکون ثبت درخواست تعمیرات نیک صنعت

ثبت درخواست تعمیرات

مجموعه نیک صنعت، صفر تا صد خدمات تعمیر تجهیزات صنعتی همراه با عیب یابی کاملا رایگان ارائه می‌دهد، برای ثبت درخواست تعمیرات، با شماره تلفن 87700210-021 تماس حاصل فرمایید.

021-87700210

نمونه درایو های تعمیر شده زیمنس در نیک صنعت

عیب یابی خطاهای درایو زیمنس Siemens
تعمیر درایو زیمنس
عیب یابی، تعمیرات و لیست خطاهای اینورتر زیمنس
تعمیر اینورتر زیمنس Siemens



01 آیکون مشتری ارسال درایو معیوب توسط مشتری در این بخش مشتری درایو زیمنس معیوب خود را به واحد تعمیرات شرکت نیک صنعت ارسال می‌نماید.
02 آیکون عیب یابی عیب یابی دستگاه به‌صورت رایگان عیب یابی دستگاه معیوب به‌صورت رایگان انجام می‌شود و پس از آن هزینه تعمیرات به مشتری اعلام می‌شود.
03 آیکون تعمیرات دستگاه شروع فرایند تعمیر درایو زیمنس در این مراحل خدمات سرویس، عیب یابی درایو زیمنس توسط متخصصان بخش تعمیرات مجموعه انجام می‌شود.
04 آیکون تست تست نهایی اینورتر زیمنس پس از اتمام فرایند تعمیرات، تست‌ها نهایی اینورتر انجام می‌شود تا از عملکرد صحیح دستگاه اطمینان حاصل گردد.
05 آیکون ارسال ارسال رایگان برای مشتری اینورتر زیمنس تعمیر شده به صورت کاملا رایگان توسط مجموعه برای مشتری محترم ارسال می‌گردد.

مراحل تعمیر اینورتر زیمنس

عیب یابی و تعمیر درایو زیمنس نیاز به یک تخصص فنی و تجربه زیاد دارد که باید توسط مهندسان عیب یابی، تعمیر و تست شود. در ادامه مراحل مهم تعمیرات درایو Siemens را بررسی می‌کنیم:

بررسی مشکلات نرم افزاری و سخت افزاری درایو زیمنس

اولین قدم برای تعمیر، عیب یابی خطاهای اینورتر زیمنس است که شناسایی دقیق آن می‌تواند مدت زمان فرایند تعمیرات را کاهش دهد. مهندسان مجموعه نیک صنعت ابتدا تنظیم پارامترها را بررسی می‌کنند تا در صورت وجود خطاهای نرم افزاری و تنظیمات اشتباه پارامترها، آن را برطرف کنند. البته با بررسی کدهای خطا اینورتر زیمنس می‌توان خرابی قطعات داخلی و سخت‌افزاری درایو زیمنس را شناسایی کرد. قطعات سخت‌افزاری درایو زیمنس مانند مدارات سوئیچینگ، کانکتورها، خرابی IGBT و خازن، اتصالات و سیم‌کشی و … باید بررسی و عیب یابی شوند.

تعویض قطعات فرسوده و معیوب

پس از تشخیص قطعات معیوب، این قطعات با قطعات اورجینال زیمنس تعویض می‌شوند. شرکت نیک صنعت پس از تعویض قطعات، گارانتی و گواهی اصالت کالا را برای شما ارسال می‌کنند. استفاده از قطعات اصلی و اورجینال زیمنس می‌تواند عملکرد بهینه و طول عمر بالای دستگاه را به دنبال داشته باشد.

نحوه عیب یابی درایو زیمنس

یکی از راه‌های عیب یابی درایو زیمنس، پارامترهای خواندنی نوشتنی درایو زیمنس است. اینورتر زیمنس برای عملکردها و کاربردهای متفاوت و منحصربه‌فرد با پارامترهای مناسب تعریف شده است. اعمال تنظیمات درایو زیمنس از طریق پارامترهای آن صورت می‌گیرد. پارامترهای خواندنی با حرف r آغاز می‌شوند که کاربرد برای عیب یابی درایو زیمنس بسیار ضروری و کاربردی است. پارامترهای r برای درایوهای زیمنس مانند G130 و G150 شامل پارامترهای فرکانس خروجی، جریان ماکزیمم خروجی، گشتاور نامی موتور می‌شود که می‌توانید از طریق این موارد عیب یابی درایو زیمنس را انجام دهید. در اینورتر زیمنس، شبکه داخلی بین کنترلر درایو و ماژول‌های درایو و تغذیه و سروو موتور به نام DRIVE-CLIQ وجود دارد. باید در زمان عیب یابی درایو زیمنس باید مواردی از جمله کابل‌های شبکه درایو کلیک، ماژول‌های کنترلر CU320، کارت‌های ورودی و خروجی اینورتر زیمنس (I/O) و … را بررسی کنید.

نحوه اجرای تست اینورتر زیمنس

اگر اینورتر شما با مشکلات مختلف ارتباطی، تنظیم نادرست پارامترها و عوامل محیطی اتفاق بیفتد، می‌توانید دو تست را برای درایو زیمنس انجام دهید. ابتدا تست استاتیک انجام دهید و مدار کابینت یکسو کننده را تست کنید. کابینیت رکتیفایر یا یکسو ساز را باز کنید و ترمینال‌های خروجی پل یکسو کننده و منبع تغذیه DC را پیدا کنید. اگر مقاومت پل یکسو کننده سه فاز نامتعادل باشد، می‌تواند نشان دهدنده معیوب بودن پل یکسو کننده باشد.

نمونه درایوهای تعمیر شده برند زیمنس

درایو 300 کیلووات سری G120

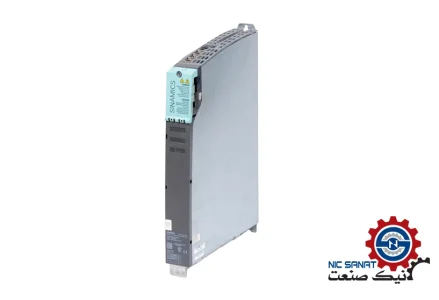

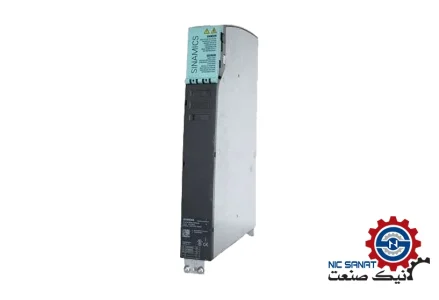

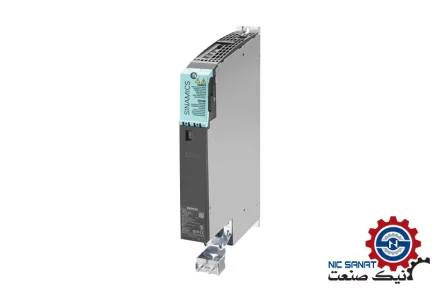

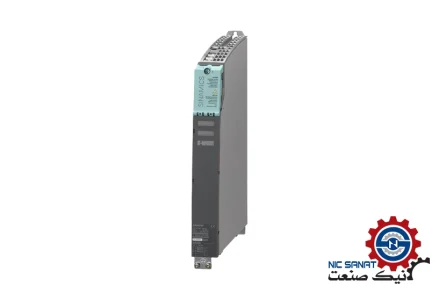

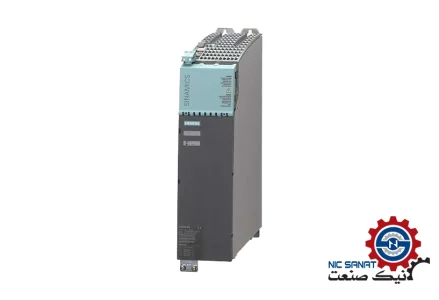

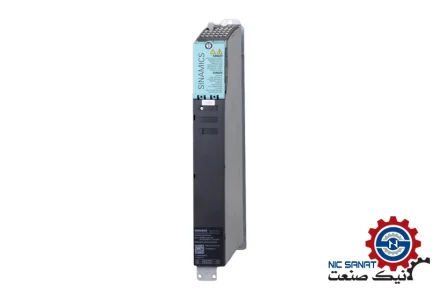

درایو ماژول موتور درایو سری S120

درایو 11 کیلووات سری Simovert

درایو 110 کیلووات سری Micromaster

دلایل خرابی اینورتر زیمنس

درایو‌ها مانند تمامی تجهیزات الکترونیکی، پس از گذر زمان فرسوده می‌شوند و پس از آن احتمال معیوب شدن دستگاه بسیار بالا می‌رود. در صورت خرابی درایو زیمنس، خطاهایی را روی کیپد نشان می‌دهد. در صورت مواجه با Error به بررسی ایرادات درایو زیمنس بپردازید و عیب یابی اینورتر زیمنس را با دقت انجام دهید. در صورت خرابی قطعات داخلی اینورتر زیمنس می‌توانید برای تعمیر اینورتر زیمنس اقدام کنید. برخی از عوامل خرابی اینورتر‌های زیمنس شامل موارد زیر است:

  1. معیوب شدن و سوختن IGBT
  2. افزایش بیش از حد دما اینورتر زیمنس
  3. سیم‌کشی اشتباه و شل شدن اتصالات الکتریکی
  4. قرار دادن دستگاه در شرایط محیطی نامناسب
  5. خرابی رکتیفایر درایو (مبدل تبدیل ولتاژ ورودی AC به DC)
  6. انتخاب اشتباه منبع تغذیه اینورتر
  7. ایرادات CTهای جریان
  8. اپتوکوپلرهای مربوط به سوئیچ گیت‌های IGBT
  9. بخش مدار سوئیچینگ
  10. تنظیم اشتباه پارامتر درایو زیمنس

هزینه تعمیر درایو زیمنس

ابتدا درایو خراب و معیوب را برای شرکت نیک صنعت ارسال نمایید تا کارشناسان و متخصصان، عیب یابی درایو زیمنس را به‌صورت کاملا رایگان انجام دهند. پس از شناسایی خطاها اینورتر زیمنس، یک گزارش از کدهای خطا و خرابی اینورتر زیمنس برای کارفرما ارسال می‌کنند. در صورت تایید کارفرما، مهندسان نیک صنعت قطعات مورد نیاز را تعویض می‌کنند و تعمیر دستگاه را در اولین فرصت انجام می‌دهند.

چرا برای تعمیر اینورتر زیمنس، نیک صنعت را انتخاب کنیم



رایج ترین خطاهای اینورتر زیمنس

عمده‌ترین خطاهای درایو زیمنس شامل موارد زیر است:

ارور 1 خطا EEPROM بخش کنترلر اینورتر زیمنس خطا EEPROM که مربوط به حافظه داخلی اینورتر است. خطا EEPROM مربوط به حافظه غیر فرار درایو زیمنس است که مشکلات مختلفی در زمینه ذخیره کردن و خواندن پارامترهای درایو زیمنس ایجاد می‌کند.

علت خطا:

  • خطا برنامه کنترلر که ممکن است برنامه درایو پاک شده باشد و یا پارامترهای درایو ناقص است.
  • خطا ترمینال‌های ورودی و خروجی دیجیتال و آنالوگ
  • خرابی یا فرسودگی حافظه EEPROM
  • خطا در خواندن یا نوشتن پارامترهای درایو زیمنس
  • خرابی یا نقص دیتاهای پارامتری
  • مشکل در بخش CPU یا کنترلر
  • نوسانات ولتاژ یا قطعی منبع تغذیه در زمان ذخیره پارامترهای درایو زیمنس

راه‌حل:

  • درایو زیمنس خاموش شود و حداقل 10 دقیقه صبر کنید تا دشارژ خازن‌ها و تخلیه کامل ولتاژ DC-link درایو انجام شود. سپس اینورتر زیمنس دوباره راه‌اندازی شود.
  • پارامترهای اینورتر زیمنس بررسی شود و در صورت امکان، پارامترها را ریست فکتوری (Reset Factory) شود پارامترهای درست را می‌توان دوباره از مموری کارت یا بک آپ بارگذاری شود.
  • در صورتی‌که، این خطا تکرار شود، از صحت سلامت منبع تغذیه، CPU و برد کنترل اطمینان حاصل شود.
  • اگر EEPROM خراب است، نسبت به تعویض یا تعمیر برد کنترل اقدام شود.
  • اگر خطا EEPROM بعد از ریست فکتوری و بارگذاریمجدد پارامترهای دستگاه، دوباره ایجاد شود، احتمال خرابی سخت افزاری برد کنترل یا حافظه وجود دارد و با تغییر پارامترها رفع نمی‌شود.
  • در صورتی‌که، خطا رفع نشود، برای تعمیر درایو زیمنس با کارشناسان نیک صنعت تماس بگیرید.
ارور 2 خطا انکودر یا Encoder Error خطا انکودر زمانی رخ می‌دهد که درایو زیمنس نتواند سیگنال درست فیدبک را از انکودر دریافت کند. این خطا در اثز خرابی انکودر، خرابی کارت انکودر و مشکلات کابل‌کشی ایجاد می‌شود.

علت خطا:

  • خرابی انکودر
  • آسیب‌دیدگی و قطعی کابل انکودر
  • اتصالات شل کابل انکودر یا اشتباهات سیم‌کشی
  • خرابی کارت انکودر
  • عدم دریافت سیگنال درست از انکودر
  • تنظیمات اشتباه فیدبک انکودر

 راهکار:

  • کابل‌های انکودر و کانکتور از نظر شل‌شدگی، قطعی و آسیب‌دیدگی بازبینی شود.
  • سیگنال و پالس‌های خروجی انکودر با تجهیزات مناسب کنترل و بررسی شود.
  • تغذیه انکودر اندازه‌گیری شود و صحت ولتاژ بررسی شود.
  • تنظیمات نوع انکودر، تعداد پالس‌ها و پارامترهای Feedback کنترل شود.
  • کارت یا ماژول انکودر بررسی شود و در صورت خرابی، تعمیر یا تعویض شود.
  • در صورت خرابی انکودر، باید تعویض شود و پس از نصب، تنظیمات و شناسایی فیدبک باید انجام شود.
ارور 1 خطاهای شبکه پروفی باس بین درایو و PLC خطا شبکه زمانی رخ می‌دهد که ارتباطات و تبادل دیتاها بین درایو زیمنس و PLC از طریق پروتکل‌های ارتباطی مانند Profinet، Profibus و CAN برقرار نیست. این خطا شبکه می‌تواند باعث توقف درایو زیمنس، قطع فرمان‌های کنترلی یا از دست رفتن فیدبک شود.

علت خطا:

  • آسیب‌دیدگی یا قطعی کابل شبکه و کانکتورها
  • شل شدن اتصالات ترمینال‌های شبکه
  • تنظیمات نادرست پارامترهای ارتباطی
  • خرابی ماژول ارتباطی درایو زیمنس
  • آسیب دیدن کانکتورها
  • تنظیم نبودن Address درایو و PLC
  • خرابی پورت شبکه درایو زیمنس یا PLC
  • ایجاد نویزهای اکتریکی و خرابی فیلتر EMC در مسیر کابل شبکه
  • پیکربندی اشتباه شبکه در نرم‌افزار PLC زیمنس

راهکار:

  • سوکت‌ها، ترمینال‌ها و کابل شبکه از نظر شل‌شدگی، آسیب‌دیدگی و قطعی بررسی شود.
  • ولتاژ تغذیه PLC، درایو زیمنس و ماژول ارتباطی اندازه‌گیری شود.
  • آدرس شبکه و پارامترهای ارتباطی با تنظیمات PLC مطابقت داشته باشد.
  • خطاهای شبکه و وضعیت Diagnostic باید در نرم‌افزار PLC بررسی شود
  • در بخش IP Address باید پروفینت، Device Name و پیکربندی Hardware (سخت‌افزاری) کنترل شود.
  • اگر با وحود سلامت کابل و درست بودن تنطیمات، همچنان ارتباط برقرار نمی‌شود احتمال خرابی پورت شبکه، ماژول ارتباطی درایو/PLC افزایش می‌یابد.
ارور 2 خطا شبکه DRIVE-CLIQ درایو زیمنس خطا DRIVE-CLIQ زمانی اجاد می‌شود که ارتباطات بین اجزا سیستم مانند CU320، پاور ماژول و سایرماژول‌های درایو کلیک دچار مشکل شود. در این وضعیت، درایو ممکن است که اطلاعات لازم برای شناسایی، کنترل یا فیدبک (Feedback) را دریافت نکند.

خطا این شبکه DRIVE-CLIQ در اثر خرابی کابل‌های شبکه، نوسانات برق ورودی، اتصالات نادرست به ارت زمین و … ایجاد می‌شود.

علت خطا:

  • معیوب شدن مبدل انکودرها SMC و SMI
  • معیوب بودن ماژول‌های کنترلر CU320
  • خرابی پورت‌های شبکه DRIVE-CLIQ روی بخش CIM ماژول‌های درایو
  • آسیب دیدن کارت‌های I/O  به نام TM

راهکار:

  • کابل DRIVE-CLIQ باید از نظر شل‌شدگی، قطعی و آسیب‌دیدگی بررسی شود.
  • تغذیه همه تجهیزات متصل به DRIVE-CLIQ باید بررسی و اندازه‌گیری شود.
  • اجزا شبکه و درایو را در نرم‌افزار STARTER/Staratdrive بررسی شود تا شناسایی آن‌ها انجام شود.
ارور 1 خطا اضافه ولتاژ یا Over Voltage خطا اضافه ولتاژ زمانی رخ می‌دهد که ولتاژ لینک DC یا ولتاژ ورودی درایو زیمنس از محدوده معین و مجاز بیشتر شود. اینورتر زیمنس برای پیشگیری از آسیب به مدار قدرت، عملکرد خود را متوقف می‌کند و خطا اضافه ولتاژ ایجاد می‌کند.

علت خطا:

  • افزایش ولتاژ لینک DC
  • کاهش سرعت (DEC) بسیار سریع
  • برگشت انرژی از موتور به DC Link
  • خرابی مدار چاپر
  • خرابی مقاومت ترمز
  • نوسانات شدید برق ورودی
  • بار با اینرسی بالا

راهکار:

  • ولتاژ ورودی سه فاز اندازه‌گیری شود.
  • زمان Deceleration افزایش باید تا انرژی بازگشتی موتور کاهش یابد.
  • مقاومت ترمز از نظر مقدار قطع‌شدگی، مقاومت (اهم) و آثار سوختگی بررسی شود.
  • عملکرد مدار ترمز و مدار چاپر بازبینی شود.
  • در صورت نوسانات برق ورودی، وضعیت منبع تغذیه و اتصالات ورودی بررسی شود.
  • در بارهای اینرسی بالا، ظرفیت مقاومت ترمز باید متناسب با سیکل کاری بار و توان انتخاب شود.

اگر خطا اضافه ولتاژ در زمان کاهش سرعت موتور یا توقف ایجاد می‌شود، انرژی برگشتی بار، مدار مقاوت ترمز و زمان DEC باید بررسی شود. اگر خطا در حالت کاکرد عادی رخ می‌دهد، اندازه‌گیری ولتاژ ورودی و DC Link اهمیت زیادی دارد.

ارور 2 خطا افت ولتاژ یا Under Voltage خطا افت ولتاژ زمانی رخ می‌دهد که ولتاژ ورودی یا ولتاژ لینک DC درایو کمتر از حد مجاز است. در این شرایط، درایو زیمنس برای جلوگیری از آسیب به مدارات قدرت و کارکرد ناپایدار ممکن است خروجی را قطع کند. احامال دارد که خطا افت ولتاژ با افت ولتاژ لینک DC و مشکلات مدارات یکسوساز مرتبط باشد.

علت خطا:

  • کاهش ولتاژ ورودی یا نوسانات شدید
  • شل‌شدگی یکی از فازهای ورودی
  • اقت ولتاژ در اتصالات قدرت و کابل‌ها
  • خرابی کنتاکتور و خرابی فیوز
  • مشکلات اتصالات ورودی
  • خرابی مدار رکتیفایر (یکسوساز)
  • مشکلات مدار DC Link یا خازن DC Link

راهکار:

  • ولتاژ سه فاز ورودی در ترمینال‌های درایو اندازه‌گیری شود و عدم تعادل فازها بررسی گردد.
  • فیوزها، کابل‌ها، کنتاکتور وروردی و ترمینال‌های قدرت از نظر سوختگی یا شل‌شدگی بررسی شود.
  • ولتاژ لینک DC اندازه‌گیری شود و مقدار آن با محدوده مقادیر مجاز درایو زیمنس مقایسه شود.
  • مدار یکسوساز و پل دیود از نظر اتصال کوتاه یا خرابی دیودها تست شود.
  • در صورتی‌که مهندس یا اپراتور مشکوک به خرابی مدار لینک DC است، خازن‌ها باید از نظر ظرفیت، ESR، نشتی خازن‌ها و آثار سوختگی و تورم بررسی شود.
  • اگر ولتاژ ورودی سالم است اما افت ولتاژ لینک DC ادامه دارد، مدار یکسوساز و مدارات قدرت بخش DC Link باید به‌صورت تخصصی بررسی شود.

اگر خطا افت ولتاژ درایو زیمنس همزمان با روشن شدن درایو ایجاد می‌شود، باید ورودی سه فاز، DC Link و یکسوساز بررسی شود.

ارور 1 خطای اتصال به زمین یا Earth Fault خطا Earth Fault زمانی اتفاق می‌افتد که جریان به‌صورت ناحواسته از یکی از فازهای قدرت به زمین ایجاد شود. این خطا معمولا در بخش خروجی درایو زیمنس، در خود موتور یا کابل موتور تشخیص داده می‌شود. زمانی‌که جریان‌های نامتعادل موتور رخ می‌دهد، این خطا شناسایی می‌شود و باعث ایجاد جریان نشتی به ارت می‌شود.

علت خطا:

  • اتصال فازهای خروجی U، V و W به زمین
  • آسیب‌دیدگی عایق کابل موتور
  • اتصال بدنه سیم‌پیچ موتور به زمین
  • خرابی IGBT با پاژول قدرت درایو زیمنس
  • ایجاد رطوبت و آلودگی داخل جعبه ترمینال یا موتور
  • اتصال کوتاه کابل‌های موتور یا ترمینال‌های موتور

راهکار:

  • ابتدا درایو زیمنس باید از شبکه برق جدا شود و حداقل 10 دقیقه زمان بگذرد تا ولتاژ لینک DC کاملا تخلیه شود.
  • کابل موتور و فازهای U، V و W را از نظر آسیب‌دیدگی عایق، سوختگی و اتصال به بدنه بررسی شود.
  • مقاومت عایقی کابل و سیم‌پیچ موتور نسبت به زمین باید با دستگاه مگر تست شود.
  • موتور باید از خروجی درایو جدا شود و درایو زیمنس را از نظر تکرار خطاها بررسی شود.
  • ماژول قدرت و IGBT بهتر است از نظر اتصال کوتاه بین ترمینال‌های قدرت، باس DC/زمین تست شود.
  • در صورت سالم بودن موتور و کابل، مدارات قدرت اینورتر و بخش جریان باید بررسی شود.

اگر خطا زمین، بلافاصله پس از فرمان RUN رخ دهد، باید کابل‌های موتور و خود موتور از لحاظ اتصال بدنه بررسی شود. اگر با جدا بودن موتور، خطا باقی بماند، احتمال خرابی ماژول قدرت یا IGBT بیشتر است.

ارور 2 خطا اضافه جریان یا Over Current خطا اضافه جریان زمانی رخ می‌دهد که جریان خروجی درایو زیمنس بیش از حد مجاز است. این خطا می‌تواند در اثر اتصال کوتاه، اضافه بار موتور، خرابی مدار قدرت اینورتر زیمنس و شتاب‌گیری شریع ایجاد شود.

علت خطا:

  • افزایش بیش از حد بار مکانیکی موتاور
  • زمان Acceleration کوتاه و شتاب‌گیری جدیدپ
  • اتصال کوتاه بین فازهای U، V و W
  • اتصال کوتاه کابل‌های موتور
  • خرابی IGBT
  • خرابی ماژول قدرت
  • اتصال کوتاه سیم‌پیچ موتور
  • تنظیم اشتباه پارامترهای موتور
  • تنظیم نادرست پارامترهای مربوط به محدودیت جریان
  • افزایش ناگهانی گشتاور بار

راهکار:

  • جریان هر سه فاز موتور باید اندازه‌گیری شود و عدم تعادل جریان‌ها باید بررسی شود.
  • کابل موتور و ترمینال‌های U، V و W را باید از لحاظ اتصال کوتاه و آسیب عایق بررسی شود.
  • وضعیت موتور باید از لحاظ اتصال کوتاه بین سیم‌پیج‌ها و آسیب عایقی بررسی شود.
  • پارامترهای موتور مانند توان موتور، ولتاژ، جریان، فرکانس، سرعت نامی باید با پلاک موتور و مشخصات فنی آن مطابقت داشته باشد.
  • بار مکانیکی، شفت، گیربکس و گیرپاژ باید بازبینی و کنترل شود.
  • زمان ACC افزایش یابد تا میزان جریان راه‌اندازی درایو کاهش یابد.

اگر خطا اضافه جریان، بلافاصله پس از فرمان RUN رخ دهد، ابتدا کابل‌های موتور، IGBT، ماژول قدرتو  خود موتور بررسی شود. اگر خطا زمان شتاب‌گیری یا افزایش بار رخ می‌دهد، بهتر است پارامترهای ACC، بار مکانیکی و جریان موتور بررسی شوند.

ارور 1 خطا منبع تغذیه درایو خطا منبع تغذیه درایو زیمنس می‌تواند به خرابی مدار تغذیه یا بخشی از تغذیه مرتبط باشد. از دلایل خرابی ماژول‌های تغذیه زیمنس می‌توان به نوسانات برق ورودی درایو زیمنس، چوک‌های ورودی نامناسب و ... اشاره کرد.

علت خطا:

  • افت ولتاژ ورودی
  • خرابی مدار تغذیه اینورتر زیمنس
  • خرابی خازن‌های بخش تغذیه
  • قطعی ولتاژ ورودی
  • اتصال کوتاه ولتاژ
  • خرابی ماژول یا برد کنترل
  • خرابی خازن‌های بخش تغذیه

راهکار:

  • ولتاژ ورودی درایو زیمنس اندازه‌گیری شود و صحت آن باید بررسی شود.
  • فیوزها، ترمینال‌ها، کنتاکتورها و سیم‌کشی ورودی اینورتر بررسی شود.
  • ولتاژهای DC داخلی درایو زیمنس در نقاط تست اندازه‌گیری شود.
  • مدار تغذیه، خازن‌ها، دیودها و قطعات سوئیچینگ باید از لحاظ خرابی بررسی شود.
  • وجود اتصال کوتاه در یکی از خروجی‌های تغذیه، باید شناسایی و رفع شود.
  • اگر مدار تغذیه یا برد آن دچار خرابی و مشکلات سخت‌افزاری شود، باید نسبت به تعویض یا تعمیر اقدام شود. برای تعمیر درایو زیمنس با کارشناسان نیک صنعت تماس بگیرید.
ارور 2 خطا ماژول اینورتر زیمنس یکی از خطاهای ماژول درایو زیمنس مربوز به خطاهای سوئیچینگ یا همان ماژول IGBT اینورتر زیمنس است.

علت خطا:

خطاهای ماژول اینورتر زیمنس به‌صورت زیر است:

  • خطاهای بخش یکسوساز ورودی (رکتیفایر) از جمله overvoltage و under voltage
  • ارور بخش باس DC و بخش خازن‌های درایو زیمنس
  • خطاهای تغذیه سوییچینگ
  • ارور مدارات گیت درایوهای IGBT
  • خطاهای CT جریان درایو از جمله overcurrent و I2t  و …

راهکار:

  • موتور و کابل‌های خروجی موتور بررسی شود. فازهای V ،U و W از لحاظ اتصال کوتاه بررسی شود.
  • ولتاژ باس DC، خازن لینک DC و مدار پیش شارژ و مقاومت‌های مرتبط بررسی شود.
  • اتصالات داخلی بین کانکتورهای گیت درایور، کنترل یونیت و مدار فیدبک باید از نطر آسیب‌های مکانیکی شل‌شدگی و قطعی بررسی شود.

روش‌های نگهداری از درایو زیمنس

یک برنامه و چک لیست نگهداری منظم از درایوهای زیمنس در طول عمر آن‌ها نقش بسزایی دارد. اجرای یک برنامه پیشگیرانه در افزایش طول عمر درایو زیمنس بسیار تاثیرگذار است. در طول استفاده از اینورتر زیمنس ممکن است اغلب با مشکلاتی مانند خرابی‌های مکانیکی و خطا ارتباطی، مشکل تنظیم پارامتر درایو زیمنس و مشکلات شرایط محیطی مواجه شوید. لازم است برای افزایش بهره‌وری از اینورتر زیمنس بهتر است نکات نگهداری مانند تمیز کردن داخل و خارج اینورتر، نصب درایو در شرایط محیطی مناسب، بررسی کارکرد مناسب خنک‌کننده، دما مناسب و … رعایت شود.

یکی از راه‌های جلوگیری از تعمیر درایو بررسی عوامل محیطی است. فراهم کردن محیط خنک، بدون آلودگی و گرد و غبار، بدون رطوبت و ذرات معلق یکی از الزامات مکان نصب درایو زیمنس است. وجود هر یک از عوامل باعث خورندگی قطعات درایو و خرابی اینورتر زیمنس می‌شود. برای جلوگیری از تعمیر اینورترهای زیمنس، بخش‌های مختلف دستگاه را هرماه بررسی و تمیز نمایید.

یک نمونه چک لیست نگهداری باید شامل مواردی مانند تمیز کاری و بازدید ظاهری، چک و بررسی تجهیزات و المان‌های رکتیفایر، فیلترهای DC و AC درایو زیمنس، جایگزینی کندانسورهای مدار میانی و مدار چاپر Chopper شود. از محکم بودن اتصالات الکتریکی و مکانیکی و سیم‌کشی‌ها، نداشتن قوس الکتریکی و همچنین زنگ زدگی اطمینان حاصل کنید. از موارد دیگر در برنامه نگهداری باید فن خنک‌کننده درایو زیمنس و ترموستات آن را بررسی نمایید. یکی از راه‌های نگهداری از اینورتر زیمنس استفاده از هوش مصنوعی، زیرساخت‌های ابری و لبه‌ای برای نظارت و پیشگیری از خطا است.

98% تعمیر موفق در تعمیر درایو زیمنس

حفاظت اینورتر Siemens در برابر خطاهای اینورتر زیمنس

هر درایو زیمنس حفاظت‌های مختلفی در مقابل خطاهای اینورتر زیمنس ایجاد می‌کند که شامل حفاظت در برابر اضافه جریان، اضافه ولتاژ، کاهش ولتاژ، قطعی فازها و جابه‌جایی آن‌ها، اتصال کوتاه بین فازهای خروجی یا بین فازهای خروجی و زمین، حرارت داخلی موتور، زمان استارت طولانی، بی باری، تاخیر در استارت مجدد و اضافه بار لحظه‌ای است. برای پیدا کردن خطا و اقدامات لازم برای رفع خطا، لیست Errorهای درایو زیمنس را مشاهده کنید و در صورت عدم رفع خطا، برای تعمیر درایو زیمنس با کارشناسان با تجربه نیک صنعت تماس بگیرید.

اینورتر زیمنس با ساختار با کیفیت و مقاوم جزء تجهیزات و دستگاه‌های صنعتی است، که مورد استفاده مهندسان برق و صنعتگران در کارخانه‌ها قرار می‌گیرد. سری‌های متنوع این درایو در مجموعه نیک صنعت ارائه می‌شود. برای مشاوره و اطلاع از خرید اینورتر زیمنس با کارشناسان فروش ما تماس حاصل فرمایید.

نحوه انتخاب درایو برای پیشگیری از بروز خطاهای اینورتر زیمنس

همان‌طور که می‌دانید انتخاب درایو با توجه به توان آن و نوع پروژه بسیار مهم و حیاتی است. برای انتخاب درایو زیمنس به مواردی مانند میزان و مدت اضافه بار روی موتور، درجه حرارت محیط نصب درایو زیمنس، نحوه ارتباط با سیستم کنترل مرکزی، شرایط بار از لحاظ گشتاور راه اندازی بر اساس کاربرد توجه کنید. در ادامه به موارد زیر برای انتخاب درایو دقت کنید.

  1. تعداد و نحوه‌ی اتصال ورودی  خروجی‌ها به اینورتر زیمنس را از منوال و یا پلاک خوانی با دقت بخوانید.
  2. گشتاور ثابت یا متغیر در حین کار را بدانید.
  3. اطلاعات پلاک موتور مانند توان، جریان و ولتاژ تغذیه را بدانید.
  4. نوع فرایند کنترلی که برعهده درایو زیمنس قرار می‌گیرد.

برای پیشگیری از خطاهای درایو زیمنس، در انتخاب اینورتر خود توجه لازم را داشته باشید.

لوگو شماره تلفن

نیک صنعت

مشاوره رایگان در تعمیر درایو زیمنس

021-87700210
01آیا تعمیر اینورتر زیمنس اقتصادی است؟

بله در اکثر موارد تعمیر نسبت به خرید اینورتر زیمنس بسیار اقتصادی‌تر است. قیمت اینورتر زیمنس با توجه به وارداتی بودن آن و نوسانات ارز بسیار بالا است و بهتر است آن را تعمیر کنید.

02هزینه تعمیر درایو زیمنس چه قدر است؟

با توجه به نوع خرابی و خطاهای درایو زیمنس، قیمت و هزینه آن متفاوت است و نمی‌توان قیمت دقیقی را اعلام کرد.

03عیب یابی درایو زیمنس در نیک صنعت چگونه انجام می‌شود؟

عیب یابی اینورتر زیمنس در شرکت نیک صنعت به‌صورت کاملا رایگان انجام می‌شود و یک گزارش از خرابی‌ها و لیست خطاها برای شما ارسال می‌کنند.

04قطعات یدکی برای تعویض قطعات درایو زیمنس اورجینال هستند؟

بله همه قطعات اورجینال هستند و دارای گارانتی و اصالت کالا می‌باشند. پس از تعویض قطعات، این گارانتی برای شما ارسال می‌شود.

05آیا تعمیرات درایو زیمنس شامل گارانتی می‌شوند؟

فقط قطعات تعویض شده در اینورتر زیمنس شامل گارانتی و ضمانت می‌شوند.

درایو زیمنس جایگزین

سبد خرید

هیچ محصولی در سبد خرید نیست.
