تعمیر اینورتر F6 برند کب
در این مقاله به بررسی انواع کدهای خطا درایو F6
روشهای نگهداری برای جلوگیری از تعمیر اینورتر کب
برای نگهداری از اینورتر کب باید یک برنامه مناسب و دقیق را تهیه کنید تا بهصورت منظم آن را اجرا نمایید. یک برنامه اصولی به شما کمک میکند تا هزینههای غیر برنامه ریزی شده و ناگهانی را کاهش دهید و طول عمر و عملکرد درایو کب را افزایش دهید. برای افزایش طول عمر درایو و آسیب ندیدن درایو در موقع نصب و راه اندازی اینورترهای ال اس حتما به نکات زیر توجه فرمایید، موقع نصب درایو حتما به IP اینورتر توجه کنید برای تمامی درایوها که نصب میکنید تابلو برقهای استاندارد تعبیه کنید تا از گرد و غبار و عوامل طبیعی درایو حفاطت شود موقع نصب حتما به منوال درایو توجه کنید تا در بهترین مد اینورتر راه اندازی شود. در صورت مشکل در نصب و راه اندازی اینورتر KEB میتوانید از پشتیبانی فنی رایگان نیک صنعت استفاده کنید. نثب و راه اندازی درست در کاهش هزینه نگهداری و تعمیر اینورتر KEB بسیار تاثیرگذار است.
در زمان تعمیر اینورتر keb، متوجه میشویم که درایو را بهصورت منظم و طبق برنامه بررسی و کنترل نمیشود و یا توسط افرادی که تخصصی در زمینه برق و اتوماسیون صنعتی ندارد، اجرا میشود. یکی دیگر از مواردی که در زمان تعمیر درایو متوجه میشویم این است که اگر سطح خارجی اینورتر کب را بهصورت دورهای تمیز نگه دارید و پاک نمودن گرد و غبار از جمله عواملی است که میتواند به سلامت دستگاه کمک نماید. حتما یک چک لیست نگهداری از اینورتر کب را تهیه کنید و بهصورت دورهای فیلترها تعویض نمایید و فن خنک کننده اینورتر را تمیز کنید. اگر فن خنک کننده بهصورت منظم تمیز و یا بهصورت دورهای تعویض نمایید، زیرا باعث میشود خطا گرما بیش از حد (OH) رخ ندهد و IGBT آسیب نبیند.
تعمیر درایو کب در نیک صنعت

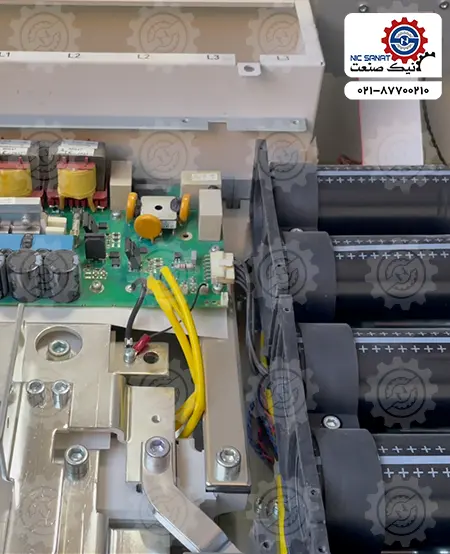

یکی از قطعاتی که در زمان عیب یابی درایو KEB، ابتدا آن را تست و بررسی میکنیم، خازن است. خازن یکی از حساسترین و ضعیفترین قطعات است که خرابی آن باعث خرابی ترانزیستور IGBT نیز میشود. خازنها خیلی زود فرسوده میشوند و حتی در صورت عدم خرابی، باید بهصورت دورهای تعویض شوند. خرابی خازن و دیود، باعث خرابی IGBT نیز میشود. خرابی IGBT، باعث گرما بیش از حد درایو میشود و باید آن را تعویض و یا تعمیر نمایید. مهندسان فنی شرکت ما با داشتن تجربه و مهارت در زمینه تعمیرات درایو و آشنایی با ساختار و قطعات اینورتر کب تعمیرات را کاملا تخصصی انجام میدهند، بعد از اتمام کار تعمیر اینورتر کب دستگاه را روشن کرده و ورودی، خروجی، منبع تغذیه و تمامی عملکردهای درایو تست میشود و در صورت کارکرد صحیح و سریع درایو keb تحویل شما مشتری گرامی خواهد شد.
از جمله سری اینورترهای برند کب که در واحد تعمیرات نیک صنعت عیب یابی میشوند میتوان به موارد زیر اشاره نمود:
- تعمیر اینورتر کب سری VFD F4
- درایو سری VFD F5 کب
- اینورتر سری VFD F6 کب
- تعمیر درایو کب سری VFD B6
- اینورتر سری VFD G6 کب
هزینه تعمیر اینورتر KEB
شما میتوانید درایو KEB معیوب شده خود را به بخش تعمیرات مجموعه نیک صنعت ارسال کنید و در کوتاهترین زمان درایو بهصورت کاملا رایگان عیب یابی میشوند. یک گزارشی از خرابی اینورتر کب و قطعات تعویضی برای کارفرما ارسال میکنند. با تایید کارفرما، تعمیرات و رفع خطا اینورتر کب در اولین فرصت با کیفیت بالا انجام میشود. تمامی این خدمات مربوط به نمایندگی کب در لاله زار است که با کیفیت توسط تیم فنی و مجرب مجموعه فنی مهندسی نیک صنعت ارائه میشود.
رایجترین دلایل خرابی تعمیر اینورتر keb
علایمی که هنگام خراب شدن و عیب پیدا کردن درایو رخ میدهد از قبیل زیر است:
- آلارم اینورتر keb
- خراب شدن درایو keb
- دو فاز شدن برق ورودی اینوتر keb
- سوختن خازنهای اینوتر و درایو
- نداشتن سه فاز خروجی اتصال به موتور
- معیوب شدن دیودهای یکسو ساز ورودی سه فاز
- داشتن اشکال در سیستم برق ورودی درایو
- اتصال کوتاه شدن خروجی درایو و موتور سه فاز
- خطای اتصال زمین و فالت زمین ground fault
- RUN نشدن درایو KEB
- Error صفحه نمایش درایوکب
- آسیب دیدن igbt درایو keb
برای تعمیر اینورتر keb با کارشناسن نیک صنعت تماس بگیرید تا با تجربه و مهارت کافی توسط مهندسین فنی ما در سریع ترین زمان ممکن تعمیرات شما انجام میشود.
سخت افزار درایو کب

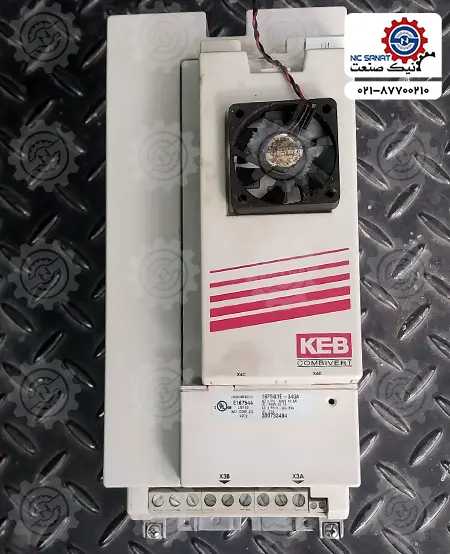

اینورترf5 دارای 8 ورودی دیجیتال، 2 ورودی آنالوگ، 2 خروجی آنالوگ، 2 خروجی رله ا ی و 2 خروجی دیجیتال قابل برنامه ریزی میباشد که بر روی ترمینال X2A قرار دارند. ترمینال X2B مربوط به ورودیهای STO و به منظور ایجاد مدار ایمنی برای سیستم است. اگر در اینورترکارت انکودر نصب شده باشد ترمینالهای X3B و X3A نیز مربوط به اتصالات انکودر خواهد بود، در غیر این صورت خود درایو به تنهایی قابلیت اتصال انکودر را ندارد. همچنین یک ترمینال 9 پین D نیز به نام X4A برای اتصال کیپد و… وجود دارد. امکان اتصال انکودرهای افزایشی معمولی Sin/cos، Ssi، Hiperface، Endat، ABZ Biss، و انواع UVW به این درایو وجود دارد و بر اساس نوع انکودر میتوان کارت انکودر را انتخاب کرد. دو نوع کیپد معمولاً برای این درایو کب، قابل سفارش است. آگاهی از سخت افزار درایو کب میتواند در خرابی و تعمیر درایو KEB بپیشگیری کند.
اگر در زمان خرید اینورتر کب، کیپد نوع LED سفارش داده شود بر روی درایو نوع LED که دارای 7 segment است نصب میشود. یک مدل دیگر از کیپد برای این درایو وجود دارد که دارای صفحه LCD است و معمولاً برای برنامه ریزی درایو، از این کیپد استفاده میشود، و پس از برنامه ریزی درایو، از آن جدا میشود. دقت شود که وصل کردن یا جدا کردن کیپد حتماً در زمان خاموش بودن درایو انجام شود درغیر اینصورت، کیپد یا درایو، آسیب خواهد دید.
نحوه کار با کیپد برای پیشگیری از تعمیر اینورتر keb
کیپد نوع LCD دارای کلیدهای f1,f4, Enter, Esc و کلیدهای سمت بالا و سمت پایین و دارای یک ترمینال برای اتصال به RS232 /485 , احتمالاً یک ترمینال برای اتصال به شبکه CAV و Rs485 و یک اسلات برای نصب مموری کارت SD است. از کلید enter برای ورود به منوها و ورود به مد ویرایش و save کردن پارامتر استفاده میشود. کلید Esc برای بازگشت و صرف نظر از تغییرات و کلیدهای بالا و پایین برای افزایش و کاهش مقادیر پارامترها و یا حرکت بین منوها و پارامترها بکار میرود.
چهار کلید دیگر به نامهایF1, F2, F3, F4 در زیر صفحه LCD قرار دارد و در زمان برنامه ریزی درایو، کنار هر کدام بر روی صفحه، عملکرد کلید نمایش داده میشود. علت خاموش شدن اینورتر keb f4 و keb f5 نصب و راه اندازی اینورتر کب در مد کاری اشتباه است. حتما باید در زمان نصب اینورتر منوال مربوطه آن درایو به صورت کامل مطالعه شود. در صورت عدم مطالعه، باعث خرابی میشود و باید برای تعمیر اینورتر KEB اقدام نمایید.
منو Basic setup درایو keb
واحد اندازه گیری، نوع موتور، مرجع سرعت و بازگشت به تنظیمات کارخانه در این منو تنظیم میشود. ابتدا پارامترهای us02 us04 و و us06 را وارد کنید؛ سپس از پارمتر us05برای تنظیمات کارخانه ای استفاده کنید و اگر بعد از این کار به طور مثال us03 نوع موتور را تغییردادید باید دوباره تنظیمات کارخانه ای را به وسیله us05 بارگذاری کنید. پارامتر us02 واحد اندازه گیری برای سرعت و شتاب و گشتاور را مشخص میکند. میتوان از واحدهای Imperial که فوت بر متر است یا از واحدهای متریک که m/s متر بر ثانیه است استفاده کرد. برای عیب یابی و تعمیر اینورتر KEB با کارشناسان فنی ما در ارتباط باشید.
usc3 پارامتری است که نوع موتور را مشخص میکند. اگر از موتورهای القایی آسنکرون که دارای گیربکس است استفاده میکنید، 0= Induction Motor Geared را انتخاب کنید. اگر از سایر انواع موتور استفاده میشود، لازم است که تنظیم عوض شود. چنانچه موتور سنکرون با روتور آهنربای3=PM synchronous Gearless خواهد بود. پارامتر us04 در منو، basic مرجع سرعت و نوع کنترل درایو KEB را مشخص میکند. بهطور پیش فرض این پارامتر بر روی 1 قرار دارد؛ در این حالت که به Binary speed selection معروف است. به وسیله سه تا از ورودیهای دیجیتال، میتوان 7 سرعت مختلف را برای درایو کب تعریف کرد. برای عیب یابی و تعمیر درایو KEB با کارشناسان نیک صنعت تماس بگیرید.
اگر us04 =0 قرار داده شود، 4 تا از ورودیهای دیجیتال برای انتخاب 4 سرعت متفاوت قابل برنامه ریزی خواهد بود. اگر میخواهید از ورودیهای آنالوگ برای تعیین سرعت درایو از us04 =2 و us04=3 استفاده کنید. اگر از پورتهای ارتباطی سریال و از طریق شبکه سرعت درایو تعیین میشود Us04 میتواند مقادیر 4 یا 5 یا 6 داشته باشد.
منو input parameters در درایو کب
در منوی Input میتوانید ورودیهای دیجیتال را پیکربندی نمایید. پارامتر LI01 نوع ورودی ها از نظر sink یا source بودن را مشخص میکند.
به صورت پیش فرض، نوع ورودی PNP و source در نظر گرفته شده است (LI 01= 0) اگر LI 01 را مساوی 1 قرار دهید؛ نوع ورودی PNP و sink خواهد شد. LI03 کدبندی ورودیهای تعیین سرعت را مشخص میکند.
در پارامتر us04 نوع مرجع سرعت را Binary انتخاب کردیم،us04 =1 بنابراین در پارامتر LI01 مشخص کنیم که ورودی های سرعت و جدول مربوطه به چه شکلی باشد. اگر LI03 را روی 0 یا 1 تنظیم کنید جداول آمریکایی معتبر خواهد بود و اگر بر روی 2 تنطیم شود، جدول انتخاب سرعت از نوع اروپایی میشود. قصد داریم از جدول نوع اروپایی استفاده کنیم پسLI03= 2 در نظر گرفته شود تا جدول سرعتها همانند جدول زیر باشد. ورودیهای I2و I3وI4 برای انتخاب سرعت بکار برده میشود، و هفت سرعت مختلف علاوه بر صفر انتخاب میشود.
نرم افزار combivis درایو کب
نرم افزار CombiviS برنامه ریزی درایوهای کب از طریق کامپیوتر نیز قابل استفاده است. به وسیله کامپیوتر میتوان فایل مربوط به پارامترهای از قبل تنظیم شده یک درایو را در آن آپلود کرد. یا میتوان پارامترهای داخل درایو را به یک کامپیوتر منتقل و در یک فایل نگهداری کرد. میتوانید فایل را به یک کارت مموری SD و از طریق آن به LCD operator انتقال دهید. فایلها با پسوند DW5 نگهداری میشوند.
