یکی از راههای صرفهجویی در هزینهها برای صنعتگران تعمیر تجهیزات اتوماسیون صنعتی از جمله تعمیر سروو موتور است. شرکت نیک صنعت و همکاران متخصص بخش فنی ما قادر هستند تا در این مورد به شما کمک کنند. برای تعمیر سروو درایو خود می توانید با شماره تلفن 87700210 (۳۰ خط) با ما در تماس باشید تا کارشناسان فنی شرکت، شما را در این زمینه راهنمایی کنند. یکی از مزیتهایی که نیک صنعت به شما ارائه میدهد امکان استفاده از مشاوره رایگان است. شرکت نیک صنعت میتواند برندهای مختلفی از سروو موتور را تعمیر کند که مهمترین آنها عبارتند از:

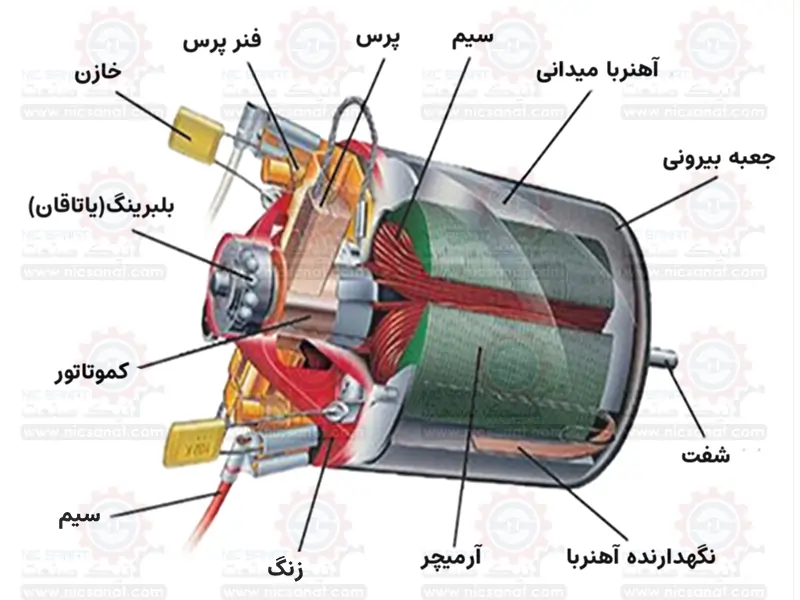

سروو موتور در واقع همان الکترو موتور است که در آن مدارات الکترونیکی مانند درایو در کنار هم قرار گرفتهاند. از وظایف الکترو موتور حاوی شفت انجام عمل گردش را میتوان نام برد. تجهیزات الکترونیکی نیز برای کنترل زاویه، کنترل شتاب، کنترل سرعت و غیره در الکترو موتور استفاده میشوند. سروو موتورها از نظر مکانیکی به دو نوع خطی و دورانی تقسیم میشوند. در نوع خطی، حرکت دورانی به وسیله گیربکس به خطی تبدیل میگردد.
تقسیمبندی سروو موتور از نظر الکتریکی به دو نوع برق متناوب (AC) و برق مستقیم (DC) تقسیم میشوند. سروو موتورهای برق متناوب در صنایع بیشتر کاربرد دارند. زیرا که از نظر مشخصه نیز قابلیتهایی مانند راندمان بالا، تعمیر آسان، اندازه کوچک، قیمت مناسب را دارند. تقسیمبندی دیگری برای برق مستقیم (DC) وجود دارد که عبارتند از جاروبکدار و بدون جاروبک. آخرین نوع تقسیمبندی سروو موتورها دو نوع معمولی و ترمزدار است.
ممکن است که قطعات سروو درایو شما دچار مشکل شود که در نهایت منجر به خرابی موتور خواهد شد. به همین دلیل بهتر است که در صورت مشاهده ایراد ذکر شده در پایین و پیش از آن که این آسیبها بیشتر شود حتما برای تعمیر سروو درایو خود اقدام نمایید.
بیشتر سرووها به گرما بسیار حساس میباشند به خصوص هنگامی که برای مدت زمان زیادی کار کنند. از دلایل افزایش گرما در سروو موتورها میتوان افزایش دمای داخل و خارج، تایم طولانی کار، تهیویه نامناسب و ضعیف، ماشینهای قدیمی را نام برد. در هر صورت گرمای زیاد از حد اصلا برای سروو موتور خوب نیست زیرا که سطح بالای حرارت باعث آسیب دیدن تجهیزات شما میشود. البته برخی از سروو موتورها با افزایش دما به صورت اتومات خاموش خواهند شد. به همین دلیل توصیه میشود تا گردش هوا را در محل کار خود مناسب نگه دارید تا دمای سروو موتور نیز به صورت تنظیم شده کار کند.
اگر مشاهده کردید که موتور شما چرخش ندارد باید خروجی مبدل دیجیتال آنالوگ کنترلر را چک کنید. اگر میزان پارامتر DAC بر روی صفر و یا عددی کمتر باشد، علت عدم حرکت درایو این مشکل خواهد بود و لازم است که کنترلر را تعویض کنید.
سروو موتور همیشه کمی صدا دارد که طبیعی است و در هنگام کارکرد عادی خود این سر و صدا را تولید میکند. اما این صدا نباید به طوری بلند باشد که سر و صدای آن برای شما آزاردهنده باشد. اگر به طور کلی این سر و صدا زیاد شنیده شد، به احتمال زیاد ناشی از سیم کشی اشتباه و یا مشکلات الکتریکی خواهد بود. برای رفع این صداها بهتر است که بررسی کنید که سروو موتور شما به درستی متصل شده باشد و مقدار برق مناسبی را نیز دریافت کند. حتما پیش از بررسی این موارد سروو موتور خود را خاموش کنید.
گشتاور همان انرژی مورد نیاز جهت چرخش و حرکت یک ساز وکار است که از سه منبع میآید که عبارتند از اصطکاک، جاذبه، و شتاب. هر موتوری یک میزان گشتاور را تولید خواهد کرد و قادر نخواهد بود که از یک میزان حجم کاری بیشتر عمل کند. به همین دلیل باید علاوه بر بررسی قدرت موتور، رتبه تقویت کننده درایو، محدودیت حجم کاری درایو، ولتاژ پایین سیستم، خازنها و اتصالات آن را نیز چک نمایید.
در صورتی که سروو شما بوی شدید داشته باشد و یا دود از آن خارج گردد، نشاندهنده این است که سیستم شما بسیار گرم شده است. در این صورت باید سیستم خنک کننده و جریان هوا را چک کنید تا مطمئن شوید که آنها مسدود نشده باشند. ضمن این که باید سروو خود را بررسی کنید که آیا بر روی آن گرد وخاک وجود دارد یا خیر؟ در آخر بهتر است یاتاقانها را نیز چک و بررسی کنید، زیرا که یاتاقانهای فرسوده، روانکنندههای زیاد از حد و تماس سیمها با یکدیگر این مشکل را به وجود میآورند.
این مشکل نشاندهنده یک نقص جدی در سروو موتور شما است که تعمیر آن آسان نخواهد بود و توصیه ما به شما این است که تعمیر سروو موتور خود را به متخصصان فنی شرکت نیک صنعت بسپارید. علت این مشکل میتواند معیوب بودن سیستم حفاظت از بار، گرمای زیاد از حد، بلبرینگ نامناسب، وجود فیوزهای سوخته و قدیمی، خازن بد، خرابی RPM، افت ولتاژ و سیم کشی ضعیف باشد.
زمانی که یک سروو موتور در شرکت نیک صنعت وارد فرآیند تعمیر میشود، تمام بخشهای آن بررسی و ارزیابی میگردد. به طوری که کلیه بخشهای اصولی پایه تا قسمتهای پیچیده سروو موتور مورد بررسی قرار میگیرند چرا که این اطلاعات میتواند منجر به رفع سریع ایرادات سروو موتور گردد. پس از بررسی بخشهای داخلی سروو موتور 4 آزمایش را جهت تست سلامت سروو موتور انجام میشود. برخی از این آزمایشها با عایق سیم پیچ سروکار دارند و در حالیکه برخی دیگر از آنها نیروی الکتروموتور معکوس (BEMF) دارند. آزمایشها عبارتند از:
هر سروو موتور تحت تعمیر با اندازههای شناخته شده مقایسه میشود. اگر این اعداد نسبت به هم نزدیک باشند، تکنسین نیک صنعت میزان دقت آنها را مورد بررسی قرار میدهد. اما اگر این اعداد مطابقت نداشته باشند بررسیهای بیشتری بر روی سروو موتور انجام میگیرد. ما در هنگام تعمیر دستگاه سروو موتور نقاط احتمالی خرابی دستگاه را شناسایی و آنها را برطرف میکنیم.
در این مرحله بعد از یادداشت اعداد سروو موتور و انجام آزمایشات مرحله قبل، قطعات سروو موتور مورد بررسی قرار خواهد گرفت. رایجترین خرابیها در سروو موتورها ممکن است که با انجام دو کار بعدی برطرف شود.
مرحله تمیز کردن باعث میشود تا تکنسین شرکت ما بتواند همزمان قطعات جدا شده را مورد بررسی قرار دهد و اگر کوچکترین ایرادی در آن وجود داشته باشد آن را برطرف نماید.
در هنگام جداسازی و مونتاژ مجدد احتمال خطا وجود ندارد، انجام مونتاژ مجدد باعث امکان چرخش سریع را فراهم میکند. با تکیه بر بررسیهای جامع اولیه در مرحله ارزیابی دو مورد مورد توجه قرار خواهد گرفت، تست گشتاور ترمز و ولتاژ آزادسازی.
مجددا 4 تست مرحله اول انجام میشود تا مطمئن شویم که همه اجزا در کنار هم به درستی قرار گرفتهاند و فقط دو مورد زیر به آن اضافه میشود:
آزمایشهای ولتاژ پایین به عایق فشاری وارد نمیکند و در نتیجه ضعفهای دی الکتریک مشخص نمیشوند. اما تستهای ولتاژ بالاتر مانند تست سرج و هیپات میتوانند این مسائل را قبل از آسیب رساندن به تجهیزات و یا به خطر افتادن اپراتور شناسایی کند.
هر سروو موتوری که مورد تعمیر قرار میگیرد با اندازههای شناخته شده OEM، مقایسه میشود و هنگامیکه به آن مشخصات تبدیل شود مورد استفاده قرار میگیرد. در آزمایش نهایی، موتورهای سروو تحت یک تست سیستم حلقه بسته با درایو سروو مناسب، جهت آزمایش سرعت و آمپر موتور قرار میگیرد. ضمن این که زمان اضافی نیز برای آزمایش خرابی حرارتی در سروو در نظر گرفته میشود.
برای تعمیر سروو موتور از تجهیزات مختلفی استفاده میشود که در اینجا برخی از آنها را نام میبریم. تجهیزاتی که برای سرویس موتورهای سروو ضروری است شامل:
هنگام تعمیر سروو درایو از مولتیمتر برای اندازهگیری مقدار مقاومت، جریان و ولتاژ استفاده میشود. داشتن یک مولتیمتر خوب در تعمیر سروو موتور بسیار ضروری است. ممکن است مولتیمتر شما دیجیتالی یا آنالوگ باشد اما کیفیت آنها بسیار مهمتر است. ترجیحا بهتر است که هم از مولتیمتر آنالوگ و هم از مولتیمتر دیجیتال استفاده شود.
از مگا اهم متر نیز جهت بررسی کیفیت عایق استفاده میشود، وسیلهای که برای تعمیر دیگر موتور الکتریکیها کاربرد دارد. اگر شما نیز آزمایش مگاگر را بر روی سروو موتور خود انجام میدهید بهتر است که بدانید باید مراقب بود در هنگام انجام این کار سیم پیچها با هم تماس نداشته باشند. این ابزار نیز دارای ولتاژ قابل انتخاب برای آزمایش است. ولتاژی که برای آزمایش باید در نظر گرفت، باید نزدیک به ولتاژی باشد که سرویس شده است.
در بخش تعمیرات نیک صنعت از این ابزار جهت مشاهده شکل موج و تفاوت زمانبندی آنها در تعمیر سروو درایو استفاده میشود. اسیلوسکوپهای با کیفیتی که قابلیت ذخیره سازی و پرینت دارند از پرکاربردترین ابزارهای تعمیر سروو موتور هستند. این ابزار باید حداقل دو کانال داشته باشد، زیرا که یک اسیلوسکوپ با دو کانال جدا در آزمایشهایی که نقطه مرجع مشترکی ندارد، بسیار مفید است.
پایه تست موتور با سرعت متغیر، برای درایو عقب موتور در حال تعمیر استفاده میشود. برای کار روی سروو موتورهایی که بدون جاروبک هستند، وجود این وسیله ضروری است. وجود روتورهای آهنربای دائمی که در این موتورها استفاده میشود، موجب شده تا موتور در هنگام راندن به ژنراتور تبدیل شود. این ولتاژ تولیدی شمارنده، معادل ولتاژ اعمال شده در زمان کارکرد موتور خواهد بود. از پایه تست برای بررسی همترازی کموتاسیون، سطح ولتاژ شمارنده و شکل موج در تعمیر سروو درایو استفاده میشود، این موارد در تعمیر بسیار مهم است و باید مورد بررسی قرار بگیرد.
در هنگام تعمیر سرو درایو از تجهیزات تست رمزگذار / ریسالور برای شمارش پالس در خروجی رمزگذار، آزمایش عرض پالس و روابط این پالسها با یکدیگر استفاده میشود. آزمایش سیگنال های رمزگذار به تجهیزات رمزگشایی خاصی نیاز دارد تا بتوان این سیگنال ها را خواند. موقعیت زاویه ای یک ریسالور را می توان با افزایش نود درجه با یک اسیلوسکوپ تعیین کرد. با این حال، ريسالور به تجهیزات رابط دیجیتال اجازه میدهد موقعیتهای زاویهای، قابل تعیین شود.
از تقویت کننده های درایو سروو موتور برای تست عملکرد موتور بعد از تعمیر استفاده میشود. قابلیت تست کارکرد موتور تا سرعت کارکرد، برای بررسی عملکرد دینامیکی موتور مفید است. در اين مرحله یاتاقانها، لرزش، سر و صدا، ساییدگی و وضعیت عملکرد کلی موتور ممکن است بررسی شود. در اینجا واحد آزمایشی Mitchell Electronics TI-3000R نشان داده شده است که با پردازش سیگنال های کموتاسیون و تبدیل آنها به یک تقویت کننده استاندارد، سروو موتورهای مختلف را آزمایش میکند.
از جعبههای شکست سیگنال، برای مشاهده فیدبکهای مختلف و ولتاژهای تولید شده شمارنده استفاده میشود. استفاده از جعبه خروج سیگنال باعث دسترسی سریع، آسان و ایمن به ولتاژها و سیگنالهای بازخورد با اسیلوسکوپ میشود. جعبههای برک آوت، سرنخهای سقوطی را که میتواند منجر به آسیب به اجزای بازخورد شود، حذف میکند.
شرکت نیک صنعت در تست، عیب یابی و تعمیر سروو موتور برای صنایع مختلف کارشناسان متخصصی را گرد هم آورده است. فرآیند تشخیص ما به طور خلاصه عبارتند از:
برای پیشگیری از آسیب دیدن سروو موتور خود و عدم نیاز به تعمیر سروو درایو میتوانید به صورت ماهانه و سالانه این کار را انجام دهید که در ادامه آنها را به طور کامل توضیح میدهیم.
گرمای بیش از حد مشکلی است که به احتمال زیاد قبلاً با آن مواجه شدهاید. برای اینکه ببینید آیا موتور شما واقعاً داغ است یا خیر – از یک برچسب دما یا دماسنج مادون قرمز استفاده کنید، زیرا موتورها میتوانند از 176 درجه فارنهایت تجاوز کنند.
چند دقیقه وقت بگذارید و اتصالات جدا شده یا شل شده را بررسی کنید، مواردی که باید به دنبال آن باشید عبارتند از خطای زمین یا اتصال کوتاه.
سلامت کلی: در صورت وجود هر گونه صدا یا لرزش غیرعادی بلافاصله سرو موتور را متوقف کنید. اگر دستگاه به کار خود ادامه دهد ممکن است آسیب بیشتری به موتور و تقویت کننده وارد کند.
هنگامی که زنگ هشدار صادر میشود، دستگاه شما باید متوقف شود. شماره زنگ هشدار را در دفترچه راهنمای تعمیر و نگهداری بررسی کنید تا متوجه شوید مشکل چیست. قبل از رفع مشکل، برق را مجدداً وصل نکنید یا زنگ هشدار را تنظیم مجدد نکنید، زیرا ممکن است که به دستگاه شما آسیب بیشتری وارد شود و پیدا کردن علت اصلی را سخت کند.
نه تنها موقعیت صحیح نصب مهم است، بلکه مطمئن شوید که پایه یا چارچوبی که موتور روی آن نصب شده است. نیز به اندازه کافی قوی باشد، این مورد نباید نادیده گرفته شود. اگر متوجه شدید پایه یا چارچوبی که موتور روی آن نصب شده است، خم شده است یا در حین کار موتور تکان بیش از حد دارد (معمولاً در اثر شکستگی جوش ایجاد می شود) از مواد محکمتری برای جایگزینی آن استفاده کنید.
تمیز کردن و بازرسی منظم فن و هیت سینک برای جلوگیری از داغ شدن بیش از حد موتور ضروری است. آلایندهها باعث کاهش راندمان خنک کننده میشوند.
اطمینان حاصل کنید که کابلهای مورد استفاده دارای قطر و درجه حرارت مناسبی هستند. به علاوه به دنبال شکاف یا ترک باشید زیرا این موارد جزو خطرات ایمنی هستند.
به دنبال پارگیها و نشانههای ساییدگی یا کشش بیش از حد باشید، ضمن آن که باید تراز نیز بررسی گردد، زیرا این مشکل باعث آسیب به یاتاقانها میشود.
رمزگذار یا رمزگذار پالس را از نظر وجود ترک یا سوراخ بررسی کنید. در صورت مشاهده هرگونه آسیب، پوشش را تعویض کنید و مطمئن شوید که پوشش محافظ روی سطح موتور جدا نشده است. روغن و مایع برش ممکن است به موتور نشت کند و به پوشش آسیب برساند، بنابراین به یاد داشته باشید که آن را به طور دورهای پاک کنید.
آلودگی داخلی وجود دارد، اما برای دیدن آن باید کل موتور را جدا کنید. اگرچه روشی مناسب برای این کار نیست، اما ما هر از گاهی این کار را توصیه می کنیم، به خصوص برای سرووهایی که برای عملکرد کارخانه حیاتی هستند. بهتر است این کار در هنگام خاموش شدن و بصورت برنامه ریزی شده انجام گیرد. با ارسال دستگاه خود به یک مرکز تعمیر واجد شرایط برای بازرسی، میتوانید این کار را انجام دهید.
اگر زمان یا منابع لازم برای انجام این کار را ندارید؟ با برداشتن درپوش انتهایی موتور، نگاهی اجمالی به فضای داخلی داشته باشید. نشانههای خوردگی و یا آثاری از مایعات و روغنها نشان میدهد که فضای داخلی به خطر افتاده است.
در حین بازرسی بصری یا چشمی، مطمئن شوید که گیربکسهای متصل شده بیش از حد پر نشده باشند و در صورت امکان از موتورها در برابر پاشیدن آلایندهها محافظت کنید. اطمینان حاصل کنید که سروو شما طوری طراحی شده است که در شرایط موجود میتواند کار کند.
شکل موج TCMD و VCMD: از یک کلمپ متر برای ثبت سطوح ولتاژ معمولی RMS استفاده کنید. این اندازهگیریها را بهطور دورهای در همان شرایط عملیاتی دوباره ثبت کنید، بنابراین مهم است که آنها را به خاطر بسپارید.
سیم پیچ و مقاومت عایق: مقاومت عایق بین هر فاز و قاب موتور را اندازه گیری کنید. اندازه گیری فاز به فاز شما باید برابر باشد، در حالی که اندازه گیری فاز به زمین شما باید از 300MΩ تجاوز کند.
اکثر سروو موتورهای مورد استفاده در تنظیمات صنعتی از کنترل کننده هایی استفاده می کنند که برای عیب یابی و سرویس مناسب، نیاز به برنامه ریزی تخصصی دارند. در بیشتر موارد، تعمیرگاه ها این قطعات تخصصی را به بیرون ارسال می کنند و تنها قادر به تعمیر خود موتور هستند. جهت تعمیر انواع درایو موتور خود میتوانید با شرکت نیک صنعت در ارتباط باشید ما توانایی تعمیر تخصصی ترین سروو موتور و کنترلر را داریم.
همانطور که گفته شد تعمیر این دستگاه نسبت به خرید مجدد آن بسیار به صرفهتر خواهد بود. علائم خرابی سروو درایو در بخشهای بالا بیان شد برای نمونه کاهش گشتاور و یا نچرخیدن موتور از نشانههای خرابی این دستگاه میباشد توصیه ما به شما عزیزان این است که تعمیر سروو درایو، این دستگاه مهم توسط کارشناسان فنی مجرب انجام گیرد . مراحل تعمیر سروو درایو توسط همکاران ما به طور کامل توضیح داده شد که اولین قدم برای این کار ارزیابی دستگاه و پس از آن انجام یکسری تست بر روی دستگاه است. بهتر است به نکات مهم در نحوه نگهداری سروو موتورها که در بالا ذکر شد نیز، دقت شود.
