معرفی خرید کلید هوایی

کلید هوایی یا ACB کوتاه شده Air Circuit Breaker می‌باشد، قطعه‌ای است که برای وصل یا قطع کردن جریان الکتریکی در یک مدار استفاده می‌شود و جریان برق در هوا را بدون نیاز به محفظه مخصوص قطع می‌کند. این کلید نوعی کلید اتوماتیک مدل فشار ضعیف می‌باشد که کاربرد اصلی آن در آمپر بالا (از 630 آمپر الی 6300 آمپر) است. کلید هوایی دارای دو وظیفه اصلی حفاظت از مدار و سوئیچینگ را است و از شبکه در اثر مواجه شدن با خطراتی همچون تغییرات بیش از حد فرکانس، اتصال کوتاه، افزایش حرارت دستگاه‌ها، کاهش یا افزایش ولتاژ و… محافظت می‌کند. به دلیل اینکه کلید هوایی نسبت به کلید اتوماتیک می‌تواند جریان‌های بالاتری را تحمل کند، در ورودی تابلو برق‌ها استفاده می‌شود. برای خرید کلید هوایی با کارشناسان بخش فروش شرکت نیک صنعت تماس برقرار کنید.

کاربردهای کلید هوایی

  • ترانسفورماتورها
  • ژنراتورها
  • ایستگاه‌های توزیع برق
  • شرکت‌های معدنی و صنعتی
  • ایمنی خطوط برق
  • ایمنی تجهیزات الکتریکی
  • محافظت شبکه در مقابل افزایش حرارت
  • قطع مدار در هنگام اضافه بار
  • حفاظت به هنگام افت ولتاژ
  • کنترل بار الکتریکی مدار
  • محافظت شبکه در اتصال کوتاه
  • ظرفیت تحمل جریان اسمی بالا
  • محافظت از ژنراتورها در مقابل خروجی سنکرون
  • محافظت شبکه در کاهش یا افزایش بی از حد فرکانس

کلیدهای هوایی در تاسیسات الکتریکی همراه با ولتاژهای پایین تا متوسط داخلی همانند اتاقک‌های کنترل موتور و کابین‌های کنترل برق استفاده می‌شوند. همچنین این کلیدها در ولتاژهای پایین و جریان‌های کم یا زیاد کاربرد دارد. در ادامه کلیدهای هوایی در راه‌اندازی خازن‌ها، موتورها و کاربردهایی که خطر آتش سوزی دارند به کار می‌روند به این دلیل که زمان قوس آن‌ها کم است. کلید هوایی به عنوان یک قطعه اصلی در ساخت تابلو برق استفاده می‌شود. برای خرید کلید هوایی از لاله زار تهران و بهره‌مندی از مشاوره رایگان، با کارشناسان بخش فروش ما تماس بگیرید.

اجزای تشکیل‌دهنده کلید هوایی

قطعات بیرونی ACB

  • دکمه روشن
  • دکمه ریست
  • نمایشگر دیجیتال
  • کنترلر کلید
  • نمایشگر مقدار ذخیره انرژی
  • نمایشگر LED
  • نمایشگر حالت کنتاکت
  • نمایشگر سه حال اتصال، ایزوله و تست
  • مشخصات اسمی کلید
  • دکمه خاموش
  • مخزن غلتانک
  • دستگیره شارژ دستی
  • پد لاک
  • قفل سه حالتی ایزوله، اتصال و تست
  • حالت کنتاکت

اجزای داخلی ACB

  • سلونوئید الکتریکی
  • قاب یا فریم
  • کویل‌های سری مناسب عملیات تریپ
  • میله قطع کننده یا تریپر
  • کنتاکت اصلی
  • ترمینال‌های کلید هوایی
  • قسمت عایق
  • کنتاکت متحرک یا آرک
  • دستگیره یا اهرم
  • مکانیزم‌های عملی
  • پروپ لچ

نحوه عملکرد کلید هوایی

کلید اتوماتیک دارای دوکنتاکت (کنتاکت اصلی و جرقه‌زن) است که هرکدام وظیفه مخصوص خودش را دارد. کنتاکت اصلی هنگامی که مدار وصل است، جریان را عبور می‌دهد. در ادامه کنتاکت جرقه زن، جرقه‌های ایجاد شده به دلیل قطعی مدار را به محفظه جرقه گیر منتقل می‌کند که این محفظه از جنس آزبست یا سیلیس به شکل شبکه‌ای است. آرک در محفظه جرقه گیر به کمک دمنده هوا یا نیرو مغناطیسی به جرقه‌های ریز و کوچک تبدیل می‌شود. وقتی که کلید قطع می‌شود، کنتاکت‌های اصلی از یکدیگر فاصله گرفته و جدا می‌شوند و در این هنگام که کنتاکت جرقه زن متصل است با قطع شدن این کنتاکت، جرقه تشکیل می‌شود. در ادامه جرقه‌ها به محفظه منتقل می‌شوند و با سرد شدن آرک الکتریکی، مسیر طولانی می‌شود پس در نتیجه آن ولتاژ جرقه بیشتر از ولتاژ سیستم می‌شود. درآخر آرک الکتریکی خاموش می‌شود. برای استعلام قیمت کلید هوایی با کارشناسان فروش ما تماس بگیرید.

برندهای سازنده کلید هوایی

  • زیمنس Siemens
  • اشنایدر Schneider
  • هیوندای Hyundai
  • ال اس LS
  • ای بی بی ABB
  • پارس فانال

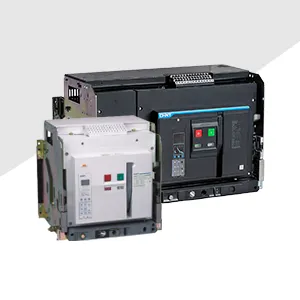

  • چینت Chint

مدل‌های کلید هوایی

کلیدهای هوایی را از نظر شکل و ظاهر به دو مدل کشویی و ثابت دسته‌بندی می‌کنیم. مدل کشویی بر روی یک پایه کشویی مخصوص مونتاژ می‌شود ولی در ساختار کلید هوایی ثابت در دو طرف بدنه این کلید از پنل‌هایی استفاده شده است. در ادامه کلیدها را به مدل‌های دیگری نیز دسته‌بندی می‌کنند:

کلید هوایی ساده

درواقع کلید هوایی ساده خود نیز به سه تیپ تقسیم می‌شود.

کلید هوایی مدل قطع کننده ساده

این کلید ساده‌ترین کلید هوایی است که کنتاکت آن به صورت شاخه‌ای تشکیل می‌شود. در ابتدا، آرک موجود در نزدیکی شاخک‌ها قرار دارد و سپس در اثر جریان‌های همرفتی و برهم کنش‌های میدان الکتریکی و مغناطیسی، رک به سمت بالا می‌رود. در این زمان فاصله میان رک و شاخک‌ها بیشتر شده و آرک سرد شده است. از کلید هوایی مدل قطع ساده برای محافظت در ولتاژهای پایین یا مدارهای LV استفاده می‌شود.

کلید هوایی مدل قطع کننده همراه کانال هوا

در این کلید که همراه با کانال هوا است از دو کنتاکت اصلی و کمکی استفاده می‌کند که کنتاکت اصلی از مس ساخته شده و در کنار آن صفحاتی از جنس نقره وجود دارد. کنتاکت کمکی از آلیاژ مس ساخته شده که مقاومت بالایی در برابر گرما، توانایی عوض کردن کنتاکت کمکی و جلوگیری استهلاک کنتاکت اصلی را دارا است. در ادامه کنتاکت کمکی قبل و بعد از کنتاکت اصلی بسته و باز می‌شود. با وارد شدن صفحات فولادی در محفظه آرک، انفجار ایجاد می‌شود که آرک با کمک میدان مغناطیسی سریعا به بالا هدایت می‌شود و صفحات فولادی به بخش‌های زیادی تجزیه می‌شود.

کلید هوایی مدل قطع کننده همراه دمنده مغناطیسی

در کلید هوایی مدل قطع کننده با دمنده معناطیسی، بخاطر سیم‌پیچ‌های موجود که به مدار اصلی وصل هستند، در زمان ایجاد خطا جرقه با کنترل میدان مغناطیسی خاموش می‌شود. درواقع میدان مغناطیسی جرقه را به داخل مجاری هدایت می‌کند و جرقه در آنجا با سرد شدن، خاموش می‌شود. از این کلید در مدار با ولتاژ 11KW استفاده می‌شود.

کلید انفجار هوایی

در ادامه کلیدهای انفجار هوایی خود به سه تیپ زیر تقسیم می‌شوند.

کلید انفجار هوایی مدل محوری

در زمان بروز خطا هوای پر فشار به محفظه آرک وارد می‌شود و در این اثر شکل فنر تغییر می‌کند. در ادامه کنتاکت ثابت و متحرک از هم جدا می‌شوند، سوراخ نازل باز شده و هوا با فشار زیاد در ادامه کنتاکت ثابت و آرک می‌وزد. به این دلیل آرک سرد می‌شود و جرقه خاموش می‌شود.

کلید انفجار هوایی مدل محوری به همراه کنتاکت کشویی متحرک

این کلید روی پیستون با فنر پشتیبان تعبیه شده و زمانی که فشار به مقدار مناسبی برسد، هوا به محفظه آرک می‌رود سپس به کنتاکت متحرک فشار وارد می‌شود و آرک در وسط دو کنتاکت کشیده می‌شود. در ادامه آرک به کمک جریان هوا به درون محفظه جرقه می‌رود و خاموش می‌شود.

کلید انفجار هوایی مدل صلیبی

در کلید صلیبی لوله انفجار عمود بر کنتاکت متحرک در محفظه آرک نصب می‌شود و در روبه‌روی آرک یک محفظه دود قرار دارد که هوای انفجار به درون این محفظه هدایت می‌شود. سپس آرک با فشار وارد محفظه می‌شود و با کمک اسپلیتر تجزیه و خاموش می‌شوند.

برای استعلام قیمت کلید هوایی از شرکت نیک صنعت با کارشناسان فروش ما تماس بگیرید.
