خرید ترنسمیتر فشار
خرید ترنسمیتر فشار یکی از مهم ترین تصمیمات در طراحی و بهرهبرداری از سیستمهای کنترل و اندازهگیری صنعتی است. ترنسمیتر فشار (Pressure Transmitter) تجهیزی است که فشار مایعات، گازها یا بخار را اندازهگیری کرده و آن را به سیگنال الکتریکی استاندارد مانند 4 تا 20 میلیآمپر یا پروتکلهای ارتباطی HART و Fieldbus تبدیل میکند. این سیگنال به سیستمهای کنترلی مانند PLC و DCS ارسال شده و امکان پایش و کنترل دقیق فرآیند را فراهم میسازد.
در زمان خرید تجهیزات ابزار دقیق، انتخاب صحیح ترنسمیتر فشار تأثیر مستقیمی بر دقت اندازهگیری، ایمنی فرآیند و عملکرد پایدار تجهیزات دارد. به همین دلیل آشنایی با انواع ترنسمیترها و مشخصات فنی آنها اهمیت ویژهای دارد.
ترنسمیتر فشار چگونه کار میکند؟

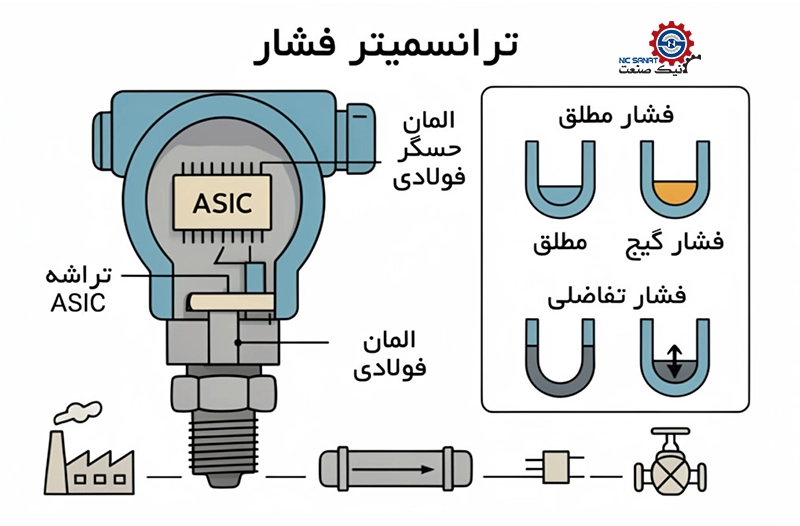

ترنسمیتر فشار از سه بخش اصلی تشکیل شده است: اتصال فرآیندی، سنسور فشار و مدار الکترونیکی. فشار سیال از طریق اتصال فرآیندی به دیافراگم حساس منتقل میشود. تغییر شکل این دیافراگم توسط حسگر ثبت شده و سپس مدار الکترونیکی آن را به سیگنال استاندارد صنعتی تبدیل میکند.در بسیاری از مدلهای صنعتی، خروجی به صورت جریان 4 تا 20 میلیآمپر ارائه میشود. همچنین در ترنسمیترهای هوشمند امکان ارسال اطلاعات تشخیصی و تنظیمات دستگاه از طریق پروتکل HART نیز وجود دارد.

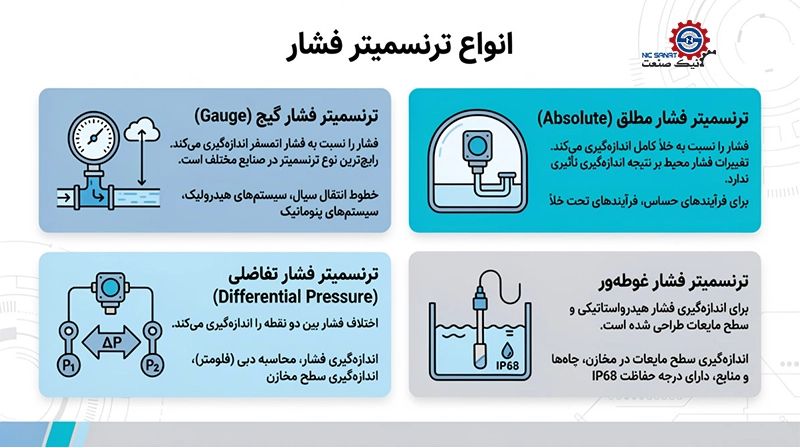

انواع ترنسمیتر فشار
ترنسمیتر فشار گیج (Gauge)
این مدل فشار را نسبت به فشار اتمسفر اندازهگیری میکند و رایج ترین نوع ترنسمیتر در صنایع مختلف محسوب میشود. کاربرد آن در خطوط انتقال سیال، سیستمهای هیدرولیک و پنوماتیک بسیار گسترده است.
ترنسمیتر فشار مطلق (Absolute)
در این نوع، فشار نسبت به خلأ کامل اندازهگیری میشود. تغییرات فشار محیط تأثیری بر مقدار اندازهگیری شده ندارد و برای فرآیندهای حساس گزینه مناسبی است.
ترنسمیتر فشار تفاضلی (Differential Pressure)
این مدل اختلاف فشار بین دو نقطه را اندازهگیری میکند. از ترنسمیترهای DP علاوه بر اندازهگیری فشار، برای محاسبه دبی و اندازهگیری سطح مخازن نیز استفاده میشود.
ترنسمیتر فشار غوطه ور
این تجهیزات برای اندازهگیری فشار هیدرواستاتیکی و سطح مایعات طراحی شدهاند و معمولاً دارای درجه حفاظت IP68 هستند.
فناوریهای مورد استفاده در ترنسمیتر فشار
ترنسمیترهای فشار با فناوریهای مختلفی تولید میشوند که هر کدام ویژگیهای خاص خود را دارند:
- پیزورزیستیو: رایج ترین فناوری با دقت مناسب و کاربرد گسترده.
- خازنی: دارای حساسیت بالا و عملکرد دقیق در اندازهگیری فشارهای پایین.
- پیزوالکتریک: مناسب برای اندازهگیری تغییرات سریع و فشارهای دینامیکی.
- MEMS: ابعاد کوچک، مصرف انرژی پایین و کاربرد در تجهیزات پزشکی و صنعتی.
- فیبر نوری: مناسب محیطهای دارای نویز الکترومغناطیسی یا دماهای بالا.
نکات مهم در خرید ترنسمیتر فشار
محدوده اندازهگیری
رنج اندازهگیری باید متناسب با شرایط فرآیند انتخاب شود. معمولاً توصیه میشود محدوده انتخابی حدود 15 تا 20 درصد بیشتر از حداکثر فشار کاری باشد تا عملکرد پایدارتر و دقت بالاتری حاصل شود.
دقت اندازهگیری
دقت یکی از مهم ترین پارامترها در انتخاب ترنسمیتر فشار است. مدلهای صنعتی معمولاً دقتی بین 0.1 تا 0.5 درصد فول اسکیل دارند، در حالی که مدلهای پیشرفته میتوانند به دقتهای بسیار بالاتری دست یابند.
جنس قطعات در تماس با سیال
در کاربردهای عمومی معمولاً از استنلس استیل 316L استفاده میشود. برای سیالات خورنده یا شرایط خاص، متریالهایی مانند Hastelloy یا تانتالوم انتخاب میشوند تا مقاومت بیشتری در برابر خوردگی فراهم شود.
شرایط محیطی
درجه حفاظت بدنه، مقاومت در برابر گردوغبار و نفوذ آب از عوامل مهم انتخاب هستند. بسیاری از ترنسمیترهای صنعتی دارای استانداردهای IP66، IP67 یا IP68 هستند که امکان استفاده در محیطهای سخت صنعتی را فراهم میکند.
نوع خروجی
خروجی 4 تا 20 میلیآمپر همچنان متداول ترین استاندارد صنعتی محسوب میشود. با این حال در پروژههای پیشرفته، استفاده از HART و Fieldbus امکان مانیتورینگ و عیب یابی دقیقتر را فراهم میکند.
کاربردهای ترنسمیتر فشار در صنایع مختلف
ترنسمیترهای فشار در طیف وسیعی از صنایع مورد استفاده قرار میگیرند. در صنایع نفت، گاز و پتروشیمی برای کنترل فشار خطوط انتقال، مخازن و کمپرسورها به کار میروند. در نیروگاهها برای اندازهگیری فشار بخار و کنترل تجهیزات حیاتی استفاده میشوند. صنایع غذایی و دارویی نیز از مدلهای بهداشتی برای کنترل فرآیندهای تولید بهره میبرند.
همچنین در سیستمهای HVAC، صنایع آب و فاضلاب، تجهیزات پزشکی و فرآیندهای شیمیایی، ترنسمیتر فشار یکی از اصلیترین تجهیزات اندازهگیری محسوب میشود.
اهمیت نصب و نگهداری صحیح
عملکرد دقیق ترنسمیتر فشار تنها به انتخاب مناسب محدود نمیشود. نصب صحیح، استفاده از منیفولدهای استاندارد، رعایت مسیر مناسب لولههای رابط و انجام کالیبراسیون دورهای از عوامل مؤثر در حفظ دقت دستگاه هستند. همچنین بررسی منظم سیگنال خروجی، جلوگیری از اضافه فشار و کنترل وضعیت اتصالات الکتریکی میتواند عمر مفید تجهیز را افزایش دهد.
جمع بندی
خرید ترنسمیتر فشار نیازمند بررسی دقیق شرایط فرآیند، محدوده فشار، دقت مورد نیاز، نوع سیال و استانداردهای ایمنی است. انتخاب صحیح این تجهیز علاوه بر افزایش دقت اندازهگیری، موجب بهبود عملکرد سیستمهای کنترلی و کاهش هزینههای نگهداری خواهد شد. با توجه به تنوع مدلها و فناوریهای موجود، بررسی مشخصات فنی و انتخاب محصول متناسب با نیاز پروژه، مهم ترین گام در خرید یک ترنسمیتر فشار مناسب است.
