استارتر ستاره مثلثی

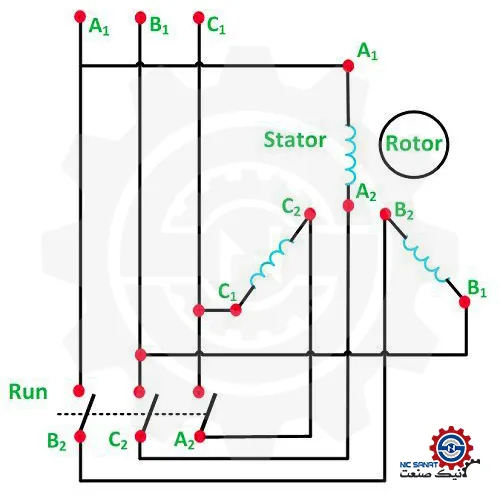

استارتر ستاره‌ مثلث یک نوع استارت بسیار رایج است و در مقایسه با روش‌های راه اندازی دیگر موتورهای القایی به طور گسترده‌ای مورد استفاده قرار می‌گیرد. ستاره مثلث برای موتور قفسی استفاده می‌شود که به طور معمول روی سیم‌پیچ استاتور متصل به مثلث کار می‌کند. اتصال موتور القایی سه فاز با استارت ستاره مثلثی در شکل زیر نشان داده شده است.

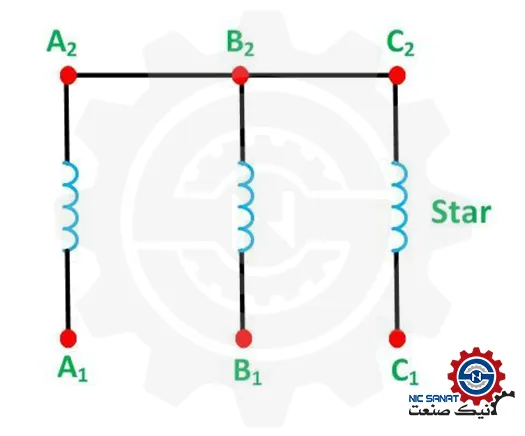

هنگامی که سوئیچ S در موقعیت START قرار دارد، سیم‌پیچ‌های استاتور مانند شکل زیر در ستاره متصل می‌شوند.

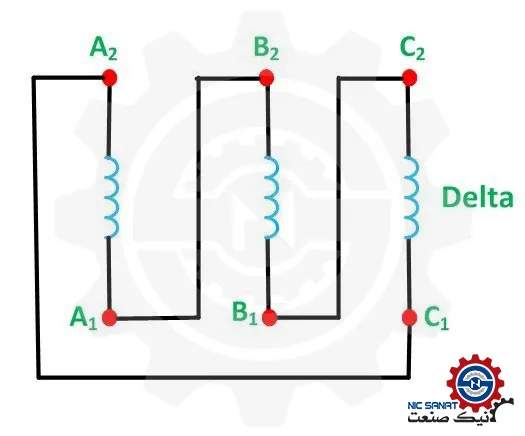

هنگامی که موتور سرعت، حدود 80 درصد سرعت نامی خود را می‌گیرد، کلید S بلافاصله در موقعیت RUN قرار می‌گیرد. در نتیجه، سیم‌پیچی استاتور که در اتصال ستاره بود، اکنون به اتصال DELTA تبدیل شده است. اتصال مثلث سیم پیچ استاتور در شکل زیر نشان داده شده است.

ابتدا سیم پیچ استاتور به صورت ستاره و سپس به مثلث متصل می‌شود تا جریان خط شروع موتور در مقایسه با جریان راه اندازی با سیم پیچ‌های متصل به مثلث به یک سوم کاهش یابد. در شروع یک موتور القایی وقتی سیم‌پیچ‌های استاتور به ستاره متصل می‌شوند، هر فاز استاتور یک ولتاژ VL/√3 می‌گیرد. در اینجا VL ولتاژ خط است. از آنجایی که گشتاور ایجاد شده متناسب با مجذور ولتاژ اعمال شده به موتور القایی است. استارتر مثلث ستاره ای گشتاور راه اندازی را به یک سوم کاهش می‌دهد که با راه اندازی مستقیم مثلث به دست می‌آید.

تئوری ستاره دلتا استارت با روش راه اندازی موتور القایی
در شروع موتور القایی، سیم‌پیچ‌های استاتور به صورت ستاره‌ای متصل می‌شوند و بنابراین، ولتاژ در هر سیم‌پیچ فاز برابر با 1/√3 برابر ولتاژ خط است.

زمینیکه VL ولتاژ خط است،
Istyp جریان شروع در هر فاز با سیم پیچ های استاتور متصل به ستاره است.
ایستیل جریان خط شروع با سیم پیچی استاتور در ستاره است.
برای اتصال ستاره، جریان خط برابر با جریان فاز است. بنابراین، star-delat-starter-eq-1

اگر،V1 ولتاژ فاز است،
VL ولتاژ خط است،
IstΔp جریان شروع هر فاز با سوئیچینگ مستقیم با سیم پیچ های استاتور متصل به مثلث است.
IstΔl جریان خط شروع با سوئیچینگ مستقیم با سیم‌پیچ‌های استاتور در مثلث است.
IscΔp جریان فاز اتصال کوتاه با سوئیچینگ مستقیم با سیم پیچ های استاتور در مثلث است.
Ze10 امپدانس معادل سکون در هر فاز موتور است که به آن استاتور گفته می‌شود.
