نقشه خوانی تابلو برق

نقشه خوانی تابلوهای برق یکی از اصلی‌ترین و پایه‌‌ای ترین مهارت‌های صنعت برق که در اتوماسیون و برق صنعتی بسیار کاربرد دارد. در حقیقت بدون درک درستی از نقشه نمی شود تابلوهای برق را سیم‌کشی کرد. اگر علم درستی از نقشه خوانی نباشد عیب یابی و یا حتی توسعه تابلو با مشکلات جدی مواجه می‌شود. نقشه‌های تابلو برق هر کدام کاربردی خاص دارند و به صورت کلی به 4 دسته اصلی نقشه تک خطی ، نقشه مدار فرمان ، نقشه مدار قدرت و نقشه جانمایی تقسیم بندی می‌شوند. در ادامه بیشتر با هریک از این تابلوهای برق آشنا می‌شویم.

نقشه مدار قدرت

نقشه تک خطی

ساده‌ترین نوع نقشه در صنعت برق نقشه‌های تک خطی هستند که بیشتر برای نمایش مسیر کلی قدرت مورد استفاده قرار می‌گیرند. در نقشه به جای تک به تک فازها تنها یک خط به فاز ترسیم می‌شود. کاربرد اصلی این مدل از نقشه کشی بیشتر برای مهندس طراح تابلو که به کارفرما یک نمای کلی از تابلو را به نمایش بگذارد.

نقشه مدار فرمان

این قسمت از نقشه کشی تابلو برق برای تکنسین‌ها و برق‌کارها اهمیت بالایی دارد. در واقع این بخش نقشه تمامی کلیدها ، کنتاکتورها ، رله‌ها ، تایمرها و مدارات کنترلی می‌باشد. در استفاده از این نقشه باید موارد مهمی مانند توالی عملکرد تجهیزات نیز در نظر گرفته شود. منظور از توالی عملکردی این است که مرحله به مرحله جلو بریم و سیستم ما نیز مرحله به مرحله جلو برود به طور مثال برروی دکمه استارت بزنیم تا موتور الکتریکی مورد نظر ما روشن شود.

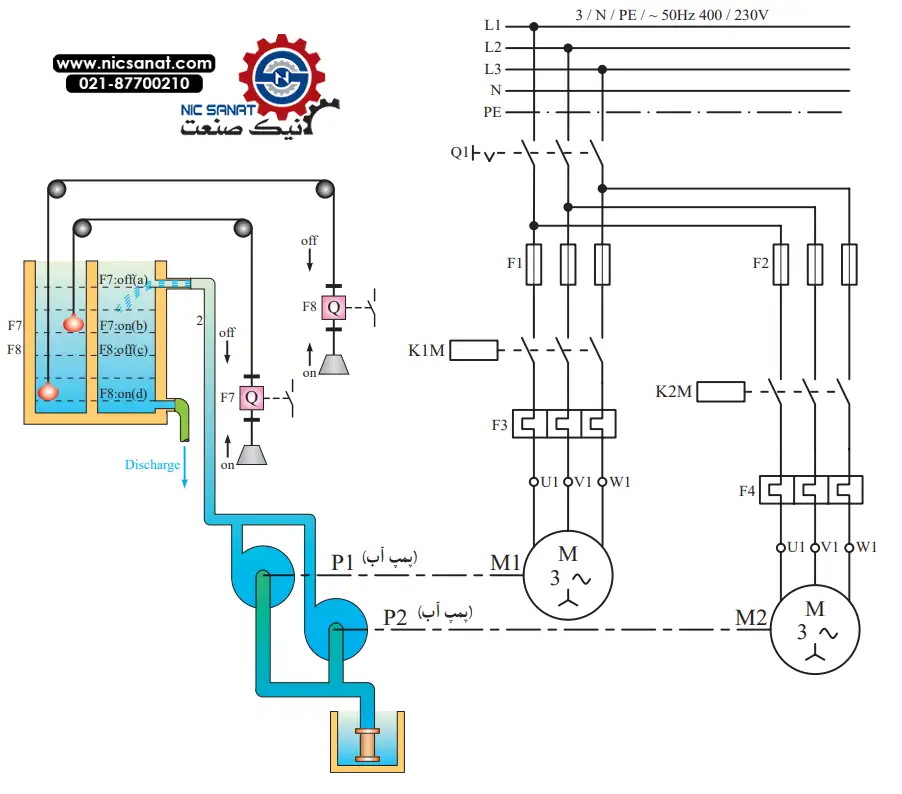

نقشه مدار قدرت

این نقشه به عنوان محل اصلی برای عبور مصرف کننده‌هایی مانند موتور ، هیتر و پمپ می‌باشد. این بخش از نقشه محل دقیق قرار گیری تجهیزاتی مانند فیوزها ، کلیدهای اتوماتیک ، کنتاکتورها و کابل‌های قدرت را به تکنسین‌ها و تعمیرکاران نشان می‌دهد. در این قسمت اطلاعات مهمی برای استفاده تکنسین ‌ها ازمصرف کننده‌ها قرار می‌گیرد. انتخاب سطح مقطع سیم‌ها و قدرت تجهیزات باید توسط این مقادیر انتخاب شود.

نقشه جانمایی

این نقشه به عنوان اصلی‌ترین منبع برای قرارگیری درست هر یک از تجهیزات در جای خود می‌باشد. به عبارت دیگر این نقشه نمای فیزیکی تابلو و محل قرارگیری تجهیزات داخل تابلو را نشان می‌دهد. این نقشه بسیار ابزار کاربردی و مهمی برای تکسین‌ها می‌باشد تا محل دقیق هر قطعه را درست در جای اصلی خود بگذارند.

لینک دانلود جزوه نقشه خوانی

لینک دانلود جزوه نقشه خوانی

انواع تابلو برق‌ها

تابلو برق ‌ها براساس کاربردی که دارند به سه دسته اصلی تقسیم بندی می‌شوند. انواع تابلو برق عبارت اند از تابلو برق صنعتی ، ساختمانی و نیروگاهی در ادامه بیشتر با هر یک آشنا می‌شویم. تابلو برق صنعتی بیشتر برای کارخانه‌ها و خطوط تولید مورد استفاده قرار می‌گیرد. تابلو برق ساختمانی وظیفه توزیع برق بین واحدها و طبقات را برعهده دارد. این مدل از تابلوهای برق شامل فیوز مینیاتوری ، کلید محافظ جان و کلید اتوماتیک می‌شوند. در شبکه برق برای توزیع و انتقال برق‌ فشار قوی از تابلوهای برقی با نام تابلو نیروگاهی یا پست برق استفاده می‌کنند.

جمع بندی

همان طور که پیشتر نیز به آن پرداختیم نقشه خوانی تابلوهای برق یکی از اصلی‌ترین مهارت‌هایی که تکنسین‌های فعال در حوزه باید به آن تسلط کافی را داشته باشند. در صورتی که نیاز به طراحی و مونتاژ تابلو برق توسط افراد با مهارت بالا دارید می‌توانید با کارشناسان ما در این حوزه تماس بگیرید.
