بانک خازنی یکی از تجهیزات کلیدی در سیستم‌های برق صنعتی و ساختمانی است که تنها به مجموعه‌ای از خازن‌ها محدود نمی‌شود، بلکه یک سیستم یکپارچه شامل تجهیزات حفاظتی، کلید زنی و کنترلی برای مدیریت توان راکتیو و بهینه‌ سازی شبکه محسوب می‌شود. در بسیاری از پروژه‌ها، پیش از ورود به مباحث محاسباتی، پاسخ به این سؤال که بانک خازنی چیست و شناخت ساختار و نحوه طراحی آن، اهمیت بالاتری دارد. جانمایی صحیح بانک خازنی در کنار مصرف‌ کننده‌های سلفی باعث کاهش انتقال توان راکتیو، کنترل جریان، کاهش تلفات، تثبیت ولتاژ و افزایش عمر تجهیزات الکتریکی می‌شود.

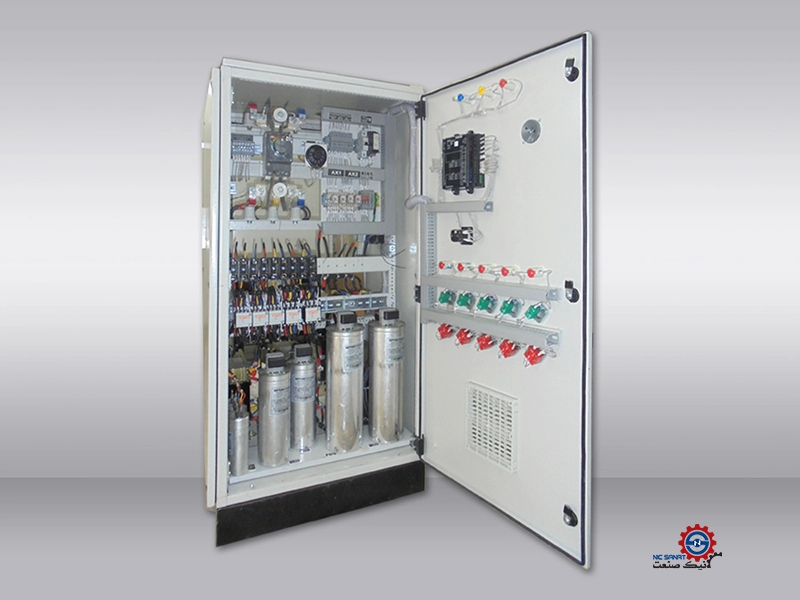

معرفی اجزای اصلی بانک خازن

اجزای بانک خازنی

خازن‌ها؛ قلب بانک خازنی

خازن‌ها مهم‌ ترین جزء بانک خازنی هستند و به‌ صورت واحدهای تک‌ فاز یا سه‌ فاز مورد استفاده قرار می‌گیرند. هر خازن مجهز به مقاومت تخلیه داخلی است تا پس از قطع برق، ولتاژ باقی‌ مانده در بازه زمانی استاندارد به سطح ایمن برسد. انتخاب نوع خازن، کلاس ولتاژ و شرایط حرارتی آن تأثیر مستقیمی بر دوام کل بانک دارد.

تجهیزات کلید زنی؛ مدیریت اتصال و قطع پله‌ها

کنتاکتورها یا کلیدهای مخصوص بانک خازنی برای قطع و وصل مراحل خازنی استفاده می‌شوند. این تجهیزات باید توان تحمل جریان هجومی اولیه را داشته باشند؛ جریانی که در لحظه اتصال خازن به شبکه ایجاد می‌شود. در بانک‌های اتوماتیک، عملکرد این کلیدها تحت فرمان رگولاتور انجام می‌گیرد.

تجهیزات حفاظتی؛ تضمین ایمنی بانک خازنی

فیوزها بخش جدایی‌ ناپذیر بانک خازنی هستند و معمولاً برای هر پله خازنی به‌ صورت مجزا نصب می‌شوند. انتخاب صحیح جریان نامی فیوز، از آسیب دیدن خازن‌ها در شرایط خطا جلوگیری می‌کند. علاوه بر آن، کلیدهای اصلی، محافظ‌های اضافه ولتاژ و سیستم اتصال زمین نقش مهمی در ایمنی کلی بانک دارند.

رگولاتور ضریب توان؛ مغز کنترلی سیستم

رگولاتور یا کنترل‌ کننده ضریب توان، با اندازه‌ گیری ولتاژ و جریان شبکه، وضعیت بهره‌ برداری بانک را مدیریت می‌کند. این تجهیز تعیین می‌کند کدام پله خازنی در چه زمانی وارد مدار شود یا از آن خارج گردد و به همین دلیل نقش کلیدی در پایداری عملکرد بانک دارد.

راکتورها؛ کنترل هارمونیک و جریان هجومی

در برخی بانک‌های خازنی، به‌ ویژه در شبکه‌هایی با بار غیرخطی، از راکتورهای سری استفاده می‌شود. این راکتورها برای جلوگیری از تشدید هارمونیکی و کاهش تنش الکتریکی بر خازن‌ها به کار می‌روند و بخشی از طراحی حرفه‌ای بانک محسوب می‌شوند.

تابلو بانک خازنی؛ بستر تجمیع تجهیزات

تمام اجزای بانک خازنی درون یک تابلو فلزی استاندارد نصب می‌شوند. این تابلو شامل شین‌ها، تجهیزات حفاظتی، سیستم تهویه و ادوات کنترلی است. اجرای صحیح تابلو و رعایت اصول ایمنی در نصب و مونتاژ تابلو برق خازنی تأثیر مستقیمی بر عملکرد بلند مدت سیستم دارد.

کاربردهای بانک خازنی در صنعت و ساختمان

  • صنایع سنگین: جبران توان راکتیو موتورهای القایی و کاهش تلفات شبکه
  • ساختمان‌ها و مراکز تجاری: بهبود ضریب توان و کاهش هزینه‌های برق
  • شبکه‌های توزیع و پست‌های برق: تثبیت ولتاژ و افزایش ظرفیت انتقال

نکات مهم طراحی و نگهداری

در طراحی بانک خازنی باید به انتخاب صحیح فیوزها، کنتاکتورها، سطح مقطع کابل‌ها و مقاومت‌های تخلیه توجه ویژه داشت. در سیستم‌هایی با اعوجاج هارمونیکی بالا، استفاده از بانک‌های دارای راکتور تنظیم‌ شده ضروری است. همچنین بررسی دوره‌ای تجهیزات، تهویه مناسب تابلو و آشنایی با نقشه مدار فرمان بانک خازنی برای بهره‌ برداری ایمن و پایدار اهمیت زیادی دارد.

جمع بندی

بانک خازنی به‌ عنوان یک سیستم یکپارچه شامل خازن‌ها، تجهیزات حفاظتی، کنترلی و کلید زنی، نقش مهمی در بهبود ضریب توان، کاهش تلفات و تثبیت ولتاژ شبکه‌های صنعتی و ساختمانی دارد. شناخت انواع بانک خازنی، اجزای اصلی آن و اصول طراحی و نگهداری صحیح، به انتخاب بهینه و افزایش عمر تجهیزات الکتریکی کمک کرده و عملکرد پایدار و ایمن شبکه برق را تضمین می‌کند.
