تابلو برق خازنی چیست؟
پیش‌تر با تابلو برق ، روش کار و انواع آن آشنا شدیم در واقع تابلو برق یک روش برای مدیریت جریان الکتریک در مراکزی مانند ادارات دولتی و خصوصی ، صنایع کوچک و بزرگ و منازل مسکونی مورد استفاده قرار می‌گیرد. تابلو برق خازنی نوعی از تابلوهای برق که به منظور بهبود ضریب توان در سیستم‌های توزیع مورد استفاده قرار می‌گیرد. در واقع این نوع از تابلو از خازن به منظور جبران فازهای بار یا مقاومت القایی مانند موتورهای الکتریکی ، ترانسفورماتورها و… مورد استفاده قرار می‌گیرد. استفاده از تابلو برق بانک خازنی باعث بهبود ضریب توان ، کاهش تلفات انرژی و افزایش ظرفیت شبکه در سیستم شما می‌شود. در ادامه بیشتر با ویژگی‌های این نوع از تابلو برق آشنا می‌شویم.
نصب و مونتاژ تابلو برق خازنی
نحوه‌ی عملکرد تابلو برق خازنی نسبت به کارایی و توان آن متفاوت است.از تابلو بانک خازنی در تجهیزات مختلفی مانند ترانس، سیم پیچ، موتور و …استفاده می‌شود و در صنایع آسانسور، پروژکتور، ترانس لامپ و…کاربرد دارد.
برای نصب و مونتاژ تابلو برق خازنی می‌توانید با شماره 87700210-021 تماس بگیرید و به صورت تلفنی استعلام قیمت بگیرید و از مشاوران ما اطلاعات لازم را کسب کنید.
شرکت نیک صنعت ارائه دهنده خدمات مربوط به، پروژه اتوماسیون صنعتی نصب و مونتاژ تابلو برق خازنی را در زمان کوتاهی و با کیفیت بالا انجام می‌دهد و با توجه به اینکه پروژه‌های بسیار زیادی در این حوزه انجام داده است، نصب و مونتاژ تابلو برق خازنی به صورت تخصصی توسط تیم فنی انجام می‌شود.
خدمات انجام پروژه نصب و مونتاژ تابلو برق خازنی و پشتیبانی فنی با مناسب‌ترین قیمت
انواع تابلو برق خازنی
تابلو برق یو پی اس دارای انواع مختلفی است:
- تابلو برق خازن فیوز کمتر
- تابلو برق خازن داخلی
- تابلو برق خازن خارجی
- تابلو برق خازنی ثابت
- تابلو برق خازن هوایی
- تابلو برق خازن اتوماتیک
- تابلو برق خازن فوق فشار قوی
تابلو برق خازن فیوز کمتر
در این مدل تابلو بانک خازنی چینش آن به صورت ساده و کم می‌باشد که در اول از اتصال واحد فیوز برای ساختن یک رشته خازن استفاده می‌شود پس از آن اتصال به شکل موازی به تابلو بانک خازنی از طریق رشته‌های خازنی انجام می‌شود و سپس سه تابلو بانک خازنی که فازهای مشابه دارند را به صورت دلتا به تابلو بانک خازنی متصل می‌شود.
تابلو برق خازن داخلی
در تابلو برق خازن داخلی اجزای سازنده به صورت سری و موازی چیده می‌شوند و به صورت جداگانه توسط فیوز محافظت می‌شوند.این تابلو برق خازن داخلی به دلیل اینکه اجزای سازنده‌ی آن در یک محفظه نگه داری می‌شوند عمر طولانی دارد.
تابلو برق خازن خارجی
در این نوع تابلو بانک خازن خارجی نیز اجزای سازنده به شکل موازی به هم اتصال دارند.در این مدل هر خازن توسط هر واحد فیوز محافظت می‌شود که در هنگام بروز مشکل بتوان قسمت دارای مشکل را به راحتی تشخیص داد و به موقع تعمیر آن را انجام داد.
اصلی ترین اهداف تابلو بانک خازنی
همان طور پیش تر مطالعه کردید این نوع از تابلوهای برق ویژگی‌های بسیار خوب و مطلوبی دارند که در صنایع گوناگون به منظور بهبود و جبران فازهای بار مورد استفاده قرار می‌گیرند. حال در ادامه به صورت ویژه با ویژگی این تابلو برق آشنا می‌شویم پس تا انتها ما را دنبال کنید.
بهبود ضریب توان
اصلی ترین دلیل برای استفاده از تابلو برق بانک خازنی بهبود ضریب توان می‌باشد. ضریب توان در واقع نشان دهنده کارایی سیستم در استفاده از انرژی می‌باشد. پس استفاده از این نوع تابلو می‌تواند کارایی سیستم شما را به شکل چشمگیری افزایش دهد و به طور مستقیم برروی راندمان کاری شما اثرگذار باشد. اگر در سیستم صنعتی شما ضریب توان کمتر از 1 را نشان دهد معنای آن مصرف بخشی از انرژی به صورت غیر موثر است. با اضافه شدن خازن به تابلو برق جریان مغناطیسی اجاد شده توسط بارهای inductive جبران و باعث افزایش ضریب توان کلی در سیستم شما می‌شوند.
کاهش تلفات انرژی
یکی از بخش‌های که تابلو برق خازنی اثرگذاری خوبی از خود نمایش می‌گذارد در کاهش تلفات انرژی در سیستم می‌باشد. با بهبود ضریب توان ، جریان‌های غیر ضروری با کاهش روبرو و در نتیجه تلفات انرژی و هزینه‌های اضافی وابسته به آن کاهش می‌یابد. اگر بخواهیم با دید تخصصی‌تر این موضوع را بررسی کنیم باید گفت که به دلیل مصرف خازن‌ها از توان راکتیو در محل جریان کمتری از کابل‌ها عبور می‌کند. به همین دلیل با کاهش جریان تلفات حرارتی در خطوط کاهش می‌یابند این موضوع برای شبکه‌های بزرگ و طولانی از اهمیت بسیار زیادی برخودار می‌باشد.
افزایش ظرفیت مفید ترانسفورماتور
این المان نیز بسیار با ضریب توان مرتبط و کاهش تلفات وابسته بوده و این نوع بسیار برروی آن اثر مستقیم می‌گذارند. با بهبود در ضریب توان ظرفیت شبکه با افزایش روبرو شده و در واقع می‌تواند انرژی را به صورت موثر‌تری انتقال دهد. به عبارت دیگر زمانی که توان زیادی از شبکه دریافت شود باعث بالا رفتن و افزایش جریان کل مدار می‌شود. این بالا رفتن جریان کلی مدار باعث اشباع زودتر ترانسفورماتور ، افت ولتاژ و کاهش عمر تجهیزات می‌شود. با نصب و استفاده از تابلو برق بانک خازنی و تلید توان راکتیو در محل جریان کشی از خط کاهش یافته و ترانس و کابل فضای بیشتر برای انتقال توان اکتیو دارند.
تغییر ضریب توان مصرف کننده
اصلی نکته درباره ضریب توان ثابت بودن مقدار آن و عدم تغییر این مقدار توسط افراد می‌باشد. البته این به منظور عدم بهبود این مقدار در سیستم شما نمی‌باشد کاربران می‌توانند ضریب توانی که از شبکه دریافت می‌کنند را متناسب با نیاز خود بهبود ببخشند. به منظور اینکه ضریب توان از دید شبکه نزدیک برق نزدیک به مقدار مجاز یعنی 1 باشد می‌توان از خازن مناسب در کنار هر مصرف کننده استفاده کرد. بر اساس مصوب شرکت برق هر منطقه ضریب توان پایین تر از 0.9 مشمول جریمه می‌شود. بنابراین استفاده از تابلو برق خازنی در شرایط که ضریب توان شما پایین‌تر از مقدار مجاز است به یک ضرورت تبدیل می‌شود.

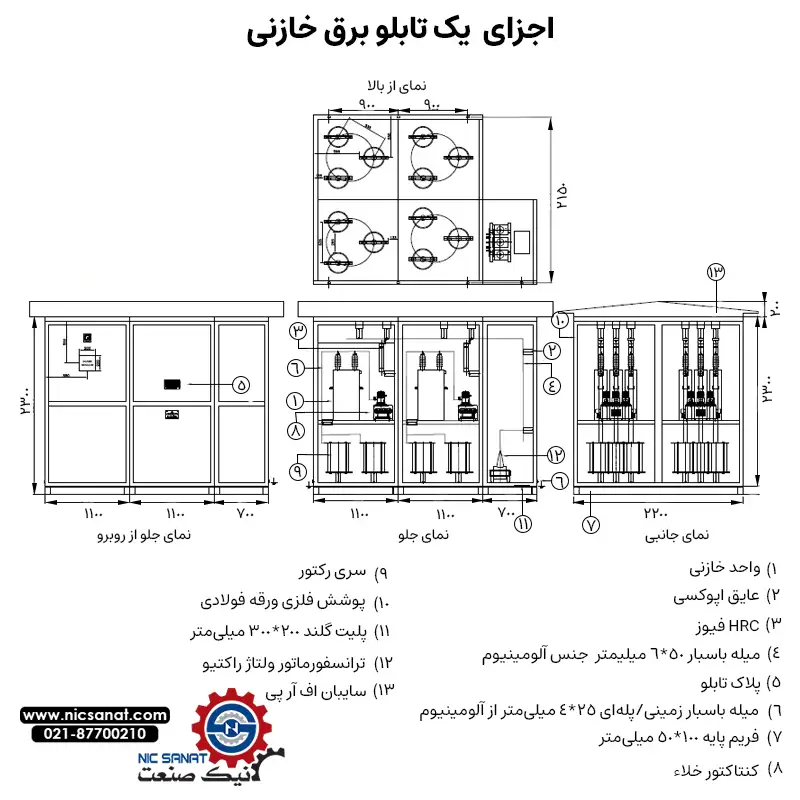

اجزای اصلی تابلو برق خازنی
تابلو بانک خازنی به صورت عمده از بخش اصلی یعنی اجزای قدرت و اجزای کنترل و حفاظت تشکیل شده است.
اجزای قدرت
دسته اول یعنی اجزای قدرت بخشی هستند که به صورت مستقیم با توان راکتیو و الکتریکی کار و انرژی را به صورت مطلوب جابه‌جا می‌کنند. اجزای این بخش شامل کلید اصلی یا کلید هوایی ، شینه‌ها، خازن قدرت ، کنتاکتور خازنی ، فیوز و کابل‌ها به همراه ترمینال ها می‌باشد. در ادامه بیشتر با کاربرد و روش کار هر جزء آشنا می‌شویم.
- کلید هوایی
وظیفه اتصال و یا قطع کل جریان الکتریسته مدار بر عهده این کلید می‌باشد.
- شینه‌ها
شینه‌ها در یک تابلو برق خازنی وظیفه انتقال و توزیع جریان برق به پله‌ها را بر عهده دارند.
- خازن قدرت
در واقع تولید کننده توان راکتیو برای جبران ضریب توان توسط خازن قدرت در مدار انجام می‌شود.
- کنتاکتور خازنی
کنتاکتور خازنی وظیفه اتصال و قطع هر پله خازنی به شبکه را دارد.
- فیوز یا بریکر پله
همان‌طور که می‌دانید فیوزها یک عمل خاص که آن محافظت از پله خازنی در برابر اتصال کوتاه و جریان اضافی سیستم را برعهده دارند. انتخاب فیوز مناسب مهم‌ترین بخش استفاده آن در سیستم می‌باشد.
- ترمینال و کابل‌های قدرت
ترمینال‌ها و کابل‌های قدرت در واقع یک عنصر متصل کننده تمامی اجزای بالا بایکدیگر و بار اصلی می‌باشند.
اجزای کنترلی و محافظتی
همان‌طور که از نام این بخش مشخص این دسته از اجزای تابلو بانک خازنی مسئول اصلی تشخیص ، فرمان و حفاظت از سیستم شما می‌باشد. اجزای این بخش شامل رگولاتور ضریب توان ، ترانس جریان ، فیوزهای کنترل و ترموستات و فن‌های تهویه می‌شوند. در ضمن لامپ‌هاب سیگنال و ماژول‌های حفاظتی اضافه از دیگر اجزای این سیستم می‌باشند. در ادامه بیشتر با هر کدام آشنا می‌شویم.
- رگولاتور ضریب توان
این جزء در واقع یکی از اصلی‌ترین اجزای سیستم برای پایش ضریب توان و کنترل اتوماتیک پله‌های خازنی می‌باشد.
- ترانس جریان و CT
این سیم پیچ در واقع ارسال کننده اصلی جریان شبکه به رگولاتور جهت محاسبه ضریب توان می‌باشد.
- فیوزکنترل یا MCB
این نوع از فیوزها به منظور حفاظت از مدارهای کنترلی تغذیه رله‌ها و تجهیزات مورد استفاده قرار می‌گیرند.
- سیستم تهویه
از جمله اجزاء محافظت در سیستم که به منظور جلوگیری از افزایش دما مورد استفاده قرار می‌گیرند سیستم تهویه و ترمستات می‌باشد.
- لامپ‌های سیگنال
البته این قسمت با کمک شستی‌های استارت و استپ کامل می‌شود. با کمک این اجزا وضعیت تابلو و سیستم به نمایش گذاشته می‌شود . در صورت نیاز از کنترل دستی استفاده می‌شود.
- ماژول‌های اضافه
این قسمت در تمامی تابلوهای بانک خازنی کاربرد ندارد و بیشتر در تابلوها با کاربری بیشتر مورد استفاده قرار می‌گیرد.
ویژگی‌های تابلو برق خازنی
- توانایی تحمل حرارت بالا
- توانایی تحمل بالا در تبادل توان و جریان
- دارای عایق در دمای خیلی بالا و پایین
- تحمل جریان زیاد در هنگام اتصال به شبکه
مراحل مونتاژ تابلو برق خازنی
مونتاژ تابلو برق یک کار بسیار تخصصی که باید توسط متخصصین این حوزه با افراد با تجربه انجام شود. این فرآیند باید مرحله به به مرحله و بسیار با دقت انجام شود.
طراحی اولیه تابلو برق
این مرحله درواقع اولین قسمت از شروع مونتاژ تابلو برق خازنی می‌باشد. مهندس یا تکنسین طراح باید در هنگام طراحی توان راکتیو مورد نیاز شمارا به صورت دقیق بدست آورد. با انتخاب توان راکتیو مناسب باید تعداد و ظرفیت پله‌ها همچنین ولتاژ کاری و نوع سیستم مشخص شود. در ضمن باید در نظر داشت که آیا سیستم در حال طراحی شما نیاز به فیلتر هامونیک دارد یا خیر. در ضمن باید نوع تابلو زمینی یا دیواری بودن با توجه به محیط محل نصب در نظر گرفته شود.
آماده سازی تابلو برای نصب تجهیزات
این مرحله بسیار مهم و اساسی ودر هنگام انتخاب باید المان ویژه‌ای توجه کرد. در ابتدا باید تابلو فلزی با اماکن تهویه مناسب سیستم شما را انتخاب کنید. در این مرحله توجه به نکاتی مانند IP مناسب و محل قرارگیری سیستم تهویه مهم می‌باشد. قبل از نصب دیگر اجزا ابتدا باید محل قرارگیری هر جزء تابلو برق خازنی مشخص و ریل‌ها ، شینه‌ها و پایه‌ها داخل تابلو نصب شوند.
شروع نصب تجهیزات قدرت
بعد انتخاب تابلو و نصب اجزای ابتدایی شروع به نصب اجزای قدت می‌کنیم. این فرآیند با نصب کلید اصلی بروری تابلو آغاز می‌شود. شینه‌های مسی و آلومینیومی و تقسیم بندی فازها دیگر مرحله بعدی نصب هستند. در بخش سوم نصب تجهیزات باید پله‌های خازنی را با فاصله کافی از یکدیگر نصب کنیم تا امکان تهویه سیستم به خوبی وجود داشته باشد. بعد از تمام نصب پله‌های خازنی باید کنتکتورهای خازنی در محل خود نصب با دیگر تجهیزات سیستم با کمک کابل‌ها ارتباط برقرار کنند. آخرین تجهیزاتی که در محل خود نصب می‌شوند فیوزها یا MCB که برای هر پله بین کنتاکتور و خازن باید اتفاق بیوفتد. در انتها وقتی تمامی اجزاء در محل خود قرارگرفته‌اند باید به سراغ اتصال کابل‌های قدرت برویم و به صورت دقیق انجام شود.
شروع نصب تجهیزات کنترل و حفاظت

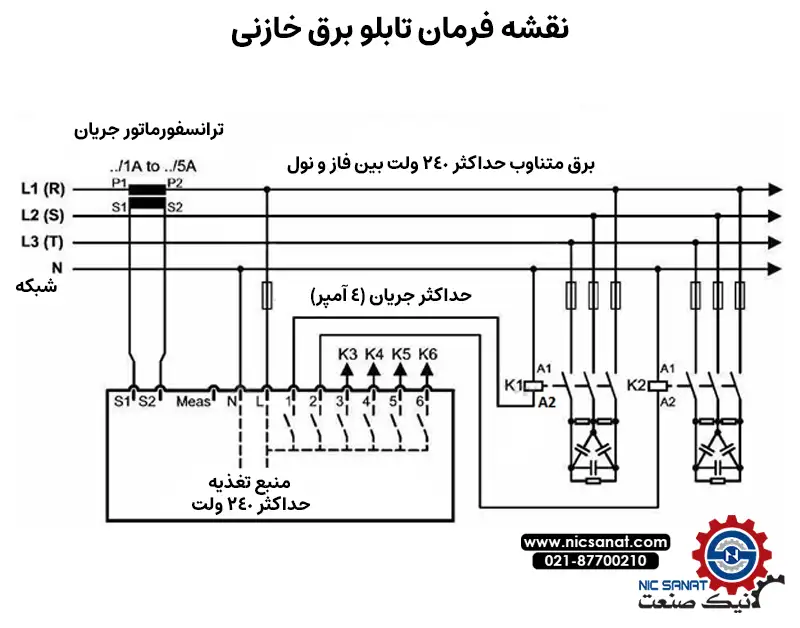

بعد از اتمام نصب تجهیزات فدرت تابلو بانک خازنی باید اجزای کنترلی و حفاظتی در محل خود قرار بگیرند. ابتدا و اولین قسمت با ترانس CT روی یکی از فازهای خروجی نصب شوند در ضمن ترانس جریان یا CT باید به ورودی رگولاتور ضریب توان متصل شود. بعد از اتمان نصب ترانس جریان باید رگولاتور ضریب توان را در داخل یا بیرون از تابلو نصب شود. دهنگام نصب این رگولاتور توجه کنید خروجی آن باید به بوبین کونتاتور متصل شوند. نصب فیوز و سیستم تهویه برای محافظت از تابلو آخرین اجزای کنترلی می‌باشند.
تنظیم و تست نهایی
با اتمام مرحله قبلی به صورت عملی باید سیستم برای سیستم و فرآیند مدنظر شما آمادسازی یا به عبارت دیگر مناسب سازی شود. بعد از اتمام مناسب سازی تمامی اجزای به صورت کامل مورد بررسی و تست قرار بگیرید. اتصالات فازها ، نول‌ها و ارت به دقت باید بررسی شوند. تست مقاومت عایقی سیم‌ها با اهم متر ، تنظیم رگولاتور و روشن کردن تابلو به صورت تست دستی پله‌ها دیگر قسمت تست نهایی سیستم می‌باشد.
