آموزش شینه بندی تابلو برق

آموزش شینه بندی تابلو برق

شینه کشی تابلوهای برق بخش مهمی از ساخت تابلو برق و مونتاژ آن می‌باشد. در صورتی این بخش به صورت اصولی و درست مراحل خود را طی نکند هم از نظر ایمنی میتواند خطناک باشد و همچنین با افت کیفیت و خرابی در تجهیزات روبرو می‌شویم. همان طور که می‌دانید شینه در واقع هادی از جنس مس و یا آلومینیوم که وظیفه انتقال جریان اصلی الکتریکی را برعهده دارند. این شینه‌های الکتریکی دارای رنگ بندی های استاندارد قرمز برای فاز R ، زرد برای فاز S ، آبی برای فاز T ، مشکی و یا آبی روشن برای نول و در اخر ارت که به رنگ سبز و زرد می‌باشد. شینه‌ها پایه و اساس اصلی تابلوهای فشار ضعیف به شمار می‌روند. ساختن شینه‌ها شامل مراحلی مانند ماشین کاری ، خم کاری و شکل دهی می‌باشد. تمامی این مراحل مهم و با دقت بسیار بالایی باید انجام شود. دقت در این مراحل می‌تواند از ایجاد فشار بیش از حد برروی شینه جلوگیری کند.

محل اتصال شینه

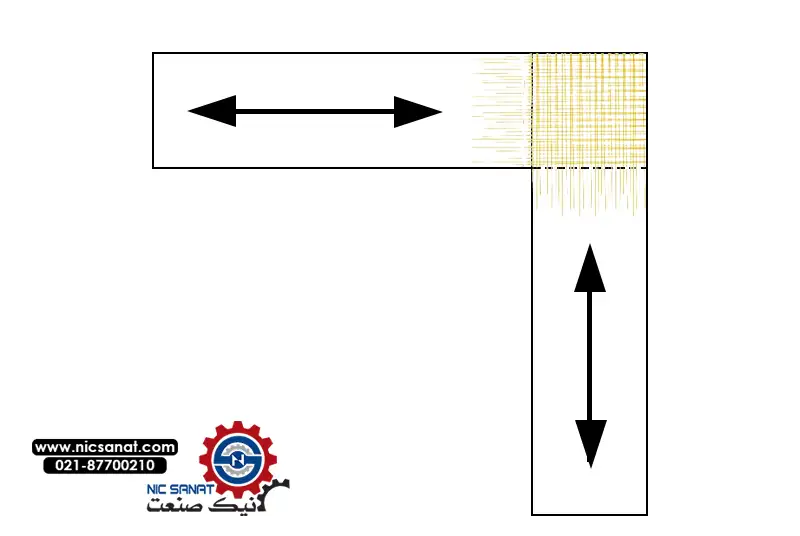

محل اتصال شینه یکی از اصلی ترین بخش‌های شینه می‌باشد. تمامی قوانینی که پیشتر به آن پرداختیم درباره محل اتصال شینه نیز صدق می‌کند. کیفیت اتصال به پارامترهای مهمی مانند اندازه شینه ، شرایط محل نصب و فشار وارده به محل اتصال نیز بستگی دارد. البته تعداد پیچ‌ها و مقدار سفت شدن آن نیز بی تاثیر نیست و می‌تواند اثر مثبت خود را بگذارد. محل اتصال شینه از جمله مواردی که باید به صورت دقیق فرآیند انجام شود. یکی دیگر از موارد مهم در محل اتصال اندازه آن می‌باشد. سطح مقطع روی  شینه باید 5 برابر ارتفاع آن باشد. برای درک بهتر این موضوع به تصویر زیر نگاه کنید. سطح تماس A 5 برابر سطح مقطع B می‌باشد. البته باید به این موضوع توجه داشته باشید که محل اتصال شینه‌های فرعی با توجه به شرایط و سطح تماس آن ها می‌تواند کوچکتر باشد.

طراحی و انتخاب شینه مناسب

محاسبه سطح مقطع شینه باید با توجه و براساس جریان نامی ، دمای محیط و استانداردها انتخاب شود. در قدم دوم چیدمان تجهیزات و شینه‌ها در طراحی بسیار مهم فاصله کافی بین شینه‌ها و تجهیزات باید وجود داشته باشد. این فاصله گذاری درست باعث جلوگیری از اتصال کوتاه و جرقه در مدار شما می‌شود. پشتیبانی مکانیکی دیگر مورد است که در هنگام طراحی و نصب مورد توجه قرار بگیرد. برای پشتیبانی مکانیکی شینه‌ها را روی باس بار ساپورت یا عایق‌های شینه گیر نصب می‌شوند.

فشار محل اتصال شینه

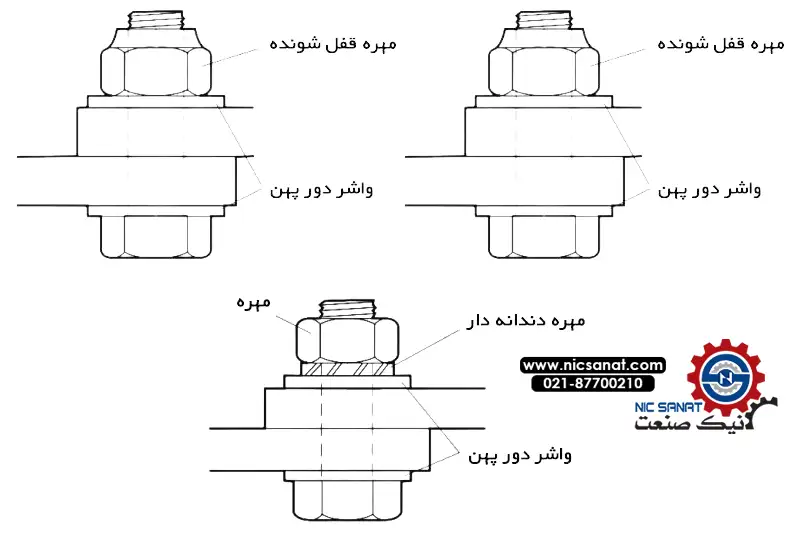

فشار اتصال بین شینه‌ها با استفاده و کمک از پیچ‌ها تامین می‌شود. برای انتخاب پیچ ‌ها باید به مواردی مانند سایز ، کیفیت ، تعداد و گشتاور اتصال آن‌ها براساس جریان و اندازه شینه‌ها تعیین می‌شود. به طور مثال اگر گشتاور سفت کردن پیچ‌ها زیاد باشد و یا تعداد آن‌ها کمتر از مقدار مورد نیاز باشد شینه با اعوجاج مواجه می‌شود. این موج باعث میشود سطح تماس موثر شینه به شکل چشمگیری کاهش پیدا کند. بنابراین به شما توصیه می‌کنیم فشاز وارده در محل نصب شینه را به کمک پیچ‌ها و به کمک واشرها به خوبی توزیع کنید.

شرایط محل اتصال

محل اتصال باید دارای شرایط مناسبی باشد در قدم اول به اکسیداسون محل اتصال توجه ویژه‌ای کنید. قبل از نصب توجه کنید که محل نصب عاری از هرگونه کربنات مس باشد. شینه‌ها به آماده سازی خاصی نیاز ندارند ولی محل نصب آن چرا باید هرگونه تیرگی و خرابی مشهود را از بین برد. برای تمیز کاری از اسید استفاده نکنید به غیر از خطراتی که دارد با محل که را شستشو دهید تا اسید که در محل مانده به صورت کامل خنثی شود. سعی کنید خراش‌های ایجاد شده برروی شینه عمودی بر خراش‌های محل اتصال باشد.

مراحل شینه کشی

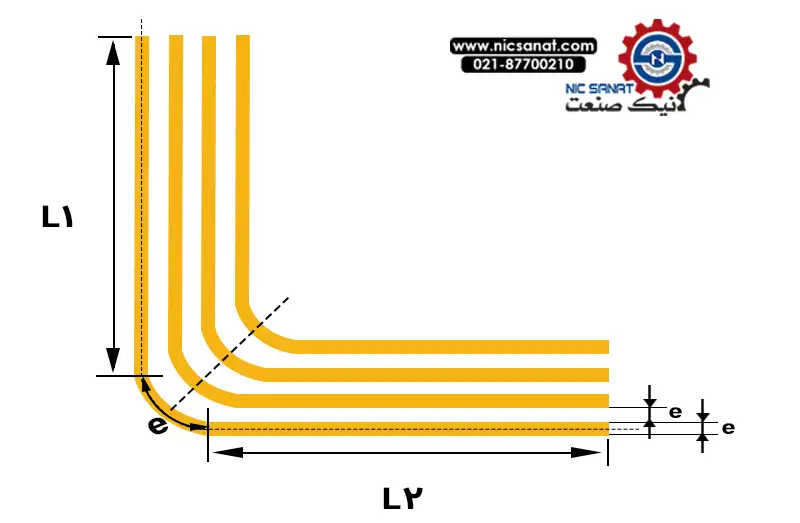

همان طور که پیشتر نیز پرداختیم شینه کشی دارای مراحل مهمی مانند ماشین کاری ، خم کاری و شکل دهی می‌باشد. فلز مس از جمله فلزات نرم به شمار می‌رود بنابراین شکل دهی به این فلز به صورتخشک انجام می‌شود. اما برای انجام فرآیند سوراخ کاری و برشکاری با سرعت بالا باید روانکاری انجام شود. برای انجام فرآیند سوراخ کاری می‌توانید از مته فولادی استفاده کنید تا بار مورد نظر شما در سریع ترین زمان ممکن برداشته شود. در هنگام خمکاری به این موضوع توجه داشته باشید که شینه‌ها باید به اندازه عرض خود با هم فاصله داشته باشند. این مقدار در نقشه‌ها با حرف e نشان داده‌ می‌شود. بعد از عبور از مرحله خم کاری با رعایت اصول شینه‌ها روی شینه گیر نصب می‌‌کنیم. برای ایجاد فاصله گذاری ایمن و مناسب باید به ولتاژ نامی که از هر شینه عبور می‌کند توجه کنیم. در هنگام عایق کاری از رنگ‌های عایق مناسب رنگ فازها استفاده کنید تا شناسایی آن‌ها برای شما آسان تر باشد. در ضمن به این موضوع توجه ویژه داشته باشید که اتصال تجهیزات مانند کلیدها ، فیوزها ، کنتاکتورها و… باید با پیچ و مهره مناسب به شینه متصل شود.

جمع بندی

قفل شروع به نصب شینه دقت کنید که تابلو باید بدون برق باشد در ضمن از قفل گذاری آن نیز قافل نشوید. در زمان نصب حتما از تجهیزات محافظتی مانند دستکش عایق و ابزار ایمنی استفاده کنید. در تابلو‌های پرقدرت گاهی از شینه‌های دوبل یا موازی استفاده می‌شود. این کار برای تامین امنیت اپراتور سیستم و کاربران ان می‌باشد. دقت کنید که فاصله هوایی و خزشی حتما طبق استانداردهای بین المللی رعایت شود. برای دریافت اطلاعات بیشتر می‌توانید با کارشناسان نیک صنعت در تماس باشید.
