تفاوت ترموکوپل با RTD در دقت اندازه‌ گیری، محدوده دمای کاری، سرعت پاسخ، پایداری، هزینه و نحوه اتصال به تجهیزات کنترلی مشخص می‌شود. ترموکوپل معمولاً برای اندازه‌ گیری دماهای بالا و شرایط صنعتی سخت مناسب است؛ درحالی‌ که RTD در بسیاری از کاربردهای حساس، به دلیل دقت و تکرار پذیری بیشتر، انتخاب مناسبی محسوب می‌شود. بنابراین، برای انتخاب بین این دو حسگر باید شرایط فرایند، دمای مورد نیاز و الزامات سیستم کنترل را در نظر گرفت.

مقایسه ترموکوپل و RTD

تفاوت ترموکوپل و RTD در یک نگاه

این دو حسگر با روش‌های متفاوتی دما را اندازه ‌گیری می‌کنند و همین تفاوت بر عملکرد آن‌ها در محیط‌های صنعتی تأثیر می‌گذارد. جدول زیر مهم ‌ترین ویژگی‌های آن‌ها را مقایسه می‌کند.

معیار مقایسه ترموکوپل RTD
دقت اندازه‌ گیری معمولاً کمتر معمولاً بیشتر
محدوده دمایی گسترده، به‌ ویژه در دماهای بالا معمولاً محدودتر
سرعت پاسخ اغلب سریع‌تر وابسته به طراحی و نصب
پایداری بلند مدت امکان رانش بیشتر معمولاً پایداری بالاتر
هزینه اولیه اغلب پایین‌ تر اغلب بالاتر
روش اندازه‌ گیری ولتاژ حرارتی مقاومت الکتریکی
سیم‌ کشی سیم مناسب نوع ترموکوپل اتصال دو، سه یا چهار سیمه
کاربرد شاخص کوره‌ها و فرایندهای دمای بالا کنترل دقیق و پایدار دما

این مقایسه عمومی است و مشخصات واقعی به مدل حسگر، کلاس دقت، جنس و ضخامت پوشش محافظ (غلاف)، شرایط نصب و تجهیزات اندازه‌ گیری بستگی دارد.

مقایسه ترموکوپل و RTD از نظر مشخصات فنی

 دقت و تکرار پذیری

در بسیاری از کاربردهای صنعتی، RTD پلاتینی به دلیل رابطه قابل پیش ‌بینی مقاومت و دما، دقت و تکرار پذیری بالایی ارائه می‌دهد. این ویژگی در فرایندهایی که تغییرات کوچک دما اهمیت دارند، ارزشمند است. ترموکوپل نیز با انتخاب نوع مناسب و کالیبراسیون صحیح می‌تواند اندازه‌ گیری قابل اعتمادی داشته باشد؛ اما میزان خطا به نوع و شرایط استفاده وابسته است.

 محدوده دمای کاری

ترموکوپل‌ها در انواع مختلفی مانند K، J و S ساخته می‌شوند و برخی از آن‌ها برای دماهای بسیار بالا مناسب‌اند. به همین دلیل در کوره‌ها و تجهیزات حرارتی کاربرد گسترده‌ای دارند.RTDها معمولاً برای محدوده‌های دمایی متوسط و کنترل دقیق مناسب هستند. با این ‌حال، محدوده مجاز هر دو حسگر باید از مشخصات فنی سازنده بررسی شود.

سرعت پاسخ و پایداری

سرعت پاسخ فقط به نوع حسگر وابسته نیست؛ قطر المان، جنس غلاف، نحوه نصب و تماس حرارتی نیز مؤثرند. ترموکوپل‌های کوچک معمولاً سریع واکنش نشان می‌دهند، در حالی‌ که RTDهای دارای ساختار بزرگ‌ تر ممکن است کندتر باشند. از طرف دیگر، RTDهای مناسب می‌توانند پایداری مطلوبی در اندازه‌ گیری بلند مدت داشته باشند.

 هزینه و نگهداری

ترموکوپل‌ها اغلب هزینه اولیه پایین‌ تری دارند و برای بسیاری از کاربردهای دمای بالا گزینه اقتصادی هستند. RTD ممکن است قیمت بیشتری داشته باشد، اما در فرایندهای حساس، دقت و پایداری آن می‌تواند اهمیت بیشتری از هزینه خرید داشته باشد. هزینه نهایی باید با درنظرگرفتن تجهیزات جانبی، کالیبراسیون، نصب و تعویض سنسور محاسبه شود.تفاوت ترموکوپل و RTD در نصب و اتصال به پی ال سی

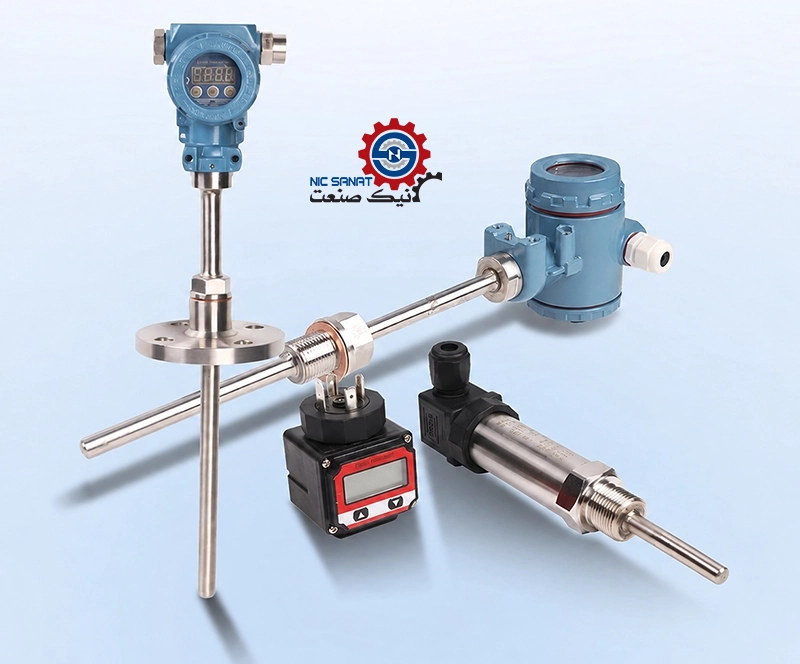

تفاوت ترموکوپل و RTD در نصب و اتصال به PLC

ترموکوپل سیگنال ولتاژی کوچکی تولید می‌کند؛ بنابراین به ورودی سازگار، سیم جبرانی متناسب با نوع ترموکوپل و جبران اتصال مرجع نیاز دارد. در مقابل، RTD برای اندازه‌ گیری مقاومت به مدار مناسب نیازمند است. اتصال سه‌ سیمه یا چهار‌سیمه می‌تواند اثر مقاومت سیم‌ها را کاهش دهد. پیش از نصب باید نوع ورودی کنترلر، محدوده اندازه‌گیری، روش سیم‌ کشی و تنظیمات نرم‌ افزاری بررسی شوند. برای آشنایی با جزئیات این فرایند، مقاله اتصال ترموکوپل به PLC را مطالعه کنید.

عملکرد حسگرها در شرایط صنعتی مختلف

در محیط‌هایی مانند کوره‌ها، تجهیزات حرارتی و فرایندهای دارای دمای بالا، ترموکوپل مناسب می‌تواند انتخاب کاربردی باشد. در محیط‌های دارای لرزش، شوک یا خوردگی نیز جنس غلاف، طراحی مکانیکی و نحوه نصب اهمیت زیادی دارد.در مقابل، برای مخازن، خطوط تولید و سیستم‌هایی که کنترل پایدار دما اهمیت دارد، RTD می‌تواند گزینه مناسبی باشد. انتخاب مدل باید بر اساس دمای واقعی، شرایط محیطی و الزامات فرایند انجام شود. اگر می‌خواهید با ویژگی‌ها و کاربردهای این حسگر بیشتر آشنا شوید، مقاله سنسور RTD چیست و چه کاربردهایی دارد؟ را بخوانید.

اشتباهات رایج هنگام انتخاب حسگر دما

انتخاب صرفاً بر اساس قیمت، نادیده‌ گرفتن محدوده دمایی، استفاده از ورودی نامناسب PLC و بی‌ توجهی به جنس غلاف از اشتباهات رایج هستند. همچنین نباید فرض کرد که همه ترموکوپل‌ها سریع‌ تر یا همه RTDها دقیق‌ترند؛ عملکرد واقعی به طراحی و شرایط کاربرد بستگی دارد.

ترموکوپل بهتر است یا RTD؟ راهنمای انتخاب

هیچ‌ کدام در تمام شرایط برتری مطلق ندارند. اگر اندازه‌ گیری دمای بالا، پاسخ سریع یا هزینه اولیه کمتر اولویت دارد، ترموکوپل مناسب می‌تواند انتخاب مطلوبی باشد. اگر دقت، تکرار پذیری و پایداری اندازه‌ گیری در محدوده کاری اهمیت بیشتری داشته باشد، RTD معمولاً گزینه قابل بررسی‌ تری است. در هر دو حالت، سازگاری با کنترلر، کلاس دقت، شرایط نصب و مشخصات سازنده باید پیش از خرید ارزیابی شوند.

راهنمای انتخاب ترموکوپل یا RTD مناسب

جمع‌ بندی

تفاوت ترموکوپل با RTD به نیاز فرایند و شرایط اندازه‌ گیری وابسته است. ترموکوپل در بسیاری از کاربردهای دمای بالا و محیط‌های صنعتی سخت قابل استفاده است؛ RTD نیز برای اندازه‌ گیری دقیق و پایدار در محدوده مناسب خود کاربرد دارد. بررسی دیتاشیت، تجهیزات کنترلی و شرایط نصب، مبنای انتخاب صحیح و کاهش خطاهای اندازه‌ گیری است.
