آشنایی با سیم بندی کلید سه حالته و ساختار عملکرد آن

کلید سه حالته یکی از اجزای مهم در برق صنعتی است که دارای سه وضعیت می‌باشد: دو حالت وصل (۱ و ۲) و یک حالت قطع (۰) این کلید که به نام‌های مختلفی مثل کلید یک صفر دو یا چنج‌ آور با صفر شناخته می‌شود، مزیت اصلی‌اش در داشتن حالت قطع مرکزی است که امکان کنترل ایمن مدار را فراهم می‌آورد. ساختار داخلی این کلید از پلاتین یا کنتاکت‌های الکتریکی تشکیل شده و با جابجایی اهرم آن، مسیر جریان تغییر می‌کند. نوع کنتاکت‌ها و آرایش ترمینال‌ها بسته به کاربرد کلید متفاوت است.

انواع کلید سه حالته از نظر مکانیزم عملکرد

کلیدهای سه حالته از نظر عملکرد مکانیکی به چند گروه اصلی تقسیم می‌شوند:

• کلید سه حالته ساده: پس از تغییر وضعیت، در همان حالت باقی می‌ماند و بیشتر در فرمان‌های معمول صنعتی استفاده می‌شود.
• کلید سه حالته با برگشت فنری: پس از برداشتن نیرو، به حالت اولیه باز می‌گردد و معمولاً در کنترل‌های لحظه‌ای کاربرد دارد.
• کلید سه حالته سوئیچ ‌دار یا قابل قفل: امکان قفل شدن در یک وضعیت مشخص را فراهم می‌کند و در مدارهای ایمنی و کنترل محدود مورد استفاده قرار می‌گیرد.

مشخصات الکتریکی مهم قبل از سیم بندی

پیش از اجرای سیم بندی کلید سه حالته، بررسی مشخصات الکتریکی کلید اهمیت زیادی دارد. جریان نامی این کلیدها معمولاً در محدوده ۱۰ تا ۲۰ آمپر است و ولتاژ کاری باید متناسب با مدار فرمان یا قدرت انتخاب شود. نوع بار (مقاومتی یا استقرایی)، شرایط محیطی و دمای محل نصب نیز از عواملی هستند که در انتخاب و سیم‌ کشی صحیح کلید تأثیر مستقیم دارند. رعایت این موارد باعث افزایش ایمنی، طول عمر کلید و عملکرد صحیح مدار می‌شود.

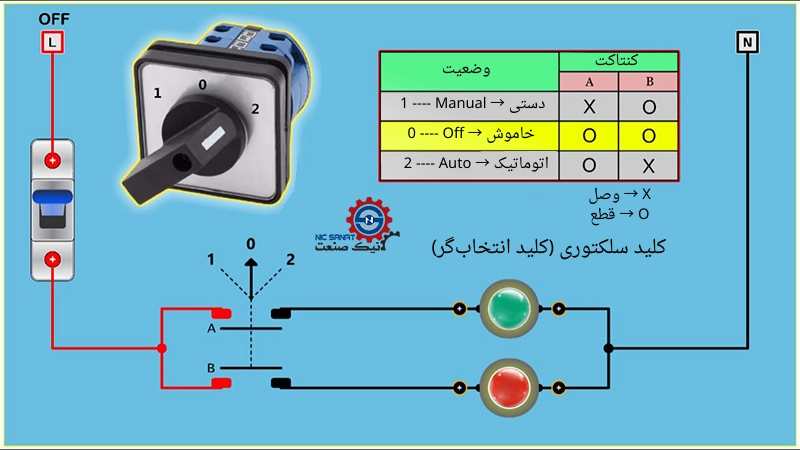

روش‌های سیم بندی کلید سه حالته

سیم بندی کلید سه حالته بسته به نوع کاربرد متفاوت است، اما اصول کلی مشابه هستند. کلید چند مصرفی ساده دارای یک ورودی (فاز) و چند خروجی است. در این حالت:

• حالت 0 (قطع): هیچ مصرف‌ کننده‌ای فعال نیست.
• حالت 1: مصرف‌ کننده اول روشن می‌شود.
• حالت 2: مصرف‌ کننده اول خاموش و مصرف‌ کننده دوم روشن می‌شود.

برای اجرای سیم بندی، سیم برق (فاز) به ترمینال ورودی کلید متصل می‌شود و خروجی‌ها به مصرف‌ کنندگان مختلف وصل می‌شوند. توجه داشته باشید که در هر حالت فقط یک خروجی فعال است تا مدار درست عمل کند.

سیم بندی کلید چپ‌ گرد و راست‌ گرد موتور

در کاربردهای صنعتی، کلید سه حالته برای تغییر جهت چرخش موتورهای سه فاز استفاده می‌شود. این سیستم، حالت همه فازها را قطع می‌کند. در حالت ۱، فازها به ترتیب R–S–T به موتور می‌رسند که موجب چرخش چپ‌ گرد می‌شود.  حالت ۲، ترتیب دو فاز تغییر می‌کند (R–T–S) و موتور به سمت راست‌ گرد می‌چرخد.این روش به تکنسین اجازه می‌دهد با یک کلید ساده، جهت گردش موتور را بدون نیاز به تغییر سیم‌ کشی اصلی کنترل کند.

کلید چنج‌ آور بین دو منبع برق

کلید سه حالته در تابلوهای تبدیل برق اضطراری یا چنج‌ آور کاربرد دارد. این سیستم، سه ورودی از برق شهری و سه ورودی از ژنراتور به کلید متصل شده و سه خروجی به مصرف‌ کنندگان هدایت می‌شود. حالت ۰، هر دو منبع قطع هستند؛ در حالت ۱، برق شهری وصل است؛ و حالت ۲، برق ژنراتور وصل می‌شود. برای نصب و عملکرد ایمن این سیستم، بسیاری از تکنسین‌ها به دنبال خرید کلید چنج‌ آور مناسب هستند. این نوع سیم‌ بندی امکان سوئیچ سریع و ایمن بین منابع برق مختلف را فراهم می‌کند.

نکات ایمنی و تست نهایی

• قبل از اعمال برق، سیم بندی کلید سه حالته باید بررسی شود:
• بی‌ برق ‌سازی کامل: همیشه کلید و مدار را پیش از اتصال برق قطع کنید.
• استفاده از ابزار مناسب: از اهم‌ متر و فازمتر استاندارد استفاده کنید.
• کنترل ولتاژ و جریان: جریان نامی کلید باید برابر یا بزرگتر از جریان مدار باشد.
• تست عملکرد: کلید را در حالت 0 قرار دهید و سپس هر حالت وصل را بررسی کنید. تنها یک خروجی باید فعال باشد.
• محل نصب: کلید باید در مکان ایمن و قابل دسترسی نصب شود.

تفاوت کلید سه حالته با کلیدهای مشابه

کلید سه حالته برخلاف کلید دوپل یا کلید تبدیل، دارای یک حالت قطع مرکزی و دو وضعیت وصل است. این حالت قطع، امکان توقف مدار یا توقف موتور را فراهم می‌کند که در کلید تبدیل دیده نمی‌شود. از این رو، کلید سه حالته برای مدارهای صنعتی، کنترل موتورها، تابلوهای چنج‌آور و انتخاب مدهای کنترلی بسیار مناسب است.

جمع‌ بندی

سیم‌ بندی کلید سه حالته، اگر چه ساده به نظر می‌رسد، اما نیازمند رعایت اصول فنی، ایمنی و بررسی مشخصات کلید است. با آشنایی کامل با ساختار کلید، انواع آن و روش‌های سیم‌ بندی، تکنسین‌ها می‌توانند عملکرد ایمن و مطمئن مدارهای فرمان و صنعتی را تضمین کنند. برای دسترسی به تجهیزات با کیفیت، می‌توانید از نیک صنعت بهره‌ مند شوید و اقدام به خرید محصولات برق صنعتی مناسب برای نیازهای خود کنید. کلید سه حالته به دلیل وجود حالت قطع مرکزی و انعطاف در کنترل موتورها و منابع برق، یکی از ابزارهای پرکاربرد و حیاتی در برق صنعتی و کنترل دستی است.
