انتخاب صحیح کلید محافظ جان در هر سیستم الکتریکی موضوعی حیاتی است؛ زیرا کوچک‌ ترین خطا در تشخیص جریان نشتی می‌تواند به برق‌ گرفتگی، آتش‌ سوزی یا آسیب گسترده به تجهیزات منجر شود. برای درک بهتر این موضوع، ابتدا باید بدانیم کلید محافظ جان چیست؟ و سپس با اصول عملکرد، انواع و معیارهای انتخاب آن آشنا شویم تا بتوانیم بر اساس جدول‌های استاندارد و نیازهای واقعی، بهترین انتخاب را انجام دهیم.

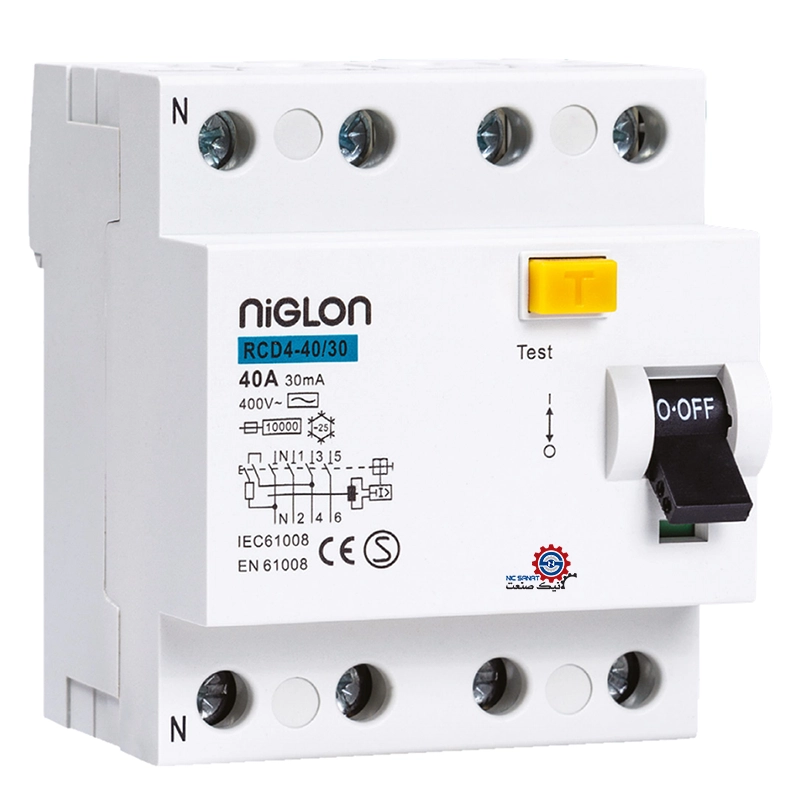

عملکرد کلید محافظ جان

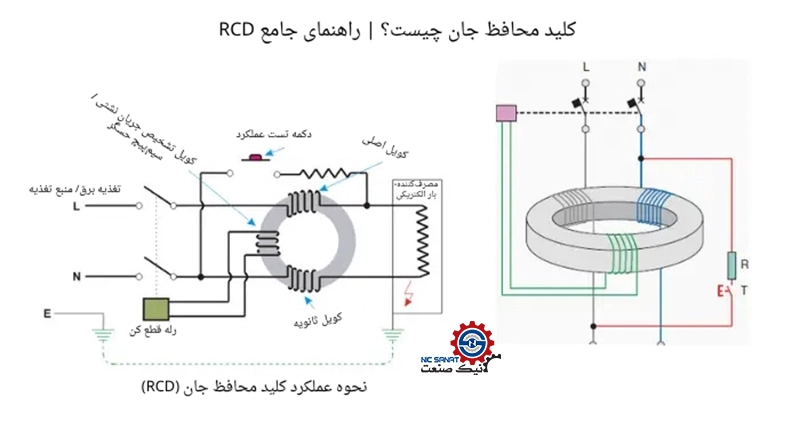

کلید محافظ جان چگونه کار می‌کند؟

کلید محافظ جان یا RCD/RCCB بر پایه مقایسه جریان فاز و نول عمل می‌کند. در شرایط عادی، این دو جریان کاملاً برابر هستند، اما هرگونه نشتی—even بسیار کم تعادل را برهم می‌زند. زمانی که این اختلاف از حد حساسیت کلید بیشتر شود، تجهیز در کسری از ثانیه مدار را قطع می‌کند. این سازو کار ساده اما فوق‌ العاده مهم، دلیل اصلی توصیه استانداردهای IEC برای استفاده اجباری از RCD در محیط‌های خانگی، صنعتی، بیمارستانی و حتی سیستم‌های خورشیدی است.

نکته مهم:
کلید محافظ جان برخلاف فیوز یا MCB نمی‌تواند اضافه‌ بار یا اتصال‌ کوتاه را تشخیص دهد (به‌ جز مدل‌های RCBO که هر دو حفاظت را ارائه می‌دهند). بنابراین در صورت استفاده از RCCB ساده، باید حتماً یک کلید حفاظتی دیگر قبل از آن نصب شود.

انواع کلید محافظ جان و کاربرد هرکدام

نوع RCCB (محافظ جان ساده)

فقط جریان نشتی را تشخیص می‌دهد و مناسب مدارهایی است که حفاظت اضافه‌ بار به وسیله MCB یا فیوز انجام می‌شود.

نوع RCBO (محافظ جان ترکیبی)

دارای حفاظت نشتی + اضافه‌ بار. برای مدارهای مستقل یا پریزهای حساس، انتخاب ایده‌ آل است و در بسیاری از کشورها به‌عنوان استاندارد جدید ساختمان‌ سازی شناخته می‌شود.

انواع RCD بر اساس نوع جریان نشتی

انتخاب نوع صحیح، یکی از مهم‌ ترین بخش‌ها در جدول انتخاب کلید محافظ جان است:

  • نوع AC: برای بارهای مقاومتی ساده مثل هیتر و لامپ رشته‌ای.
  • نوع A: توانایی تشخیص موج سینوسی + پالس DC → مناسب لوازم الکترونیکی خانگی مانند تلویزیون، لباسشویی، کامپیوتر.
  • نوع F: مقاوم در برابر تداخل الکترومغناطیسی → ویژه درایوهای سرعت متغیر و VFD. (فقط برای تک‌ فاز است. برای سه‌ فاز، نوع B لازم است.)
  • نوع B: پیشرفته‌ ترین مدل → تشخیص AC، پالس DC و DC صاف. برای سیستم‌های خورشیدی (PV)، شارژر خودرو، و تجهیزات صنعتی مدرن کاملاً ضروری است.

معیارهای کلیدی در انتخاب محافظ جان

  • تعداد پل (2P یا 4P)
    مدل دوپل (2P) برای مدارهای تک‌ فاز و مدل چهارپل (4P) برای سه‌ فاز.
  • حساسیت جریان (IΔn)
    این پارامتر مشخص می‌کند کلید در چه سطح نشتی عمل کند
  • جریان نامی (In)
    بین 6 تا 125 آمپر تولید می‌شود و باید مطابق جریان واقعی مدار انتخاب گردد.

نوع بار و انتخاب RCD مناسب

نوع بار تاثیر مستقیم بر انتخاب کلید محافظ جان دارد. انتخاب درست نوع RCD باعث عملکرد بهینه و طول عمر بالاتر تجهیزات می‌شود:

نوع بار RCD  مناسب
بار مقاومتی (هیتر، لامپ‌های رشته‌ای) نوع  AC
بار القایی (موتور، پمپ، ترانس) نوع A یا F
بار الکترونیکی (تلویزیون، کامپیوتر، VFD) نوع A یا B
سیستم‌های PV و شارژر خودرو نوع B

نکته مهم : در کنار استفاده از این جداول، انتخاب کلید محافظ جان باید براساس شرایط واقعی پروژه، نوع بار، استانداردهای معتبر ، مقررات ملی برق و مشخصات سازنده انجام شود. این جدول تنها راهنمای عمومی است و جایگزین بررسی فنی، محاسبات دقیق یا نظر متخصص نمی‌شود. در کاربردهای حساس مانند سیستم‌های PV، درایوهای سرعت متغیر، تجهیزات الکترونیکی خاص و شارژر خودرو، رعایت کاتالوگ سازنده و استاندارد نصب الزامی است. برای انتخاب نهایی و اجرای صحیح نیز مشاوره با تکنسین‌ها و متخصصان توصیه می‌شود.

جدول انتخاب کلید محافظ جان بر اساس کاربرد

نوع کاربرد حساسیت ایده‌ آل (IΔn) نوع کلید جریان نامی (In) تعداد پل ولتاژ نامی
سیستم‌های الکترونیکی تک‌ فاز 30 mA A 16–40 A 2 پل 230 V
سیستم‌های فتوولتائیک (PV) 300 mA B 40–63 A 4 پل 230/400 V
کاربردهای صنعتی متوسط و سنگین 300 mA B یا F 63–125 A 4 پل 230/400 V
حفاظت از آتش‌ سوزی کابل‌ها 300–500 mA A یا B 40–63 A 4 پل 230/400 V
درایوهای سرعت متغیر (VSD/VFD) 30 mA F یا B 40–63 A 4 پل 230/400 V
شارژر خودروهای الکتریکی 30 mA B 32–63 A 3+N 230/400 V

نکته مهم : برای خرید ایمن و مطمئن، بهتر است از فروشگاه‌های معتبر مانند نیک صنعت اقدام به خرید کلید محافظ جان کنید تا گارانتی، خدمات پس از فروش و کیفیت محصول تضمین شده باشد.

استانداردهای ملی و بین‌ المللی مرتبط با RCD

رعایت استانداردها در انتخاب و نصب کلید محافظ جان ضروری است:

  • استانداردهای IEC:
    • IEC 61008-1 → RCCB
    • IEC 61009-1 → RCBO
    • IEC 60364-4-41 → الزام استفاده از RCD با IΔn ≤ 30mA برای حفاظت انسان
    • IEC 62423 → انواع حساسیت A, B, F و ویژگی‌های عملکردی
  • استانداردهای ملی ایران (ISIRI):
    • ISIRI 11169 ← معادل IEC 61008-1

نکات مهم در نصب کلید محافظ جان

  • محل نصب صحیح: کلید باید پس از کلید اصلی و قبل از توزیع مدارها نصب شود.
  • اتصال فاز و نول: اتصال اشتباه باعث عملکرد نادرست RCD می‌شود.
  • نوع سیستم زمین: RCD در سیستم‌های TN-S و TN-C-S قابل استفاده است، نه TN-C. (در سیستم‌های TN-C، وجود PEN conductor می‌تواند باعث تریپ شدن غیرضروری RCD شود.)
  • انتخاب حساسیت مناسب: 30mA برای پریزهای عمومی و 100–300mA برای کابل‌ کشی اصلی یا صنعتی.
  • تست دوره‌ای: دکمه Test هر ۳-۶ ماه یک‌ بار باید تست شود. همچنین، برای اطمینان بیشتر، تست حرفه‌ای سالانه توسط تکنسین مجاز توصیه می‌شود.

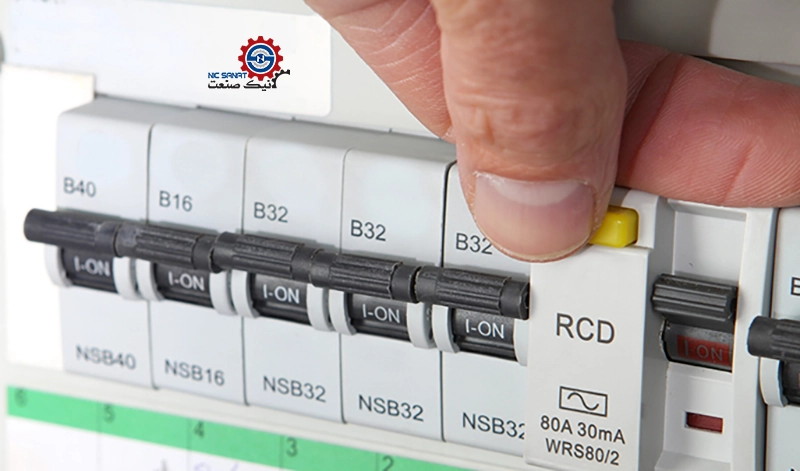

نکات مهم در نصب کلید محافظ جان

نتیجه‌ گیری و اهمیت انتخاب اصولی

انتخاب درست کلید محافظ جان نه تنها از برق‌ گرفتگی و آتش‌ سوزی جلوگیری می‌کند، بلکه طول عمر تجهیزات را افزایش می‌دهد. شناخت انواع کلید (AC، A، F، B)، حساسیت، جریان نامی، نوع بار و محیط کاری، همراه با رعایت استانداردها و نکات نصب، کلید موفقیت در حفاظت الکتریکی است.
