برند باسابقه اشنایدر الکتریک به‌عنوان یکی از معتبرترین تولیدکنندگان تجهیزات برق و اتوماسیون صنعتی، مجموعه گسترده‌ای از بیمتال‌ها را در سری‌های مختلف و با رنج‌های جریان متنوع ارائه می‌کند. جدول رنج بیمتال اشنایدر یک مرجع تخصصی برای انتخاب رله حرارتی مناسب است. این جدول به کاربران کمک می‌کند تا مدل بیمتال سازگار با جریان و توان موتورهای الکتریکی را به‌درستی انتخاب کنند.

جدول بی متال اشنایدر

این جدول فرآیند انتخاب رله حرارتی را برای کاربران بسیار آسان نموده است. با ارائه مشخصات کامل موتور، معرفی انواع بیمتال و تعیین سازگاری هر مدل با کاربردهای مختلف، این جدول، انتخاب بیمتال مناسب و قابل‌اعتماد را برای مصرف‌کنندگان تضمین می‌کند. مهم‌ترین پارامترهای قرار داده شده در جدول بیمتال اشنایدر را در ادامه بررسی می‌کنیم.

مجموعه فنی و مهندسی نیک صنعت به عنوان نمایندگی اشنایدر در تهران، آماده ارائه کلیه خدمات مربوط به تجهیزات این برند می‌باشد.

 انتخاب گام به گام رله حرارتی طبق جدول رنج جریان اشنایدر

جدول رنج جریان بیمتال اشنایدر محدوده‌ی تنظیم جریان هر مدل رله حرارتی را نمایش می‌دهد و به‌عنوان اصلی‌ترین مرجع برای انتخاب بیمتال مناسب متناسب با جریان بار کامل موتورهای الکتریکی شناخته می‌شود. در ادامه، مراحل پیشنهادی شرکت اشنایدر برای انتخاب دقیق و صحیح بیمتال از میان مدل‌های مختلف این برند را شرح می‌دهیم.

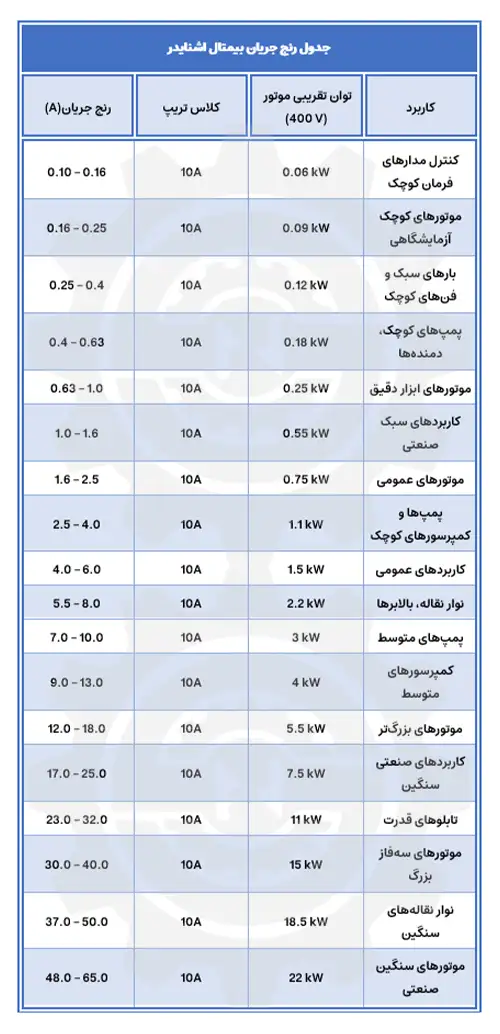

جدول انتخاب بی متال اشنایدر

گام اول: تعیین جریان بار کامل موتور

در ابتدا لازم است، جریان بار کامل موتور (FLA) به‌درستی تعیین شود. این مقدار معمولاً روی پلاک موتور درج شده و مبنای انتخاب تمام تجهیزات حفاظتی از جمله بیمتال است. لازم به ذکر است که رله‌های حرارتی اشنایدر فقط بر اساس توان موتور (HP) انتخاب نمی‌شوند؛ بلکه رنج جریان قابل تنظیم (آمپر) معیار اصلی انتخاب آن‌هاست.

گام دوم: شناسایی مشخصات موتور

پس از تعیین جریان بار کامل، لازم است مشخصات فنی موتور شامل توان نامی (براساس کیلووات و یا اسب بخار)، ولتاژ کاری، نوع بار و الگوی کارکرد به‌دقت بررسی شود. کاربردهایی مانند کارکرد مداوم (S1)، متناوب (S3–S6)، یا موتورهایی با گشتاور راه‌اندازی بالا، هرکدام نیازمند انتخاب بیمتالی با کلاس قطع و ظرفیت حرارتی مناسب هستند. این اطلاعات محدوده انتخاب را دقیق‌تر کرده و مانع انتخاب نادرست رله می‌شود.

گام سوم: انتخاب نوع رله حرارتی

در این مرحله نوع رله حرارتی را بر اساس سطح حفاظت مورد نیاز انتخاب می‌شود. در ادامه به معرفی کلی از رله‌های حفاظتی از برند اشنایدر می‌‌پردازیم. انتخاب بین این دو نوع باید بر مبنای نوع بار، حساسیت فرآیند و سطح قابلیت اطمینان مورد نیاز انجام شود.

  • رله‌های حرارتی دو فلزی: برای کاربردهای عمومی و موتورهای استاندارد مناسب هستند.
  • رله‌های حرارتی الکترونیکی: دقت بالاتر، تنظیمات پیشرفته، قابلیت تشخیص خطای بیشتر و حفاظت بهتر در کاربردهای سنگین یا حساس را ارائه می‌دهند.

گام چهارم: بررسی جدول رنج جریان

در این مرحله، جریان بار کامل بدست آمده از موتور، با محدوده جریان قابل تنظیم رله‌های اشنایدر، تطبیق داده می‌شود. به کمک جدول رنج بیمتال اشنایدر، فرآیند تطبیق تجهیزات به صورت دقیق و آسان انجام می‌شود.

گام پنجم: بررسی امکانات مورد نیاز

در نهایت باید ویژگی‌ها و امکانات مورد نیاز سیستم بررسی شود. سری‌های رله حرارتی اشنایدر هر کدام با توجه به نوع کاربری مورد استفاده، از مشخصات فنی و پارامترهای جانبی تشکیل شده‌اند، که در هنگام خرید بیمتال اشنایدر، باید آن‌ها را درنظر گرفت. این موارد تضمین می‌کند بیمتال انتخاب‌شده نه‌تنها از نظر الکتریکی، بلکه در سطح سیستم یکپارچه نیز با تجهیزات موجود سازگار باشد. در ادامه مهم‌ترین ویژگی‌های جانبی بی متال را معرفی می‌کنیم.

  • نوع ریست: انتخاب میان ریست دستی و یا اتوماتیک بیمتال، بستگی به نوع فرآیند صنعتی و حساسیت سیستم دارد.
  • کنتاکت‌های کمکی: بیمتال برای ارسال سیگنال آلارم و یا وضعیت قطع جریان به تابلو فرمان یا سیستم مانتورینگ، می‌تواند از کنتاکت‌های کمکی NO و NC استفاده کند.
  • سازگاری با تجهیزات حفاظتی و کنترلی: توجه به هماهنگی با استارترهای موتوری در هنگام راه‌اندازی موتور و سازگاری کامل با کنتاکتورهای موجود در سیستم، تضمین کننده عملکرد یکپارچه سیستم با تمامی تجهیزات مصرفی و سازگاری میان آن‌ها است.
  • شرایط محیطی: از جمله مهم‌ترین موارد اثرگذار بر عملکرد بیمتال‌ها، دمای محیط، رطوبت، آلودگی، سیستم تهویه و رعایت الزامات نصب دستگاه، می‌باشد که درواقع عملکرد و دقت رله‌ها به آن‌ها بستگی دارد.

جدول انتخاب تجهیزات اشنایدر

جدول انتخاب تجهیزات اشنایدر برای موتورهای 400 ولت 50 هرتز

رنج جریان تجهیزات

جریان موتور

توان موتور (KW)

رتبه فیوز

رنج جریان بیمتال

جریان فازی

جریان خطی

HP

KW
4 0.9 – 1.5 1.2 2 1 0.75
4 1.4 – 2.3 1.6 2.7 1.5 1.1
4 1.4 – 2.3 1.7 3 1.75 1.3
6 1.4 – 2.3 2.0 3.5 2 1.5
8 2 – 3.3 2.8 4.92 3 2.2
8 3 – 5 3.5 6 4 3
10 3 – 5 4.3 7.5 5 3.7
16 3 – 5 4.9 8.5 5.5 4
16 4.5 – 7.5 6.4 11 7.5 5.5
20 6 – 10 8.4 14.5 10 7.5
32 9 – 15 10 17.3 12.5 9.3
32 9 – 15 12 21 15 11
32 9 – 15 13.9 24 17.5 13
40 14 – 23 16.7 29 20 15
50 14 – 23 20.2 35 25 18.5
63 20 – 33 23.1 40 30 22
63 20 – 33 31.2 54 40 30
80 30 – 50 39.3 68 50 37
100 30 – 50 46.8 81 60 45
100 45 – 75 54.3 94 75 55
160 66 – 110 75.1 130 100 75
160 66 – 100 80.3 189 110 80
160 66 – 110 90.6 207 120 90
200 66 – 110 109 189 150

110

اهمیت و مزایا انتخاب صحیح بیمتال اشنایدر

انتخاب صحیح رله حرارتی در سیستم‌های کنترل و حفاظت موتور، یکی از مهم‌ترین مراحل طراحی تابلو برق‌های صنعتی به حساب می‌آید. بیمتال‌های حرارتی اشنایدر به دلیل کیفیت ساخت بالا، دقت عملکرد و انطباق با استانداردهای بین‌المللی، یکی از بهترین گزینه‌ها برای حفاظت موتورهای الکتریکی محسوب می‌شود. در ادامه به دلایل اهمیت انتخاب صحیح بیمتال برن اشنایدر و مزایای آن می‌پردازیم.

  • جلوگیری از سوختن موتور
  • افزایش طول عمر تجهیزات
  • جلوگیری از قطع‌های ناخواسته
  • برقراری هماهنگی کامل با کنتاکتورها و تجهیزات سیستم
