تفاوت پروفی باس و پروفی نت چیست؟

یکی از اصلی‌ترین موضوعات موجود در صنعت که همواره با چالش‌های بسیاری همراه بوده است، نحوه انتقال دیتا و اطلاعات است. هرچه سرعت و دقت در ارسال اطلاعات بیشتر باشد، به مراتب سرعت، دقت و کیفیت در تولیدات صنعتی نیز بیشتر می‌شود. هدف اصلی انواع شبکه های صنعتی و پروتکل‌های مختلف مثل پروفی باس و پروفی نت هم انتقال اطلاعات به بهترین شکل ممکن است.

پروفی باس چیست؟

شبکه پروفیباس شبکه اختصاصی شرکت زیمنس است. یک پروتکل ارتباطی که بیشتر در لایه فیلد هرم کنترل صنعتی مورد استفاده قرار می‌گیرد. جایی که سنسورها، ترنسمیترها، عملگرها و…قرار دارند. در لایه فیلد بحث REAL TIME بودن بسیار مطرح است. شبکه پروفیباس به‌طور کلی با کابل‌های بنفش دوسیمه RS-485 مشخص می‌شوند و از کانکتورهای استاندارد DB9 یا M12 استفاده می‌کنند.

شبکه پروفیباس مبتنی بر ارتباطات MASTER/SLAVE است و master بر تمام دستگاه‌ها و فرآیندهای Slave خود کنترل یک طرفه دارد. پروفی باس به 3 نوع مختلف تقسیم‌بندی می‌شود که شامل موارد زیر است:

• Profibus DP
• Profibus AP
• Profibus FMS

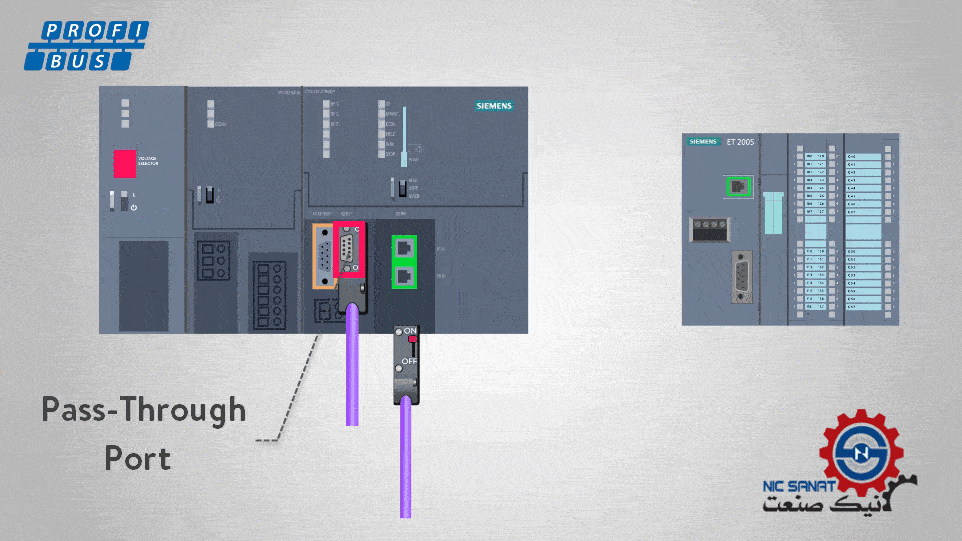

Profibus DP در اتوماسیون تولیدی و Profibus AP در اتوماسیون فرایندی مورد استفاده قرار می‌گیرد. با توجه به سرعت مورد نظر و نوع کاربری پروژه، می‌توانید پروفی باش مخصوص به آن را انتخاب و خریداری کنید. شبکه پروفیباس مبتنی بر RS-485 و مشابه کانکتور سریال DB-9 است. شبکه پروفی باس می‌تواند به سرعت 12 مگابیت بر ثانیه دست یابد، اگرچه اکثر آن‌ها با سرعت 1.5 مگابیت بر ثانیه کار می‌کند. فضا آدرس‌دهی به 127 دستگاه در هر شبکه پروفی باس امکان پذیر است. برای آدرس دهی می‌توانید از نرم افزار تیاپورتال یا STEP7 استفاده کنید و آدرس‌ها با دیپ سوئیچ‌هایی که در جلو دستگاه قرار دارند، تنظیم می‌شوند. اتصالات شبکه پروفی باس مبتنی بر پورت RS-485 است که می‌توانید در شکل زیر جزئیات آن را ببینید.

هر دو کانکتور یک سوئیچ قرمز پشت خود دارند و این سوئیچ و کلید، مقاومت پایانی را کنترل می‌کند. این سوئچ در دستگاه آخر باید روی حالت روشن ON باشد و بر روی سایز تجهیزات، روی حالت خاموش OFF باشد. اگر این سوئسج و کلیدها اشتباه تنظیم شوند، خطا باس BUS FAULT رخ می‌دهد.

پروفی نت چیست؟

پیشرفت اینترنت در دنیا اطراف ما باعث شد تا تجهیزات صنعتی نیز از این پروتکل مبتنی بر اترنت نیز برخوردار شوند. شبکه پروفی نت تکامل یافته شبکه پروفی باس است که مبتنی بر پروتکل ارتباطی اترنت کار می‌کند. شبکه رپوفینت ترکیبی از تکنولوژی شبکه پروفی باس و اترنت است. سرعت بالا در انتقال اطلاعات شبکه پروفی نت به دلیل وجود پروتکل اترنت است و همچنین زمان واقعی و Real time بودن نیز مشابه شبکه پروفی باس است.

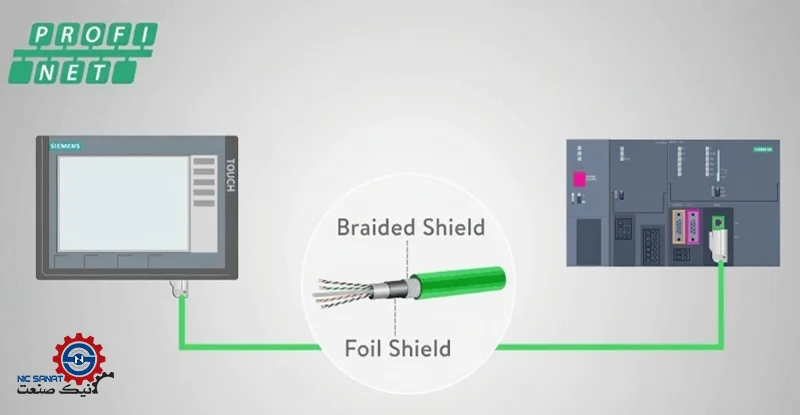

پورت ارتباطی و کانکتور RJ45 جایگزین پورت ارتباطی RS485 است و به سمت فناوری جدید و مدرن‌تر حرکت کرده است. اساس شبکه پروفی نت بر پایه TCP/IP است و کابل پروفی نت سبر رنگ بر اساس کابل‌های اترنت درجه بندی شده است. رایج ترین نوع کانکتور شبکه پروفینت، RJ45 است اما از کانکتورهای M12 و BFOC برای کاربردهای فیبر نوری نیز استفاده می‌شوند. سرعت شبکه پروفی نت به 100 مگابیت بر ثانیه یا حتی 1 گیگابیت بر ثانیه هم می‌رسد. هیچ محدودیتی در فضا آدرس‌دهی شبکه پروفی نت وجود ندارد.

تفاوت پروفی باس و پروفی نت چیست؟

شبکه پروفی نت و پروفی باس هر دو از رهبران اصلی شبکه صنعتی هستند. هر دو آن‌ها برای برآوردن الزامات اتوماسیون در کاربردهای گسسته، فرآیندی، ترکیبی و کنترل حرکت مناسب هستند. بسیاری از تولیدکنندگان، محصولات خود را با رابط پروفیباس یا پروفینت، تولید می‌کنند.

تفاوت پروفی باس و پروفی نت بسیار زیاد است. هر روز سرعت رشد پروفی باس کمتر می‌شود و روز به روز سرعت رشد پروفی نت بیشتر می‌شود. در آینده احتمالا پروفی نت را بیشتر در تجهیزات اتوماسیون صنعتی خواهید دید. این به این معنا نخواهد بود که پروفی باس دیگر کاربردی ندارد بلکه پروفیباس همچنان به عنوان یک شبکه صنعتی در لایه فیلد پر قدرت ادامه خواهد داد.

شبکه پروفی باس با پروفی نت از لحاظ توپولوژی و بستر شبکه با هم تفاوت دارند. پروفی باس با کابل کشی RS-485 بنفش رنگ مشخص می‌شود. پروفی نت با کابل‌های اترنت سبز رنگ مشخص می‌شود.

بررسی تفاوت پروفی باس و پروفی نت در انتقال دیتا

مهم‌ترین تفاوت شبکه پروفی باس و پروفی نت، نحوه انتقال دیتا و داده است. شبکه پروفی باس با حالت MASTER / SLAVE با دیگر تجهیزات ارتباط برقرار می‌کند. شبکه پروفی نت با روش Provider / Consumer با تجهیزات و دستگاه‌های دیگر ارتباط برقرار می‌کند. اصولا در حالت MASTER / SLAVE، کنترل کننده مانند PLC ،DCS و PAC به عنوان MASTER شناخته می‌شود و ماژول ورودی و خروجی SLAVE خواهد بود. در حالی که شبکه پروفی نت با مدل Provider / Consumer بسیار منعطف‌تر است.
