نقشه سیم کشی PLC

نقشه سیم کشی PLC

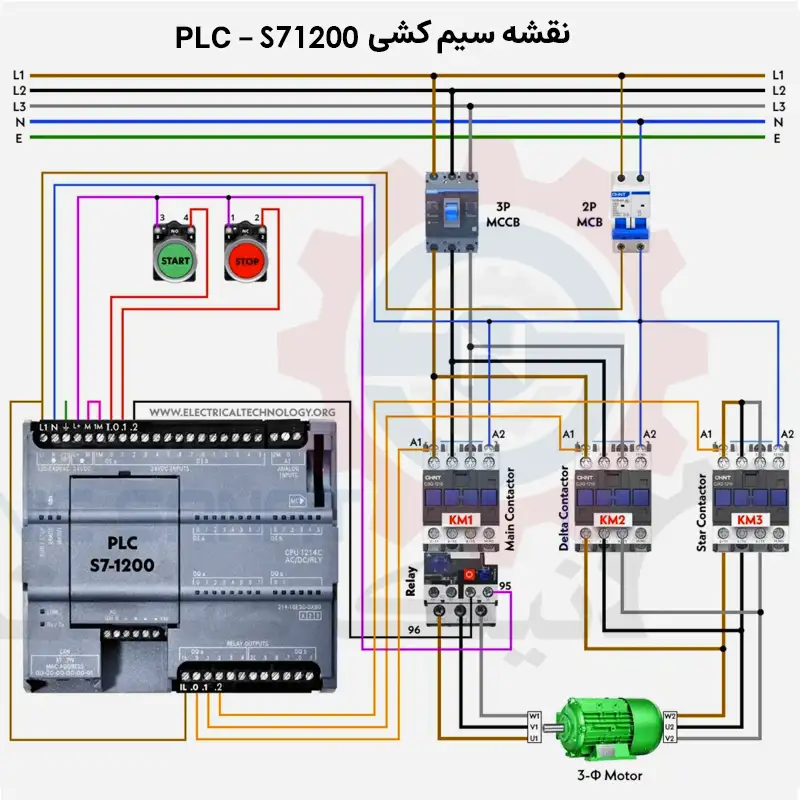

از مهم‌ترین بخش‌های مراحل طراحی و اجرای پروژه‌های اتوماسیون صنعتی تهیه و اجرای سیم کشی PLC می‌باشد. این نقشه‌ها به عنوان زبان مشترک در بین طراحان ، نصابان و تعمیرکاران عمل می‌کند. در حقیقت نقشه سیم کشی که مشخص می‌کند که ورودی‌ها ، خروجی‌ها ، منبع تغذیه و دیگر تجهیزات اتوماسیون به چه صورت به PLC متصل شوند. سیم‌کشی درست و اصولی بسیار اهمیت بالایی دارد در صورتی که این مرحله به درستی انجام نشود برنامه نویسی  PLC عملا فایده‌ای نخواهد داشت. وقتی در مورد سیم کشی PLCها سخن می‌گوییم برای انجام بهتر فرآیند در قدم اول باید بدانیم چه بخش‌هایی اولویت بالاتری دارند. به صورت کلی و بر اساس اولویت بخش‌های که با PLC ارتباط مستقیم دارند عبارتند از: منبع تغذیه ، ورودی‌ها ، خروجی‌ها ، ماژول توسعه و سیم کشی ارت می‌باشد. نوع کاربری شما بسیار برروی خرید PLC مناسب اثرگذار است.

بررسی اجزای اصلی سیم کشی PLC

همان طور که پیشتر نیز به آن پرداختیم در نقشه سیم کشی PLC چند جزء مهم و اساسی وجود دارد. در واقع برای فهم بهتر اهمیت هریک از اجزا باید بدانید بدون حضور یکی از آن‌ها پی ال سی یا کار نمی کند یا به صورت کلی در سیستم شما عملکرد خوبی از خود به نمایش نمی گذارد. در ادامه بیشتر با هر بخش آشنا می‌شویم.

منبع تغذیه پی ال سی

منبع تغذیه از جمله تجهیزات مهمی که PLC وابستگی زیادی برای شروع به کار آن دارد. این منابع تغذیه معمولا از 24VDC یا 220VAC می‌باشند در واقع پی ال سی شما تعیین می‌کند که چگونه منبع تغذیه‌ای را مورد استفاده قرار دهید. در نقشه PLC باید به صورت کامل مشخص شود که ورودی برق پی ال سی از کجا وارد آن می‌شود و همچنین زمین حفاظتی یا ارت به کجا متصل می‌گردد.

ورودی ‌های PLC

همان طور که پیشتر نیز اشاره شد ورودی پی ال سی یکی از بخش‌های مهم که این تجهیزات ارتباطی مستقیم دارد. سیگنال‌های ورودی به کمک تجهیزاتی مانند سنسورها ، کلیدها یا شستی‌ها به PLC منتقل می‌شود. این سیگنال‌های ورودی به PLC ممکن از جنس دیجیتال یا آنالوگ باشند. در نقشه PLC باید نوع ورودی به صورت کامل مشخص شود.قطب مثبت و منفی درست در جای خود قرار بگیرد. همچنین در صورت نیاز از ماژول ایزولاسیون یا رله واسط استفاده شود.

خروجی ‌های PLC

دیگر قسمت مهم در نقشه کشی PLC بررسی خروجی‌های آن می‌باشد. این ابزار نشان می‌دهد که تجهیزات نهایی مانند موتور ، شیر برقی ، لامپ سیگنال یا کنتاکتور چگونه فرمان‌های PLC را دریافت کنند. نوع خروجی پی ال سی برحسب نیاز شما می‌تواند هم دیجیتال و هم آنالوگ باشد. نکته بسیار مهم در نقشه کشی این بخش توجه به نوع خروجی که از کدام یک از انواع ترانزیستوری ، رله‌ای یا ترایاکی است بسیار دقت کنید.

ماژول توسعه

یکی از ابزارهای بسیار کاربردی که در اکثر پروژه‌های بزرگ برای اضافه کردن قابلیت بیشتر به پی ال سی‌ها مورد استفاده قرار می‌گیرد ماژول‌های توسعه می‌باشد. این ماژول‌ها می‌توانند ورودی و خروجی استاندارد PLC افزایش دهند. این تجهیزات قابلیت بسیار زیادی به پی ال سی شما اضافه می‌کند. در هنگام سیم کشی این بخش باید آن را در نقشه اصلی قرار دهیم و به صورت کاملا واضح ارتباط بین ماژول و CPU را مشخص کنیم.

سیستم زمین یا ارت در نقشه کشی پی ال سی

توجه داشته باشید برای جلوگیری از نویز و خطا در سیگنال‌ها ، سیم کشی ارت و شیلدینگ کابل‌ها اهمیت بسیار زیادی دارد. در نقشه کشی پی ال سی باید به صورت کاملا واضح مشخص شود که کابل شیلدار در کدام نقطه باید به زمین متصل شود. توجه به این نکات بسیار ضروری و مهم می‌باشد.

اصول ترسیم نقشه کشی PLC

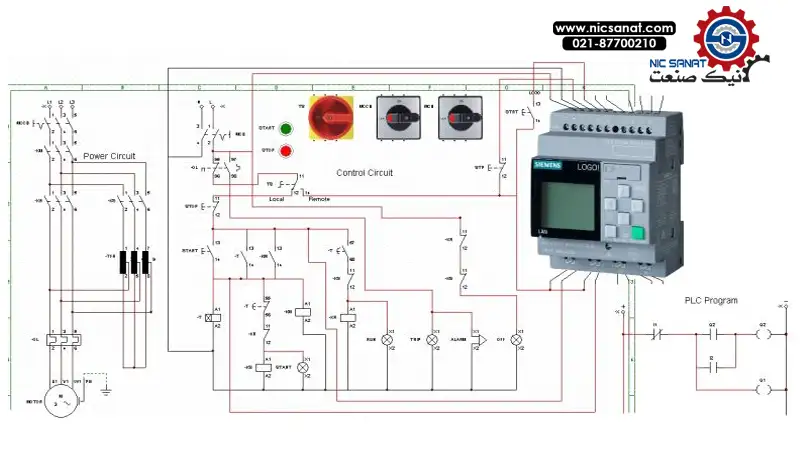

برای اینکه نقشه‌های ما خوانا و استاندارد باشند رعایت چند اصل ضروری و مهم که در ادامه به بررسی آن‎ها می‌پردازیم. ابتدا به ساکن توجه کنید سیم ها موجود در نقشه را به صورت کامل و دقیق شماره گذاری کنید. البته می‌توانید از رنگ‌های مختلف در نقشه کشی نیز استفاده کنید. ورودی و خروجی‌های پی ال سی را به صورت کامل با آدرسشان در پی ال سی مشخص کنید. نکته بسیار مهم در نقشه کشی پیروی از استانداردهای بین المللی تا این نقشه برای همه متخصصان این حوزه قابل فهم باشد. سیم‌های قدرت و فرمان را از دیگرباید جدا کرد تا تداخلی باهم نداشته باشند. سیم‌های قدرت در حقیقت سیم‌های ولتاژ بالا هستند که در صورت برخورد به سیم‌های سیگنال می‌توانند آسیب جدی به سیستم شما وارد کنند. بدون یک نقشه درست نه نصب درست انجام می‌شود و نه تعمیرات PLC آن همچنین نگهداری از آن آسان بسیار دشوار می‌شود.

جمع بندی

فرآیند نقشه کشی و نقشه خوانی پی ال سی یک امر بسیار تخصصی به شمار می‌رود برای آشنایی با آن می‌توانید در دوره PLC سرکت کنید. نقشه پی ال سی در حقیقت ستون فقرات یک پروژه اتوماسیون صنعتی به شمار می‌رود.یک نقشه کامل باید شامل تغذیه ، ورودی‌ها ، خروجی‌ها ، زمین ، حفاظت‌ها و ماژول‌های توسعه باشد. در ضمن از اصول شماره گذاری سیم‌ها ، جداسازی خطوط قدرت و فرمان همچنین توجه به نویز و ارتینگ از الزامات یک نقشه کامل می‌باشد.
