نحوه انتخاب کابلشو بر اساس جنس، سایز و نوع اتصال
در سیستم های برق صنعتی و ساختمانی، انتخاب صحیح کابلشو یکی از مهم ترین مراحل طراحی و نصب است. کابلشو […]
در سیستم های برق صنعتی و ساختمانی، انتخاب صحیح کابلشو یکی از مهم ترین مراحل طراحی و نصب است. کابلشو وظیفه اتصال ایمن کابل به تجهیزات الکتریکی را دارد و انتخاب اشتباه آن می‌تواند باعث افزایش مقاومت، داغ شدن محل اتصال و آسیب به تجهیزات شود. در این راهنما، به صورت عملی و مرحله به مرحله، نحوه انتخاب کابلشو بر اساس جنس، سایز و نوع اتصال را بررسی می‌کنیم تا بتوانید با اطمینان و دقت بالا، بهترین گزینه را انتخاب کنید.
نحوه انتخاب کابلشو بر اساس جنس
جنس کابلشو باید با جنس هادی کابل هماهنگ باشد تا اتصال مقاومتی و پایدار ایجاد شود. در بازار، سه نوع کابلشو رایج وجود دارد که نحوه انتخاب آن‌ها به شرح زیر است:
کابلشو مسی (Copper Lug)
- انتخاب برای کابل مسی: اگر کابل شما از جنس مس است، همیشه کابلشو مسی انتخاب کنید.
- مزایا: رسانایی بالا، مقاومت حرارتی زیاد و افت ولتاژ پایین.
- کاربرد: تابلو برق‌ها، خطوط فشار ضعیف و تجهیزات صنعتی.
- هشدار: استفاده از کابلشوی مسی روی کابل آلومینیومی باعث خوردگی الکتروشیمیایی می‌شود.
کابلشو آلومینیومی (Aluminum Lug)
- انتخاب برای کابل آلومینیومی: فقط برای کابل‌های آلومینیومی مناسب است.
- مزایا: سبک و اقتصادی؛ برای خطوط انتقال هوایی و محل‌هایی که وزن اهمیت دارد کاربردی است.
- نکته عملی: به خاطر رسانایی کمتر، سطح مقطع بزرگ تری نسبت به کابل مسی نیاز است.

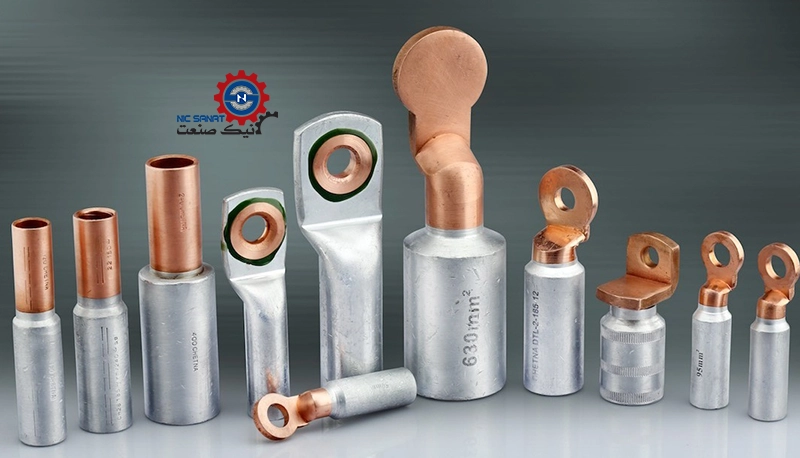

کابلشو بی‌متال (Bimetal Lug)
- انتخاب برای اتصال کابل آلومینیومی به تجهیزات مسی: این نوع کابلشو ترکیبی از مس و آلومینیوم است و از خوردگی جلوگیری می‌کند.
- کاربرد عملی: تابلو برق‌های صنعتی، ترانسفورماتورها و اتصالاتی که دو جنس مختلف دارند.
توصیه عملی: در سیستم‌هایی که کابل آلومینیومی به ترمینال مسی متصل می‌شود، کابلشوی بی متال بهترین و ایمن ترین انتخاب است.
نحوه انتخاب کابلشو بر اساس سایز
یکی از رایج ترین اشتباهات در انتخاب کابلشو، انتخاب سایز نادرست است. سایز کابلشو باید دقیقاً مطابق سطح مقطع کابل باشد تا اتصال محکم و ایمن ایجاد شود.
مراحل عملی تعیین سایز
- مشخص کردن سطح مقطع کابل: این اطلاعات روی خود کابل یا دیتاشیت آن درج شده است.

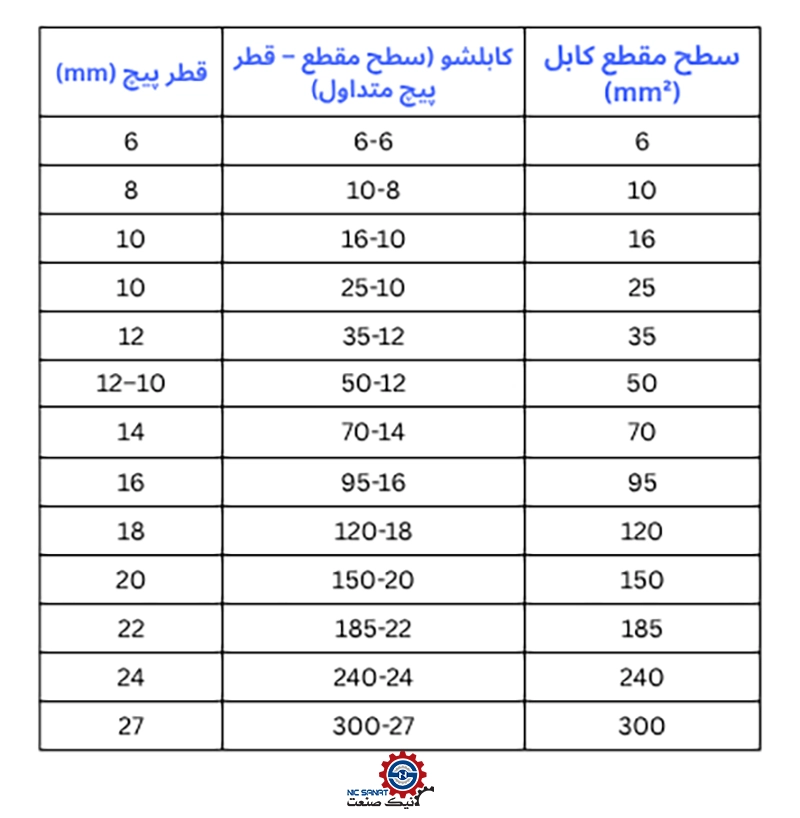

- انتخاب کابلشو مطابق سطح مقطع: هر کابلشو دو عدد دارد:
- عدد اول: سطح مقطع کابل (mm²)
- عدد دوم: قطر سوراخ پیچ اتصال (mm)
نکته: قطر پیچ اتصال در تولید کنندگان مختلف و استانداردهای IEC/DIN ممکن است کمی متفاوت باشد بنابراین بهتر است قطر قبل از خرید بررسی شود.
نحوه انتخاب کابلشو بر اساس نوع اتصال
انتخاب کابلشو بر اساس نوع اتصال، نقش مهمی در دوام و ایمنی سیستم دارد. کابلشوها معمولاً به سه دسته اصلی تقسیم می‌شوند:

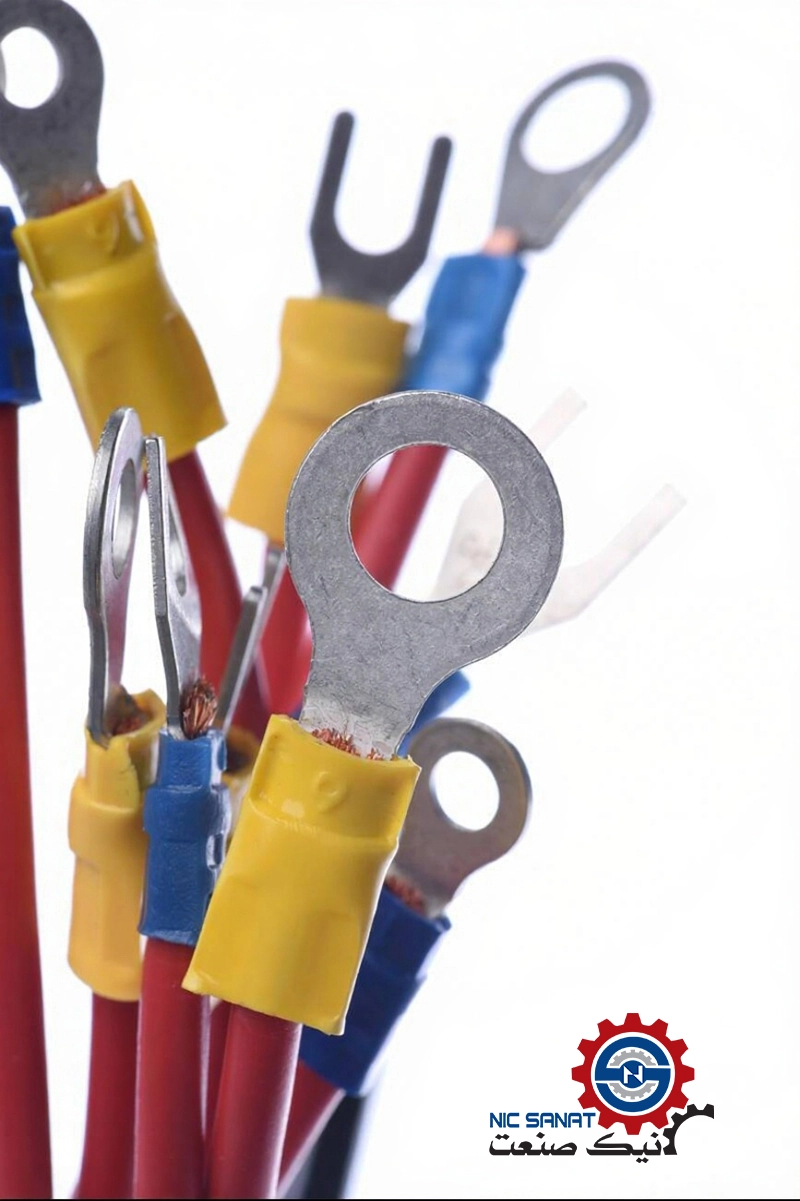

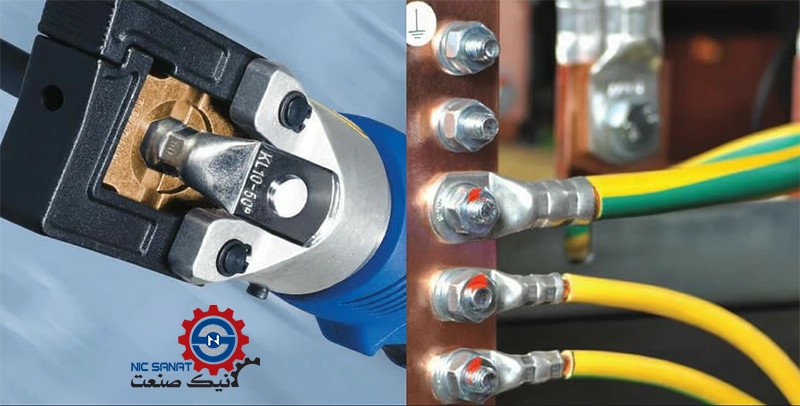

کابلشوی پرسی (Crimping)
- نحوه انتخاب: مناسب برای اتصالات دائمی و ایمن.
- مزایا: مقاومت مکانیکی بالا، افت ولتاژ کم و نصب سریع با پرس های مخصوص.
- کاربرد عملی: تابلو برق، کابل‌های صنعتی فشار ضعیف و متوسط.
- نکته: اطمینان حاصل کنید که پرس مناسب با سایز کابلشو و کابل استفاده شود تا اتصال شل یا آسیب دیده ایجاد نشود.
کابلشوی لحیمی (Soldering)
- نحوه انتخاب: زمانی که اتصال دائمی با هدایت عالی مورد نیاز است.
- مزایا: رسانایی عالی و اتصال پایدار.
- معایب: زمان نصب طولانی و نیاز به مهارت لحیم کاری.
- کاربرد عملی: تجهیزات الکترونیکی حساس، کابل‌های کوچک و نصب در فضاهای محدود.
نکته : در کابل‌های صنعتی با جریان بالا یا کابل های قدرت، استفاده از کابلشوی لحیمی توصیه نمی‌شود، زیرا نصب زمان بر است و خطر حرارت موضعی یا آسیب به کابل وجود دارد.

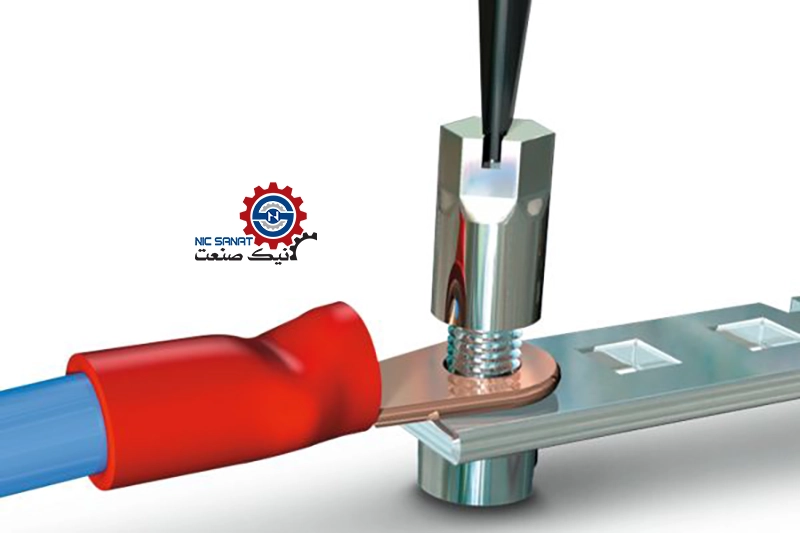

کابلشوی پیچی (Screw Type)
- نحوه انتخاب: مناسب برای اتصالات موقت یا قابل باز و بسته شدن.
- مزایا: امکان تغییر سریع، نیازی به ابزار تخصصی ندارد.
- معایب: احتمال شل شدن با گذر زمان و لرزش مکانیکی.
- کاربرد عملی: تابلوهای برق صنعتی، اتصال تجهیزات جانبی و شبکه‌های کم جریان.
توصیه عملی: برای اتصالات اصلی تابلو و کابل‌های پر جریان، همیشه پرسی یا بی متال پرسی را انتخاب کنید؛ کابلشوی پیچی تنها برای کاربردهای کم جریان و موقت مناسب است.
نحوه انتخاب کابلشو بر اساس شرایط محیطی
شرایط محیطی مانند دما، رطوبت و نوع عایق کابل می‌تواند معیار مهمی برای انتخاب کابلشو باشد:
- دمای محیط: برای محیط های با دمای بالا، کابلشوهایی با مقاومت حرارتی بالا انتخاب کنید.
- رطوبت و تماس با آب: کابلشوهای با پوشش حرارتی یا پلاستیکی از خوردگی و اتصالات ضعیف جلوگیری می‌کنند.
- جریان مجاز: کابلشو باید توانایی عبور جریان بدون افزایش دما و افت ولتاژ غیر مجاز را داشته باشد.
- استانداردها: همیشه کابلشوهای استاندارد IEC یا DIN انتخاب کنید تا اطمینان از کیفیت و ایمنی داشته باشید.
نکته عملی: اگر کابلشو در محیط خارجی یا صنعتی با رطوبت و گرد و غبار نصب می‌شود، انتخاب کابلشوی با پوشش عایق حرارتی و مقاوم در برابر خوردگی الزامی است.
نکات مهم در انتخاب و نصب کابلشو
برای حصول اطمینان از عملکرد طولانی مدت، رعایت نکات زیر ضروری است:
- استفاده از ابزار مناسب: برای پرس و نصب کابلشو از ابزار استاندارد و مطابق سایز استفاده کنید.
- بررسی اتصال قبل از نصب نهایی: پس از نصب، کابلشو نباید حرکت داشته باشد یا شل شود.
- عدم تداخل جنس‌ها: اتصال کابل مسی به ترمینال آلومینیومی بدون کابلشوی بی متال، باعث خوردگی و گرمای موضعی می‌شود.
- رعایت استانداردهای ایمنی: فاصله مناسب از بدنه های فلزی، عایق بندی صحیح و علامت گذاری جریان.
- بازرسی دوره‌ای: کابلشوهای پر جریان در محیط صنعتی باید به صورت دوره‌ای بررسی شوند تا از اتصال مطمئن و عدم افزایش دما اطمینان حاصل شود.
نکته عملی: یک کابلشو با نصب صحیح، می‌تواند سال‌ها بدون مشکل جریان را منتقل کند؛ اما کوچک ترین خطای نصب، احتمال خطر جدی ایجاد می‌کند.
جمع بندی و توصیه نهایی مهندسی
برای انتخاب کابلشو ایده‌آل، همیشه سه معیار اصلی را با هم ترکیب کنید:
- جنس کابلشو مطابق با هادی کابل
- سایز کابلشو متناسب با سطح مقطع کابل و قطر پیچ
- نوع اتصال مناسب شرایط کاری (پرسی، لحیمی، پیچی)
علاوه بر این، رعایت شرایط محیطی و نصب صحیح، ایمنی و دوام اتصال را تضمین می‌کند.
توصیه حرفه‌ای: برای سیستم‌های پر جریان و حساس، استفاده از کابلشوهای پرسی استاندارد با جنس صحیح و سایز مناسب بهترین نتیجه را می‌دهد و احتمال خطا و آسیب را به حداقل می‌رساند.
برای کسب دانش جامع و یادگیری مهارت‌های عملی در زمینه کابلشو و اتصالات صنعتی، دوره‌های آموزش اتوماسیون صنعتی توصیه می‌شوند. همچنین شرکت نیک صنعت منابع و مشاوره فنی حرفه‌ای در زمینه انتخاب و نصب کابلشو ارائه می‌دهند تا مهندسین و تکنسین ها بتوانند پروژه‌های خود را ایمن و استاندارد اجرا کنند.
