نحوه اجرا تست میگر کابل چگونه است؟

نحوه تست میگر کابل

کابل برای انتقال سیگنال و انرژی الکتریکی استفاده می‌شود. هر سیم الکتریکی چه در کابل، چه در موتور یا هر تجهیز دیگری، با نوعی عایق پوشیده شده‌اند. تست عایقی کابل از نظر نوع ساختار متفاوت است و کابل ها به گروه قدرت و سیگنال تقسیم می‌شوند. با انجام تست میگر می‌توان از درستی مقاومت عایق کابل اطمینان حاصل کرد. در نهایت می‌توان با تست میگر کابل، از داشتن جریان نشتی کابل نیز مطمئن شد. در حالت ولتاژ DC می‌توان 250 ولت تا 5000 ولت را اعمال کرد. دستگاه میگر این مقدار ولتاژ را به مدار القا می‌کند و به وسیله آن می‌توان تست کرد که آیا کابل جریان نشتی دارد یا سالم است. تست عایقی کابل یا تست میگر کابل با توجه به تعداد هادی، طول کابل، سطح ولتاژ متفاوت است. در ادامه نحوه تست میگر کابل را توضیح می‌دهیم.

تست کابل سیگنال با میگر

انتخاب نوع دستگاه میگر برای تست مقاومت کابل های سیگنال با توجه به ولتاژ، تعداد هسته، نوع هادی، نوع عایق و پوشش کابل متغیر خواهد بود. میگر زدن کابل سیگنال در ولتاژ های پایین انجام می‌شود و بر اساس تعداد هادی‌ها اجرا می‌شود. یکی از روش‌های تست عایقی کابل کنترل، تست یک رشته سیم از کابل به زمین است. تست میگر برای تشخیص اتصال زمین یا اتصال به شلید استفاده می‌شود. سیم line لاین میگر را به هادی مورد نظر و سیم erth ارت را به شیلد متصل می‌شود. با اعمال ولتاژ پایین برای تست کابل سیگنال با میگر می‌توان از سالم بودن کابل اطمینان حاصل کرد. قبل از شروع آزمایش، جریان نشتی را می‌توان با مشاهده حرکت عقربه میگر در لحظه اتصال کابل‌ها به دستگاه شناسایی کرد.

تست کابل قدرت با میگر

کابل قدرت می‌تواند حجم بالایی از انرژی الکتریکی را انتقال دهد و در عوامل و شرایط محیطی سخت قابل استفاده است. تست میگر کابل قدرت به این صورت است که  با توجه به میزان تجمل شرایط سخت محیطی، جریان، ولتاژ، تعداد هادی، شرایط مکانیکی و … مشخص می‌شود. برای کسب اطلاعات بیشتر در این مورد بهتر است مقاله آموزش کار با میگر را مطالعه کنید و همچنین در مورد ترمینال محافظ (Guard Terminal) بخوانید.

چه نکاتی را باید در زمان میگر زدن کابل رعایت کرد؟

در زمان تست کابل با میگر حتما نکات زیر را با دقت مطالعه کنید تا تست میگر کابل به درستی اجرا شود.

• در زمان تست میگر کابل حتما شرایط محیطی مانند رطوبت، دما و آلودگی را لحاظ شود تا نتیجه تست میگر درست و دقیق باشد.
• برای پیشگیری از آسیب باید دو سر کابل باز باشد و هیچ قطعه نیمه هادی هم به کابل متصل نباشد. در کابل های چند رشته، تست میگر کابل باید برای همه هادی‌ها به صورت جداگانه انجام شود.
• تست عایق میگر برای کابل سیگنال باید با ولتاژ پایین انجام شود. نکته‌ای که باید به آن توجه کرد این است که برای کابل‌های سیگنال و کنترلی نباید از ولتاژ های بالا استفاده کرد.
• تست کابل قدرت با میگر باید با اعمال ولتاژهای بالا انجام شود.
• در زمان اتصال کابل برای تست میگر، از دستکش پلاستیکی استفاده شود.
• در زمان تست میگر کابل حتما به مقدار ولتاژ توجه شود و حتما بعد از تست و قبل از تماس کابل، ظرفیت ذخیره انرژی خطرناک کابل تخلیه شود.

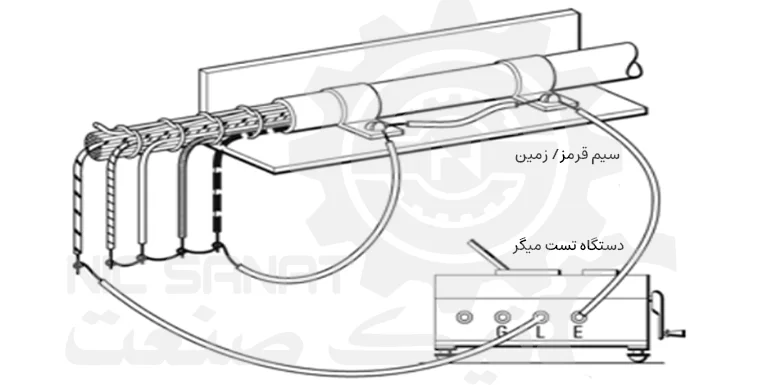

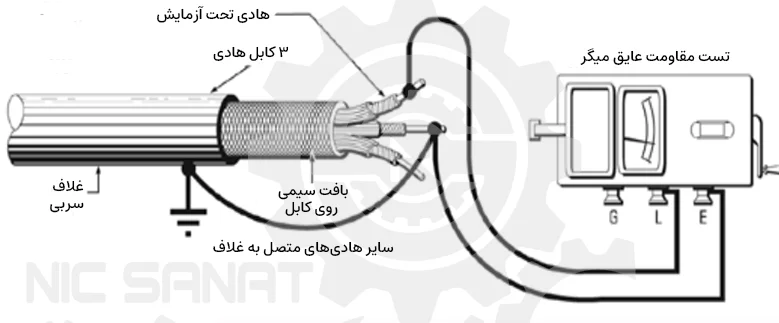

در شکل زیر بررسی عایق یک سیم از بین چند سیم داخل یک کابل را نشان می‌دهد. برای تست کابل با میگر، کافی است یک سیم را جدا کنید و همه سیم‌های دیگر و غلاف کابل را به هم وصل کنید تا مقاومت عایق آن سیم نسبت به کل کابل اندازه گیری شود.
