ساخت تابلو تست برق

ساخت تابلو تست برق

در ابتدا باید به این موضوع اشاره داشته باشیم که این تابلو تست برق دقیقا چه جیزی هست و اصلا برای چی ساخته می‌شود. تابلو تست برق عموما از یک تابلو یا جعبه مجهز به تجهیزات الکتریکی برای عیب یابی ، آزمایش و بررسی عملکرد تجهیزات الکتریکی ساخته و مورد استفاده قرار می‌گیرد. اغلب از این تابلوهای برق در کارگاه‌های تعمیرات ، مراکز آموزشی ، کارخانه‌ها و آزمایشگاه‌های صنعتی استفاده می‌شود. این تابلوهای برق در واقع یک ایستگاه مطمئن و ایزوله به شمار می‌رود که می‌توان انواع تجهیزات الکتریکی  را مانند موتورها ، خازن ‌ها ، درایوها ، کلیدها ، کنتاکتورها ، رله و حتی تجهیزات و دستگاه‌های خانگی بدون خطر برق گرفتگی تست کرد. در ادامه این مقاله بیشتر با تابلو تست و روش ساخت آن آشنا می‌شویم.

مراحل طراحی و ساخت تابلو تست برق

در گام اول باید هدف اصلی خود را از ساخت تابلو برق تعیین کنید. به عبارت دیگر باید به صورت دقیق مشخص کنید که این تابلو برق قرار است به چه منظوری و تست چه نوع تجهیزاتی مورد استفاده قرار بگیرد. از این تابلوها می‌توان برای تست انواع موتورهای الکتریکی سه فاز و تکفاز ، تست تجهیزات الکترونیکی صنعتی ، تست مدارات قدرت و فرمان و تست تجهیزات حفاظتی مثل فیوز ، رله و کلید استفاده کرد. پس دقیقا این به شما و کاری که می‌خواهید انجام بدهید ارتباط مستقیم دارد. اما ما سعی کرد‌ه‌‌ایم روش ساخت این تابلو برق را به صورت کلی مورد بررسی قرار بدهیم تا تمامی تجهیزات الکتریکی را با آن بشود تست کرد.

انتخاب بدنه تابلو تست برق

بدنه این تجهیزات معمولا از جنس فلز با رنگ پودری می‌باشد. البته می‌توان از جعبه‌های چوبی نیز استفاده کرد در زمان انتخاب بده حتما به مقاومت آن و عدم رسانا بودن آن توجه ویژه‌ای کنید. ابعاد این تابلو برق باید با توجه به نیاز و فضای شما انتخاب شود. البته ابعاد باید به گونه‌ای باشد که تجهیزات به راحتی در کنار یکدیگر قرار بگیرند. در هنگام جایگذاری تجهیزات الکتریکی حتما به صورتی این کار را انجام دهید که دسترسی به این تجهیزات و کلیدها به راحت باشد.

تامین ورودی برق

در هنگام تولید تابلو برق باید محل ورودی برق تکفار و سه فاز را مشخص کنید.  در ورودی برق حتما از تجهیزاتی حفاظتی مانند کلید اتوماتیک یا کلید محافظت جان استفاده کنید. استفاده از تجهیزات حفاظتی به غیر از محافظت جان کاربر از تجهیزات الکتریکی نیز محافظت می‌کند و آسیب بیشتر به آن جلوگیری می‌کند. برای قطع و وصل جریان برق اصلی می‌توانید از کلیدهای گردان یا switch disconnector استفاده کنید. این کلید قطع و وصل جریان اصلی برق را بسیار ساده‌تر می‌کند.

تجهیزات ایمنی و محافظتی تابلو تست

برای جلوگیری از آسیب دیدن تجهیزات برقی و همچنین خطر برق گرفتگی کاربر بعد از کلید اصلی قطع و وصل برق از ابزار و تجهیزات محافظتی می‌توانید استفاده کنید. ابزار و تجهیزاتی که باید مورد استفاده شما قرار بگیرد عبارتند از فیوز ، مینیاتوری ، کلید محافظ جان ، رله نشتی جریان و فیوز کارتریجی استفاده کنید. البته بسته به کاری که می‌خواهید انجام دهید از تجهیزات حفاظتی که گفته شد استفاده کنید. در صورتی که برای عملیات‌های پیچیده و یا از تجهیزات حساس می‌خواهید تست قسمت های مختلف مدار را بگیرید پیشنهاد ما این است که از تمامی تجهیزات حفاظتی که گفته  استفاده کنید. در غیر این صورت استفاده از یک یا دو عدد از تجهیزات محافظتی برای شما کافی می‌باشد.

تجهیزات اندازگیری و نمایشگر

یکی از اجزای اصلی تابلو برق تست، تجهیزات و ابزارهای نمایشگر و اندازگیری‌ می‌باشد. در تمامی تابلو‌های برق ولت متر و آمپر قرار می‌گیرد. این دو ابزار اندازگیری باید برروی هر تابلو تست برقی وجود داشته باشد. البته بسته به نیاز خود می‌توانید از تجهیزات اندازگیری مانند فرکانس متر و توان متر نیز استفاده کنید. این ابزارهای اندازه‌گیری برای تست وضعیت دقیق تجهیزات برقی الزامی می‌باشد. البته می‌توانید بجای استفاده از ابزارهای اندازگیری آنالوگ از تجهیزات دیجیتالی استفاده کنید تا با یک نمایشگر چند المان را به شما نمایش دهد.

مدارات کنترلی در تابلو برق تست

برای اینکه بتوان از بعضی تجهیزات مانند موتورهای الکتریکی تست عملکردی گرفت نیازبه مدار فرمان در تابلو تست برق داریم. برای همین می‌توانیم از تجهیزاتی مانند کنتاکتور ، رله حرارتی ، کلیدهای فشار و PLCهای کوچک استفاده کنیم. البته این روش بسیار شایع نیست ولی همان طور که گفتم برای انجام بعضی از تست این تجهیزات استفاد می‌کنیم.

ترمینال‌ها و خروجی ها

برروی تابلو برق باید ترمینال‌های خروجی و یا دیگر خروجی‌ها را قرار بدهیم. این خروجی‌ها برای اتصال راحت‌تر تجهیزات مختلف برای تست می‌باشد. در صورتی که قصد تست تجهیزات سه فاز را دارید باید از سه ترمینال خروجی و نول استفاده کنید. برای تست تجهیزات تکفاز بهترین کار استفاده از پریز برق می‌باشد.

سیستم ایمنی و هشدار

برای نمایش وضعیت برق و یا نشان دادن هشدار و خطا از سیستم‌های ایمنی و هشدار مخصوص مانند کلید اضطراری استفاده کنید. استفاده از این تجهیزات شاید اضافه کاری به نظر برسد اما در زمان مناسب بسیار می‌تواند از ضررهای مالی و جانی شما جلوگیری کند.

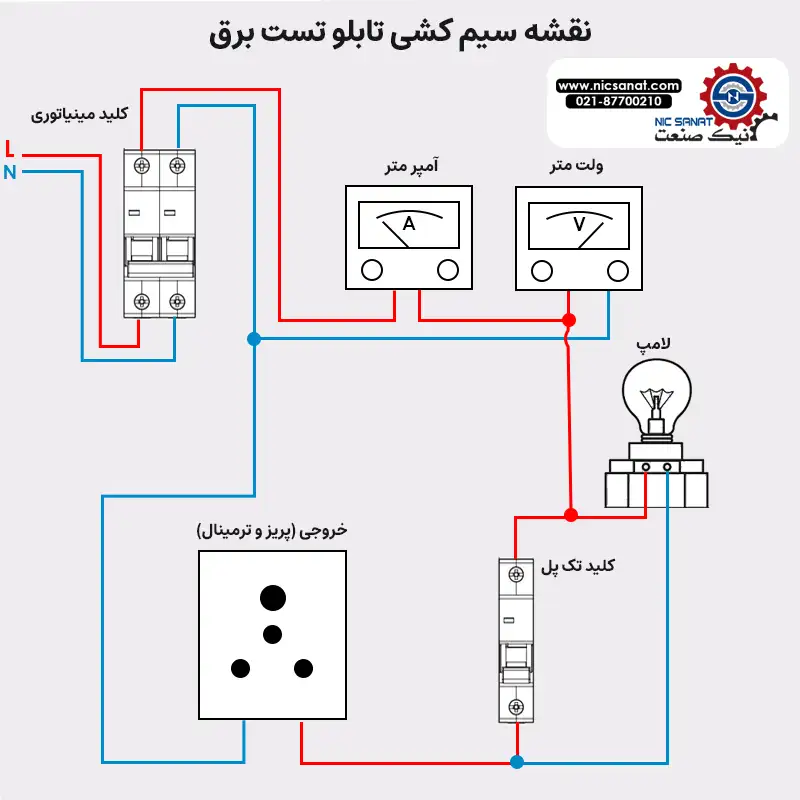

سیم کشی و کابل کشی

سیم‌ها باید بر اساس جریان مصرفی و کاری که قرار است در مدار انجام دهند انتخاب شوند. سیم کشی باید منظم همراه با داکت کشی باشد تا در طول مصرف با مشکل تداخلی مواجه نشویم. در ضمن سیم‌ها باید به صورت کاملا دقیق شماره گذاری شوند. رنگ بندی سیم‌ها را به صورت اصولی و براساس قوانین و استاندارد جهانی انتخاب کنید. این کار باعث می‌شود در صورتی که نیاز تعویض قطعه‌ای باشد بدون اتلاف وقت آن را تعویض کنیم.

نکات مهم در ساخت تابلو تست برق

• اولین و مهم‌ترین نکته این است که همیشه حفاظت جانی در اولویت است. بنابراین از تجهیزات حفاظتی و ارتینگ قوی در تابلو برق غافل نشوید.
• تجهیزاتی که در تابلو برق استفاده می‌کنید باید استاندارد و صنعتی باشند تا در برابر انواع تست‌ها دوام خوبی داشته باشند.
• طراحی این تابلو برق باید به صورتی باشد که کاربر بدون بازکردن درب تابلو به اکثر نقاط دسترسی کامل داشته باشد.
• در صورتی که این تابلو برق قرار برای آموزش مورد استفاده قرار بگیرد بهتر از تجهیزات ابتدایی تر استفاده شود تا کارآموز شما بتواند این اتصالات را بخواند.
• از جمله کارهای الزامی برچسب گذاری برروی کلیدها و ترمینال‌ها می‌باشد.

جمع بندی

تابلو تست برق در حقیقیت یک محیط ایمن و بسیار کنترل شده برای آزمایش تجهزات الکتریکی می‌باشد. تمامی اجزای این تابلو مانند ورودی برق ، تجهیزات حفاظتی ، مدارات کنترلی و خروجی‌ها همگی باید براساس نیاز شما انتخاب شوند. این تابلوهای برق برای تست‌های ساده تا پیچیده صنعتی کاربرد دارند.
