ابعاد اینورترهای اینوت

شرکت INVT از معتبرترین تولیدکنندگان تجهیزات اتوماسیون و سیستم‌های کنترل توان در جهان به شمار می‌رود و مجموعه‌ای گسترده از اینورترهای کنترل فرکانس را برای کاربردهای سبک، متوسط و سنگین تولید می‌کند. این شرکت چینی با تکیه بر چندین مرکز تحقیق و توسعه تخصصی در حوزه اتوماسیون صنعتی، نسل‌های جدیدی از درایوها را با فناوری‌های مدرن، کیفیت قابل‌اعتماد و قیمت اقتصادی به بازار جهانی عرضه می‌کند.

یکی از مهم‌ترین نکاتی که هنگام خرید درایوهای اینوت باید به آن توجه داشت، ابعاد فیزیکی و فضای نصب این تجهیزات است. اندازه و حجم اینورتر تاثیر مستقیمی بر طراحی تابلو برق، مدیریت حرارتی سیستم، سهولت نصب و حتی هزینه‌های جانبی پروژه دارد.

در این مقاله با استناد به منوال‌های رسمی INVT و بررسی ابعاد اینورترهای سری‌های مختلف این برند، اهمیت این شاخص را در فرآیند انتخاب و طراحی تجهیزات صنعتی مورد نیاز کاربران را بررسی می‌کنیم.

اهمیت ابعاد اینورتر اینوت

ابعاد درایوهای با توجه به سری و توان، از طراحی‌های بسیار کوچک و باریک تا ابعاد بزرگ و صنعتی متغییر هستند. در هنگام انتخاب یک اینورتر مناسب باید مواردی همچون توان، کاربرد، وزن، فواصل ایمنی و غیره را درنظر داشت. در ادامه به دلایل اهمیت توجه به شاخصه ابعاد این تجیهزات می‌پردازیم.

• طراحی تابلو برق: اینورتر بخش بزرگی از فضا تابلو برق را اشغال می‌کند. اگر ابعاد دستگاه مورد نیاز به درستی محاسبه نشود، امکان دارد موارد زیر پیش آید.
  • تابلو نیاز به بازطراحی داشته باشد.
  • گرما تجمعی افزایش یابد.
  • هزینه نهایی پروژه بالا رود.
• تهویه و مدیریت حرارت: اینورترهای بزرگ‌تر نیاز به هیت سینک و سیستم خنک‌کننده بزرگتری دارند و باید فضای کافی در اطراف آن‌ها در نظر گرفته شود.
• استاندارهای ایمنی: رعایت فاصله ایمنی مابین اینورتر و تجهیزات برای جلوگیری از گرما بیش از حد، تداخل الکترومغناطیسی و خرابی، طبق آیین‌نامه و استانداردهای جهانی ضروری است.
• حمل و نصب: اینورترهای بالای 30 کیلووات معمولا وزن بالایی دارند و نصب آن‌ها در ارتفاع و یا جلو تابلو نیازمند تجهیزات کمکی می‌باشد.

مجموعه نیک صنعت با برخورداری نمایندگی اینوت در لاله زار، آماده ارائه کلیه خدمات مربوط به این برند می‌باشد. جهت ارتباط با مجموعه ما از طریق شماره 8770210-021 تماس بگیرید.

ابعاد سری‌های درایو اینوت

یکی از مزیت‌های رقابتی اینوت، ارائه درایوهایی با طراحی جمع‌وجور به صورت Compact است که باعث کاهش هزینه تابلو تسهیل در نصب می‌شود. شناخت ابعاد درایوهای این برند نه تنها در طراحی تابلو و نصب اولیه اهمیت دارند، بلکه در سرویس و نگهداری دوره‌ای و همچنین تعمیر درایو اینوت نیز نقش کلیدی ایفا می‌کنند. در ادامه ابعاد تعدادی از مدل‌های اینورتر پرکاربرد INVT را بررسی می‌کنیم.

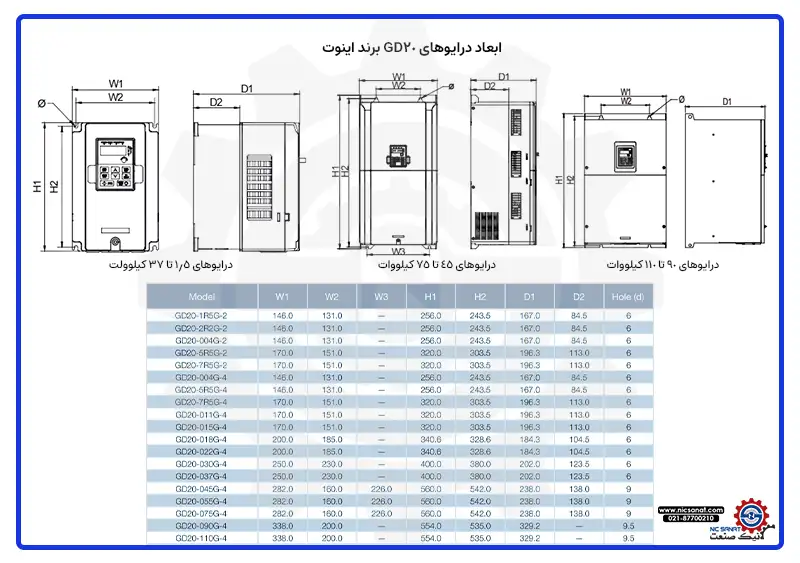

ابعاد درایوهای سری GD20 اینوت

درایوهای GD20 اینوت برای کاربردهای عمومی و تابلوهای با فضای محدود طراحی شده‌اند و توان 0.75 تا 110 کیلووات را پوشش می‌دهند. بدنه فشرده مدل‌های کم‌توان، نصب سریع و آسان در تابلوهای کوچک را ممکن می‌سازد. مدل‌های پرتوان با بزرگ‌تر شدن بدنه، فضای کافی برای تهویه داخلی و عملکرد حرارتی بهینه دارند. این سری برای پروژه‌هایی که محدودیت فضا و بودجه دارند، انتخاب ایده‌آلی است. طراحی جمع‌وجور GD20 همچنین نگهداری دوره‌ای را راحت می‌کند.

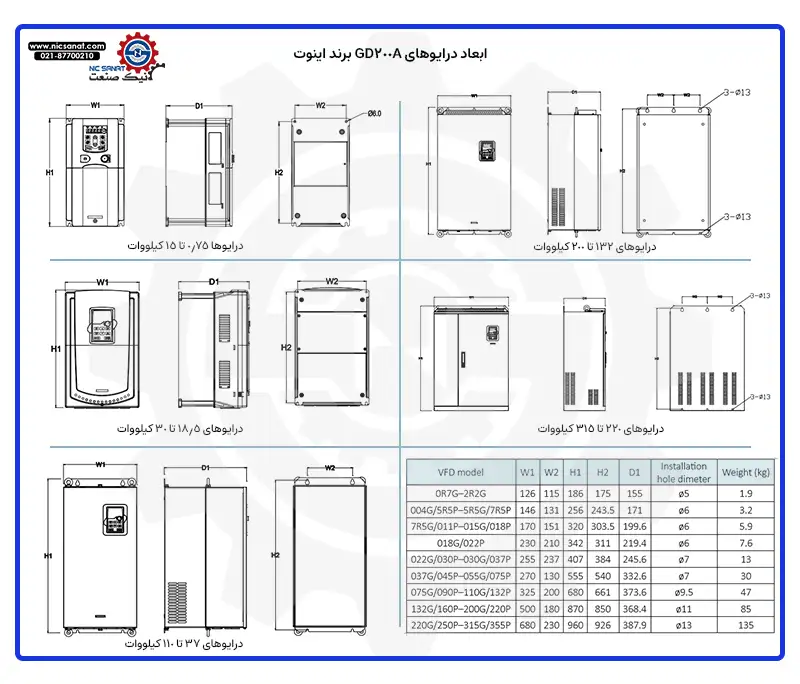

اندازه‌های اینورترهای GF200A اینوت

درایوهای سری GD200A برای کاربردهای سنگین و صنعتی طراحی شده‌اند و به همین دلیل ساختار فیزیکی آن‌ها متناسب با توان‌های بالا تقویت شده است. این سری در بازه 4 تا 500 کیلووات ارائه می‌شود و در توان‌های بالا، معمولاً با بدنه‌های بزرگ‌تر و طراحی صنعتی پیشرفته‌تری نسبت به سری‌های عمومی همراه است. استفاده از سیستم‌های خنک‌کننده قدرتمند باعث افزایش حجم کلی دستگاه شده و نیاز به فضای نصب استاندارد را الزامی می‌کند. در مدل‌های پرتوان، نصب صحیح و پیش‌بینی مسیر گردش هوا اهمیت ویژه‌ای دارد. انتخاب ابعاد مناسب GD200A تأثیر مستقیمی بر ایمنی، پایداری عملکرد و طول عمر اینورتر خواهد داشت.

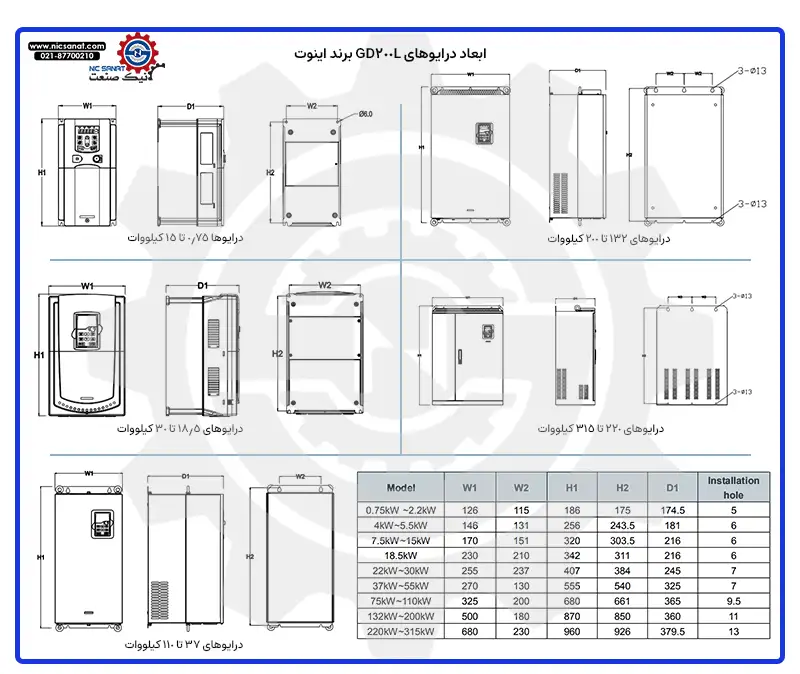

ابعاد اینورترهای GD200L اینوت

درایوهای GD200L  به‌طور اختصاصی برای کاربرد‌های آسانسوری طراحی شده‌اند و از نظر ابعاد، ساختاری بهینه و متناسب با تابلو‌های کنترل آسانسور دارند. این سری اغلب در توان‌های پایین تا متوسط عرضه می‌شود. در مقایسه با درایوهای صنعتی سنگین، ابعاد جمع‌وجورتر دارد. با افزایش توان، اندازه بدنه و سیستم خنک‌کننده نیز بزرگ‌تر می‌شود، اما همچنان طراحی آن برای نصب آسان در فضا‌های محدود انجام شده است. چیدمان مناسب قطعات و تهویه خوب، امکان عملکرد پایدار در کاربری‌های مداوم آسانسوری را فراهم می‌کند.

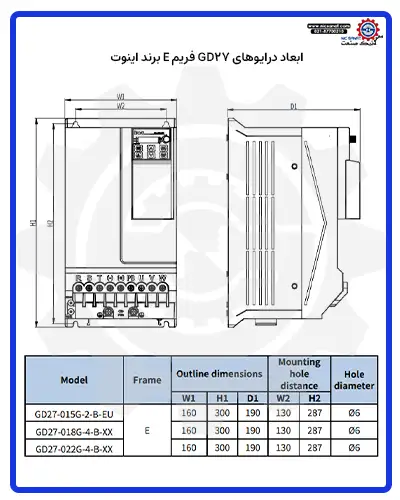

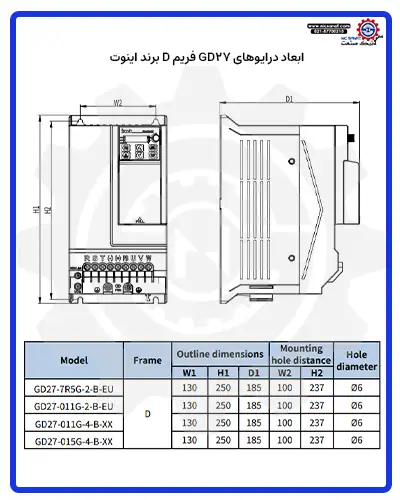

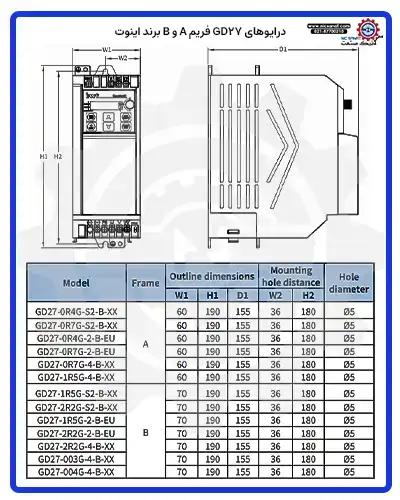

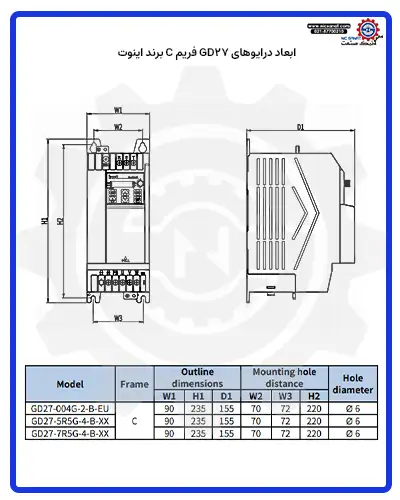

اندازه‌های درایوهای GD27 اینوت

سری GD27 اینوت با طراحی کم‌حجم و یکپارچه توسعه یافته است و به همین علت در پروژه‌هایی که تراکم تجهیزات بالاست، کاربرد گسترده‌ای دارد. نسبت ابعاد به توان در این سری بهینه شده تا بدون افزایش محسوس اندازه، قابلیت‌های کنترلی حفظ شود. بدنه باریک این درایوها قابلیت چیدن منظم چند دستگاه در کنار یکدیگر را فراهم می‌کند که در تابلو‌های چندمحوره یا خطوط تولید فشرده باعث نظم و سهولت بهره‌برداری می‌شود. این درایوها اغلب در بازه توان 0.4 تا 22 کیلووات ارائه می‌شوند و نصب‌ آنها به صورت ریلی یا دیواری به راحتی انجام می‌شود.

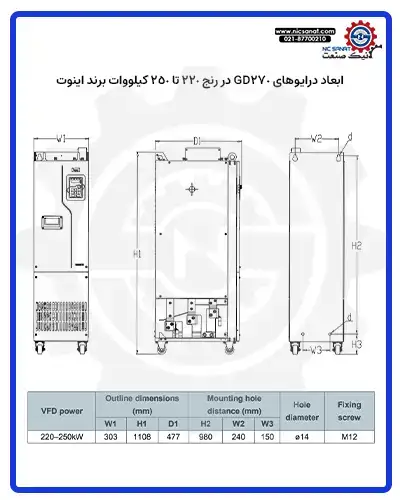

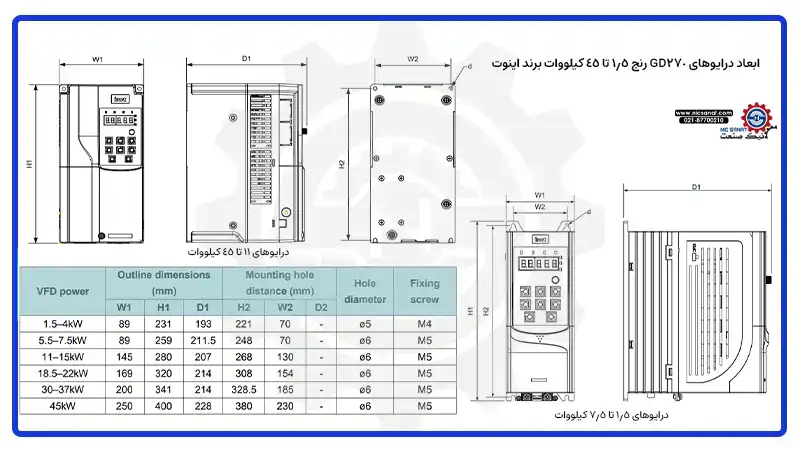

ابعاد درایوهای GD270 اینوت

سری GD270 اینوت با تمرکز بر کاربری صنعتی انعطاف‌پذیر و بهره‌وری انرژی طراحی شده است و ترکیبی از قدرت عملکرد بالا و طراحی جمع‌وجور را ارائه می‌دهد. این درایوها در بازه توان 11 تا 200 کیلووات عرضه می‌شوند و ساختار بدنه آن‌ها به گونه‌ای است که حداکثر استفاده از فضای تابلو ممکن باشد. ابعاد دستگاه با افزایش توان بزرگ‌تر می‌شود، اما چیدمان داخلی و مسیر عبور کابل‌ها بهینه‌سازی شده است تا از پیچیدگی نصب کاسته شود. این ویژگی‌ها باعث می‌شود GD270 برای خطوط تولید متوسط و سنگین مناسب بوده و عملیات صنعتی با حداقل مشکل در نگهداری انجام شود.

ابعاد اینورترهای GD2000A برند INVT

درایوهای سری GD2000A اینوت با هدف ارائه کارایی بالا در کاربری‌های صنعتی بزرگ طراحی شده‌اند و نسبت به سری‌های کم‌قدرت‌تر، ساختار فیزیکی بزرگ‌تری دارند تا اجزای قدرت و خنک‌کننده را در توان‌های بالا پشتیبانی کنند. این سری اغلب برای کنترل موتور‌های سه‌فاز القایی و سنکرون در صنعت‌های پتروشیمی، فولاد، معدن و خطوط انتقال قدرت استفاده می‌شود. مهندسی GD2000A به‌گونه‌ای انجام شده که با وجود افزایش حجم دستگاه، دسترسی به ترمینال‌ها و مسیرهای سیم‌کشی همچنان ساده باقی می‌ماند. انتخاب دقیق ابعاد هر مدل در این سری بخش مهمی از طراحی تابلو برق برای پروژه‌هایی با بارهای سنگین و بهره‌وری بالا محسوب می‌شود، زیرا این موضوع در بهبود مدیریت حرارتی و عملکرد پایدار در محیط‌های صنعتی تأثیرگذار است.

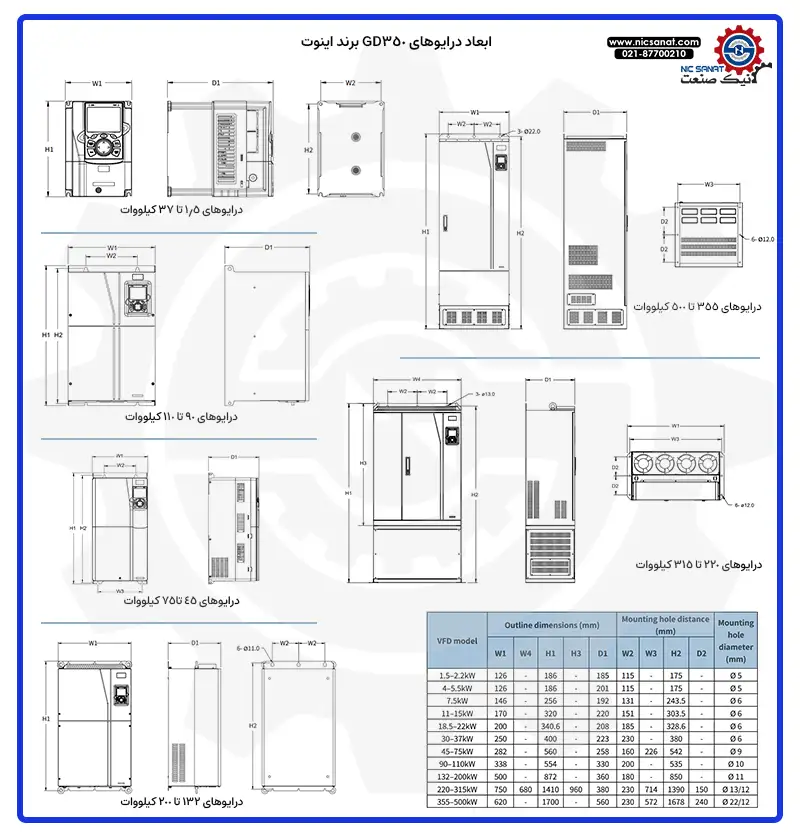

اندازه‌های درایوهای GD350 اینوت

درایوهای سریGD350  اینوت برای کاربرد صنعتی عمومی تا نیمه سنگین طراحی شده‌اند. این سری در توان‌های مختلف عرضه می‌شود. طراحی GD350 به طوری است که دسترسی به ترمینال‌ها و مسیر سیم‌کشی ساده باشد و نصب چند درایو در کنار هم در یک تابلو امکان‌پذیر باشد. این ویژگی‌ها باعث می‌شود نصب، مدیریت کابل‌ها و نگهداری دستگاه‌ها در پروژه‌های چندمحوره آسان‌تر شود. انتخاب دقیق ابعاد هر مدل تأثیر مستقیمی بر بهینه‌سازی فضا، تهویه و بهره‌وری سیستم دارد و از بروز مشکلات حرارتی و عملکردی جلوگیری می‌کند.

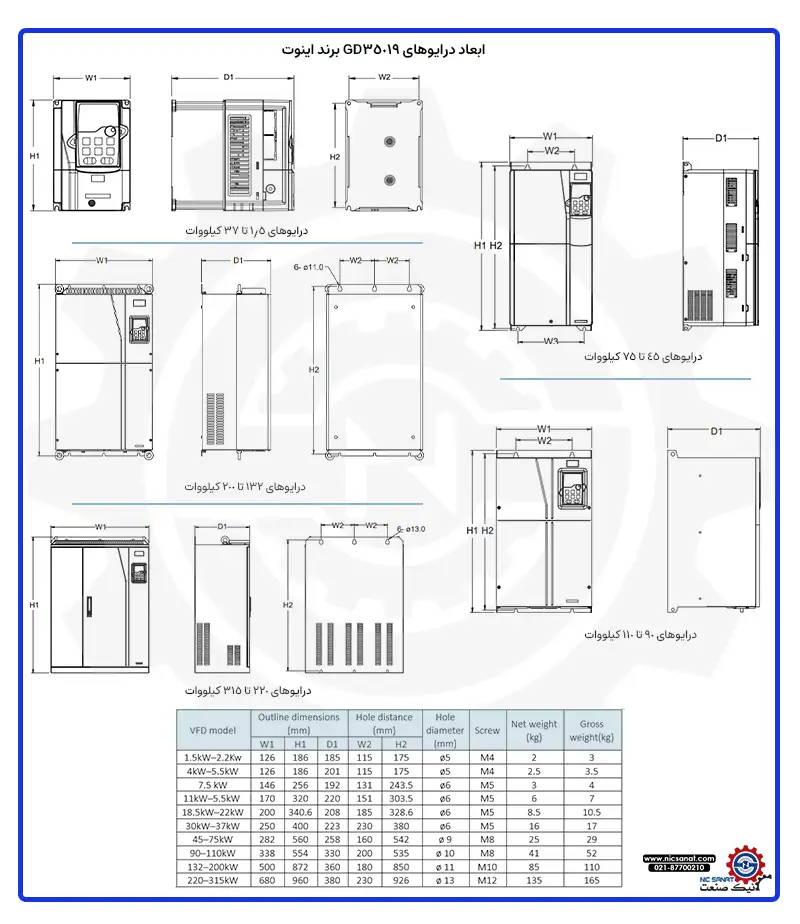

ابعاد اینورترهای GD350-19 اینوت

درایوهای سری GD350-19 اینوت برای کاربردهای صنعتی با توان متوسط و کنترل دقیق موتور طراحی شده‌اند. این سری با بدنه‌ای جمع‌وجور و مهندسی شده، امکان نصب در تابلوهای با فضای محدود را فراهم می‌کند و در عین حال از ظرفیت تهویه و عملکرد حرارتی مناسبی برخوردار است. ابعاد دستگاه با توجه به توان خروجی تغییر می‌کند و طراحی داخلی به گونه‌ای است که دسترسی به ترمینال‌ها و سیم‌کشی‌ها به راحتی امکان‌پذیر باشد. انتخاب سایز دقیق این درایو نقش مهمی در بهینه‌سازی فضا، عملکرد پایدار و افزایش طول عمر تجهیزات دارد.

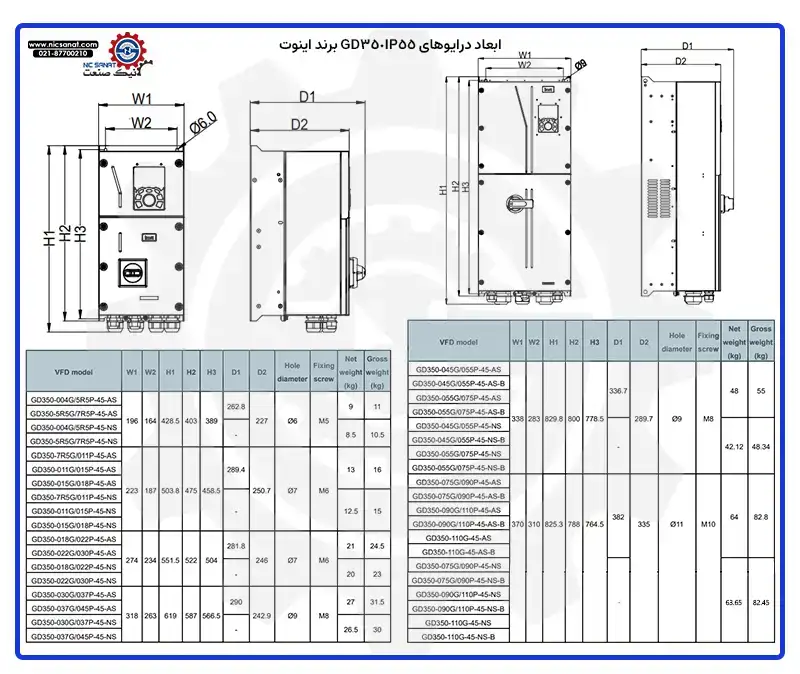

اندازه‌های اینورترهای GD350-IP55 اینوت

درایوهای سری GD350-55 اینوت برای کاربردهای صنعتی با توان بالاتر و نیاز به کنترل دقیق موتور طراحی شده‌اند و ساختاری مقاوم و بهینه دارند. در این سری طراحی بدنه به گونه‌ای است که جریان هوا و تهویه داخلی بدون نیاز به فضای اضافی حفظ می‌شود. با افزایش توان، ابعاد دستگاه بزرگ‌تر می‌شود، اما مسیرهای کابل‌کشی و ترمینال‌ها به نحوی طراحی شده‌اند که نصب چند درایو در یک تابلو ساده و بدون دردسر باشد. ویژگی مدولار و چیدمان هوشمند داخلی باعث می‌شود نگهداری و سرویس دوره‌ای سریع‌تر و آسان‌تر انجام شود. انتخاب صحیح سایز این درایو، تأثیر مستقیم بر بهینه‌سازی فضای تابلو، پایداری عملکرد و طول عمر تجهیزات دارد و از به وجود آمدن مشکلات حرارتی جلوگیری می‌کند.

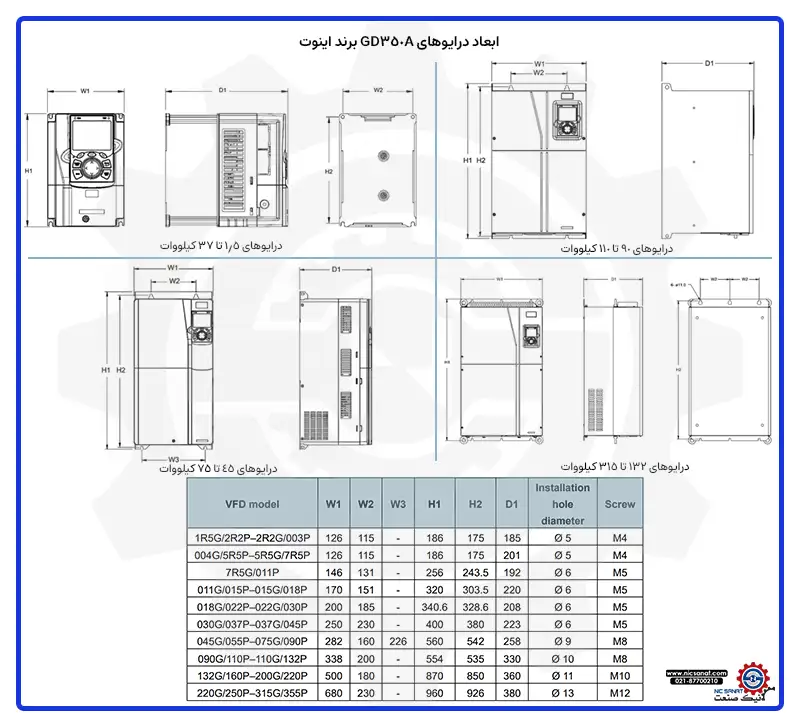

ابعاد درایوهای GD350A اینوت

سری GD350A اینوت از نظر ابعاد، برای پروژه‌هایی طراحی شده است که نیاز به توان متنوع در کنار چیدمان منظم تجهیزات دارند. ساختار بدنه در این سری به‌گونه‌ای انتخاب شده که امکان تطبیق با استانداردهای رایج تابلوهای صنعتی را فراهم کند و در توان‌های مختلف، تغییر اندازه به‌صورت مرحله‌ای و منطقی انجام می‌شود. این ویژگی باعث می‌شود طراح تابلو بتواند بدون تغییر اساسی در آرایش داخلی، مدل‌های مختلف GD350A را جایگزین یا ارتقا دهد. هماهنگی ابعاد با ماژول‌های قدرت و کنترلی، پایداری مکانیکی و عملکرد یکنواخت در شرایط کاری طولانی‌مدت را تضمین می‌کند و GD350A را به گزینه‌ای قابل اتکا در پروژه‌های صنعتی تبدیل می‌سازد.
