نقشه مدار فرمان اینورتر سینوسی، تکفاز، سه فاز

نقشه مدار فرمان اینورتر

اینورترها یا درایوهای فرکانس متغیر یکی از مهم‌ترین تجهیزات در اتوماسیون صنعتی هستند. این تجهیزات وظیفه تبذیل جریان برق متناوب به مستقیم و سپس تبدیل دوباره‌ آن به جریان برق متناوب با فرکانس مناسب سیستم اتوماسیون شمارا برعهده دارند. نقشه مدارفرمان درک صحیحی از عملکرد اینورتر را در اختیار ما قرار می‌دهد. در واقع شناخت نقشه مدار فرمان برای ما ضروری می‌باشد. در واقع مدار فرمان اینورتر مغز متفکر سیستم شما می‌باشد و نحوه‌ی روشن و خاموش شدن ، تغییر سرعت ، تنظیم جهت گردش و حفاظت‌های مختلف را برعهده دارد. این نقشه فرمان اینورتر دارای حالت‌های مختلفی مانند سینوسی ، تکفاز و سه فاز می‌باشد. این نقشه‌ها در خرید اینورتر مناسب بسیار می‌توانند به شما کمک کنند. در ادامه بیشتر با این تجهیزات کاربردی آشنا می‌شویم.

اصول عملکرد درایو فرکانس متغیر

نکته‌ای بسیار مهم درباره این تجهیزات وجود که برای خواندن و آشنایی با خواندن نقشه مدار فرمان اینورتر ابتدا به ساکن باید اصول کارکردی اینورترها را بدانیم. برق ورودی به اینورتر با برخورد به پل دیودی به برق جیان مستقیم یا DC تبدیل می‌شود. به بخش در دنیای صنعت یکسوسازی نیز می‌گویند. بعد از تبدیل جریان برق متناوب به DC وارد عملیات مدولاسیون PWM  و IGBTها می‌شویم. با این روش شکل موجی سینوسی مصنوعی برای تغذیه موتور ایجاد می‌گردد. در نهایت بخش سوم مدار فرمان درایو فرکانس متغیر می‌باشد. وظیفه اصلی این بخش رعایت دستورات اپراتور یا PLC می‌‍باشد این دستورات با در نظر گرفتن نیاز سیستم اتوماسیون شما انجام می‌شود. این بخش دارای ورودی‌‍‌ها نیز می‌باشد. این مقادیر ورودی می‌توانند از طریق کلیدهای استارت / استاپ ، پتانسیومتر تنظیم سرعت ، سنسورها و سیگنال‌های دیجیتال یا آنالوگ باشند. در ضمن به غیراز مقادیر ورودی مقدارهای خروجی نیز جزء از مدار فرمان شما می‌باشند. این خروجی‌ها شامل فرمان آماده به کار یا استارت ، آلارم‌ها و سیگنال‌های وضعیت موتور می‌شوند. برای کسب اطلاعات بیشتر در زمینه مدار فرمان درایو و روش کار آن می‌توانید در آموزش درایو شرکت کنید.

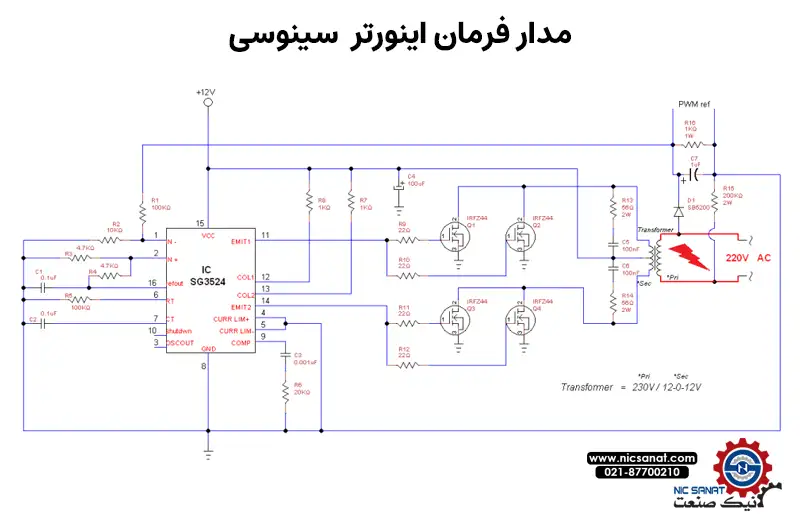

نقشه مدار فرمان اینورتر سینوسی

اینورتر با مدار فرمان سینوسی برپایه مدولاسیون PWM عمل می‌کند. به کمک این مدار فرمان شکل موج خروجی با شکل موج ورودی مشابه یکدیگر می‌شوند. اجزای اصلی مدار فرمان سینوسی عبارت اند از ورودی و خروجی دیجیتال برای استارت و استاپ ، ورودی آنالوگ برای انجام تغییرات سرعت ، خروجی رله‌ای برای آلارم و تعیین وضعیت موتور ، بخش PWM برای تولید سیگنال کلیدزنی IGBTها مورد استفاده قرار می‌گیرد.

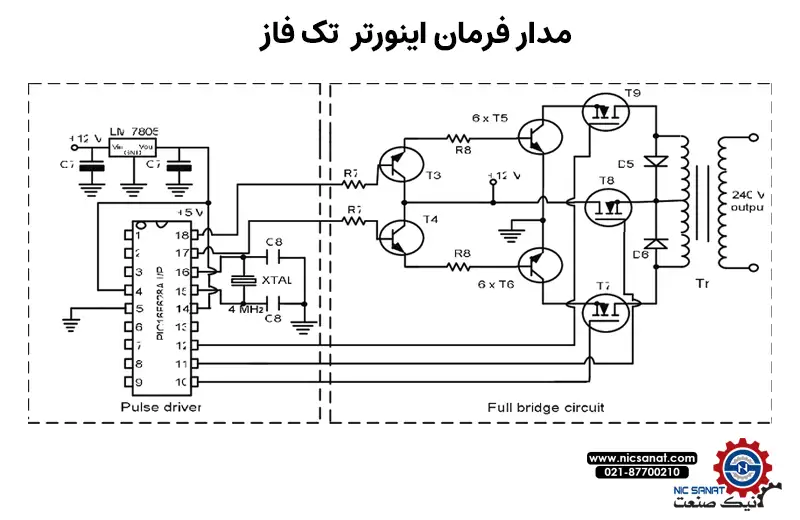

نقشه مدار فرمان اینورتر تکفاز

اینورتر تکفاز معمولا برای موتورهای کوچک با توان‌های پایین تر مورد استفاده قرار می‌گیرند. تغذیه اصلی ورودی این اینورتر برق 220 ولت تکفاز می‌باشد. خروجی این درایو فرکانس متغیر معمولا به موتور الکتریکی سه فاز مخصوص یا مصرف کننده تکفاز متصل می‌شود. در نقشه مدار فرمان اینورتر تکفازمواردی مانند ورودی فرمان دیجیتال برای استاپ و استارت ، ورودی آنالوگ برای کنترل سرعت توسط پتانسیومتر ، خروجی رله‌ای برای آلارم یا اعلام وضعیت کارکرد ، حفاظت ورودی با فیوز یا کلید مینیاتوری وجو دارد. مدارفرمان اینورتر تکفاز نسبت به مدارهای فرمان سه فاز بسیار ساده‌تر می‌باشد.

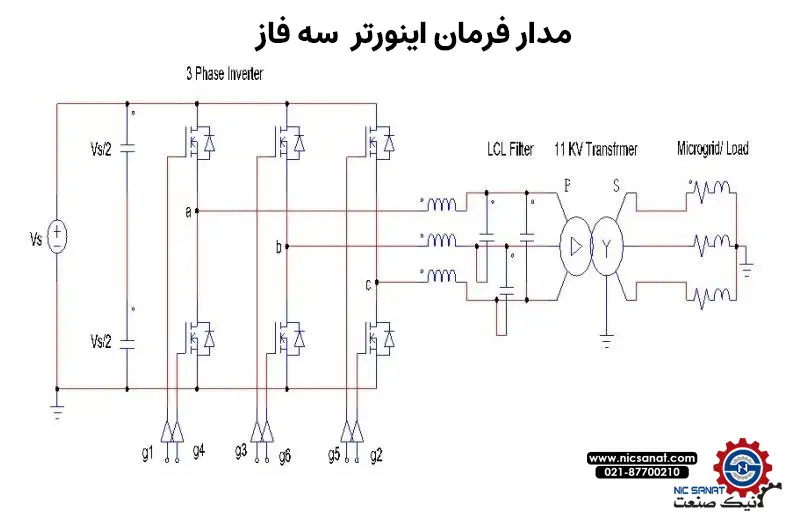

نقشه مدار فرمان اینورتر سه فاز

مدار فرمان اینورتر سه فاز از جمله پرکاربردترین اجزاء در صنعت می‌باشد. تغذیه ورودی آن برپایه برق سه فاز یا 380 ولت می‌باشد. خروجی این مدار فرمان به صورت مستقیم به یک موتور الکتریکی سه فاز متصل می‌شود. در بخش فرمان بخش‌های متنوعی وجود دارد که در کنار یکدیگر مدار فرمان سه فاز را تشکیل می‌دهند. از جمله اجزای آن می‌توان به ورودی دیجیتال برای استارت ، استاپ و تغییر جهت چپگرد و راستگرد اشاره کرد. به غیر از این مدار فرمان دارای ورودی آنالوگ نیز می‌‎باشد این ورودی برای تنظیم سرعت توسط پتانسیومتر یا PLC مورد استفاده قرار می‌گیرد.

همان طور که پیشتر پرداختیم مدار فرمان اینورتر سه فاز دارای خروجی نیز می‌باشد. اولین خروجی این مدار فرمان از نوع رله‌ای که بیشتر برای وضعیت آماده به کار و یا خطا مورد استفاده قرار می‌گیرد. دومین نوع خروجی از نوع  آنالوگ که برای نمایش سرعت یا جریان روی HMI یا مانیتورینگ PLC مورد استفاده قرار می‌گیرد. به غیر از این موارد مدار فرمان سه فاز دارای حفاظت‌های داخلی و خارجی نیزمی‌باشد. این تجهیزات حفاظتی به منظور جلوگیری از آسیب به موتور یا درایو مورد استفاده قرار می‌گیرد. تنظیم پارامتر درایو یک امر تخصصی که در صورت اشتباه در آن می‌توانید آسیب‌های بسیار زیادی به کسب و کار شما وارد کند.

جمع بندی

شناخت نقشه مدار فرمان اینورتر در مدل‌های سینوسی ، تکفاز و سه فاز به تکنسین‌ها و تعمیرکاران این حوزه کمک می‌کند تا سیم کشی و راه‌اندازی سیستم را با دقت بیشتری انجام دهند. این نقشه‌ها در واقع پایه اصلی کنترل موتورهای الکتریکی در صنعتی محسوب می‌شوند. توجه به این موارد پایه اصلی کنترل موتورهای الکتریکی به شمار می‌روند. توجه به این موارد باعث افزایش بهره‌وری و ایمنی تجهیزات شما خواهد شد.
