طراحی آنلاین تابلو برق

در اتوماسیون صنعتی، طراحی دقیق و استاندارد تابلو برق نقش کلیدی در عملکرد ایمن و پایدار تجهیزات دارد. همچنین حفظ نظم و شفافیت در دنیای برق، نقش حیاتی و مهمی در بهره‌برداری و نگهداری تجهیزات صنعتی دارد. یکی از بهترین اقدامات جهت دستیابی به این هدف، استفاده از برچسب‌ و طراحی صحیح برچسب‌گذاری بر تابلو برق و اجزاء آن می‌باشد. این امر علاوه بر افزایش نظم و سرعت در فرآیند نگهداری و تعمیرات می‌شود، بلکه نقش بسزایی در ارتقاء ایمنی و کاهش خطاهای عملیاتی دارد. با پیشرفت تکنولوژی، فرآیند طراحی و مونتاژ تابلو برق را می‌توان به صورت آنلاین و ابری انجام داد. همچنین با استفاده از این ابزار علاوه بر صرفه‌جویی در زمان و هزینه، بلکه امکان همکاری تیمی و دسترسی از هر مکان فراهم می‌شود. با توجه به اهمیت موضوعات گفته شده، در این مقاله به معرفی نرم‌افزار و ابزارهای آنلاین جهت طراحی و تولید تخصصی تابلو برق‌ها می‌پردازیم.

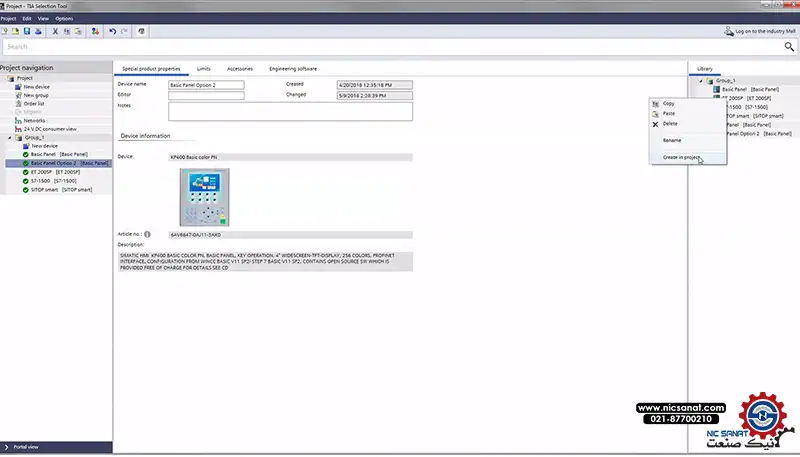

نرم‌افزار Control Panel Design زیمنس

Control Panel Design یکی از ماژول‌های اصلی در نرم‌افزار TIA Selection Tool برند زیمنس می‌باشد. این سرویس به طور خاص برای مهندسان برق و متخصصان این حوزه طراحی شده است و با استفاده از آن می‌توانند به صورت رایگان و آنلاین، طرح اولیه تا نهایی یک تابلو را بر اساس استانداردها و محصولات زیمنس انجام دهند. در ادامه به معرفی قابلیت‌های این ابزار تخصصی می‌پردازیم.

• قابلیت انتخاب و پیکربندی تجهیزات مدنظر
• امکان انجام محاسبات فنی دقیق
• بررسی خودکار انطباق طرح با استاندارهای بین‌المللی
• امکان مستندسازی و خروجی pdf دیاگرام‌های تک‌خطی، نقشه چیدمان تابلو و مشخصات فنی آن
• عدم نیاز به نصب و رایگان

جهت دریافت ماژول تخصصی طراحی تابلو برق شرکت زیمنس، می‌‌توانید از لینک زیر آن را دانلود نمایید.

ماژول طراحی تابلو Control Panel Design

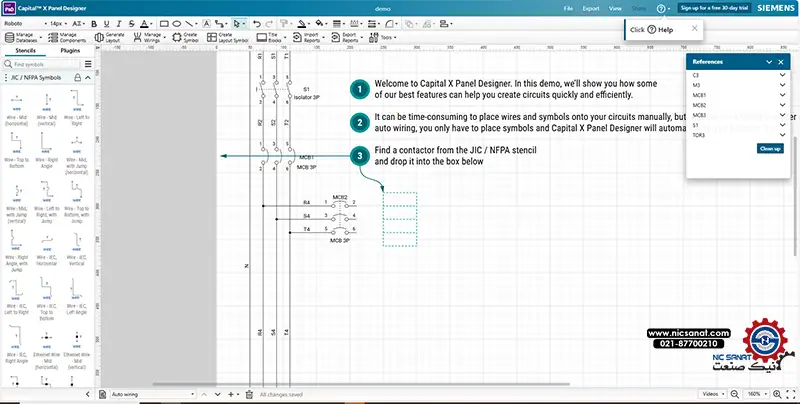

سامانه آنلاین Capital X Panel Designer زیمنس

ابزار Capital X Panel Designer توسط شرکت شناخته شده‌ی زیمنس معرفی شده است و بخشی از مجموعه TIA Selection Tool می‌باشد که در پلتفرم Xcelerator Siemens در دسترس قرار دارد. محیطی کاملا هوشمند در طراحی اتوماسیون دارد و با استفاده از آن می‌توان به طراحی نقشه‌کشی تجهیزات و سیم‌بندی‌ها پرداخت. در این سامانه می‌توان المان‌های مربوط به نقشه‌های الکتریکی را  در محیط کشید و رها نمود (بر اساس Drag and Drop)، یعنی تنها کافیست نمادها را در کنارهم قرار داد و سیم‌ها به طور خودکار متصل شوند. همراه با نسخه آنلاین این ابزار، نرم‌افزار نصبی با نام Capital Panel Designer عرضه شده است که جهت کار بدون اینترنت و حفظ حریم خصوصی داده‌های کاربر طراحی شده است. در ادامه به ویژگی‌های کلیدی این سامانه می‌پردازیم.

• برخورداری از قابلیت قدرتمندی در تولید خودکار لیست قطعات و تهیه گزارش‌های فنی مانند پنل‌های کنترلی، ماژول‌های PLC و ترمینال‌ها
• امکان سیم‌کشی خودکار
• امکان تکرار مدارها به صورت پیش‌فرض
• قابلیت تولید خودکار لیست قطعات و تهیه گزارش فنی
• امکان ایجاد سریع چیدمان تابلو برق با ابعاد واقعی و مجزا
• قابلیت همکاری تیمی و ابری و اشتراک گذاری ایمن نقشه‌ها

جهت استفاده از سامانه  و دانلود نرم‌افزار Capital Panel Designer می‌‌توانید از لینک زیر آن‌ها را دریافت نمایید. (توجه داشته باشید که امکان دارد نیاز به استفاده از فیلترشکن داشته باشید.)

سامانه آنلاین طراحی تابلو Capital X Panel Designer

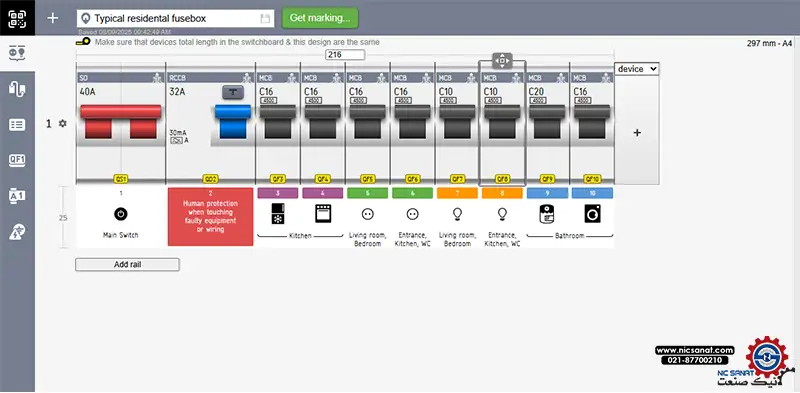

سامانه آنلاین طراحی تابلو برق Electromarker

Electromarker یک ابزار آنلاین و رایگان می‌باشد که امکان طراحی برچسب‌های الکتریکی را به شکل سریع و صحیح فراهم نموده است. این سرویس آنلاین با هدف ارتقاء دانش فنی و ایجاد شفافیت در شناسایی اجزاء الکتریکی و سیم‌بندی‌ها، طراحی و عرضه شده است. با استفاده از این ابزار، می‌توان به طراحی و مونتاژ تابلو برق‌های کارآمد و پنل‌های الکتریکی ایمن پرداخت. در ادامه به ویژگی‌های این ابزار می‌پردازیم.

• امکان طراحی آنلاین برچسب‌های تابلو برق و تجهیزات الکتریکی
• امکان گرفتن خروجی pdf آماده به چاپ
• رابط کاربری ساده و سریع
• رایگان و بدون نیاز به نصب
• ابزاری ایده‌آل جهت مستندسازی و برچسب‌گذاری سریع
• افزایش ایمنی و شفافیت در بهره‌برداری از تابلو برق
• کاربرد بالا در پروژه‌های کوچک تا متوسط

جهت دسترسی به این سامانه آنلاین، به آدرس اینترنتی زیر مراجعه نمایید.

سامانه آنلاین طراحی تابلو electromarker

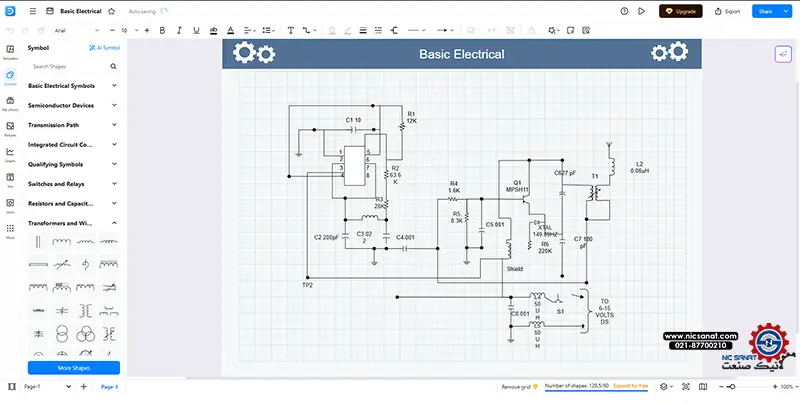

سامانه آنلاین EdrawMax

EdrawMax یک نرم‌افزار طراحی گرافیکی مبتنی بر وب می‌باشد که توسط شرکت EdrawSoft توسعه یافته است. با استفاده از این ابزار می‌توان به طراحی نمودارهای مهندسی، مدارهای الکتریکی، دیاگرام‌های جریان، نقشه‌های شبکه و دیگر نمودارهای تخصصی این حوزه پرداخت. EdrawMax به دلیل رابط کاربری ساده و امکانات گسترده، از محبوت‌ترین گزینه‌های مهندسین برق و طراحان سیستم‌های کنترلی می‌باشد، چراکه بدون نیاز به نصب و به صورت آنلاین می‌توانند به طور تخصصی نقشه‌های خود را طراحی نمایند. در ادامه به قابلیت‌های کلیدی این ابزار می‌پردازیم.

• دارای کتابخانه وسیع نمادها و بروزرسانی مداوم آن‌ها
• امکان همکاری تیمی در فضای ابری EdrawCloud
• امکان ذخیره و گرفتن خروجی طرح به فرمت‌های PDF، PNG، SVG، Word، Excel و PowerPoint
• رابط کاربری گرافیکی و آسان

جهت استفاده و دانلود ابزار آنلاین طراحی تابلو EdrawMax می‌‌توانید از آدرس اینترنتی زیر آن را دریافت نمایید.

سامانه آنلاین طراحی تابلو edrawmax

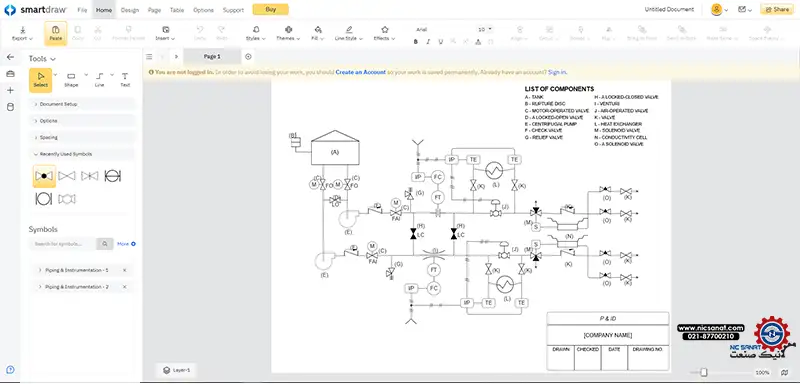

سامانه آنلاین طراحی تابلو برق SmartDraw Online

SmartDraw Online یک نرم‌افزار طراحی و ترسیم نمودار مبتنی بر وب می‌باشد که بدون نیاز به نصب و از طریق مرورگر می‌توان طرح‌های دقیق و استانداردی مانند مدارهای الکتریک، دیاگرام‌های جریان و غیره را انجام نمود. این ابزار به دلیل رابط کاربری آسان، مناسب کاربران با هر سطح از تجربه از مبتدی تا حرفه‌ای می‌باشد. همچین به دلیل پشتیبانی از فضای ابری جهت استفاده از پروژه‌های گروهی و کار تیمی بسیار مناسب می‌باشد. در ادامه به بررسی ویژگی‌های کلیدی این سامانه می‌پردازیم.

• امکان گرفتن خروجی‌های متنوع مانند PDF، PNG، SVG، Word و  Excel
• دارای کتابخانه گسترده نمادها
• رابط کاربری ساده و حرفه‌ای
• همکاری و ذخیره ابری

جهت استفاده و دانلود ابزار SmartDraw Online می‌‌توانید از لینک زیر آن را دریافت نمایید.

سامانه آنلاین طراحی تابلو SmartDraw Online

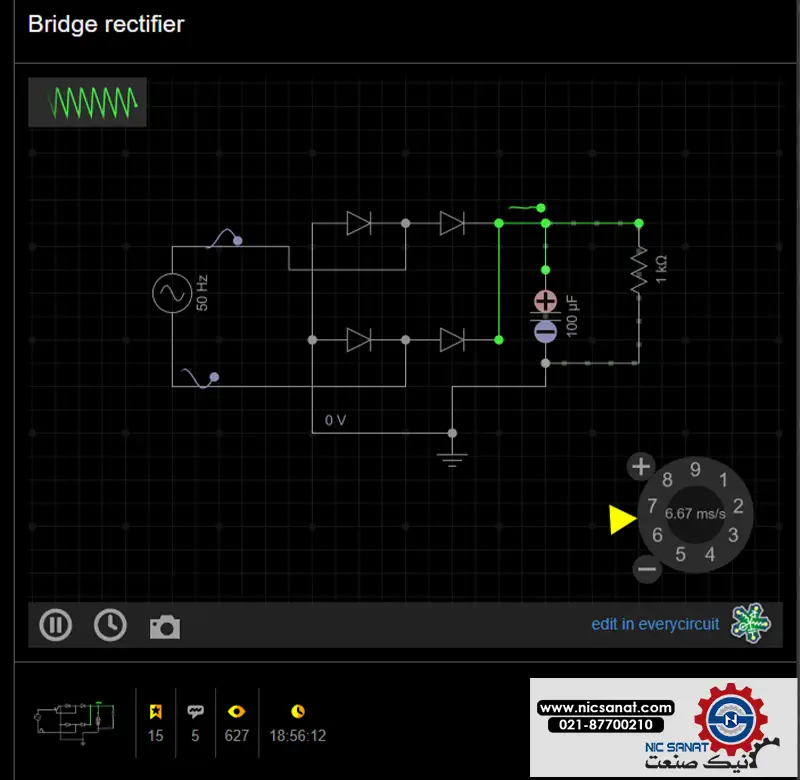

سامانه آنلاین Every Circuit

EveryCircuit یک اپلیکیشن آنلاین برای کامپیوتر و موبایل می‌باشد که جهت طراحی، شبیه‌سازی، اشتراک‌گذاری و کشف مدارهای الکترونیکی مورد استفاده قرار می‌گیرد. این سامانه آنلاین طراحی مدار، یکی از محبوب‌ترین ابزارهای ترسیم نقشه مدار در بین دانشجویان برق به حساب می‌آید. چراکه توانایی نمایش مدار انیمیشنی را دارد و مسیر حرکت ولتاژ، جریان و بارها را به صورت شماتیک نمایش می‌دهد و درک عمیقی از عملکرد مدار را فراهم می‌کند. در ادامه به بررسی ویژگی‌های بیشتر این ابزار آنلاین می‌پردازیم.

• امکان استفاده از موتور شبیه‌سازی مدار در زمان واقعی
• امکان شبیه‌سازی مدار با جزئیات بالا، از مقاومت‌ها و گیت‌های منطقی ساده تا نوسان‌سازهای ترانزیستوری پیچیده
• امکان طراحی مدارهای ترکیبی آنالوگ و دیجیتال
• همگام‌سازی سریع با تغییرات در مدار، مثلا در هنگام اجرا شبیه‌ساز می‌توانید پتانسیومترها را تنظیم کرده و مدار با تغییرات شما به سرعت همگام می‌شود.

جهت استفاده از سامانه آنلاین قدرتمند Every Circuit در ویندوز، انروید و iOS، می‌توانید به سایت رسمی آن که در زیر قرار داده‌ایم مراجعه نمایید.

سامانه آنلاین طراحی تابلو everycircuit

معرفی نرم‌افزارهای کامپیوتری طراحی تابلو برق

در صورت استفاده از ابزارهای طراحی تابلو برق در پروژه‌های حساس و بزرگ، پیشنهاد می‌شود از نرم‌افزارهای پیشرفته که معمولا نیاز به نصب در کامپیوتر دارند، استفاده نمایید. چراکه معمولا این نرم‌افزارهای آفلاین از امکانات و ابزارهای پیچیده‌تری تشکیل شده‌اند. در ادامه به معرفی نرم‌افزارهای پرکاربرد طراحی تابلو برق می‌پردازیم.

نرم‌افزار EPLAN Electric P8

یکی از پیشرفته‌ترین نرم‌افزارهای طراحی تابلو برق و مدارهای الکتریکی است. این نرم‌افزار امکان طراحی دقیق شماتیک‌های الکتریکی، تهیه گزارش‌های کامل، و مدیریت پروژه‌های پیچیده را فراهم می‌کند. با دانلود نرم‌افزار EPLAN Electric می‌توان به تولید خودکار گزارش‌ها و تهیه لیست قطعات (BOM) پرداخت.

نرم‌افزار AutoCAD Electrical

نسخه تخصصی اتوکد برای مهندسان برق است که امکانات ویژه‌ای برای طراحی مدارها و تابلوهای برق دارد. این نرم‌افزار به کاربران امکان می‌دهد نقشه‌های فنی دقیق با استفاده از کتابخانه گسترده قطعات الکتریکی رسم کنند.با دانلود نرم افزار AutoCAD Electrical که به طور تخصصی جهت طراحی مدارهای الکتریکی عرضه شده است، می‌توان به طور خودکار از خزاهای مدار مطلع بود و نقشه‌ای مطمئن و مطابق با استانداردهای جهانی را طراحی نمود.

نرم‌افزار Schrack Design Software

این نرم‌افزار توسط شرکت Schrack Technik ارائه شده و جهت طراحی و مستندسازی تابلوهای برق با قطعات استاندارد، مورد استفاده قرار می‌گیرد. با دانلود Schrack Design Software می‌توان با سرعت بالایی و کمترین خطا به سفارشی‌سازی و افزودن قطعات خاص در طراحی تابلوبرق‌ها پرداخت. همچنین این برنامه از امکانات قدرتمندی جهت تهیه مدارهای کنترل و قدرت برخوردار است.
