تنظیم پارامتر اینورتر جفران

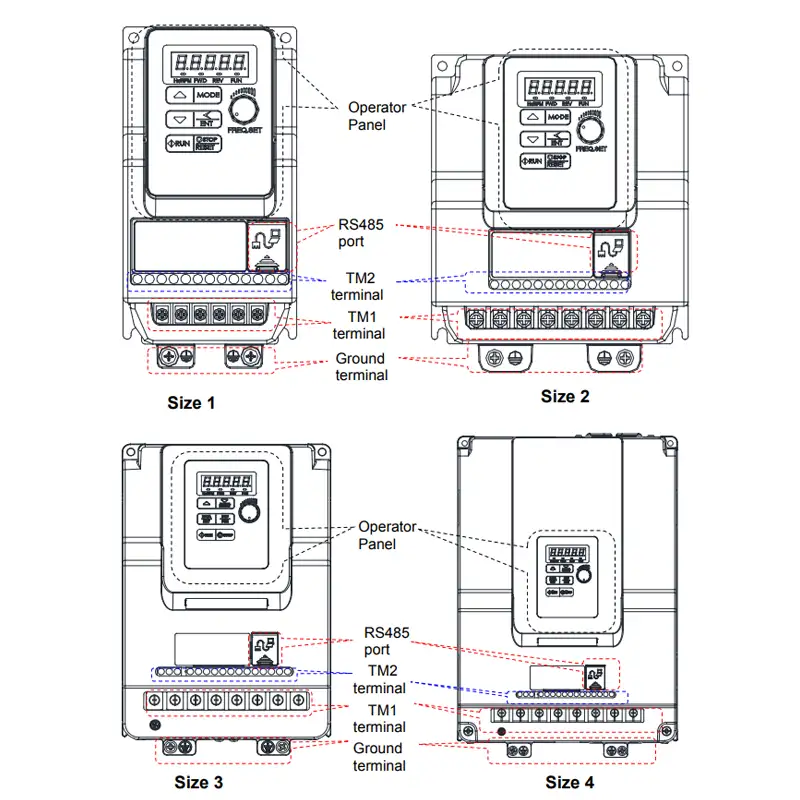

برند جفران یکی از شرکت بزرگ تولید کننده انواع تجهیزات اتوماسیون صنعتی که در بسیاری از صنایع کشورهای دنیا مورد استفاده قرار می‌گیرد. جفران با تولید انواع اینورترهای صنعتی گام بلندی در کنترل انواع موتورهای الکتریکی برداشته است. بعد از خرید اینورتر جفران تنظیم پارامترهای آن مهم ترین قسمت بهره‌برداری از درایو می‌باشد. البته باید به این موضوع اشاره داشت که تنظیم پارامترهای هر دستگاه با دستگاه دیگر به دلیل تفاوت در نیازهای فرآیند صنعتی متفاوت و این موارد باید توسط تکنسین‌های ماهر این حوزه انجام شود. اینورترهای جفران با توجه به کاربری که دارند با چهار سایز مختلف به بازار عرضه می‌شوند.
ملاحظات مربوط به تجهیزات جانبی
اما به صورت کلی این تنظیم پارامتر اینورتر جفران دارای اصول کلی که در ادامه بیشتر با آن‌ها آشنا می‌شویم. قبل از شروع به پارامتردهی باید ملاحظاتی را در رابطه با تجهیزات جانبی انجام دهیم. در واقع باید بررسی تجهیزات جانبی که به اینورتر متصل‌اند می‌تواند از خرابی و آسیب‌های مربوط به آن جلوگیری کنند. چون این تجهیزات مانند یک شبکه بهم متصل هستند که خرابی در یکی از اجزاء می‌تواند دومینو وار ادامه پیدا کند و در نهایت باعث خرابی در درایو نیاز به تعمیر اینورتر جفران باشد.
| ولتاژ ورودی | اولین که باید مورد بررسی قرار بگیرد صحت در ولتاژ ورودی توجه داشته باشید که حتما یک کلید اتوماتیک MCCB یا قطع کننده بین منبع تغذیه اصلی و اینورتر وجود دارد. |
| کلید اتوماتیک و کلیدی محافظت جان |
کلید اتوماتیک: حتما بررسی کنید که کلید اتوماتیکی که در مدار شما قرار دارد توانایی قرارگیری در برابر ولتاژ و جریان نامی را داشته باشد. بهتر از کلید اتوماتیک بیشتر برای روشن و خاموش کردن اینورتر استفاده کنید. کلید محافظ جان: کلید محافظ جان مستقر در مدار باید توانایی تحمل 200 میلی آمپر و بیشتر را داشته باشد و همچنین زمان عملکردی آن باید 0.1 ثانیه و یا حتی بیشتر تنظیم شود. |
| کنتاکتور | معمولا در مدار اینورتر احتیاجی به استفاده از کنتاکتورها نیست. اما می‌توان از کنتاکتورها برای انجام عملکردهای مانند کنترل خارجی و راه اندازی خودکار پس از قطع برق استفاده کرد. |
| استفاده از راکتور AC | وظیفه اصلی این رآکتور بهبود کیفت توان می‌باشد. به عبارتی زمانی که یک اینورتر 200 ولت یا 400 ولت با توان نامی کمتر از 11 کیلووات به ظرفیت بالای 600 کیلو آمپر متصل می‌شود. برای اینکه ضریب توان کاهش پیدا نکند از راکتور AC در مدار خود استفاده می‌کنیم. |
| فیلتر نویز ورودی | یکی از اصلی ترین واردی که باید مورد بررسی قرار داد فیلتر نویزگیر می‌باشد. بعضی از سری های اینورتر جفران دارای نویزگیر داخلی هستند. اما باید در نظر داشت برای رعایت الزامات لازم EMC در کاربردهای خاص باید از فیلتر EMC استفاده کرد. |
| اینورتر |
توجه کنید در صورتی که اینورتر شما تکفاز باید از ترمینال‌های L1 وL3(N) استفاده کنید. اما اگر از درایو سه فاز استفاده می‌کنید با برق سه فاز را به ورودی های L1 و L2 و L3 متصل کنید. هشدار! اتصال ترمینال های T1،T2 و T3 به برق ورودی AC باعث رسانی به اینورتر می‌شود. این ترمنال‌ها باید به ترمینال های U، V و W متصل شوند. در ضمن برای معکوس کردن چرخش موتور می‌توانید ترمینال های T2،T1 و T3را با یکدیگر جابه‌جا کنید. توجه کنید که اینورتر به صورتی به زمین متصل شده باشد. مقاومت زمین برای 220 ولت باید کمتر 100 اهم باشد. |
| موتور |
موتورهای القایی سه فاز با افزایش طول کابل با افت ولتاژ الکتریکی روبه رو می‌شوند. این مقدار را می‌توان به راحتی محاسبه کرد. مقدار افت ولتاز با کمتر از 10% باشد. افت ولتاژ= رادیکال 3 × مقاومت سیم (Ω/km)× × طول کابل (m) × جریان 10 به توان -3 اگر مقدار طول کابل موتور بیش از 100 متر باشد توصیه ما استفاده از چوک خروجی خارجی می‌باشد. |
تنظیم پارامترهای عمومی اینورتر جفران
برای شروع به تنظیم پارامترهای درایوه فرکانس متغیر جفران بعد از بررسی تجهیزات جانبی باید پارامترهای بشناسیم تا بتوانیم با توجه به آن مقداردهی کنیم. البته این پارامترها برای تنظیمات اولیه بیشتر کاربرد دارند و برای انجام تنظیم پارامتر تخصصی باید از تکنسین‌های این حوزه کمک بگیرید.
| پارامتر | توضیحات | دامنه تنظیم |
| 00-01 | حالت‌های کنترل |
|
| 00-02 | چرخش موتور |
|
| 00-03 | انتخاب منبع اصلی راه‌اندازی |
|
| 00-04 | حالت‌های عملکرد برای ترمینال‌های خارجی |
|
| 00-05 | انتخاب منبع اصلی فرکانس |
|
| 00-06 | انتخاب منبع فرکانس جایگزین |
|
| 00-07 | حالت‌های فرکانس اصلی و جایگزین |
|
| 00-08 | فرمان فرکانس از طریق ارتباطات | 0.00~599.00 |
| 00-09 | حالت ذخیره فرمان فرکانس |
|
| 00-10 | انتخاب فرکانس اولیه (حالت صفحه کلید) |
|
| 00-11 | فرکانس اولیه در حالت صفحه کلید | 0.00~599.00 |
| 00-12 | حد بالای فرکانس | 0.01~599.00 |
| 00-13 | حد پایین فرکانس | 0.00~598.99 |
| 00-14 | زمان شتاب گیری 1 | 0.1~3600.0 |
| 00-15 | زمان توقف 1 | 0.1~3600.0 |
| 00-16 | زمان شتاب گیری 2 | 0.1~3600.0 |
| 00-17 | زمان توقف 2 | 0.1~3600.0 |
| 00-18 | فرکانس حرکات جَگ | 1.00~25.00 |
| 00-19 | زمان شتاب گیری جَگ | 0.1~25.5 |
| 00-20 | زمان توقف جَگ | 0.1~25.5 |
جمع بندی
تمامی پارامترهایی که در بالا مورد بررسی قرار گرفت پارامترهایی پایه ای به شمار می‌روند و در اکثر درایوها جفران وجود دارند. البته تنظیم پارامترهای درایو محدود به این المان نیست و بخش‌هایی فراتر برای بکارگیری در فرآیندهای تخصصی تر نیز دارد. این دسته از پارامتر بسته به مدل و نوع اینورتر بایکدیگر تفاوت دارند. به غیراز این تنظیم آن‌ها نیاز به سطح بالایی از عمل و دانش فنی دارد. به همین منظور بخش فنی نیک صنعت آماده کمک به شما دراین زمینه می‌باشد. با کارشناسان نیک صنعت تماس بگیرید و از نظرات آن‌ها بهره‌مند شوید.
