نرم افزار ORCAD V24 برای طراحی مدارهای فرمان و الکترونیکی

معرفی نرم افزار Cadence SPB OrCAD V24

این نرم افزار مجموعه ابزاری جهت طراحی مدارهای فرمان و الکترونیکی را در اختیار مهندسان و دانشجویان برق قرار می‌دهد. نرم افزار ORCAD که توسط شرکت Cadence Design Systems تولید و توسعه داده شده، برای طراحی، شبیه‌سازی، تحلیل و تولید مدارهای EDA (Electronic Design Automation) مورد استفاده قرار می‌گیرد. دانلود نرم افزار ORCAD در پروژه اتوماسیون صنعتی مانند صنایع خودرو، مخابرات و الکترونیک، کاربرد بسیاری دارد چراکه از دقت و قدرت شبیه‌سازی بالایی برخودار است.

دانلود نرم افزار OrCAD capture برای طراحی مدار

این نرم افزار که با نام‌های Allegro PCB و OrCAD PCB نیز شناخته می‌شوند، از ماژول‌های اصلی مختلفی تشکیل شده است که با توجه به موارد موردنیاز می‌توان از آن‌ها استفاده نمود. از جمله بخش‌های اصلی آن می‌توان به OrCAD Capture اشاره نمود، که توانایی طراحی شماتیک مدار، ایجاد و مدیریت کتابخانه قطعات و پشتیبانی از سلسه مراتب مدار را دارد. این نرم افزار در دو نسخه Lite و Student عرضه شده و با توجه به نیاز و تخصص کاربران بهینه‌سازی شده است. جهت دریافت نرم افزار طراحی و شبیه‌سازی مدار ORCAD از  لینک زیر اقدام به دانلود آن نمایید.

دانلود پارت اول نرم افزار Cadence SPB OrCAD V24

دانلود پارت دوم نرم افزار Cadence SPB OrCAD V24

دانلود پارت سوم نرم افزار Cadence SPB OrCAD V24

دانلود پارت چهارم نرم افزار Cadence SPB OrCAD V24

دانلود پارت پنجم نرم افزار Cadence SPB OrCAD V24

حجم فایل‌ها: 8.03GB

دانلود پارت اول نرم افزار Cadence SPB OrCAD V17

دانلود پارت دوم نرم افزار Cadence SPB OrCAD V17

دانلود پارت سوم نرم افزار Cadence SPB OrCAD V17

حجم فایل‌ها: 5.37GB

رمز فایل: nicsanat.com

فایل دانلود شده را با استفاده از نرم افزار WINRAR از حالت فشرده خارج نمایید.

آموزش نصب نرم افزار OrCAD

نرم‌افزار ORDAD به دلیل داشتن امکانات پیشرفته در زمینه اتوماسیون طراحی الکترونیکی، از پیچیده‌ترین و تخصصی‌ترین تنظیمات در میان نرم‌افزارهای طراحی مدار برخوردار است. جهت نصب این نرم افزار باید به چندین نکته توجه فرماید و طبق مراحل گفته شده پیش بروید. قبل از شروع نصب، از وجود فضای خالی 50 گیگا‌بایت در فولدر مدنظر خود مطمئن شده، دسترسی اینترنت را قطع کرده و تا انتهای مسیر نصب، نرم افزار دیگری را اجرا نکنید.

• فایل نرم افزار ORCAD را توسط مراجع معتبر مانند سایت نیک صنعت دریافت کنید.
• پس ار خارج نمودن فایل اصلی از حالت فشرده، با استفاده از نرم افزار درایو مجازی، فایل iso را Mount کنید.

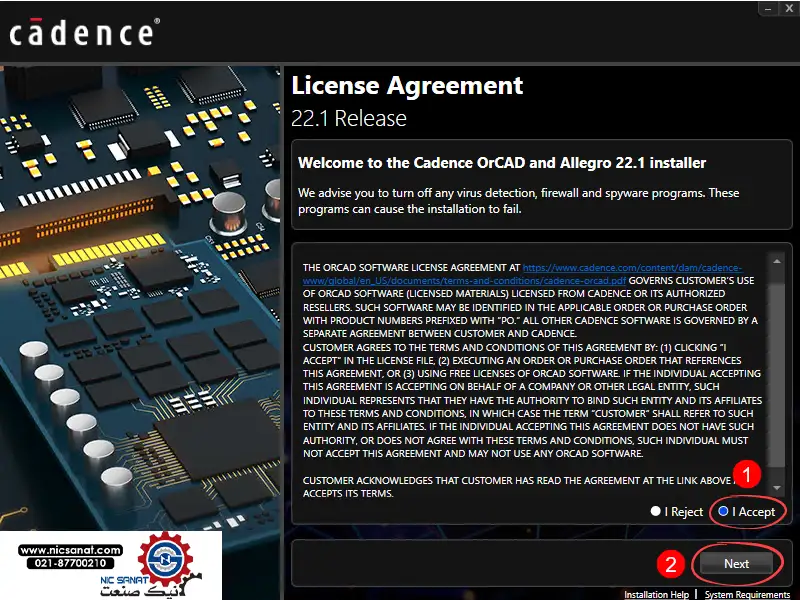

• فایل exe تولید شده را اجرا کنید و در پنجره License Agreement باز شده، گزینه اکسپت را انتخاب کنید.

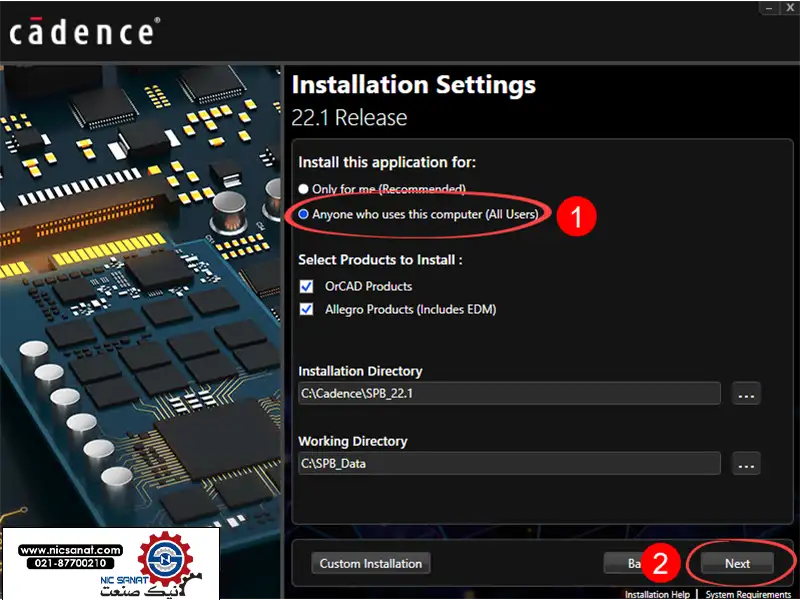

• در مرحله بعدی که پنجره Installation Settings باز می‌شود، گزینه AII Users را انتخاب کنید. و از روشن بودن گزینه‌های ORCAD Products و Allegro Products اطمینان حاصل فرمایید.

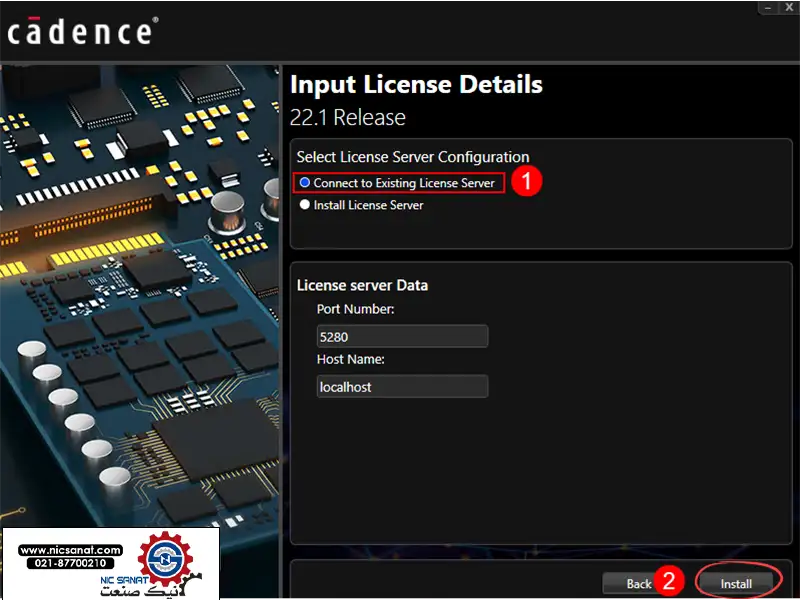

• در پنجره License Detailsگزینه Connect to existing license server را انتخاب کنید و نرم افزار را نصب نمایید، اما اجرا نکنید ( گزینه selet to start را خاموش کنید).

• فایل Patch را از حالت فشرده خارج نمایید.
• فایل exe تولید شده را اجرا کنید.

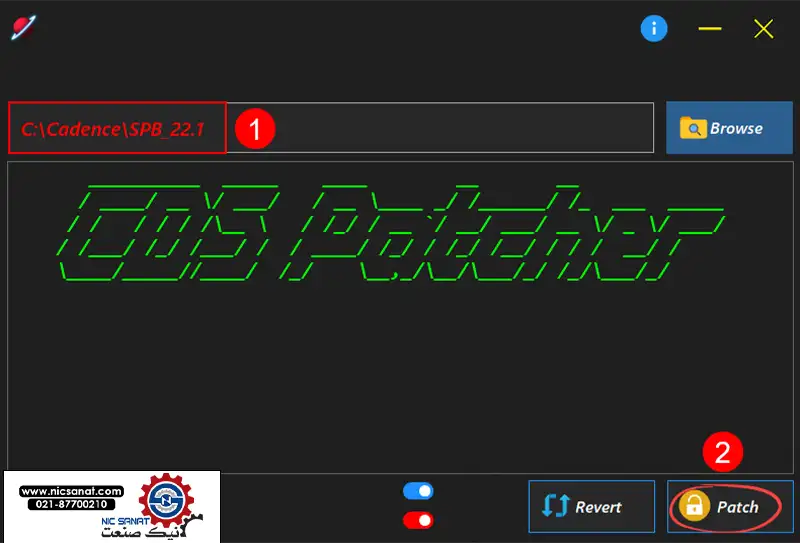

• در پنجره باز شده با انتخاب گزینه Browse مسیر ذخیره C:\Cadence\SPB_24.1 را انتخاب کرده و بر دکمه Patch کلیک کنید.

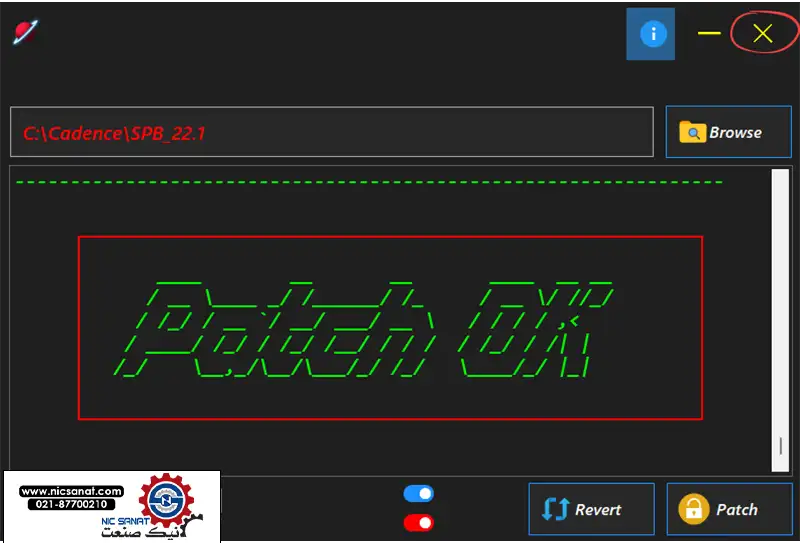

• پس از پایان مراحل فعال‌سازی patch، می‌توانید پنجره را ببندید.

• حال نصب نرم افزار طراحی و شبیه‌ساز ORCAD به پایان رسیده و می‌توانید اولین پروژه خود را آغاز کنید.

ویژگی‌ها نرم افزار ORCAD

همانطور که اشاره نمودیم، این نرم افزار از بخش‌های مختلفی تشکیل شده است که هر بخش مختص طراحی مراحل متفاوت از مدار می‌باشد. در ادامه به ویژگی‌ و قابلیت‌های هر بخش می‌پردازیم.

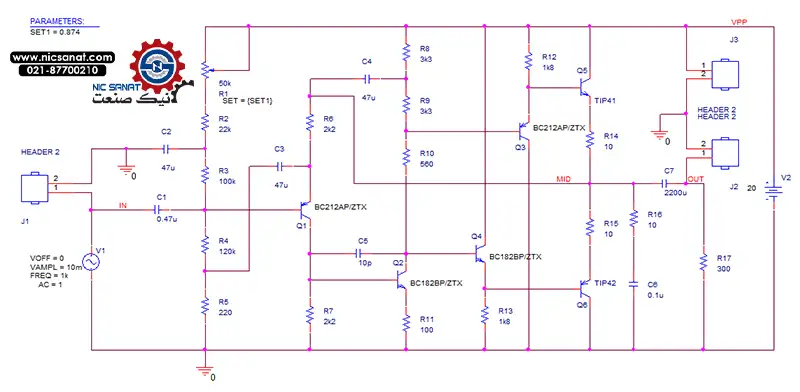

• OrCAD Capture: بخش طراحی شماتیک مدارهای الکتریکی که می‌توان با استفاده از قطعات پیش فرض و یا سفارشی، به طراحی مدار طبق سلسه مراتب مدنظر پرداخت.
• PSpice: با استفاده از این بخش می‌توان مدار مدنظ را با دقت بالا شبیه‌سازی نمود و به تحلیل سیگنال‌های پیچیده و نویز در مدارهای آنالوگ و دیجیتال، پرداخت.
• OrCAD PCB Designer: در نرم افزار ORCAD می‌توان بین بخش شماتیک و PCB اتصال مستقیم برقرار کرد و مدارهای طراحی شده را در فضای برد مدار چاپی انتقال داد.
• OrCAD Library Manager: این نرم افزار دارای کتابخانه گسترده قطعات با امکان اضافه کردن قطعات سفارشی، می‌باشد. همچنین سازگاری کامل با استاندارهای صنعتی دارد.
