دانلود نرم افزار EIP Builder V1.12 برای PLC دلتا

معرفی ابزار EIP Builder V1.12 برای محصولات دلتا

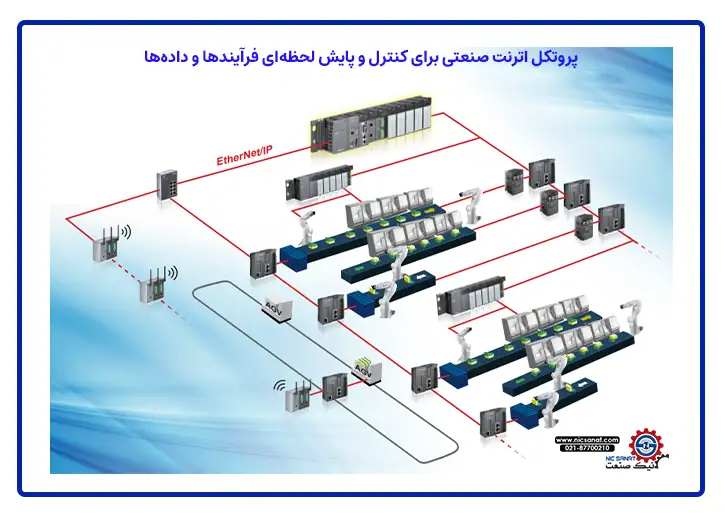

شرکت دلتا الکترونیک که برندی معتبر در حوزه تولید تجهیزات اتوماسیون صنعتی به شمار می‌رود. برای پیکربندی تجهیزات خود، نرم افزار EIP Builder را طراحی و عرضه نموده است. با دانلود نرم‌افزار EIP Builder می‌توان ارتباط میان ‌PLC دلتا و سایر تجهیزات صنعتی مانند سنسورها، ماژول‌های I/O و کنترلرها را از طریق پروتکل EtherNet/IP برقرار کرد. این نرم‌افزار به کاربران این امکان را می‌دهد که تنظیمات شبکه، آدرس‌دهی و پیکربندی ارتباطات بین دستگاه‌ها را به‌صورت دقیق و استاندارد انجام دهند.

دانلود نرم افزار EIP Builder V1.12 دلتا

با استفاده از نرم افزار EIP Builder می‌توان به تعریف و تنظیم پارامترهای شبکه EIP پرداخت. درواقع پارامترهایی مانند آدرس IP، پورت، نقشه داده‌ها، اتصالات I/O و تبادل پارامترهای در دستگاه‌های دلتا توسط ابزار EIP Builder مطابق نیاز پروژه پیکربندی می‌شوند. برای دریافت نسخه اورجینال نرم افزار به سایت‌های معتبر و یا نمایندگی دلتا در نیک صنعت مراجعه کنید. همچنین می‌توانید از طریق لینک زیر اقدام به دانلود این نرم افزار نمایید.

لینک دانلود نرم افزار EIP Builder V1.12

حجم فایل: 128MB

رمز فایل: nicsanat.com

آموزش نصب نرم افزار EIP Builder V1.12

قبل از نصب نرم افزار EIP Builder بهتر است به چند نکته توجه کنید. سیستم عامل پشتیبانی شده از این نرم افزار، Windows 7 / 8 / 10 / 11  می‌باشد. همچنین اگر از ISPSoft استفاده می‌کنید، توجه داشته باشید که نسخه 3.14 یا بالاتر نصب شده باشد.

نرم‌افزار EIP Builder به دو روش قابل اجرا است:

اجرای مستقل

EIP Builder می‌تواند به‌صورت مستقل اجرا شود و برای باز شدن نیازی به نرم‌افزار ISPSoft ندارد. در این حالت، کاربر می‌تواند تنظیمات اولیه و پارامترهای EtherNet/IP را انجام دهد.

• فایل دانلود شده احتمالا به صورت zip
• می‌باشد، برای خارج کردن این فایل از حالت فشرده از نرم افزار RAR استفاده کنید.
• بر روی فایل exe کلیک راست کنید و گزینه Run as Administrator را انتخاب کنید.
• پس از انتخاب زبان مدنظر خود، مسیر نصب پیشنهادی C:\Program Files (x86)\Delta\EIP Builder را مشخص کنید.
• در پنجره مربوط به لایسنس نرم افزار، شرایط مجوز را تایید کنید و بر روی Next کلیک کنید و مراحل Install را تکمیل کنید.
• در صورت مشاهده پیام Installation Complete، بر روی دکمه Finish کلیک کنید. چرا که نشان‌دهنده تکمیل مراحل نصب نرم افزار EIP Builder می‌باشد.
• در صورتی که از نرم افزار ISPSoft استفاده می‌کنید، حالا EIP Builder به صورت خودکار در آن قابل دسترسی می‌باشد.

اجرا از داخل ISPSoft

در ادامه، مراحل اجرای EIP Builder از داخل نرم‌افزار ISPSoft به‌صورت گام‌به‌گام توضیح داده می‌شود.

• نرم‌افزارISPsoft را از منوی start ویندوز اجرا کنید.

• ایجاد پروژه جدید، از منو File گزینه New را انتخاب کنید تا پنجره Create a New Project باز شود.

• انتخاب پی ال سی، در پنجره ی باز شده یک مدل پی ال سی که از نرم‌افزار EIP Builder پشتیبانی می‌کند را انتخاب کنید.

• روی گزینه HWCONFIG دوبار کلیک کنید تا وارد بخش تنظیمات سخت‌تفزاری شوید.

• ایجاد یک ماژول EIP برای افزودن ماژول EtherNet/IP مراحل زیر را انجام دهید:
  • از بخش Network Module در لیست محصولات، ماژول AH10EN-5A را انتخاب کنید.
  • ماژول انتخاب‌شده را با روش Drag & Drop روی Main Backplane مربوط به CPU قرار دهید.

• در این مرحله باید تنظیماتHWCONFIG را ذخیره و دانلود کنیم. روی گزینه Save  و سپس گزینه Download to PlC کلیک کنید.
• در نهایت به مرحله‌ی اجرای نرم‌افزارEIP Builder می‌رسیم.
  • برای اجرای EIP Builder از ماژول AH10EN-5A، روی این ماژول در Main Backplane کلیک راست کرده و گزینه EIP Builder را انتخاب کنید.
  • برای اجرای EIP Builder از CPU دارای EtherNet/IP داخلی، روی CPU کلیک راست کرده و گزینه EIP Builder را انتخاب کنید.

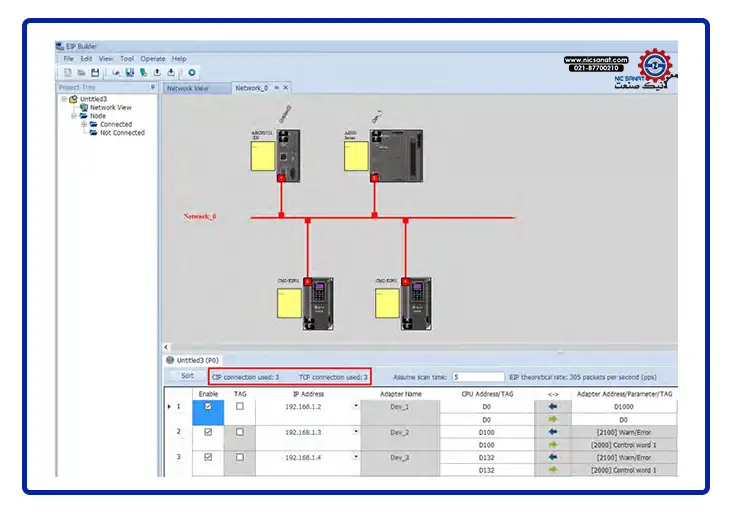

عملکرد و قابلیت‌های EIP Builder V1.12

معماری و ساختار برنامه EIP Builder از بخش‌های مختلفی تشکیل شده است، که برای کاربردهای مختلفی مورد استفاده قرار می‌گیرند. در ادامه به معرفی هر بخش این نرم افزار می‌پردازیم.

• پیکربندی شبکه: تعیین توپولوژی شبکه (خطی، ستاره و حلقه)، تنظیم آدرس IP، تنظیم اتصال‌ها بین دستگاه‌ها را انجام می‌دهد.
• نقشه داده: تعیین کننده اینکه کدام داده‌ها بین دستگاه‌ها به اشتراک گذاشته شوند.
• پشتیبانی EDS: امکان استفاده از فایل‌های EDS (Electronic Data Sheets) برای شناسایی دستگاه‌ها، حتی دستگاه‌های برندهای دیگر را برخوردار است.
• شبیه‌سازی و تست: امکان تست پیکربندی بدون نیاز به دستگاه‌های فیزیکی را فراهم می‌کند.
• تشخیص خطا: قابلیت پایش وضعیت لینک، تشخیص خطاها، بررسی اتصال، وضعیت دستگاه و غیره را دارد.
• واسط گرافیکی (GUI): امکان کار با محیط گرافیکی با امکان drag & drop برای افزودن دستگاه‌ها و برقراری ارتباط میان آن‌ها را برقرار می‌کند.

برای دریافت آموزش تصویری نحوه تنظیم هر بخش از نرم افزار EIP Builder دلتا، فایل منوال رسمی این نرم افزار را از طریق لینک زیر دانلود نمایید.

مزیت‌های نرم افزار EIP Builder V1.12

• ساده‌سازی پیکربندی شبکه صنعتی: رابط گرافیکی کاربر پسند باعث کاهش نیاز به تنظیم دستی پیچیده می‌شود.
• پشتیبانی از دستگاه‌های دلتا و سایر برندها (از طریق EDS)
• یکپارچگی با ابزارهای دلتا: امکان فراخوانی از دیگر نرم‌افزارها مانند ISPSoft
• صرفه‌جویی در زمان و افزایش دقت: کاهش خطاهای ناشی از تنظیم دستی
• قابلیت تشخیص و رفع خطاها کمک به نگهداری سیستم
