دانلود تیا پورتال

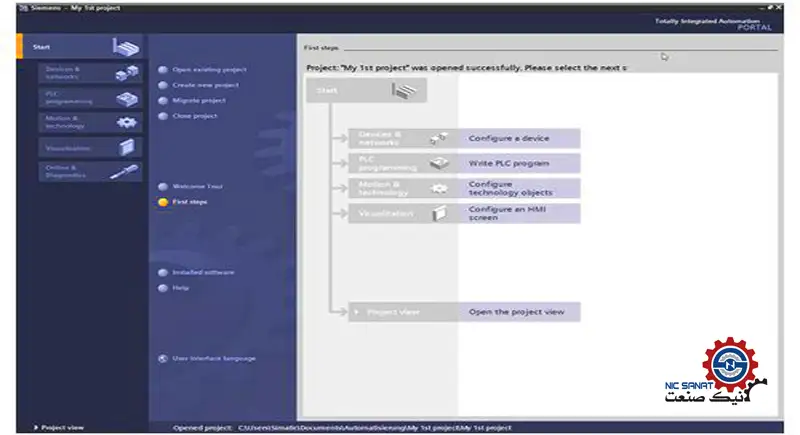

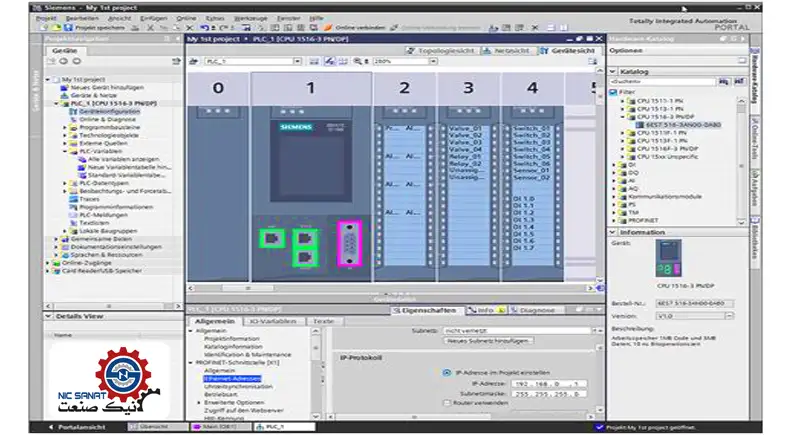

معرفی نرم افزار تیا پورتال زیمنس

نرم افزار TIA Portal یکی از پیشرفته‌ترین و جامع‌ترین محیط‌های مهندسی شرکت زیمنس در حوزه اتوماسیون صنعتی است. زیمنس این نرم افزار را با هدف یکپارچه‌سازی فرآیند طراحی، برنامه‌نویسی، پیکربندی و مانتورینگ سیستم‌های کنترل صنعتی طراحی و توسعه داده است. با استفاده از ابزار نرم افزاری تیا پورتال می‌توان با تمامی تجهیزات اتوماسیون زیمنس مانند HMI، PLC، درایو و شبکه‌های صنعتی در یک محیط واحد، کار کرد.

ویژگی‌ها و قابلیت‌های شاخص TIA Portal

• محیط کاملا یکپارچه: نرم افزار جامع و قدرتمند برای طراحی، برنامه‌نویسی و مانتورینگ سیستم‌های اتوماسیون صنعتی
• شبیه‌سازی پیشرفته با PLCSIM: امکان تست کامل برنامه بدون نیاز به سخت افزار واقعی
• پشتیبانی از سخت‌افزارهای مدرن زیمنس
• برخورداری از زبان‌های برنامه‌نویسی متنوع
• قابلیت مانتورینگ و عیب‌یابی زنده در زمان اجرا
• ارتباط پایدار با شبکه‌های صنعتی: نظیر PROFINET و PROFIBUS

تفاوت بین نسخه 14 و 15 نرم افزار تیاپورتال

در ورژن 15 تفاوت‌ها وامکانات بسیار زیادی به نرم افزار تیاپورتال اضافه شده‌اند که در ادامه بیشتر با آن‌ها آشنا می‌شویم.

پشتیبانی سخت افزار

• نسخه 14 تیاپورتال از کنترلرهای قدیمی‌تر مانند S71200 -S7-1500 پشتیبانی می‌کند. اما با ورود ورژن 15 به غیر از کنترلرهای قدیمی امکان پشتیبانی از نسل‌های جدید نیز وجود دارد.
• به غیر مورد بالا در ورژن 15 بهبود بسیار خوبی در پشتیبانی از HMIها انجام شده‌اند. در نسخه 15 HMI های نسل جدیدتر را نیز تحت پوشش قرار داده‌اند.

بهبود کتابخانه‌های تیا پورتال

• در نسخه 15 نرم افزار تیا پورتال امکانات Openness که مربوط به کتابخانه‌ها برای انجام اسکریپت نویسی و خودکارسازی پروژه‌ها می‌باشد به صورت بسیار خوب و گسترده‌ ارتقا پیدا کرده‌اند.
• همچنین امکان ورود اطلاعات و دریافت خروجی (Export\Import) برای اکثر دیتاها و اجزای پروژه وجود دارد.

امکانات جدید برای کنترل PLCها

• در نسخه 15 امکان PLC-Proxy معرفی شده‌اند که این امکان مدل سازی ماژول‌های بزرگ تر و طراحی توزیع شده را فراهم می‌کند.
• در ضمن نوع داده struct بسیار پیشرفته تر از نسخه‌های قدیمی می‌باشد.
• یکی از ویژگی‌های جدیدی که در ورژن 15 نرم افزار تیا پورتال اضافه شده نوع دیتا یونین می‌باشد که نسخه 14 وجود نداشت.
• همچنین در بهبود و ارتقاء Library Handling نیز تغییرات زیادی اعمال شده‌اند.

بهبود موشن کنترل

• در این نسخه امکانات موشن برای کنترل S7-1500 به شکل چشمگیری توسعه پیدا کرده‌اند و توانایی جدید مانند Gear Synchroniztion نیز به آن افزوده شد.
• اضافه شدن قابلیت و امکانات جدید Cam و ارتقاء پیدا کردن دستورالعمل‌های موشن دیگر نکته توسعه یافته در این ورژن می‌باشد.

نکات مهم

• پروژه‌های نسخه 14 تیا پورتال را می‌توان در ورژن 15 بازکرد ولی عکس آن امکان پذیر نمی‌باشد.
• در صورتی که پرژوه‌های شما ساده می‌باشد می‌توانید روی نسخه قدیمی 14 به کار خود ادامه دهید ولی اگر در پروژه‌های خود از نسخه‌های جدیدتر کنترلر استفاده می‌کنید یا نیاز به موشن کنترل پیشرفته‌تر دارید نسخه v15 را به شما پشنهاد می‌کنیم چون ورژن 14 توانایی انجام چنین کاری را ندارد.

تفاوت بین نسخه 15 و 16 نرم افزار TIA-Portal

پشتیبانی از سخت افزارهای جدید

• یکی از دلایل اصلی برای ارائه نسخه‌های جدید نرم افزار تیا پورتال پشتیبانی از سخت افزارهای جدید می‌باشد که به دلیل ارتقاء در آن‌ها امکان مدیریت و برنامه نویسی نرم‌افزارهای نسل گذشته وجود ندارد.
• در نسخه 16 از ورژن‌های جدید سخت افزاری کنترلر پشتیبانی می‌شود.
• امکان پشتیبانی از HMIهای نسل جدیدتر نیز وجو دارد.
• ورژن 16 تیا پورتال از درایوهای نسل جدیدتر نیز پشتیبانی می‌کند.

معرفی WinCC Unified

• شاید یکی از ویژگی‌ها و ارتقاهای بسیار جدید این نرم افزار معرفی قابلیت WinCC Unified می‌باشد.
• دیگر ویژگی اضافه شده به این نرم افزار طراحی HMI با کمک از تکنولوژی وب یا HTML5 می‌باشد. این قابلیت امکان طراحی ریسپانسیو را فراهم می‌کند.
• در ورژن 16 میتوانید پروژه‎های Unifiedایجاد کنید و بروی پنل آن را اجرا نمایید.

ارتقاء سطح کار گروهی مهندسان

یکی از ویژگی‌های ورژن 16 TIA-Portaol امکان کارگروهی بسیار روان‌تر از نسخه 15 می‌باشد. در این ورژن همزمانی بهتر اجزاء به بهترین شکل اتفاق می‌افتد.

توسعه کتابخانه Handling

در نسخه 16 دوباره  بخش کتابخانه Handling توسعه و ارتقاء بسیار خوبی داشته است. در حقیقت این کتابخانه در نسخه 15  به دنیای صنعت اتوماسیون معرفی شد به همین دلیل نسخه‌ای بسیار ابتدایی‌تر به شمار می‌رفت اما در نسخه 16 ارتقاء خوبی پیدا کرد و از امکاناتی مانند

• پشتیبانی از verioning داخل خود کتابخانه
• امکان ارتقاء کتابخانه بودن از دست دادن سازگاری اشاره کرد.

امکان اتصال به Git

• در V16 پشتبانی رسمی از Git معرفی شد. که امکان برنامه نویسی و استفاده از این ابزار را بسیار ارتقاء می‌بخشد.
• در این ورن امکان اتصال مستقیم نرم افزار TIA Portal به مخازن GIT وجود دارد.
• از دیگر امکانات این نسخه می‌توان به امکان PULL/PUSH/COMMIT از داخل خود نرم افزار TIA اشاره کرد.

تفاوت بین نسخه 16 و 17 نرم افزار تیا پورتال

پشتیبانی از سخت افزار نسخه 3.0

• ورژن 16 این نرم افزارتوانایی پشتیبانی تا نسل 2.8 را دارد به همین دلیل نسخه جدیدتر نرم افزار تیا پورتال ایجاد شد تا پوشش کاملی از محصولات جدید بکند.
• ورژن 17 تیا پورتال توانایی کار با تجهیزات پیشرفته ی مانند کنترلر S7-1500R/H را دارد.
• همچنین با توسعه بخش HMI می‌تواند با تجهیزات جدیدتر این بخش نیز به خوبی کار کند.

توسعه WinCC Unified

شاید بزرگترین تفاوت دربخش از نرم افزار تیا پورتال باشد در نسخه و ورژن 16 این ویژگی و قابلیت برای نخستین بار معرفی شد به همین دلیل امکان ویژه و خاصی نداشت. ولی در نسخه 17 با توسعه و ارتقاء این بخش امکانات بسیار زیادی به آن اضافه شد. این نسخه برای کار بروی HMI های نسخه بهتزی می‌باشد.

توسعه کار با Git

یکی دیگر از ابزارهای که در نسخه 16 معرفی شد همین امکان اتصال به Git و استفاده از مخازن آن بود. اما در نسخه 16 ورژن اولیه بود که دارای مشکلات ابتدایی بود ولی در نسخه 17 سعی شد مشکلات آن برطرف و برای توسعه آن اقدام شود. در نسخه و ورژن 17 امکان اتصال ساده‌تر ، نمایش وضعیت فایل‌ها ، امکان مقایسه تغییرات و مدیریت Branchها بهتر از نسخه قبلی می‌باشد.

کتابخانه Handling

یکی از بخش‌هایی به صورت محسوس مورد تغییرات اساسی در نسخه 17  قرار گرفته این کتابخانه می‌باشد. از تغییرات اعمال شده می‌توانیم به موارد زیر اشاره کنیم.

• Versioning بسیار پیشرفته‌‌تر
• Export / Import آسان‌تر
• Migration بدون از دست دادن لینک‌ها

تفاوت بین نسخه 17 و 18 نرم افزار تیا پورتال

بروزرسانی نرم افزاری

یکی از دلایل بروزرسانی‌های نرم‌افزاری پشتیبانی از محصولات جدید می‌باشد که با قابلیت‌های جدید تولید و روانه بازار می‌شود نسخه‌های قدیمی مانند نسخه 17  محصولات مشخصی را توانایی پشتیبانی دارند و در برخورد با سخت افزارهای نسل جدیدتر بسیار عملا بدون کاربرد می‌باشند. نسخه 18 تیا پرتال توانایی کار با PLC و HMIهای نسل جدیدتر را دارند به علاوه که می‌توانید برای سخت افزارها قدیمی‌تر نیز آن استفاده کنید.

نسخه 1.2 WinCC Unified

بزرگ ترین تغییری که در ورژن 18 نرم افزار تیاپورتال اتفاق افتاده ارانه نسخه جدیدی از WinCC Unified می‌باشد. از جمله امکانات پیشرفته‌ای که به این نسخه اضافه شده می‌توان به

• Faceplates بازگشتی.
• Performance ارتقا یافته .
• کنترل هشدار بهتر با قابلیت تنظیم.
• و همچنین layers mangemment پیشرفته تر اشاره کرده.

ویژگی‌های جدید برنامه نویسی PLC

در این سری از نرم افزار TIA Portal امکانات و کلاس‌های جدیدی مانند Static Methods به آن اضافه شده‌اند. همچنین امکانات ویژه‌ای مانند ارث بری Interface ، استراک‌های تودر تو و پیشرفته ، مدیریت بهتر PLC Tag و Data Types و همچنین برنامه نویسی شی گراء در این نسخه با یک جهش بسیار خوب رو به جلو حرکت کرد است.

بهبود موشن کنترل

در نسخه 18 نرم افزار تیا پورتال com editor بسیار بهتر از نسخه 17 عمل می‌کند. در ضمن مدیریت بخش Synchronization بسیار ارتقاء خوبی داشته است. در ورژن امکانات و ویژگی‌های جدیدی مانند Cam Tables به آن اضافه شده‌اند. از نسخه 18 نرم افزار تیا پورتال برای پروژه‌هایی که نیاز به موشن قوی‌تر دارند استفاده می‌شود.

توسعه TIA Portal Multiuser Engineering

در ورژن 17 این نرم افزار عملکرد این قسمت بسیار خوب و موثر بود ولی در نسخه 18 تمامی تلاش خود را کرده‌اند تا این بخش پایدارتر و سریع‌تر از گذشته باشد. مدیریت Confict بهتر و توسعه امکانات دقیق‌تر Locking از دیگر ویژگی‌های این نسخه می‌باشند. ورژن 18 برای استفاده در تیم‌های بزرگ دارای مزیت جدی می‌باشند.

تفاوت بین نسخه 18 و 19 نرم افزار تیا پورتال

با اینکه ورژن 18 نرم افزار تیا پورتال از ویژگی و قابلیت‌های بسیار ویژه و کارآمدی برخوردار است اما در نسخه 18 امکان پشتیبانی از سخت افزار 3.1 وجود ندارد به همین دلیل برای پشتیبانی مدل‌های جدید‌تر باید از ورژن 19 استفاده کنید. در این ورژن از جدیدترین سری PLC زیمنس پشتیبانی می‌شود. به زبان ساده‌تر سری پی ال سی‌های نسل جدید زیمنس در نسخه 19 بهتر ساپورت می‌شوند.

امکانات جدید WinCC Unified V1.3

همان طور که بیشتر نیز به آن پرداختیم یکی از اصلی‌ترین بخش‌های با تغییرات موثر همراه بوده‌اند WinCC Unified می‌باشد به این بخش قابلیت‌هایی مانند :

• Compostie Objects
• پاسخ سریه به رخدادها
• لایه‌های بسیار پویا‌تر
• کلاس بندی بهتر فیلترها
• سرعت بالاتر در حالت Runtime

به صورت کلی هر پروژه جدیدی که به HMI Unified  به صورت جدی نیاز دارد می‌تواند از نسخه 19 این نرم افزار استفاده کند.

توسعه PLC Programming

زیمنس تمام تلاش خود را داشته که برنامه نویسی شی گرا در نسخه را به صورت چشمگیری ارتقاء و توسعه دهد. از جمله این تغییرات می‌توان به تعریف کلاس‌های انتزاعی ، رابط‌های تو در تو ، امکان Override متدهای والد و امکان اتصال بهتر به کلاس اشاره کرد. اگر از کلاس‌های تیا پورتال زیاد استفاده می‌کنید این نسخه جهشی بزرگ برای شما می‌باشد.

ارتقاء حالت استفاده از Git

Git Integration در ورژن 18 بسیار عملکرد خوبی داشت اما شاید کمی ساده به نظر می‌رسید. در نسخه 19 قسمت‌های مهمی مانند Branch Management ، Conflict Resolution ، History و merge Tools با ارتقاء بسیار خوبی مواجه بوده‌اند. استفاده از این نسخه در تیم‌های بزرگ بسیار برای کاربران آسان ‌تر می‌باشد.

موشن کنترل

موشن کنترل در نسخه 19 ارتقاء و پیشرفت خوبی در قسمت‌های cam editor داشته و سازگاری بالایی با Firmware جدید دارند. در این نسخه در بخش Gear/Cam Tables امکانات جدیدی اضافه شده است در ضمن ورژن 19 پشتیبانی بهتری از Drives انجام می‌دهد. پیکربندی بخش Simulation در موشن نسبت به قبل بسیار پیشرفته‌تر شده‌اند و امکانات بسیار جذابی به آن اضافه شده است.

نحوه نصب نرم افزار تیا پورتال زیمنس

1. ازپوشه نصب بر روی فایل نصب نرم افزار کلیک کنید و در پنجره ظاهر شده  بر روی کلید Install کلیک نمایید.
2. با مشاهده پنجره درخواستpart07.rar دیسک دوم را داخل دستگاه قرار داده و بر روی کلید OK کلیک کنید.
3. با مشاهده پنجره درخواستpart13.rar دیسک سوم را داخل دستگاه قرار داده و بر روی کلید OK کلیک کنید.
4. بر روی زبان انگلیسی در پنجره General setting کلیک کرده و بر روی دکمه Next کلیک نمایید.
5. بر روی دکمه Typical کلیک کرده سپس بر روی دکمه Next کلیک نمایید.
6. در پنجره Configuration هر دو گزینه مربوط به تایید لایسنس را انتخاب کرده و بر روی Next  کلیک نمایید.
7. در پنجره Security Control بر روی گزینه I accept the security and permission settings on this computer کلیک کرده سپس بر روی کلید Next کلیک نمایید.
8. در پنجره Overview بر روی دکمه Install کلیک نمایید.
9. درپنجره License Transfer بر روی Skip transfer license کلیک نمایید.
10. پس از اتمام نصب نرم افزار بر روی گزینه Yes, restart my computer now  کلیک کنید.  سپس بر روی دکمه Restart کلیک کنید. اکنون می‌توانید نرم افزار را اجرا کنید.

لینک دانلود GSD v2.43 مخصوص کارت remote I/O FK1200 پروفینت اینوت در نرم افزار tia portal

حجم نرم افزار: 20 کیلوبایت

رمز فایل: nicsanat.com

معرفی کتابخانه Control در تیاپورتال زیمنس

در مهندسی برق، معمولا بخش‌های مختلفی از پروژه‌ها تکرار می‌شوند و با هم مشترک هستند. اگر هر بار از ابتدا و صفر برنامه نویسی شوند، احتمال خطا بسیار زیاد است و همچنین هزینه زیادی صرف عیب یابی و نگهداری خواهد شد. به همین دلیل کمپانی‌های بزرگ مانند زیمنس مفهوم کتابخانه Libaray را در نرم افزارهای برنامه نویسی PLC و HMI را ایجاد کردند که شامل تایمر، شمارنده، مقایسه گر، هشدارها، صفحات HMI، ورودی/خروجی استاندارد و … می‌شود. مجموعه‌ای از بلوک‌ها و توابع آماده مانند FC، FB، DB در PLC معرفی شده است.

• قابلیت استفاده مجدد
• قابلیت تعریف پارامتر
• افزایش بهره‌وری و راندمان کاری
• کاهش بروز خطا
• عیب یابی و نگهداری آسان

درادامه انواع کتابخانه‌های نرم افزار تیا پورتال را معرفی می‌کنیم.

معرفی انواع کتابخانه نرم افزار تیا پورتال

کتابخانه‌های TIA Portal دارای مجموعه‌ای از انواع ابزارهای پیکربندی، توابع، دیتاهای از پیش تعریف شده و مثال‌های برنامه نویسی است. علاوه بر این کتابخانه‌ها، قابلیت TIA Openness یک ابزار مقایسه (Library Compare) است که امکان مقایسه بین چندین کتابخانه را فراهم می‌کند. رابط Openness انواع داده‌ها و دیتاها را می‌خواند و سپس مقایسه می‌کند و همچنین امکان خودکار سازی و سفارشی سازی برخی از فرایندهای را از طریق API ایجاد می‌کند. در ادامه به معرفی انواع کتابخانه های تیا پورنال زیمنس می‌پردازیم.

کتابخانه LGF در نرم افزار تیا پورتال (General Functions)

کتابخانه LGF یک کتابخانه برای توابع عمومی است که برای برنامه نویسی پی ال سی S7-1200 و S7-1500 در STEP 7 در محیط نرم افزار TIA Portal استفاده می‌شود. این کتابخانه سازگاری و انعطاف‌پذیری زیادی با پی ال سی S7-1200 و S7-1500 دارد. کتابخانه LGF بدون هیچ گونه محدودیتی قابل استفاده است و همچنین قابلیت محاسبات ماتریسی، تابع جستجو، FIFO و تایمر Astro نجومی را دارد. در واقع برای توسعه سیستم اتوماسیون صنعتی مورد استفاده قرار می‌گیرد و از مزایا آن، پارامترگذاری فوری و قابلیت سقارشی سازی است.

کتابخانه LGF دارای توابعی هستند که کاربر می‌تواند با توجه به نیاز پروژه خود، آن کتابخانه را تنظیم کند. این توابع به‌صورت پارامترهای قابل تنظیم هستند و می‌توان آن‌هارا به‌صورت مستقیم در پروژه‌ها استفاده کرد. هر تابع دارای توضیحات کامل و مستندات مربوط به I/O و رابط‌ها هستند که مهندسان می‌توانند از آن‌ها بهره ببرند.

دانلود کتابخانه LGF V5.2.1 در TIA Portal ورژن 20

دانلود کتابخانه LGF V5.2.1 در TIA Portal ورژن 19

دانلود کتابخانه LGF V5.2.1 در TIA Portal ورژن 18

دانلود کتابخانه LGF V5.2.1 در TIA Portal ورژن 17

دانلود کتابخانه LGF V5.1.0 در TIA Portal ورژن 16

دانلود راهنمای کتابخانه LGF V5.2.1

دانلود راهنمای کتابخانه LGF V5.1.0

رمز فایل: nicsanat.com

کتابخانه LPD در نرم افزار تیاپورتال (Library of PLC data types)

کتابخانه LPD یک کتابخانه برای انواع داده‌ها است که برای برنامه نویسی پی ال سی S7-1200 و S7-1500 در محیط نرم افزار TIA Portal استفاده می‌شود. کتابخانه LPD شامل انواع داده‌های PLC است که برای توصیف ساختار و شکل آدرس‌دهی، شرح داده‌های پارامتری ماژول جانبی و فناوری و درایوهای سینامیکس است. کتابخانه LPD دارای ماژول فناوری و جانبی است. کتابخانه LPD این رابط‌های کنترل و پارامترها را به‌صورت داده و دیتا ارائه می‌دهد و با استفاده از این داده‌ها می‌توان متغیرها PLC را به‌صورت مستقل و جداگانه ایجاد کرد.

دانلود کتابخانه LPD در Tia Portal ورژن 20

دانلود کتابخانه LPD در Tia Portal ورژن 19

دانلود راهنمای کتابخانه LPD در TIA Portal

رمز فایل: nicsanat.com

 کتابخانه Library with program examples در تیا پورتال

کتابخانه Sample Library for Instructions یک مجموعه کلی از نمونه‌ها و مثال‌های برنامه نویسی برای plc با دستورات مختلف است که در نرم افزار تیا پورتال (STEP 7) ارائه شده است. این کتابخانه Program examples برای همه افراد مخصوصا برنامه نویسان مبتید و جو.نیور طراحی شده است اما برنامه نویسان حرفه‌ای و سینیور نیز می‌توانند از این مثال‌ها استفاده کنند. این کتابخانه به درک بهتر و اجرا دستورات مختلف کمک زیادی می‌کند. این مثال‌ها را می‌توانید به راحتی در پروه‌های خود استفاده کنید و عملکرد هر یک از دستورات را در نرم افزار تیا پورتال بررسی و تست کنید.

دانلود کتابخانه Sample در TIA Portal

رمز فایل: nicsanat.com
