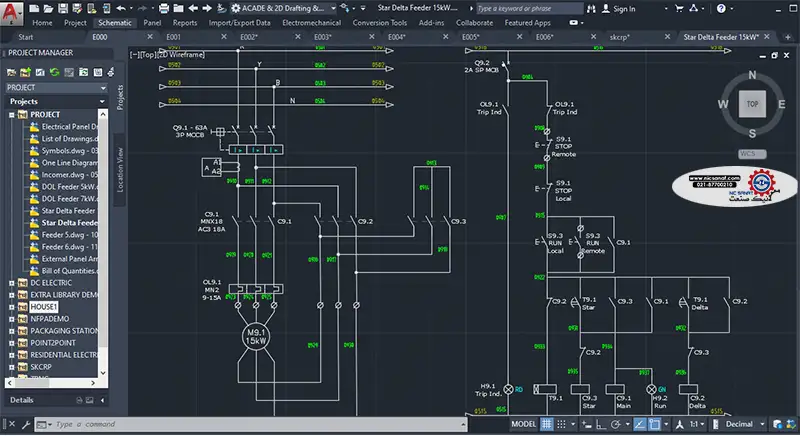

نرم افزارهای طراحی تابلو برق

معیارهای انتخاب نرم افزارهای طراحی تابلو برق

انتخاب نرم افزار طراحی تابلو برق به نیاز پروژه، سطح تخصص کاربر و امکانات مورد انتظار فرآیندها بستگی دارد. به طور کلی انتخاب ابزارهای طراحی تابلو به سطح پروژه و هدف استفاده از نرم افزار مربوط می‌شود. جهت انتخاب بهترین ابزار طراحی هوشمند می‌توان چند معیار کلیدی را مدنظر قرار داد که در ادامه به آن‌ها می‌پردازیم.

قابلیت‌های طراحی

• طراحی دوبعدی 2D: طراحی دوبعدی بیشتر برای پروژه‌های ساده و آموزش‌های مقدماتی کاربرد دارد. از این روش می‌توان برای رسم نقشه‌های شماتیک مدار، مشخص کردن محل قرارگیری قطعات روی نقشه و همچنین طراحی مسیرهای سیم‌کشی استفاده کرد.
• طراحی سه‌بعدی 3D: امکان طراحی سه بعدی در پروژه‌های صنعتی بسیار پرکاربرد است و به دلیل نمایش نقشه از زوایای مختلف و جانمایی بهتر تجهیزات، استفاده از این روش طراحی به امری ضروری در نقشه‌های اتوماسیون صنعتی تبدیل شده است.
• شبیه‌سازی: در برخی از نرم افزارهای طراحی تابلو برق، امکان شبیه‌سازی عملکرد مدار را به کاربر می‌دهند. و به وسیله این قابلیت می‌توان تداخل تجهیزات را قبل از اجرا بررسی کرده و از ساخت صحیح تابلو مطمئن شد.

کتابخانه قطعات و تجهیزات

نرم افزار طراحی تابلو باید یک دیتابیس بزرگ از تجهیزات الکتریکی مانند کلید، کنتاکتور، اینورتر و غیره داشته باشد. همچنین امکان اضافه کردن قطعات سفارشی یک مزیت مهم به حساب می‌آید. چراکه همیشه ممکن است نیاز به تجهیز خاصی در پروژه باشد که در نرم افزار موجود نباید. از طرفی وجود قطعات با مشخصات فنی واقعی از برندهای مطرح و معتبر جهانی مانند زیمنس، دلتا، اینوت و غیره باعث طراحی دقیق‌تر و منطبق با بازار را فراهم می‌کند.

استانداردها و گزارش‌گیری

نرم افزارهای طراحی تابلو برق باید از استاندارهای بین‌المللی مانند IEC، IEEE و ANSI پشتیبانی کند تا طراحی مدارها با مقررات جهانی هم‌خوانی داشته باشد. مثلا با استفاده از نرم افزار EPLAN Electric P8، قابلیت خودکار تولید لیست قطعات (BOM) نقشه سیم‌کشی، جدول ترمینال‌ها و گزارش‌های فنی، فرآیند مستندسازی را به کاربران خود ارائه می‌دهد.

یکپارچگی با دیگر نرم افزارها

در بسیاری از پروژه‌ها لازم است نقشه‌های برق را با نقشه‌های مکانیکی و یا سازه‌ای ترکیب شوند. نرم‌افزاری که قابلیت نبادل فایل با نرم افزارهای تخصصی (مانند AutoCAD، SolidWorks) را داشته باشد، در پروژه‌ها بسیار کارآمدتر است. توجه به یکپارچگی نرم افزارها بسیار مهم است، چراکه باعث می‌شود تیم‌های مختلف مانند مهندسین برق، مکانیک و عمران بهتر و راحت‌تر در یک پروژه مشترک همکاری کنند. یکی از بهترین ابزارهای طراحی پیشرفته مدارهای الکتریکی می‌توان به نرم افزار Schrack Design اشاره نمود که به طور رایگان عرضه شده است و از قابلیت‌های فراوانی برخودار است.

سطح کاربری و هزینه

اگر دانشجو و یا مبتدی باشید، بهتر است با ابزارهای طراحی مداری که نسخه رایگان و یا آموزشی دارند، کار کنید. برای شرکت‌های مهندسی و یا کارخانه‌ها استفاده از نرم‌افزارهایی پیشرفته مانند نرم افزار AutoCAD Electrical بهترین گزینه هستند. درنهایت باید هزینه لایسنس، به‌روزرسانی‌ها و خدمات پشتیبانی نرم‌افزارها را هم باید در نظر گرفت.

مزایای استفاده از نرم افزارهای طراحی تابلو برق

• کاهش خطای انسانی در طراحی و اجرا مدارهای فرمان و کنترل
• صرفه‌جویی در زمان و هزینه با بهره‌مندی از قابلیت‌ شبیه‌سازی قبل از اجرا
• افزایش کیفیت و ایمنی مدارها و تجهیزات تابلو برق مطابق با استاندارهای بین‌المللی
• سهولت در مستندسازی و ارائه گزارش‌های فنی
