تعمیر اسپیندل

اجزا دستگاه اسپیندل و نشانه‌های خرابی

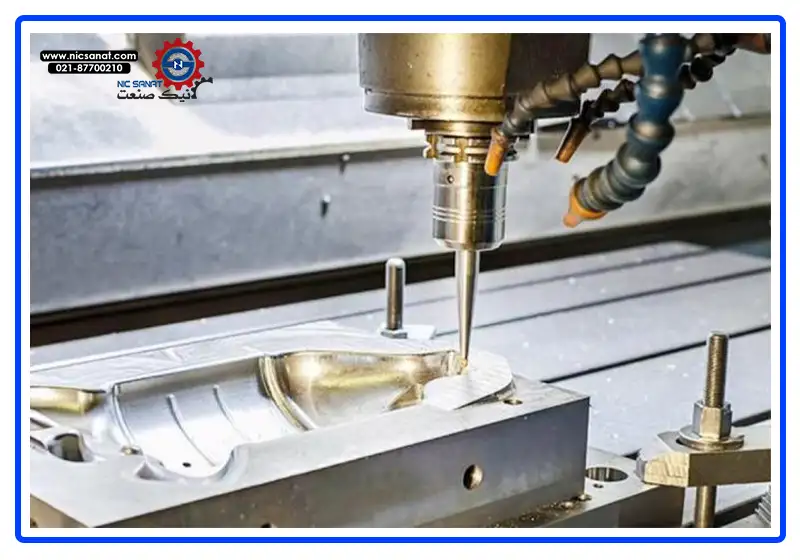

اصلی‌ترین دستگاه دوار صنعتی که در سیستم‌های CNC، ماشین‌های فرز و تجهیزات مشابه کاربرد گسترده‌ای دارد، موتور اسپیندل است. عملکرد صحیح اسپیندل وابسته به هماهنگی کامل اجزا داخلی و سیستم‌های جانبی آن است. در ادامه، مهم‌ترین بخش‌های اسپیندل و نقش هر یک را بررسی می‌کنیم.

• شفت: خرابی در شفت‌ها را می‌توان در لرزش زیاد، ایجاد خط یا موج بر روس سطح کار و تولید صدای ناهنجار هنگام چرخش، تشخیص داد.
• یاتاقان‌ها: خرابی یاتاقان از جدی‌ترین مشکلات اسپیندل است و می‌تواند موجب قفل شدن شفت، سوختن موتور، ایجاد ارتعاش خطرناک، شکستگی ابزار و توقف کامل دستگاه شود.
• سیستم انتقال قدرت: از جمله مهم‌ترین نشانه‌های خطا در عملکرد سیستم قدرت اسپیندل می‌توان به کاهش قدرت دوران، سر خوردن تسمه و لرزش‌های ناگهانی هنگام تغییر سرعت، اشاره نمود.
• موتور و منبع حرکت: از جمله علائم خرابی در موتور اسپیندل می‌توان به عدم رسیدن به دور نامی، افزایش جریان مصرفی و افت توان تحت بار، اشاره نمود.خرابی در موتور اسپیندل می‌تواند حرکت پایدار را مختل کند و باعث توقف کامل اسپیندل و آسیب به سایر بخش‌ها شود.
• نگهدارنده ابزار: با مشاهده ارتعاش پس از شروع دوران، می‌توان شک به آسیب در ابزارگیر اسپیندل برد. خطا در کارکرد این قطعه می‌تواند دقت کار را به‌طور مستقیم کاهش دهد و فشار اضافی بر شفت و یاتاقان‌ها وارد کند. در سرعت‌های بالا، این خرابی می‌تواند بسیار خطرناک باشد.
• سیستم خنک‌کاری: افزایش غیرعادی دما، قطع ناگهانی دستگاه و یا سوختن یاتاقان‌ها می‌تواند از علائم خرابی در سیستم خنک‌کاری اسپیدل باشد. خنک‌کاری ناکافی بزرگ‌ترین عامل کاهش عمر اسپیندل است. چراکه حرارت بالا باعث انبساط قطعات، سایش شدید و خرابی زودرس اجزاء اصلی مانند یاتاقان‌ها و موتور اسپیندل می‌شود.
• حسگرها و اجزا کنترلی: خرابی در حسگرها باعث ارسال اطلاعات نادرست به سیستم کنترل می‌شود. با عدم نمایش صحیح RPM، دستگاه دچار آسیب‌های مکانیکی می‌شود.

دلایل رایج خرابی اسپیندل‌ها

خرابی در اسپیندل‌ها، معمولا در اثر نقص در سیستم خنک‌کاری آن پیش می‌آید. برای جلوگیری از خرابی‌های زودرس در سیستم آب خنک اسپیندل، رعایت شیوه کارکرد صحیح دستگاه، حیاتی است. همچنین استفاده از آب ضد رسوب، بررسی جریان آب پمپ و تنظیم دقیق اینورتر از جمله مهم‌ترین روش‌های نگهداری و پیشگیری از آسیب، به حساب می‌آید. در ادامه به دلایل بروز خرابی در اسپیندل می‌پردازیم.

• خرابی سیستم خنک‌کاری: گرفتگی کانال‌های آب، خرابی پمپ، کمبود سطح آب و یا استفاده از آب نامناسب در سیستم باعث افزایش دما یاتاقان‌ها شده و طول عمر تجهیزات اسپیندل را به شدت کاهش می‌دهد.
• خرابی یاتاقان‌ها: در اثر استفاده از موتور در دور بالا در مدت زمان بالا، بارگذاری نامناسب ویا ورود ذرات آلوده در دستگاه، باعث ایجاد صدا، لرزش و گرما در سیستم می‌شوند و با ادامه این روند، شاهد آسیب به شفت و موتور خواهیم بود.
• خرابی سیستم الکتریکی: آسیب در آب‌بندی، استفاده از ابزارهای نامیزان و یا کولت تاب‌دار می‌تواند فشار غیرعادی بر شفت و یاتاقان‌ها وارد کند و عمر مفید اسپیندل را کاهش دهد.
• عملکرد نادرست اینورتر: تنظیمات اشتباه اینورتر یا منبع تغذیه، بار اضافی به موتور وارد می‌کند و عملکرد دوران پایدار را مختل می‌کند.
• خرابی بلبرینگ‌ها: سایش طبیعی در مرور زمان، عدم استفاده از روان‌کاری مناسب، ورودی گرد و غبار به سیستم بلبرینگ و بارگذاری نادرسس به صورتی که فشار نامتعادل بر دستگاه وارد شود.

بهترین برندهای اسپیندل موتور

برای معرفی بهترین اسپیندل در بازار کشور، تنها توجه به برند و یا توان دستگاه کافی نیست. بلکه باید مجموعه‌ای از معیارهای فنی و عملیاتی را بررسی کرد. بهترین اسپیندل برای هر صنعت با توجه به نوع فرآیند توماسیون، شرایط کاری و نیاز دستگاه، مشخص می‌شود. اما به صورت کلی بهترین برندهای تولید کننده اسپیندل در ایران به شرح زیر هستند.

• موتور اسپیندل HSD: اچ اس دی یک شرکت ایتالیایی با سابقه طولانی در حوزه تولید ماشین‌آلات صنعتی است که یکی از بهترین دستگاه‌های اسپیندل را در سطح جهان ارائه می‌دهد.
• اسپیندل Hertz: این دستگاه که تولید شده در کشور ترکیه است، کارایی مناسبی در کاربردهای متوسط دارد. اسپیندل هرتز معمولا از سیستم خنک‌کاری هوایی استفاده می‌کند.
• اسپیندل موتور HQD: دستگاه‌های این برند چینی در پنج سری اصلی تولید می‌شوند که هر یک جهت کاربری‌های خاصی طراحی شده‌اند. اسپیندل اچ کیو دی، با وجود قیمت اقتصادی خود، جزء یکی از بهترین دستگاه‌های CNC به حساب می‌آید.
• دستگاه اسپیندل CW: این دستگاه نیز ساخته کشور چین می‌باشد که قیمت پایین‌تری نسبت به دیگر دستگاه‌های سی ان سی در کشور دارد.
• اسپیندل Arel: موتور اسپیندل آرل ساخت کشور ترکیه است و گزینه مناسبی برای برش‌کاری و حکاکی به حساب می‌آید.

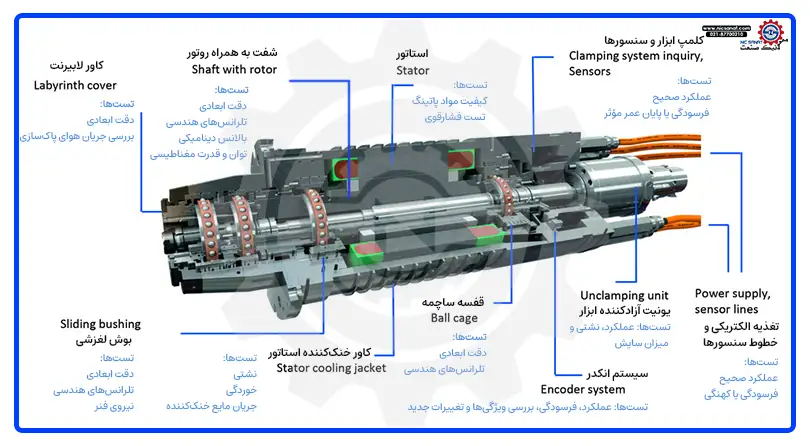

مراحل تعمیر اسپیندل موتور در نیک صنعت

برای تعمیر ماشین‌آلات صنعتی و انجام عیب‌یابی دقیق، ضروری است که دستگاه اسپیندل توسط تکنسین‌های متخصص و دارای تجربه عملی و دانش فنی کافی بررسی شود. تکنسین‌های مجموعه فنی و مهندسی نیک صنعت با بهره‌گیری از تجهیزات دقیق و پیروی از یک فرآیند استاندارد تعمیر، خطاهای احتمالی را شناسایی کرده و عملیات بازسازی و احیای دستگاه را با بهترین کیفیت انجام می‌دهند. در ادامه، مراحل صحیح و اصولی تعمیر اسپیندل‌ها را معرفی می‌کنیم.

• ارزیابی: در ابتدا وضعیت اولیه دستگاه و نحوه عملکرد آن را یادداشت می‌‌شود، سپس به سراغ جدا کردن قطعه‌ها دستگاه کرده تا هر یک را نیز بررسی کنند و منبع خطا را در طول این ارزیابی تعیین می‌شود.
• تفکیک قطعات: پس از ارزیابی اولیه، کارشناسان به بررسی وضعیت فیزیکی و عمومی هر قطعه می‌پردازند و علائم سایش، آسیب، جاگیری نامناسب، آلودگی و غیره، را بررسی می‌کنند.
• برآورد هزینه تعمیر: پس از اتمام بازرسی‌ها، کارشناسان اطلاعات کافی برای تعیین تعمیرات لازم و بهترین اقدامات را ارائه می‌دهند. پس از تایید تغییرات پیشنهادی و هزینه مورد نیاز آن، فرآیند تعمیر اسپیندل ادامه پیدا می‌کند.
• تعویض و تعمیر قطعات: تکنسین‌های تعمیرات تمام اجزا معیوب یا فرسوده را جایگزین می‌کنند بطوریکه قابلیت‌های تجهیزات اصلی به دستگاه بازگردانده و شرایط عملکرد بهینه دستگاه فراهم شود.
• تست قطعات: تکنسین‌ها قطعات اسپیندل را به دقت بالانس می‌کنند و دستگاه را تحت شرایط کنترل شده به کار می‌اندازند. در این مرحله به تست و آزمایش قطعات و تحلیل سرعت و لرزش اسپیندل می‌پردازند.
• ارسال اسپیندل تعمیر شده: پس از تأیید عملکرد صحیح اسپیندل، شرکت نیک صنعت ضمن ارائه مستندات کامل فرایند تعمیر، گارانتی معتبر خود را نیز برای تضمین کارکرد دستگاه در اختیار مشتری قرار می‌دهد.

تعمیر اسپیندل در تهران

دستگاه اسپیندل وظیفه ایجاد حرکت دورانی دقیق و انتقال توان لازم برای برش، تراش یا حکاکی را بر عهده دارد. هرگونه اختلال در عملکرد اسپیندل، مستقیماً کیفیت ماشین‌کاری، دقت ابعادی و سرعت تولید را تحت تأثیر قرار می‌دهد. به دلیل سرعت‌های بسیار بالا، تلرانس‌های میکرونی و فشارهای مداوم، تعمیر اسپیندل نیازمند تخصص، ابزار دقیق و روش‌های مهندسی‌شده است.

تعمیر اسپیندل آب خنک

اسپیندل‌های آب خنک به دلیل برخورداری از توان بالا، قابلیت کارکرد مداوم و کاهش حرارت در حین کار، کاربرد فراوانی در صنعت دارند. در اسپیندل‌های آب‌خنک، سیستم خنک‌کاری با گردش پیوسته آب در مسیرهای داخلی، حرارت تولیدشده هنگام کار را جذب و به خارج منتقل می‌کند. این فرآیند از افزایش دما، آسیب‌دیدگی یاتاقان‌ها و افت کیفیت دوران جلوگیری کرده و پایداری عملکرد اسپیندل را تضمین می‌کند. فرآیند تعمیر اسپیندل آب خنک باید به دقت و به ترتیب توسط افراد متخصص انجام شود. چراکه جدا نمودن اجزا دستگاه و بررسی آن‌ها نیاز است به دقت انجام شود تا به دیگر اجزا و نقاط آسیب دیده، صدمه وارد نشود. پس از آن، مونتاژ یاتاقان‌های دور بالا و تنظیم شفت و ابزارآلات مرتبط با آن، نیاز به دانش فنی و تجربه در این حوزه دارد.

تعمیر اسپیندل هوا خنک

تفاوت اصلی اسپیندل هوا خنک با مدل‌های آب خنک در سیستم خنک‌کاری دستگاه می‌باشد. در سیستم هوا خنک، خنک‌سازی از طریق گردش هوای پرفشار توسط فن‌های داخلی انجام می‌شود و نیازی به پمپ آب و یا شیلنگ‌های خنک‌کاری وجود ندارد. این نوع اسپیندل به دلیل نصب آسان، عدم نیاز به تجهیزات جانبی و هزینه نگهداری پایین، در کاربردهای سبک تا متوسط بسیار محبوب هستند. این نوع اسپیندل در صنایع چوب‌کاری، پلاستیک و آلومینیوم‌کاری سبک مورد استفاده قرار می‌گیرند.

به دلیل کاربرد بالای اسپیندل‌های هوا خنک در محیط‌های پرگرد و غبار، بخش مهمی از تعمی این نوع دستگاه، شامل پاکسازی کامل داخل اسپیندل است. شست و شوی اجزا با محلول‌های مخصوص و تمیز کردن مسیر جریان هوا از آلودگی‌ها و چربی‌ها، باعث بهبود سیستم خنک‌کاری می‌شود. پس از تعویض قطعات و پاکسازی کامل، اسپیندل مونتاژ شده و سپس در مرحله مهم بالانس دینامیکی قرار می‌گیرد. بالانس دقیق شفت و روتور از بروز لرزش، افزایش حرارت و آسیب زودهنگام به یاتاقان‌ها جلوگیری می‌کند. دقت این مرحله تعیین‌کننده کیفیت نهایی اسپیندل پس از تعمیر است.

تعمیر اسپیندل HSD

اسپیندل‌های ساخت برند HSD، به‌عنوان یکی خوش‌ساخت‌ترین و باکیفیت‌ترین دستگاه‌های مورد استفاده در CNC شناخته می‌شود. این شرکت تخصص اصلی‌اش طراحی و ساخت الکترو اسپیندل‌های دور بالا برای دستگاه‌های چرخشی است. ساختار اسپیندل HSD بر پایه یک شفت بسیار دقیق، یاتاقان‌های سرعت‌بالا، موتور الکتریکی یکپارچه، سیستم ابزارگیر با مکانیسم فنری دیسک، سنسورهای کنترل دور و سیستم خنک‌کاری طراحی شده است. دقت بالای ماشین‌کاری شفت و بالانس دینامیکی آن، باعث می‌شود که در دورهای بالا هیچ‌گونه لرزش یا انحرافی ایجاد نشود.

خرابی اسپیندل HSD معمولاً بر اثر مجموعه‌ای از عوامل مکانیکی، حرارتی و عملکردی ایجاد می‌شود. یاتاقان‌ها نخستین قطعاتی هستند که در اثر فشار بالا، سرعت زیاد یا روانکاری نامناسب دچار فرسایش می‌شوند..

فرآیند تعمیر اسپیندل HSD با بررسی اولیه و عیب‌یابی دقیق آغاز می‌شود. این مرحله شامل سنجش دما، صدا، لرزش و جریان مصرفی اسپیندل است. پس از جداسازی اسپیندل از دستگاه، عملیات بازکردن آن باید به‌صورت کاملاً کنترل‌شده انجام شود، زیرا کوچک‌ترین فشار اشتباه می‌تواند به شفت یا یاتاقان‌ها آسیب جدی وارد کند. یاتاقان‌های فرسوده با ابزارهای تخصصی از شفت و بدنه جدا شده و شفت از نظر تاب، سایش و کیفیت سطحی بررسی می‌شود. سپس موتور اسپیندل با دستگاه‌های تست الکتریکی مورد ارزیابی قرار می‌گیرد تا سلامت سیم‌پیچ‌ها و اجزای الکتریکی تأیید شود.

تعمیر اسپیندل CNC

دستگاه‌های اسپیندل CNC از پرکاربردترین دستگاه‌های چرخشی در حوزه برش‌کاری و حکاکی هستند. یاتاقان‌های مورد استفاده در اسپیندل سی ان سی اغلب از نوع زاویه‌تماس و در بسیاری از موارد از نوع هیبریدی با ساچمه‌های سرامیکی هستند، زیرا تحمل دور بالا، حرارت کمتر و طول عمر بیشتری دارند. موتور داخلی اسپیندل، بسته به نوع دستگاه، می‌تواند به صورت القایی یا سروو طراحی شده باشد.

فرآیند تعمیر اسپیندل CNC مجموعه‌ای از مراحل دقیق و مهندسی‌ شده است که باید با بررسی اولیه آغاز شود. تکنسین وضعیت دستگاه‌ را با ابزارهای سنجش بررسی می‌کند تا منبع دقیق خرابی مشخص شود. پس از جداسازی اسپیندل از دستگاه، بازکردن آن باید با تجهیزات مخصوص انجام گیرد تا به شفت یا بدنه آسیب وارد نشود.

تعمیر اسپیندل فرز

ساختار اسپیندل فرز بر پایه یک شفت فولادی با دقت ساخت بسیار بالا، مجموعه‌ای از یاتاقان‌های بار محوری و شعاعی، پوسته اصلی، موتور محرک، سیستم ابزارگیر و مجموعه آب‌بندی شکل گرفته است. شفت اسپیندل معمولاً با تلرانس‌های بسیار دقیق ماشین‌کاری و سخت‌کاری می‌شود تا در برابر نیروهای مداوم، ارتعاشات و ضربات ناشی از عملیات براده‌برداری مقاومت مناسبی داشته باشد. یاتاقان‌ها وظیفه هدایت، پایداری و حفظ کیفیت دوران شفت را بر عهده دارند و بسته به نوع کاربرد و سرعت دستگاه، ممکن است از یاتاقان‌های تماس زاویه‌ای، رولربرینگ‌های تقویت‌شده یا یاتاقان‌های سرامیکی دوربالا در ساختار اسپیندل استفاده شود.

در تعمیر اسپیندل فرز، مرحله مونتاژ، حساس‌ترین بخش تعمیر اسپیندل فرز می‌باشد. در این مرحله یاتاقان‌های جدید و استاندارد با دقت بالا روی شفت نصب می‌شوند و میزان پیش‌بارگذاری آن‌ها مطابق دستورالعمل فنی تنظیم می‌شود. نصب یاتاقان‌ها بدون ابزار دقیق می‌تواند باعث ایجاد تنش‌های غیرعادی شده و عمر اسپیندل را به‌شدت کاهش دهد.

نگهداری از اسپیندل سی ان سی

نگهداری صحیح از اسپیندل CNC، نقش تعیین کننده‌ای در افزایش عمر مفید و جلوگیری صرف هزینه‌های بالا دارد.برای انجام نگهداری پیشگیرانه اسپیندل، استفاده از ابزارهای استاندارد، سالم و بالانس‌شده ضروری است تا از ایجاد لرزش، آسیب یاتاقان‌ها و کاهش عمر مفید دستگاه جلوگیری شود. همچنین تنظیم دقیق اینورتر مطابق با مشخصات فنی موتور اسپیندل، تاثیر بسزایی در بهبود عملکرد دستگاه و افزایش طول عمر این سیستم دارد.
