تعمیر درایو ال اس

اینورتر ال اس ساخت کشور کره جنوبی است و جزء درایوهای پرفروش و با کیفیت بالا است. تولیدکنندگان درایو ال اس با ساختاری کاملا استاندارد، مطابق با نیاز کاربران در انواع صنایع، به طراحی و ساخت اینورتر ال اس پرداخته‌اند. اینورتر ال اس نیز مانند هر تجهیز الکترونیکی و برقی دیگر، با گذر زمان خراب می‌شود. البته عدم نگهداری از دستگاه در کاهش طول عمر اینورتر LS بسیار تاثیرگذار است. افراد فنی و ماهر باید به‌صورت منظم و سالانه، دستگاه را کنترل و بررسی کنند و در صورت نیاز برای تعمیر یا سرویس دوره‌ای درایو LS اقدام کنند. تیم واحد تعمیرات نیک صنعت بهترین خدمات تعمیرات درایو ال اس را ارائه می‌دهند و در صورت نیاز، قطعات معیوب را با قطعات یدکی اورجینال تعویض می‌کنند. در این‌جا به بررسی کد خطاهای اینورتر ls و دلایل خرابی درایو ال اس می‌پردازیم. در نهایت راهکارهای لازم برای رفع خطا درایو ls را بیان می‌کنیم.

021-87700210

تعمیر اینورتر ال اس

نحوه تعمیر درایو ال اس LS

یکی از مهم‌ترین مراحل در زمان تعمیرات می‌توان به عیب یابی اینورتر LS اشاره کرد. تشخیص و شناسایی خرابی و خطا اینورتر ال اس نیاز به دقت و دانش تخصصی دارد تا مشکل را سریع عیب یابی و رفع کرد. در ادامه موارد مهم در عیب یابی اینورتر ال اس را بیان می‌کنیم که شامل موارد زیر است:

  • شرایط محیطی و عوامل خارجی درایو ال اس را بررسی کنید.
  • قطعات داخلی اینورتر LS بررسی و عیب یابی شوند.
  • خرابی‌های سخت افزاری را شناسایی نمایید.
  • پارامترهای درایو ال اس را بررسی نمایید.

همان‌طور که می‌دانید تنظیم پارامتر درایو ال اس بسیار مهم است و براساس سری اینورتر و نوع کاربرد آن چون کنترل سرعت موتور، گشتاور یا فرکانس دستگاه و…  متفاوت است. اگر تنظیم پارامتر آن‌ها را اشتباه انجام دهید، باعث خرابی یا کار نکردن درایو ال اس می‌شود. پس از عیب یابی، باید تعویض قطعات معیوب توسط افراد متخصص و فنی انجام شود. در غیر این صورت، خرابی و خسارت‌های بیشتری به دستگاه وارد می‌شود و بادی قطعات معیوب درایو با قطعات اورجینال با گارانتی و اصالت کالا تعویض شوند. پس از تمام تعمیرات، تست‌های نهایی اینورتر ال اس باید توسط افراد متخصص انجام شود تا از صحت عملکرد درایو LS اطمینان حاصل کرد. مهندسان واحد تعمیرات شرکت نیک صنعت، پس از تعمیر درایو ال اس و تعویض قطعات معیوب، آزمایش‌ها و تست‌های مختلف می‌گیرند و پارامترهای آن به‌صورت مجدد تنظیم می‌کنند.

آیکون ثبت درخواست تعمیرات نیک صنعت

ثبت درخواست تعمیرات

مجموعه نیک صنعت، صفر تا صد خدمات تعمیر تجهیزات صنعتی همراه با عیب یابی کاملا رایگان ارائه می‌دهد، برای ثبت درخواست تعمیرات، با شماره تلفن 87700210-021 تماس حاصل فرمایید.

021-87700210

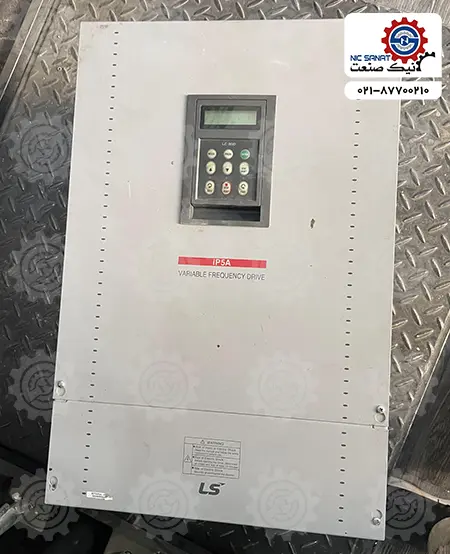

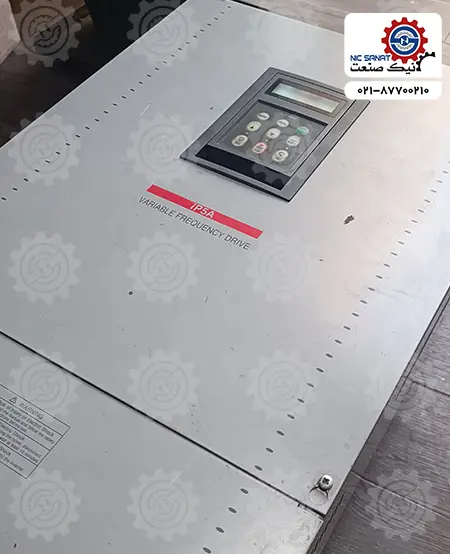

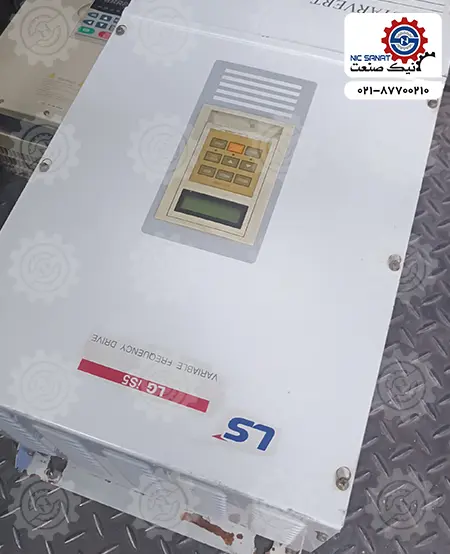

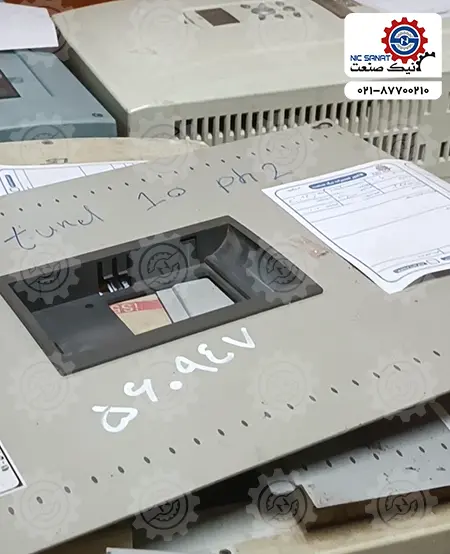

نمونه درایو های تعمیر شده LS در نیک صنعت

عیب یابی و لیست خطاهای اینورتر ال اس
تعمیر اینورتر ال اس در نیک صنعت
عیب یابی و لیست خطاهای درایو ال اس
تعمیر درایو ال اس
01 آیکون مشتری ارسال درایو معیوب توسط مشتری در این بخش مشتری درایو LS معیوب خود را به واحد تعمیرات شرکت نیک صنعت ارسال می‌نماید.
02 آیکون عیب یابی عیب یابی دستگاه به صورت رایگان عیب یابی اینورتر LS به‌صورت رایگان انجام می‌شود و سپس هزینه تعمیر درایو ال اس به مشتری اعلام می‌شود.
03 آیکون تعمیرات دستگاه شروع پروسه تعمیر درایو ال اس در این مراحل خدمات سرویس، عیب یابی و تعمیر درایو LS توسط متخصصان بخش تعمیرات مجموعه انجام می‌شود.
04 آیکون تست تست نهایی دستگاه پس از اتمام پروسه تعمیرات، تست ها نهایی اینورتر انجام می‌شود تا از عملکرد صحیح دستگاه اطمینان حاصل گردد.
05 آیکون ارسال ارسال رایگان برای مشتری اینورتر LS تعمیر شده به صورت کاملا رایگان توسط مجموعه برای مشتری محترم ارسال می‌گردد.

هزینه تعمیر اینورتر ال اس

با توجه به نوع خرابی و نوع مدل درایو ال اس نمی‌توان قیمت دقیقی برای هزینه تعمیرات اعلام کرد و هزینه تعمیرات با توجه به نوع خطاها و خرابی‌ها متفاوت و متغیر خواهد بود. اگر درایو ال اس شما با ایرادات زیادی مواجه شد و کارکرد خط تولید و مجموعه شما را مختل کرد، حتما برای تعمیر اقدام نمایید. شرکت نیک صنعت عیب یابی اینورتر LS را به‌صورت کاملا رایگان انجام می‌دهد و سپس گزارشی از خرابی‌ها، کدهای خطا اینورتر LS، تعداد قطعات خراب و فرسوده و هزینه تعمیرات و تعویض قطعات را برای مشتری ارسال می‌کنند. در صورت تایید کارفرما، متخصصان تعمیر دستگاه را شروع می‌کنند. قطعات فرسوده و معیوب با قطعات اورجینال همراه با گارانتی معتبر و اصالت کالا تعویض می‌گردد. همان‌طور که می‌دانید هزینه تعمیر درایو LS از خرید اینورتر ال اس بسیار اقتصادی‌تر و مقرون به صرفه‌تر است. اگر دستگاه چندین بار تعمیر شده باشد، متخصصان و کارشناسان نیک صنعت، به شما پیشنهاد تعویض دستگاه و خرید مجدد درایو LS را می‌دهند. گاهی اوقات بعد از چندین بار تعمیر، خرید مجدد مقرون‌به‌صرفه‌تر و اقتصادی‌تر از تعمیر چند باره دستگاه است.

تعمیر انواع سری‌های مختلف درایو ال اس

شرکت نیک صنعت، نمایندگی ال اس را دارد که در واقع عیب یابی را به‌صورت کاملا رایگان انجام می‌دهد و تعمیر و عیب یابی انواع سری‌های اینورتر ال اس را در کوتاه‌ترین زمان انجام می‌دهد. در ادامه سری‌های مختلف درایو LS که در نیک صنعت تعمیر می‌شوند را نام می‌بریم:

  • تعمیر درایو ال اس سری IC5
  • تعمیر درایو LS سری IP5
  • تعمیر درایو ال اس سری IG5A
  • تعمیر اینورتر ال اس سری IS5
  • تعمیر اینورتر LS سری IS7
  • تعمیر اینورتر ال اس سری S100
  • تعمیر درایو LS سری H100
  • تعمیر اینورتر ال اس سری M100

تعمیر اینورتر LS

دلایل خرابی درایو ال اس

برای شناسایی دلایل خرابی بهتر است منوال و دفترچه راهنما درایو ال اس مربوط به همان سری را مطالعه کنید. به‌طور مثال لیست خطاهای اینورتر ls سری IC5 با لیست خطاهای اینورتر LS سری IS7 متفاوت است و در نهایت کد خطاهای اینورتر ls هر سری با هم فرق دارند. علائمی که هنگام خراب شدن و عیب یابی درایو ال اس رخ می‌دهد، شامل مواردی مانند روشن نشدن اینورتر ال اس، بالا نیامدن صفحه درایو LS و Error صفحه نمایش اینورتر می‌شود. در ادامه رایج‌ترین دلایل بروز خرابی اینورتر ال اس را بیان می‌کنیم:

نصب و راه‌اندازی اشتباه اینورتر LS و شرایط محیطی نامناسب

یکی از دلایل خاموش شدن اینورتر LS، نصب و راه اندازی درایو ال اس در مد کاری اشتباه است. نصب اینورتر ال اس و توجه نکردن به پارامترهای آن، باعث خرابی درایو LS می‌شود. از اشتباهات رایج در زمان نصب اینورتر LS می‌توان به انتخاب نادرست درایو ال اس و نصب اشتباه آن، وایرینگ و سیم کشی اینورتر ال اس و پروگرام کردن درایو LS اشاره کرد. نصب و راه اندازی باید توسط افراد متخصص آموزش دیده انجام شود؛ در غیر این صورت، باید در دوره آموزش درایو ال اس شرکت کنید. دما بالا یا پایین محیط، رطوبت بالا و شرایط محیطی نامناسب خرابی اینورتر ال اس را به دنبال دارد. شرایط و عوامل محیطی نامناسب را عیب یابی کنید تا کارکرد دستگاه بهتر شود.

خرابی و سوختن خازن

شرایط و عوامل ولتاژ ورودی نامطلوب است و الکتروموتور به‌صورت مکرر ریجنریتیو می‌شود که خرابی خازن‌ها را به دنبال دارد. البته موارد دیگری مانند خرابی IGBT و گرما زیاد درایو باعث خرابی خازن‌ها می‌شود. همچنین شل شدن اتصالات و معیوب شدن دیودهای یکسو ساز ورودی سه فاز باعث باد کردن خازن‌ها می‌شود.

سوختن IGBT و خرابی مدار سوئیچینگ درایو LS

یکی از رایج‌ترین دلایل خرابی، معیوب شدن IGBT است.  دلایل زیادی باعث خرابی IGBT می‌شود که شامل گرما بیش از حد اینورتر، شل شدن اتصالات، کثیفی و گرد و غبار دستگاه، ارتعاش و لرزش زیاد، خرابی خازن‌ها و پل دیود، خرابی سیستم تهویه و فن خنک کننده و … باعث خرابی IGBT می‌شود. خرابی مدار سوئیچینگ به علت خرابی IGBT و شل شدن اتصالات الکتریکی و مکانیکی رخ می‌دهد که اگر به موقع اقدامات لازم برای رفع خطا اینورتر ال اس اقدام نشود، باعث کارکرد نامناسب اینورتر LS می‌شود.
98% تعمیر موفق در تعمیر اینورتر LS

ایرادات اپتکوپلر گیت اینورتر ال اس

اپتکوپلر قطعات الکترونیکی که برای ارتباط با یک ولتاژ دیجیتال و کنترل مدارات دیگر استفاده می‌شود. اپتکوپلر به دلیل سوئیچ و ارتباط با گیت IGBT خراب می‌شود. اگر اپتکوپلر به‌درستی برای درایو AC یا DC خود انتخاب نکنید، مشکلات زیادی را به دنبال دارد. برای تعمیر درایو ال اس اقدام نمایید تا مشکلات اپتکوپلر سریع‌تر رفع گردد.

ایجاد اتصال کوتاه در سیم کشی و شل شدن اتصالات الکتریکی و مکانیکی

یکی از دلایل اصلی بروز خطا درایو LS مربوط به نصب و اتصالات نادرست ورودی و خروجی‌های اینورتر است. در زمان اتصالات و سیم کشی باید منوال و دفتچه راهنما را با دقت مطالعه نمایید. اتصال کوتاه در سیم کشی یکی از دلایل مهم در خرابی درایو LS است که باید آن را هر چه سریع‌تر رفع نمایید. برای رفع این خرابی بهتر است هر چه سریع‌تر برای تعمیر درایو LS اقدام نمایید. شل شدن اتصالات خرابی‌های زیادی مانند ایجاد قوس الکتریکی را به دنبال دارد که باعث خسارت‌های جانی و مالی می‌شود. همچنین شل بودن اتصالات الکتریکی ارتعاشات و لرزش، خرابی مدار سوئیچینگ، باد کردن خازن‌ها و خرابی IGBT را به دنبال دارد.

تعمیر درایو LS
تعمیر اینورتر LS
خطاهای اینورتر LS
خطاهای درایو LS

شرکت نیک صنعت صفر تا صد خدمات تعمیر درایو ال اس را همراه با عیب یابی کاملا رایگان انجام می‌دهد، برای ثبت درخواست تعمیرات اینورتر LS، با شماره تلفن 87700210-021 تماس حاصل فرمایید.

رایج ترین خطا درایو ال اس

شناخت خطاها باعث عیب‌ یابی بهتر در فرآیند تعمیر اینورتر LS می‌شود که در ادامه هر کدام از آن‌ها را بیان می‌کنیم:

ارور 2 خطا گرما بیش از حد یا Over Heat دلایل بروز گرما بیش از حد در تعمیر درایو LS شامل دلایل زیادی مانند خرابی فن خنک کننده، گرد و غبار، تهویه ناکافی، شل شدن اتصالات اینورتر LS، استفاده طولانی مدت و نادرست از درایو می‌شود. اگر فن خنک کننده به‌درستی کار نکند می‌تواند طول عمر اینورتر LS را کاهش دهد.

درایو ال اس برای محافظت از گرما بیش از حد، خروجی خود را خاموش می‌کند. این خطا منجر به کاهش راندمان و بازده اینورتر ال اس می‌شود و قطعات داخلی آسیب می‌بیند.

در ادامه لیست کدهای خطا گرما بیش از حد در سری‌های مختلف را شرح می‌دهیم:

  • خطا OH: خطا گرما بیش از حد هیت سینک درایو ال اس سری IG5A با کد خطا OH و (Heat Sink Overheat) نمایش می‌دهد.
  • خطا OH: خطا گرمای بیش از حد هیت سینک درایو ال اس سری IS5 با کد خطا OH و (Heat Sink Over Heat) نمایش می‌دهد.
  • خطا Overheat: خطا گرما بیش از حد درایو ال اس سری IP5A با کد خطا Overheat نمایش می‌دهد.
  • خطا OHt: خطا گرما بیش از حد درایو ال اس سری IC5 با کد خطا OHt و (Cooling fan overheat) نمایش می‌دهد.
  • خطا Over Heat: خطا گرما بیش از حد درایو ال اس سری IS7 با کد خطا (Over Heat) نمایش می‌دهد.

راهکار:

  1. از سیستم‌های تهویه و خنک کننده مناسب در محفظه تجهیزات استفاده کنید.
  2. فن‌های خنک کننده درایو ال اس را بررسی کنید.
  3. جریان هوا کافی برای دفع موثر گرما ضروری است.
  4. به‌طور منظم فن‌های داخلی و سینک‌های حرارتی را تمیز کنید تا گرد و غبار و زباله‌های انباشته شده از بین برود.
  5. با حفظ یک محیط تمیز و تهویه مناسب برای درایو LS می‌توان از گرمای بیش از حد جلوگیری کرد.
  6. چنان‌چه درایو قبل از شروع به کار این خطا را داد؛ نباید سعی در راه اندازی درایو کنید. احتمال آسیب بیشتر به اینورتر است.
ارور 1 over current یا خطای oct در اینورتر ls اضافه جریان اگر روی کیپد درایو ال اس خطای oct در اینورتر ls را دیدید، احتمالا درایو آسیب دیده است و به دلایلی همچون خرابی IGBT، اتصالات کوتاه موتور و ... است. مشکلات مربوط به CT جریان باعث ناپاپداری سیستم اینورتر می‌شود. با بررسی این بخش و تعویض آن می‌توان عملکرد درایو را بهتر کرد.
  • زمان شتاب گیری ACC یا DEC نسبت به لختی بار خیلی کم است.
  • بار اینورتر بیشتر از طرفیت نامی درایو است.
  • سیم کشی خروجی اینورتر دچار اتصال کوتاه یا خطا زمین شده است.

در ادامه کدهای خطا اضافه جریان در سری‌های مختلف ال اس مانند خطا OC، خطا OCT، خطا OC1 و … را شرح می‌دهیم:

  • خطا OC: خطا اضافه جریان درایو ال اس سری IG5A با کد خطا OC و (Over Current Protection) نمایش می‌دهد.
  • خطا OC1: خطا اضافه جریان درایو ال اس سری IS5 با کد خطا OC و (Over Current Protection) نمایش می‌دهد.
  • خطا Overcurrent: خطا اضافه جریان درایو ال اس سری IP5A با کد خطا Overcurrent نمایش می‌دهد.
  • خطای oct در اینورتر ls: خطا اضافه جریان درایو ال اس سری IC5 با کد خطا OCt و (Overcurrent) نمایش می‌دهد.
  • خطا Over Current1: خطا اضافه جریان درایو ال اس سری IS7 با کد خطا (Over Current1) نمایش می‌دهد.

راهکار:

  1. زمان پارامتر ACC یا DEC را افزایش دهید.
  2. درایو را با ظرفیت بزرگتر تعویض کنید.
  3. اتصال کوتاه سیم کشی را برطرف کنید و خطا زمین موتور را بررسی نمایید. برای رفع این خطا موتور را زیر ترمینال V ،U و W باز کنید و بعد فرمان حرکت به درایو بدهید، در صورت عدم رفع خطا مشخص می‌شود؛ درایو شما معیوب است و برای تعمیر اینورتر اقدام نمایید.
  4. اگر بعد از انجام مراحل فوق و جدا کردن موتور، دیگر خطا رخ نداد؛ احتمالا در موتور يا کابل اتصال کوتاه وجود دارد.
  5. ماژول ورودی و خروجی را بررسی کنید تا دلیل خرابی IGBT مشخص شود.
ارور 2 Over load یا خطا اضافه بار یکی از خطاهایی که در تعمیر درایو LS رخ می‌دهد خطا اضافه بار است که زمانی به وجود می‌آید که درایو به‌صورت دائم کار کند. در ادامه کدهای خطا OL، خطا IOL، خطا Over Load، خطا OLt را در سری‌های مختلف شرح می‌دهیم.

در ادامه لیست کدهای خطا اضافه بار در سری‌های مختلف را شرح می‌دهیم:

  • خطا OL: خطا اضافه بار درایو ال اس سری IG5A با کد خطا OL و (Inverter Overload) نمایش می‌دهد.
  • خطا OL: خطا اضافه بار درایو ال اس سری IS5 با کد خطا OL و (Inverter Overload) نمایش می‌دهد.
  • خطا Over Load: خطا اضافه بار درایو ال اس سری IP5A با کد خطا Over Load نمایش می‌دهد.
  • خطا IOL: خطا اضافه بار درایو ال اس سری IC5 با کد خطا IOL و (Over Load) نمایش می‌دهد.
  • خطا OLt: خطا اضافه بار trip درایو ال اس سری IC5 با کد خطا OLt و (Overload trip) نمایش می‌دهد.
  • خطا Over Load: خطا اضافه باردرایو ال اس سری IS7 با کد خطا (Over Load) نمایش می‌دهد.

راهکار:

  1. ابتدا لازم است تا جریان‌های خروجی موتور را با آمپرمتر انبری (هر سه فاز موتور) اندازه‌گیری شود.
  2. اگر جریان اندازه‌گیری شده بالاتر از میزان درج شده بر روی موتور بود، بار موتور را کاهش دهید.
  3. چنانچه مغایرتی وجود نداشت، درایو خود را ریست فکتوری (بازگردانی به تنظیمات کارخانه) کنید.
ارور 1 Over Voltage یا خطا اضافه ولتاژ این خطا نشان‌دهنده ولتاژ بیش از حد است که به علت نوسانات ولتاژ ورودی، افزایش میزان شتاب گیری ACC، کاهش میزان شتاب گیری DEC و ... رخ می‌دهد. در ادامه کدهای خطا Ovt، خطا OV، خطا Over Voltage سری‌های مختلف را شرح می‌دهیم.

در ادامه لیست کدهای خطا اضافه ولتاژ در سری‌های مختلف را شرح می‌دهیم:

  • خطا OV: خطا اضافه ولتاژدرایو ال اس سری IG5A با کد خطا OV و (Over Voltage protection) نمایش می‌دهد.
  • خطا OV: خطا اضافه ولتاژ درایو ال اس سری IS5 با کد خطا OV و (Over Voltage protection) نمایش می‌دهد.
  • خطا Over Voltage: خطا اضافه ولتاژ درایو ال اس سری IP5A با کد خطا Over Voltage نمایش می‌دهد.
  • خطا Ovt: خطا اضافه ولتاژ درایو ال اس سری IC5 با کد خطا Ovt و (Over voltage) نمایش می‌دهد.
  • خطا Over Voltage: خطا اضافه ولتاژ درایو ال اس سری IS7 با کد خطا (Over Voltage) نمایش می‌دهد.

نوسانات ولتاژ ورودی می‌تواند به قطعات و اجزا الکترونیکی آسیب وارد کند. نوسانات برق ورودی خطا افت ولتاژ و خطا اضافه ولتاژ را به دنبال دارد.

راهکار:

  1. ولتاژ ورودی اینورتر بررسی کنید که در حد اندازه استاندارد بوده و از آن بیشتر نباشد.
  2. در صورتی‌که خطا ولتاژ ورودی نبود، هنگامی‌که جریان به اینورتر وصل می‌شود این خطا رامی‌بینید.
  3. هنگامی‌که اینورتر کار می‌کند و با این خطا مواجه شدید، پارامتر Dec اینورتر را افزایش دهید.
  4. همچنین می‌توانید یک مقاومت ترمز نیز به اینورتر متصل کنید، اگر هم از قبل این کار را انجام داده اید امکان دارد که مقاومت ترمز شما آسیب دیده باشد.
  5. برای رفع خطا اینورتر ال اس می‌توانید برای تعمیر اینورتر LS اقدام کنید.
ارور 2 Under Voltage یا خطا افت ولتاژ اگر این ERROR روی کیپد ظاهر شد به معنای خطای کاهش ولتاژ داخلی درایو در اینورتر ال اس است که در اثر نوسانات ولتاژ ورودی و جریان روودی و ... رخ می‌دهد. در ادامه کدهای خطا LV، خطا LVt، خطا Low Voltage را مورد بررسی قرار می‌دهیم.

در ادامه لیست کدهای خطا افت ولتاژ در سری‌های مختلف را شرح می‌دهیم:

  • خطا LV: خطا افت ولتاژ درایو ال اس سری IG5A با کد خطا LV و (Low Voltage Protection) نمایش می‌دهد.
  • خطا LV: خطا افت ولتاژ درایو ال اس سری IS5 با کد خطا LV و (Low Voltage Protection) نمایش می‌دهد.
  • خطا Lvt: خطا افت ولتاژ درایو ال اس سری IC5 با کد خطا Lvt و (Low Voltage) نمایش می‌دهد.
  • خطا Low Voltage /Low Voltage2: خطا افت ولتاژ درایو ال اس سری IS7 با کد خطا (Low Voltage /Low Voltage2) نمایش می‌دهد.

راهکار:

  1. ابتدا جریان ورودی را چک کنید.
  2. ولتاژ خط پایین را بررسی نمایید.
ارور 1 Ground fault: خطا زمین این خطا مربوط به خطا ارت یا  ERROR اتصال به زمین درایو ال اس است که اتصالات ارت به درستی متصل نشده‌اند. ابتدا باید با انواع کد خطاهای اینورتر ls آشنا یاشید و سپس اقدامات لازم برای رفع خطا اینورتر ls انجام دهید.
  • خطا GF: این خطا مربوط به اتصال کوتاه زمین اینورترال اس سری IS5 با کد خطا GF و Ground Fault Protection است.
  • خطا GFt: این خطا مربوط به اتصال کوتاه زمین اینورترال اس سری IG5A با کد خطا GFt و Ground fault current است.
  • خطا Ground Trip: این خطا مربوط به زمین است که اینورتر ال اس سری IS7 با کد خطا Ground Trip است.

راهکار برای رفع خطا:

  1. از زیر ترمینال‌های U و V و W درایو را جدا کرده و سپس با ارسال فرمان حرکت از طریق کیپد به درایو، بررسی کنید که آیا مجددا خطا ظاهر می‌شود.
  2. در صورت مشاهده مجدد خطا لازم است تا برای تعمیر درایو LS اقدام نمایید.
  3. در غیر این صورت کابل و موتور را کامل بررسی کنید؛ زیرا ممکن است که اتصال بدنه در اینورتر یا قطعات ان رخ داده باشد و یا مشکلاتی نظیر پاره شدن عایق کابل باعث بروز این خطا در درایو شده باشد.
  4. احتمالا زمانی که خطا اتصال به زمین رخ می‌دهد، IGBT اینورتر LS دچار آسیب شده باشد.
ارور 2 خطا فن خنک کننده یا Error FAN این خطا در اثر آلودگی، کثیفی، گرد و غبار و ... رخ می‌دهد یا مسیر خنک کاری سیستم تهویه مسدود است.
  • خطا FAN Trip: این خطا مربوط به اینورتر ال اس سری IS7 است.
  • خطا FRn: این خطا Cooling fan error خطا فن خنک کننده درایو ال اس سری IC5 است.

راهکار برای رفع خطا:

  • باید فن را با یک فن دیگر با همان مشخصات فنی جایگزین کنید تا مشکل رفع شود.
  • اگر مشخصات فنی یکی نباشد یا خطاهای روی درایو برطرف نمی‌شود یا اینکه فن جایگزین شده در کمترین زمان دوباره می‌سوزد.
ارور 1 خطا حافظه داخلی یا Error EEPROM خطا حافظه داخلی درایو که اصطلاحا به آن EEPROM هم می‌گویند. احتمال دارد تنظیم پارامتر درایو ال اس نادرست باشد. این ERROR مربوط به قطع شدن ارتباط میان CPU و کارت I/O است و یا یکی از کارت‌ها آسیب دیده است.

خطا COM Error CPU Error یا خطا حافظه درایو ال اس سری IP5A است.

راهکار برای رفع خطا:

  • برای رفع این خطا، باید یک‌بار درایو ال اس را به تنظیمات کارخانه برگردانید و ریست فکتوری کنید.
  • اگر مشکل حل نشد، احتمال زیاد CPU اینورتر آسیب دیده است.
  • قسمت فرمان‌دهی PLC باید چک شود.
  • کارت‌های I/O را بررسی کنید و خطا از بین نرفت، حتما باید درایو ال اس را برای تعمیر ارسال کنید.
ارور 2 مشکلات منبع تغذیه مشکلات منبع تغذیه می‌تواند مواردی مانند شل بودن اتصالات و یا قطعی آن‌ها، مشکلات نوسانات ورودی برق و کابل‌های معیوب باشد.

راهکار:

  1. با بررسی ورودی برق و اتصالات شروع کنید.
  2. مطمئن شوید که کابل‌های برق به طور ایمن به درایو LS و منبع تغذیه متصل شده باشد.
  3.  کابل را برای هر گونه آسیب قابل مشاهده، مانند فرسودگی یا سیم‌های در معرض دید، بررسی کنید.
  4. در صورت خرابی، کابل‌های برق یا کانکتورهای معیوب را فوراً تعویض کنید.
  5. منبع تغذیه پایدار برای عملکرد صحیح درایو LS بسیار مهم است.
ارور 1 خطا اتصالات فازهای ورودی اینورتر LS احتمال دارد که یکی از سه فاز درایو ال اس شل شده باشند یا قطعی رخ داده باشد. اتصالات فازهای ورودی و خروجی را بررسی نمایید.

راهکار برای رفع خطا:

  1. اتصالات موتور و درایو LS را مورد بررسی قرار دهید.
  2. باید تمام فازهای ورودی درایو را حتما چک کنید.
  3. تمام فازهای درایو را بررسی نمایید.
ارور 2 خطا HYT هنگامی این خطا درایو ls روی صفحه نمایش کیپد درایو ال اس نمایش داده می‌شود یعنی قطعات داخلی اینورتر اینورتر آسیب دیده‌اند یا اجرای برد کنترلر آسیب دیده است. برای رفع خطا اینورتر ls با کارشناسان نیک صنعت تماس بگیرید.

راهکار:

برد کنترلر درایو را مورد بررسی قرار دهید.

ارور 1 خطاهای ارتباطات در درایو LS هنگام عدم تطابق در پروتکل‌های ارتباطی، کابل‌های معیوب یا پیکربندی‌های نادرست بین دستگاه‌های متصل به درایو LS، خطاهای ارتباطی ممکن است رخ دهد که منجر به مشکلات انتقال داده و اختلال در ارتباط شود.

راهکار برای رفع خطا درایو ls:

  1. ابتدا پروتکل‌های ارتباطی مورد استفاده دستگاه‌های متصل به درایو LS را بررسی کنید.
  2. پروتکل‌ها سازگار و به درستی پیکربندی شده‌اند.
  3. کابل ارتباطی را برای هر گونه آسیب فیزیکی یا شل شدن اتصالات بازرسی کنید.
  4. مشکل پیکربندی را با برنامه ریزی مجدد دستگاه‌ها برای مطابقت با تنظیمات ارتباطی صحیح برطرف کنید.
  5.  راه اندازی مناسب ارتباط و یکپارچگی کابل برای جلوگیری از خطاها و حفظ تبادل بدون درز داده بین دستگاه های متصل و درایو LS حیاتی است.
ارور 2 خرابی موتور خرابی موتور می‌تواند مشکلات الکتریکی در موتور، یاتاقان‌های آسیب دیده و فرسودگی اتفاق می‌افتد که منجر به حرکات نامنظم، افزایش سر و صدا یا خرابی کامل موتور می‌شود.

راهکار:

برای رفع خرابی‌های موتور موارد زیر اجرا نمایید:

  1. موتور را از لحاظ آسیب‌های فیزیکی بازرسی کنید.
  2. شفت‌های آسیب دیده موتور را شناسایی کنید.
  3. مشکلات الکتریکی در موتور را بررسی نمایید.
  4. یاتاقان‌های فرسوده موتور را چک کنید.
  5. هر گونه قطعات آسیب دیده یا فرسوده را به سرعت تعویض کنید.
  6. تعمیر و نگهداری منظم مانند روغن کاری قطعات متحرک و بررسی اتصالات الکتریکی، می‌تواند طول عمر موتور را افزایش دهد.
  7. مراقبت مناسب و تعویض به‌موقع برای جلوگیری از خرابی غیرمنتظره موتور ضروری است.

شایع‌ترین کدهای خطای اینورتر LS

در هنگام خرابی اینورتر ال اس، معمولا خطا درایو LS روی صفحه نمایش کیپد نمایش داده می‌شود که این خطا در شناسایی خرابی‌ها کمک زیادی به ما می‌کند. خطاهای اینورتر LS ممکن است دلایل مختلفی داشته باشد که دلایل این خطاها می‌تواند مربوط به بخش سخت‌افزاری یا نرم‌افزاری باشد. در ادامه مهم‌ترین کدهای خطا درایو LS را با هم بررسی می‌کنیم.

کد خطا علت خطا درایو LS راهکار برای رفع خطا اینورتر ls
OLT ولتاژ ورودی پایین است یا برق قطع است. سیم کشی سه فاز ورودی مشکل دارد.
اتصال کنتاکتور مغناطیسی به منبع تغذیه مشکل دارد.		 موتور و اینورتر دارای ظرفیت مناسبی باشند، در غیر این صورت آن‌ها را تعویض کنید. پارامتر Pr.21 را افزایش دهید.
ULT اتصالات بین بار و موتور مشکل دارد.
بار موتور از مقدار پارامتر Pr.30 و Pr.20 کمتر است.

اینورتر و موتور را با مدل‌های دیگر با ظرفیت کمتر تعویض کنید. مقدار تنظیم پارامتر Underload را کاهش دهید.
OCT در سیم کشی بین موتور و اینورتر مشکل وجود دارد.
ترمز مکانیکی موتور خیلی سریع وصل می‌شود.

 سیم کشی خروجی را از نظر ضخامت و طول کابل بررسی کنید. طول کابل بین موتور و اینورتر کمتر از 200 متر است. ترمز مکانیکی موتور را بررسی کنید.
LVT ولتاژ ورودی پایین است یا برق قطع است. سیم کشی سه فاز ورودی مشکل دارد.
اتصال کنتاکتور مغناطیسی به منبع تغذیه مشکل دارد.		 در زمان قطع برق از جست‌وجو Cn.60 استفاده کنید و میزان ولتاژ ورودی از مقدار معین شده، بررسی کنید. سیم کشی را بررسی کنید. کنتاکتور مغناطیسی را تعویض کنید.
OC2 مدار DC اینورتر جریان اتصال کوتاه را تشخیص داد. سیم کشی خروجی اینورتر دچار اتصال کوتاه است. سیم کشی بین اینورتر و موتور مشکل دارد. زمان پارامتر شتاب گیری ACC یا DEC را افزایش دهید. سیم کشی خروجی اینورتر ال اس را بررسی نمایید. اتصالات کابل‌ها و سیم کشی بین درایو و موتور را بررسی کنید.
Ovt ولتاژ ورودی زیاد است. زمان شتاب گیری پارامتر ACC یا DEC نسبت به اینرسی بار کم است. انرژی برگشتی به خروجی اینورتر وجود دارد. ولتاژو ورودی به اینورتر و منبع تغذیه، سخت افزار اینورتر باید بررسی شود و جهت تعمیر درایو ال اس اقدام کنید. زمان ACC یا  DEC را افزایش دهید. از مفاومت ترمز استفاده کنید.
GFt در خروجی اینورتر، اتصال به زمین رخ داده است. سیم کشی بین موتور و اینورتر مشکل دارد. عایق بندی موتور مشکل دارد. سیم کشی خروجی اینورتر را جدا کنید و اتصال به زمین را بررسی کنید و در صورت وجود، رفع نمایید. در صورت نیاز آن را تعویض کنید. موتور را نیز عوض کنید.
Eth موتور بیش از حد گرم است. بار اینورتر بیشتر از ظرفیت نامی است. مقدار حفاظت الکتریکی (ETH) پایین تنظیم شده است. درایو LS برای مدت طولانی با سرعت پایین کرده است. برای رفع گرما موتور، بار با فرکانس کاری را کم کنید. اینورتر با ظرفیت بیشتر جایگزین کنید. سطح ETH را به درستی تنظیم نمایید. موتور دیگری را جایگزین کنید تا توان کافی برای کار کردن فن اضافی را داشته باشد.
IP0 سیم کشی ورودی مشکل دارد. کنتاکتور مغناطیسی ورودی خراب است. خازن DC خراب است. کنتاکتور مغناطیسی ورودی را بررسی کنید. سیم کشی ورودی درایو را بررسی نمایید. خازن DC را تعویض نمایید.
POT کنتاکتور مغناطیسی خروجی ایراد دارد. سیم کشی خروجی خراب است. کنتاکتور مغناطیسی را بررسی کنید. سیم کشی خروجی اینورتر ال اس را مورد بررسی قرار دهید.
FRn سیستم تهویه مشکل دارد و احتمال کثیفی و گرد غبار آن وجود دارد. سیستم تهویه را تمیز کنید و در صورت نیاز آن را تعویض نمایید.

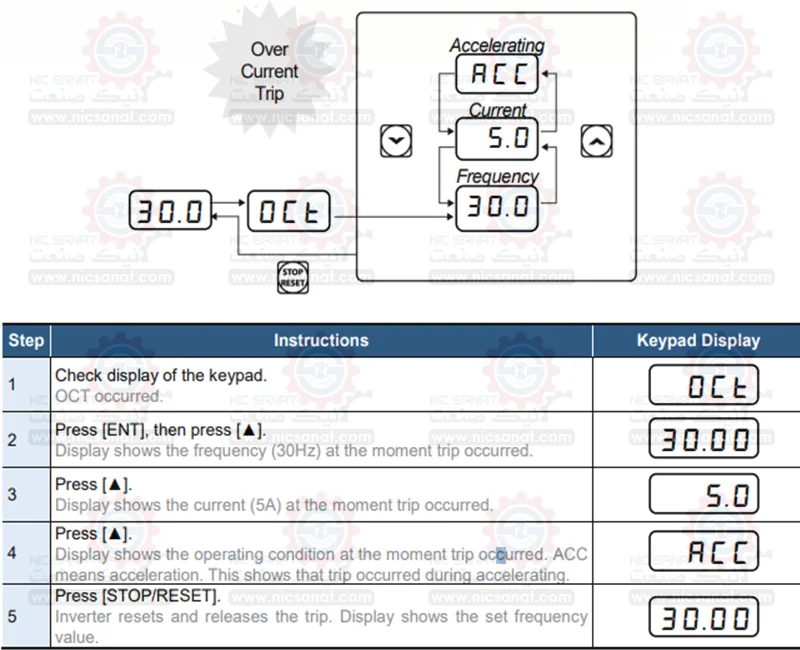

مثالی از رفع خطا درایو LS با استفاده از کیپد

یک روش برای قطع و توقف خطا در مانیتورینگ وجود دارد که می‌توانید طبق شکل زیر اجرا کنید:

ابتدا کد خطا درایو ال اس را مشاهده می‌کنید با علامت رو به بالا کیپد می‌توانید مقدار فرکانس و جریان را مشاهده کنید و وضعیت بروز خطا در حالت مد نظر را ببینید. مثلا در شکل زیر خطا اضافه جریان در پارامتر ACC زمان شتاب گیری رخ داده است که باید پارامترهای مربوط به آن را بررسی کنید.

نمایش کدهای خطا اینورتر ال اس بر روی کیپد

شیوه‌های نگهداری در تعمیرات درایو ال اس

درک صحیح ساختار و اجزا یک تجهیز در شناسایی ریشه خرابی و عیب یابی درایو LS یک اصل است. آشنایی با کارکرد VFD، شناخت بخش‌های مختلف عملکردی آن به اجرای بهتر و کارآمدتر تعمیر درایو و نگهداری اینورتر ال اس لازم است. اینورتر ال اس دچار مشکلاتی می‌شود که با نگهداری و با انجام تعدادی از کارها قابل پیش‌گیری است. از این رو تامین و نگهداری اینورتر‌های ls اهمیت بالایی دارد. با نگهداری پیشگیرانه روزانه و دوره‌ای منظم ماهانه و سالانه که کمک شایانی به جلوگیری از خرابی‌های برنامه ریزی نشده و هزینه‌های گزاف می‌کند. نگهداری پیشگیرانه و اجرای یک برنامه می‌تواند هزینه‌های نگهداری اینورتر ال اس را تا 30 درصد کاهش دهد. روش‌های نگهداری زیر را به‌صورت یک چک لیست دوره‌ای اجرا نمایید.
  1. جمع آوری اطلاعات روزانه از وضعیت عملکرد آن و ثبت دقیق اطلاعات به‌صورت پیوسته توسط مهندسان انجام شود.
  2. بررسی سلامت قطعات درایو ال اس مانند، خازن، دیود، IGBT و فن خنک کننده را انجام دهید.
  3. فن خنک کننده اینورتر و هیت سینک را تمیر کنید تا طول عمر درایو ال اس افزایش می‌یابد و از تعمیر درایو LS جلوگیری کنید.
  4. برای افزایش طول عمر درایو و آسیب ندیدن دستگاه، موقع نصب و راه اندازی اینورتر ال اس حتما به نکات داخل منوال توجه فرمایید و نصب و راه اندازی را فقط توسط افراد متخصص و فنی انجام دهید.
  5. موقع نصب و راه اندازی درایو ال اس حتما به درجه حفاظت IP توجه کنید.
  6. برای تمامی درایوهایی که نصب می‌کنید، تابلو برق‌های استاندارد مطابق با درجه حفاظت اینورتر ال اس تعبیه نمایید تا از گرد و غبار، آب و عوامل طبیعی درایو حفاظت شود. یکی از تخصصی‌ترین کارها، نصب و راه اندازی درایو است که باید توسط مهندسان با تجربه انجام شود. برای اینکه درایو ال اس در طولانی مدت آسیب نبیند و طول عمر آن افزایش یابد؛ نصب و راه اندازی درایو ال اس را اصولی انجام دهید.
  7. با توجه به منوال از ترمینال‌های قدرت برای نصب و راه اندازی درایو LS شروع می‌کنید. ترمینال‌های ورودی R ،S و T را به برق سه فاز وصل کنید و ترمینال‌های خروجی V ،U و W را به موتور وصل نمایید. این نوع نصب و راه اندازی برای اینورترهای سه فاز است. برای درایوهای تک فاز ال اس باید R و T را به فاز و نول متصل کنید. بقیه موارد اتصالات و راه اندازی اینورتر LS باید طبق نوع و سری آن از روی منوال پیش بروید.
تعمیر اینورتر ال اس در نیک صنعت

راه‌های ارتباطی نیک صنعت

  • شماره تماس: 87700210-021 (30 خط)
  • واحد فروش: 09197872783
  • واحد آموزش: 09197872786
  • واحد تعمیرات: 09197872789
  • ایمیل: info@nicsanat.com
  • آدرس شرکت: تهران، خیابان بهشتی، خیابان میرعماد، کوچه پیمانی(یازدهم)، پلاک 17
لوگو شماره تلفن

نیک صنعت

مشاوره رایگان تعمیر اینورتر ال اس

021-87700210
01هزینه عیب یابی درایو ال اس چه قدر است؟

مجموعه نیک صنعت برای عیب یابی اینورتر ال اس به‌صورت کاملا رایگان انجام می‌دهد و هیچ هزینه‌ای لازم نیست پرداخت کنید.

سپس کارشناسان واحد تعمیرات یک گزارش از خرابی‌ها، قطعات معیوب و هزینه تعمیر درایو ال اس برای شما ارسال می‌کنند. در صورت تایید شما، درایو شما تعمیر خواهد شد.

02هزینه تعمیر درایو ال اس چه قدر است؟

اعلام هزینه تعمیرات اینورتر ال اس با توجه به نوع خرابی‌ها و قطعات معیوب کاملا متفاوت است و نمی‌توان قیمت دقیق را اعلام کرد.

ابتدا باید عیب یابی انجام شود تا دلایل بروز خطا و خرابی اینورتر ال اس مشخص شود و سپس می‌توان هزینه تعمیرات را اعلام کرد.

03تعمیر اینورتر LS اقتصادی‌تر از خرید درایو ال اس است؟ چرا؟

بیشتر از 98 درصد مواقع تعمیر درایو ال اس از خرید آن اقتصادی‌تر است. هزینه واردات و خرید اینورتر ال اس نسبت به تعمیر آن خیلی بیشتر است.

اگر درایو LS چند بار تعمیر شده باشد و یا راندمان و بازدهی کافی را نداشته باشد، کارشناسان نیک صنعت آن را به شما اطلاع می‌دهند.

04آیا تعمیر IGBT یا دیگر قطعات الکترونیکی را انجام می‌دهید؟

اگر IGBT خراب و قابل تعمیر باشد، مهندسان نیک صنعت آن را تعمیر می‌کنند اما در بیشتر مواقع IGBT و دیگر قطعات می‌سوزند یا خرابی آن‌ها به حدی است که ارزش تعمیر را ندارد.

تعویض قطعات اینورتر LS مقرون به صرفه‌تر از تعمیر آن‌ها است.

05آیا قطعات معیوب با قطعات اورجینال تعویض می‌شوند؟

اکثر قطعات برند ال اس در ایران موجود است و شرکت نیک صنعت تمامای قطعات معیوب را با قطعات اورجینال تعویض می‌کند.

پس از تعویض قطعات درایو ال اس، شرکت نیک صنعت گارانتی معتبر و اصالت کالا قطعات را برای شما مشتری گرامی ارسال می‌کند.

خرید درایو ال اس جایگزین

نظرات مشتریان در مورد تعمیر درایو LS

آیکون عیب یابی

عیب یابی درایو LS به‌صورت کاملا رایگان

آیکون تعمیرات دستگاه

بررسی کد خطاهای اینورتر ls و راهکارهای لازم برای رفع خطا درایو ال اس

آیکون تست

انجام انواع تست‌های اینورتر ال اس

آیکون ارسال

تعمیر اینورتر LS در سریع‌ترین زمان ممکن

درج کامنت 2
محمد علی رحمانی
کارشناس ارشد کنترل و ابزار دقیق
سلام روز بخیر من یک درایو ال اس سری is7 دارم که به‌صورت مداوم خطاهای مختلف می‌داد. مثلا خطا OCT در اینورتر LS یکی از همون خطاهایی که تکرار می‌شه. برای رفع خطا اینورتر LS با کارشناسان نیک صنعت تماس گرفتم. خیلی با حوصله جواب من رو دادند و گفتند که خطا OCT مربوط به خطا اضافه جریان هست که وقتی این کد خطا اینورتر LS رو روی کیپد دیدم؛ باید موتور رو از 3 ترمینال U، V و W باز کنم و به اینورتر فرمان حرکت بدم. اگر دوباره این خطا تکرار شد؛ یعنی قطعات داخلی درایو LS خراب است که باید برای تعمیر درایو LS اقدام کنم. در غیر این صورت این مشکل مربوط به موتور و کابل‌های موتور است و باید اتصالات را بررسی کنم. خواستم تجربیاتم رو در این زمینه با شما اشتراک بذارم تا اگر به این خطا مواجه شدید، برای مشاوره با کارشناسان این مجموعه تماس بگیرید.>
درج کامنت 1
امیر پارسا حسینی
مهندس برق گرایش قدرت
سلام من تو یه کارخانه تزریق پلاستیک با تجهیزاتی مثل اینورتر سری قدیمی LS کار می‌کنم که اصلا به نکات ایمنی و روش‌های نگهداری درایو ال اس توجه نشده. در نهایت همیشه کدهای خطا اینورتر ال اس روی کیپد آن نمایش داده می‌شد تا این‌که با مجموعه نیک صنعت تماس گرفتم و درایو LS را برای تعمیر فرستادم. ابتدا عیب یابی را به‌صورت رایگان انجام دادند و یک لیست از خرابی و کدهای خطا اینورتر ال اس را ارسال کردند و همچنین هزینه تعویض قطعات معیوب و قیمت تعمیر اینورتر LS را برای من فرستادند. پس از تایید من، درایو ال اس را در سریع‌ترین زمان ممکن تعمیر و ارسال کردند. اگر شما هم مثل تجربهخرابی و خطا اینورتر برند LS را دارید؛ با خیال آسوده برای رفع خطا اینورتر LS را با شرکت نیک صنعت تماس بگیرید.>
سبد خرید

سبد خرید شما خالی است.
