تعمیر درایو N800S هیوندای
برند هیوندای برای کشور کره جنوبی است که یکی از
شایعترین دلایل خرابی درایو هیوندای
عیب یابی دلایل خرابی بسیار مهم است و در کاهش هزینه تعمیر درایو هیوندای تاثیرگذار است. در ادامه دلایل خرابی اینورتر هیوندای را بررسی میکنیم.
- نوسانات ولتاژ و برق ورودی: نوسانات ولتاژ باعث بروز خطا اضافه ولتاژ یا افت ولتاژ میشود. همین نوسانات برق باعث ایجاد اختلال در عملکرد دستگاه میشود و به اجزای داخلی درایو هیوندای فشار وارد میکند. در زمان نصب درایو هیوندای باید به برق ورودی و نوع فاز درایو توجه کنید تا برق ورودی اشتباهی به اینورتر ندهید. در صورتیکه برق ورودی اشتباه داده شود، خرابی پل دیود و وریستور را به دنبال دارد.
- ایراد در قسمت منبع تغذیه اینورتر HYUNDAI: این مشکل زمانی بهوجود میآید که اضافه ولتاژ رخ دهد یا ولتاژ بهصورت ناگهانی به درایو وارد شود. همین موضوع باعث بوق زدن درایو و هشدار دادن آن میشود.
- خرابی برد قدرت اینورت هیوندای: یکی از دلایل خرابی برد قدرت میتواند شل بودن اتصالات و سیم کشی باشد که باید اتصالات ورودی و خروجی بررسی شود. اتصالات لحیم کاری شده، اتصالات کانکتورها و … نیز باعث خرابی برد قدرت درایو هیوندای میشود.
- خرابی برد کنترل درایو Hyundai: مشکل در برد کنترل اصلی است و پس از عیب یابی آن، در صورت نیاز برد کنترل را تعویض نمایید.
- مشکل و خرابی اجزا داخلی درایو هیوندای: این خرابی شامل اجزا و قطعات داخلی برد قدرت اینورتر هیوندای است. این مشکل مربوط به خازنها، پل دیود، رکتیفایر، IGBT و … است. در زمان تعمیر درایو Hyundai ابتدا باید اجزا داخلی درایو، تست و عیب یابی شود.
- خرابی خازنها: خازنها حساسترین قطعه درایو هیوندای است و اولین قطعهای است که خراب میشود. خازنها مخصوصا خازنهای الکترولیتی طول عمر کمی دارند.
- خرابی IGBT اینورتر Hyundai: این قطعه در صورت گرما بیش از حد و خرابی فن خنک کننده، اسیب میبیند. همچنین اگر سیم کشی و اتصالات کابلها شل باشند، باعث ایجاد ارتعاشات و لرزش میشود، همین علت خرابی IGBT را بهدنبال دارد و همچنین ضربه دیدن نیز باعث آسیب IGBT میشود.
- عدم تهویه مناسب و خرابی فن خنک کننده: هنگامیکه اینورتر درون تایلو برق نصب میشود، باید میزان دما و رطوبت درایو مناسب باشد و فن خنک کننده به دما اینورتر کمک بسزایی میکند. اگر فن خنک کننده و مسیر خنک کاری کثیف و آلوده باشد، فن خراب میشود. باید هر ماه سیستم تهویه و مسیر خنک کاری را تمیز نمایید و در صورت نیاز تعویض کنید؛ در غیر این صورت باعث بروز خطا OVER HEAT میشود و قطعات داخلی درایو هیوندای آسیب میبیند.
- قفل شدن خروجی اینورتر هیوندای: علت نداشتن خروجی درایو هیوندای میتواند در اثر دلایل مختلفی رخ دهد. این دلایل شامل اضافه ولتاژ، افت ولتاژ، اضافه جریان، ارتعاشات و لرزش، فرسودگی خازن میشود.
علت روشن نشدن اینورتر هیوندای
از نشانههای خرابی اینورتر هیوندای میتوان به روشن نشدن درایو اشاره کرد که میتواند دلایل مختلفی از قبیل شل شدگی اتصالات ورودی، نوسانات ولتاژ ورودی، خرابی IGBT، خرابی پل دیود و … باشد. اتصالات مربوط به منبع تغذیه اینورتر و موتور شل شده است یا احتمال دارد که کانکتورهای پنل کیپد و کنترل به درستی متصل نشدهاند. اگر کیپد اینورتر خراب باشد یا ارتباطات ان با برد اصلی قطع شده باشد، اینورتر هیوندای روشن نمیشود یا هیچ واکنشی نشان نمیدهد.

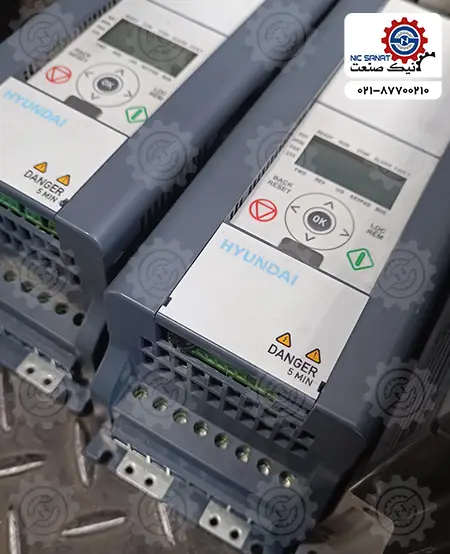

علت خرابی کیپد اینورتر هیوندای
اگر صفحه نمایش کیپد بالا نیاید و خاموش باشد، نیاز به بررسی دقیق دارد. تنظیمات نادرست اینورتر هیوندای میتواند باعث از کار افتادن کیپد شود. برق ورودی باید در محدوده مشخص باشد تا صفحه نمایش درایو هیوندای خاموش نشود. اتصالات هر سه فاز ورودی و زمین بررسی شود و در صورت نیاز، پس از دشارژ خازنها و تخلیه کامل اینورتر، دستگاه را بهصورت مجدد راه اندازی کنید.
تعمیر اینورتر هیوندای در انواع سریهای مختلف
کمپانی هیوندای تولید کننده انواع اینورتر (تک فاز و سه فاز) برای مصارف صنعتی، خانگی و هوشمند سازی است. شرکت نیک صنعت عیب یابی و تعمیرات درایو هیوندای توسط کارشناسان فنی و متخصص ما در زمان کوتاهی انجام میشود. در صورتنیاز بهتعویض قطعات معیئوب، از قطعات یدکی اورجینال برند هیوندای استفاده میشود. در ادامه سریهایی که توسط مجموعه نیک صنعت تعمیر میشود را معرفی میکنیم.
- درایو هیوندای N800
- تعمیر اینورتر هیوندای N800A
- درایو هیوندای N800S
- اینورتر هیوندای N5000

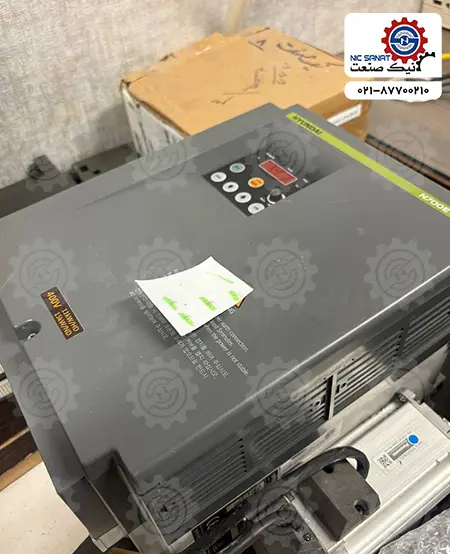

- تعمیر درایو هیوندای N700
سری قدیمی این نسل از درایوهای هیوندای شامل Hyundai N300 ،N200 ،N100 است که درحال حاضر از رده خارج شدهاند. در ادامه یکی از سریهای درایو هیوندای مانند N700 را بررسی میکنیم.

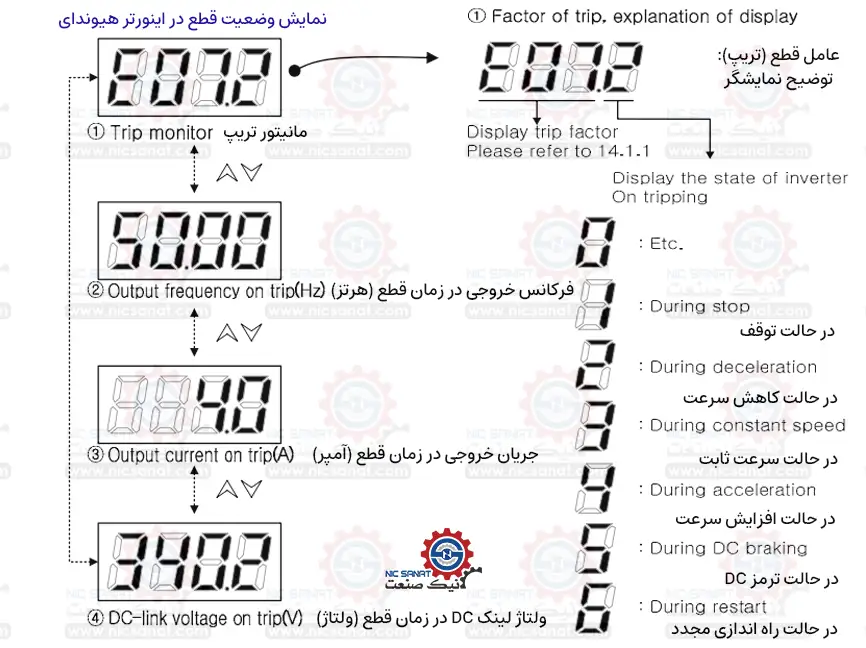

نمایش خطا قطع اینورتر N700 هیوندای (Trip monitor)
عملکردهای حفاظتی، درایو را در برابر جریان بیش از حد، ولتاژ بیش از حد و افت ولتاژ محافظت میکند. هنگامیکه عملکردهای حفاظتی کار میکنند، تمام خروجیهای اینورتر قطع میشود و موتور متوقف میشود. اینورتر این وضعیت محافظتی را تا زمانیکه دستور بازنشانی یا ریست وارد شود، حفظ میکند.
هنگامی که یک trip رخ می دهد، ابتدا علت خطا را پیدا کنید و تنظیمات مجدد را انجام دهید. رخ دادن یک خطا، اطلاعات مهمی را برای پیدا کردن علت خطا به شما نشان میدهد. اینورتر یک رقم اعشار در سمت راست در کنار کد خطا نمایش میدهد که وضعیت نقطه trip را نشان میدهد. بهعنوان مثال، E07.2 به این معنی است که خطا E07 رخ داده است و وضعیت اینورتر هیوندای در شرایط 2 During deceleration را نشان میدهد. در شکل زیر وضعیت و حالت اینورتر هیوندای را در زمان قطع (تریپ) نمایش میدهد. در تعمیر اینورتر هیوندای، وضعیت و حالت درایو در زمان قطع (Trip) بسیار مهم و حیاتی است.
دیاگرام اتصالات ترمینال درایو N700 هیوندای
شکل زیر مربوط به دیاگرام اتصالات ترمینال (Terminal Connecting Diagram) اینورتر هیوندای است.
حتما درایو را به زمین اتصال دهید؛ در غیر این صورت، خطر برق گرفتگی و یا آتش سوزی وجود دارد. کار سیم کشی باید توسط مهندسان ماهر و برق کاران انجام شود. پس از قطع بودن، منبع تغذیه سیم کشی را بررسی کنید. پس از نصب بدنه اصلی، سیم کشی را انجام دهید. rubber bushing را در محل اتصالات سیم کشی جدا نکنید، زیرا احتمال خراب شدن سیم وجود دارد و یا اتصال کوتاه و یا خطای زمین رخ میدهد. اگر به نکات گفته شده توجه نکنید، باعث ایجاد آتش سوزی و یا برق گرفتگی میشود.
لیست خطاهای درایو هیوندای سری N700
ابتدا انواع خطا درایو N700 هیوندای و سپس اقدامات لازم برای رفع خطا توضیح داده میشود. برای تعمیر اینورتر N700 هیوندای با کارشناسان ما تماس بگیرید.
(E04) Over-current Protection: اضافه جریان
وقتی موتور خیلی سریع، کاهش سرعت دهد یا محدود شود، جریان برگشتی از موتور به اینورتر هیوندای به شدت زیاد میشود. این اضافه جریان به قطعات اینورتر هیوندای آسیب میزند. زمانیکه خروجی جریان از حد مجاز 200 درصد، بالاتر میرود، خروجی درایو قطع میشود. هنگامیکه خروجی اینورتر اتصال کوتاه است یا شفت موتور قفل است، در این حالت جریان بیش از حد در درایو وجود دارد. اینورتر هیوندای دارای مدار حفاظتی است که این اضافه جریان شناسایی میکند و در صورت بروز این خطا، خروجی درایو هیوندای را متوقف میکند. جهت رفع این خطا پارامتر جریان خروجی بررسی شود و همچنین چک کنید که موتور گیر مکانیکی نداشته باشد.
(E05) Overload Protection: اضافه بار
هنگامی که موتور در حالت اضافه بار یا OVERLOAD قرار میگیرد، رله حرارتی درایو در حالت trip قرار دارد و جریان خروجی را قطع میکند. جهت رفع این خطا درایو هیوندای در سری n700 موتور را از حالت OVERLOAD خارج کنید. همجنین میتوانید رنج درایو را بالاتر ببرید و خروجی و سربندی موتور سه فاز را بررسی کنید.
(E07) Over-voltage Protection: اضافه ولتاژ
سطح ولتاژ link dc از حد مجاز بالاتر میرود، بهدلیل انرژی موتور، درایو در حالت trip قرار میگیرد و خروجی اینورتر هیوندای خاموش میشود. برای رفع اینورتر هیوندای میتوانید زمان acc time را افزایش دهید و Type Acc نوع زمان شیب را تغییر دهید. در نهایت ولتاژ ورودی را سه فاز ورودی را چک کنید.
(E08) EEPROM Error: خطا حافظه داخلی
هنگامیکه نویز خارجی یا افزایش دما رخ میدهد، باعث خطا داخلی EEPROM در خروجی اینورتر میشود. جهت رفع خطا درایو هیوندای، دادههای تنظیمات را بررسی کنید. در این حالت درایو بههیچ عنوان run نخواهد شد تا زمانیکه برد کنترل درایو هیوندای تعویض یا تعمیر شود.
(E09) Under-voltage Protection: افت ولتاژ
علت کد خطا E09 اینورتر هیوندای به دلایل زیر است:
- قطع ولتاژ 24VDC در صورتی که ولتاژ ورودی از حد مجاز کمتر شود.
- کاهش ولتاژ داخلی باس DC زیر مقدار ممکن است که منجر به خطای مدار کنترل میشود.
- این وضعیت همچنین میتواند گرمای بیش از حد موتور ایجاد کند یا باعث گشتاور کمتر شود.
- هنگامی که ولتاژ زیر 150 تا 160 ولت (کلاس 200 ولت) یا کمتر از 300 تا 320 ولت (کلاس 400 ولت) باشد، خروجی خود را خاموش می کند. یک وقفه ناگهانی ممکن است باعث این خطا شود.
جهت رفع این خطا ولتآژ تغذیه 24VDC را چک کنید. در صورت نداشتن ولتاژ، جهت عیب یابی درایو هیوندای با کارشناسان نیک صنعت تماس بگیرید.
(E12) External Trip: خطا کارتهای اضافه شونده
در صورتی که هریک از کارتهای External درایو آسیب ببیند؛ این خطا باعث قطع شدن خروجی اینورتر هیوندای میشود. هنگامیکه تجهیزات خارجی خراب میشود، سیگنال خرابی را اینورتر دریافت میکند و خاموش میشود.

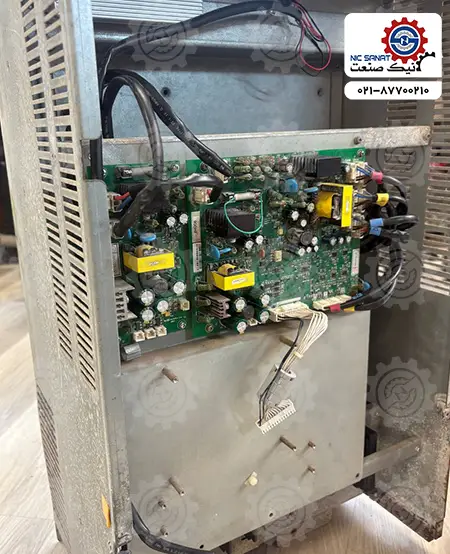

خرابی مدارات الکترونیکی در تعمیر درایو هیوندای
(E13) USP Error: خطا usp اینورتر هیوندای
این خطا زمانی رخ میدهد که اینورتر در وضعیت run قرار میگیرد و برق ورودی درایو وصل میشود. اگر برق همزمان با اینورتر در حالت ترمینال روشن باشد، خطای USP رخ میدهد. خطا 13 در زمانی رخ میدهد که پارامتر usp فعال شده باشد.
(E14) Ground Fault Protection: خطا اتصال زمین
اینورتر هیوندای خطا زمین بین خروجی درایو و موتور را تشخیص میدهد. برای رفع این خطا، اتصال کوتاه اینورتر به زمین را بررسی کنید و همچنین اتصالات کابلها و سیم کشی را مورد بررسی قرار دهید.
(E17) Inverter Overload Protection: اضافه بار اینورتر
زمان کارکرد به ظرفیت اینورتر بستگی دارد و حفاظت اضافه بار اینورتر هیوندای 150٪ جریان به مدت 1 دقیقه است. بروز خطا overload در صورت بالاتر رفتن جریان در حالت کاربری سبک normal duty و حالت سنگین heavy duty است. برای رفع خطا درایو هیوندای، خروجی و جریان موتور چک شود.

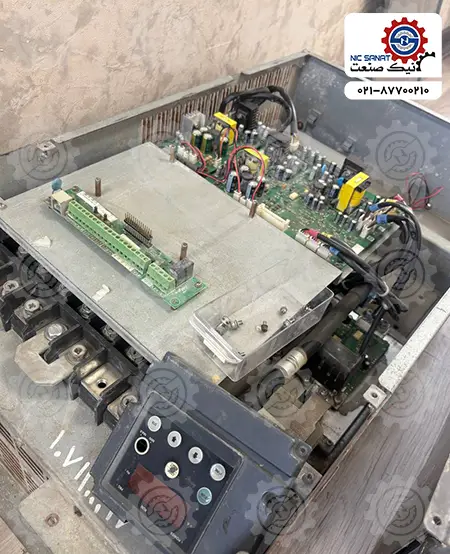

تعمیر برد cpu اینورتر هیوندای
(E20) Input Phase Loss Protection: قطعی فاز ورودی
از دلایل بروز این خطا، قطع یا افت ولتاژ ورودی سه فاز R،S ،T است. برای رفع این خطا موارد زیر را اجرا کنید.
- ابتدا ولتاژ فاز به فاز ورودی را با مولتی متر دقیق چک کنید.
- درصورتیکه برق ورودی سه فاز مشکلی نداشت، امکان سوختن خازنهای ورودی سه فاز درایو یا همچنین آسیب دیدن مدار پل دیود درایو وجود دارد.
(E21) Temperature Trip: بالا بودن دما درایو
این خطا در زمان افزایش بیش از حد دما درایو و در حالت run بودن اینورتر هیوندای رخ میدهد. یکی دیگر از عوامل بروز خطا دما بالا در اینورتر، معیوب شدن یا سوختن فنهای درایو است. هنگامی که دما داخلی اینورتر بالاتر از مقدار مشخص شده باشد، سنسور حرارتی تشخیص میدهد و خروجی اینورتر را خاموش میکند.
جهت رفع این error پارامتر فن درایو را بررسی نمایید که درحالت off نباشد. یکیدیگر ازراههای جلوگیری از این ارور، استفاده از فن در تابلو اینورتر میباشد. در حالت سوختن فن درایو، آن را جهت تعویض فن، آن را به واحد تعمیرات اینورتر هیوندای ارسال کنید.
(E26) Communication error: خطا ارتباطات
این خطا زمانی نمایش داده میشود که وقفه زمانی ارتباط بین درایو هیوندای و اپراتور رخ دهد.
(E27) Overtime of reset input: تایم اضافه در ریست ورودی
این خطا زمانی نمایش داده میشود که زمان ورودی سیگنال در تنظیم مجدد آن، از مقدار زمان 5 ثانیه بیشتر شود.
(E34) Output Short-circuit: اتصال کوتاه در خروجی (خطا خطرناک اینورتر هیوندای)
خطا 34 یا خطا 4 از اهمیت بالایی برخوردار است؛ زیرا بروز این Error ممکن است به درایو هیوندای آسیب بزند. زمانیکه به هر دلیل اتصال کوتاه یا اتصال بدنه رخ میدهد این خطا اتفاق میافتد. هنگامی که خروجی اتصال کوتاه دارد، جریان بیش از حد باعث میشود؛ مدار حفاظتی، خروجی اینورتر را متوقف کند.
راهکار:
- جهت رفع عیب این خطا، خروجی درایو u،v،w را بررسی کنید.
- سربندی موتور را بررسی کنید.
- کابل سه فاز موتور تا درایو چک شود.
- همچنین اتصال بدنه موتور چک شود.
- امکان سوختن igbt در این خطا وجود دارد.
- در اخرین مرحله اگر موارد بالا را چک کردید و نتیجهای حاصل نشد؛ اینورتر معیوب را برای تعمیر ارسال فرمایید.
(E60) Communication Error: خطا ارتباطات درایو و اپراتور
این کد خطا درایو هیوندای در زمانی رخ میدهد که ارتباط بین درایو و پنل کیپد قطع میشود و یک خطا بین درایو هیوندای و اپراتور شناسایی میشود. این خطا رایجی است که در درایوهای هیوندای بسیار اتفاق میافتد. برای رفع خطا میتوانید کیپد درایو هیوندای تعویض کنید. در صورت عدم رفع خطا، برای تعمیر درایو هیوندای با کارشناسان نیک صنعت در ارتباط باشید.

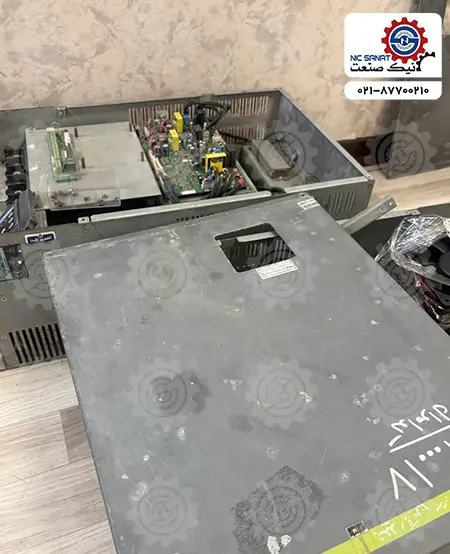

سوختن IGBT در تعمیر درایو Hyundai
نگهداری درست برای پیشگیری از تعمیر اینورتر هیوندای
نگهداری درست و استفاده صحیح از اینورتر هیوندای جزء مواردی است که باعث افزایش عمر مفید دستگاه کنترل کننده دور موتور میشود. لازم است اینورتر هیوندای بهصورت دوره ای از لحاظ کارکرد و سلامت قطعات و اتصالات مورد بررسی قرار بگیرد. در ادامه به بررسی مواردی که باید برای حفظ کارکرد درایو هیوندای رعایت شود میپردازیم.
- نظافت بخش خارجی درایو از گرد و غبار (استفاده از مواد مخصوص جهت تمیز نمودن اینورتر)
- تمیز کردن اصولی ترمینال جعبه باتری و فیوزها و استفاده از محافظ (درزگیر) برای ترمینال باتری برای جلوگیری از ورود ذرات ریز خارجی
- بررسی قطعات اینورتر هیوندای چون، خازن ( فرسودگی خازن و سوختن آن) دیود، برد و…
- سیم کشیها و کابل ها و تمامی اتصالات اینورتر هیوندای از نظر(عایق بندی و محکم بودن) بررسی شود؛ زیرا گرمای زیاد باعث شل شدن اتصالات میشود. در غیر این صورت، نیاز به تعمیر درایو هیوندای خواهد بود.
- نصب و راه اندازی درایو در مکان مناسب و عاری از آلودگی و رطوبت
- فن اینورتر هیوندای را از نظر کارکرد چک کنید، اشکال در فن عمدتا بهدلیل مسدود شدن مسیر انتقال هوا رخ میدهد و باعث اختلال در خنک کاری درایو میشود که در صورت تعمیر نکردن فن ممکن است با استفاده مکرر باعث سوختن درایو هیوندای شود.
شرکت نیک صنعت با بیش از 10 سال سابقه در حوزه اتوماسیون صنعتی و انجام فعالیتهای مختلف مانند فروش، تعمیرات، آموزش و انجام پروژه، یکی از قابل اعتمادترین گزینهها برای هرگونه خدمات اتوماسیون صنعتی است. از جمله فعالیتهای گروه فنی مهندسی نیک صنعت، انجام تعمیر درایو AC و DC است.
در هنگام نصب اینورتر هیوندای به چه نکات ایمنی باید توجه کنید؟
یکی از موارد مهم خرابی درایو هیوندای مربوط به نحوه نصب و راهاندازی صحیح اینورتر با توجه به اصول ایمنی میباشد. قبل از نصب و راه اندازی اینورتر هیوندای، بباید نکات ایمنی و دستورالعملهای سازندگان را رعایت کنید. نکات ایمنی در زمان نصب درایو میتواند خرابی و تعمیردرایو Hyundai را کاهش دهد که شامل موارد زیر میشود:
- تمامی دستوالعملهای دفترچه راهنمای درایو هیوندای هنگام نصب دستگاه رعایت شود.
- نصب و راه اندازی اینورتر هیوندای توسط فرد متخصص انجام گیرد.
- در زمان نصب اینورتر هیوندای مکانی را انتخاب نمایید که اپراتور تعمیرات جهت بازرسی کامل درایو به تمام بخشهای آن دسترسی داشته باشد.
- محیط قرارگیری اینورتر هیوندای گرم و مرطوب نباشد.
- اطراف درایو را خالی بگذارید تا فن خنک کننده بهدرستی کار کند.
- با دست کاملا خشک با صفحه نمایش و کیپد دستگاه کار نمایید.
- بدنه درایو را به ارت متصل کنید.
- از نصب درایو هیوندای در محیطهای اشتعالزا حودداری کنید.
- هرگز سیم نول به ترمینال N را متصل نکنید.
- قبل از اتصالات کابلها با برق ورودی، حتما به نوع فازهای اینورتر(تک فاز یا سه فاز درایو) توجه فرمایید.
- از خرید درایو هیوندای با توان پایینتر و کمتر از توان موتور خودداری کنید.
- اینورتر را در مکانی نصب نمایید تا براده آهن و چوب، کاغذ، ذرات معلق، گرد و غبار و دیگر اجسام به درون درایو وارد نشود.
- تست، سیم بندی و اجرای عملیات جدید را بعد از قطع برق ورودی انجام ندهید؛ باید حداقل 10 دقیقه صبر کنید تا خازن دشارژ و ولتاژ لینک DC تخلیه شود.
- در صورت بروز هر خطا، درایو هیوندای را خاموش نمایید تا آسیب جدی به اینورتر وارد نشود. برای تعمیر درایو هیوندای با کارشناسان نیک صنعت تماس بگیرید.
