معرفی تابلو برق پیانویی
این مدل از تابلو برق در دسته تابلوهای ایستاده قرار دارد و با این تفاوت که ساختاری کشیده تر و دارای درب می‌باشد. تجهیزات کنترلی برروی یک میز به صورت عمودی مانند کلیدهای پیانو چیده می‌شود. تابلو برق پیانویی از جمله تجهیزاتی در صنعت برق که برای اطمینان از کنترل ونظارت ایمن تاسیسات تولید و بکار برده می‌شوند. به کمک این مدل از تابلو برق ها اپراتور می‌تواند با تمرکز برروی یک صندلی نشسته واز راه دور تابلو برق را تحت کنترل خود داشته باشد. از این مدل تابلو برق بیشتر در مراکز صنعتی بزرگ یا شبکه‌های توزیع برق استفاده می‌شود.
طراحی و ساخت تابلو برق پیانویی یا کنترل console ، برای نظارت بر امنیت تاسیسات و اتاق‌های کنترل، کنترل مصرف کننده‌های الکتریکی از راه دور، به منظور دسترسی به صفحه نمایشگر و صفحه کلید کنترل طراحی می‌شوند. در این تابلو برق خط تولید کنترل تنظیم می‌شود و از طریق این تابلو برق، دستورهای مختلفی به اپراتور خط تولید ارسال می‌شود. تابلو برق‌های پیانویی برای ساده کردن کار اپراتورها به شکل پیانو ساخته می‌شوند. تابلو برق پیانویی دارای سه بخش به هم متصل است:
قسمت صفحه ی زیردست اپراتور(دارای کلیدهای استوپ و استارت و کلیدهای یک طرفه و دوطرفه)، قسمت پایین تابلو که با توجه به کاربرد تابلو، plc و رله‌های مربوط و کلیدهای اتوماتیک و… نصب و مونتاژ می‌شود.
در قسمت بالایی تابلو ، انواع قطعات کنترلی از جمله:پنل‌های کنترلی و تجهیزات اندازه گیری و نمایشگر اچ ام آی و آمپرمترها و… برای دید بهتر اپراتور نصب می‌شود.
ساخت و طراحی تابلو برق پیانویی
در ابتدا برای ساخت و طراحی تابلو برق پیانویی باید نقشه ای از تجهیزات تحت کنترل در اختیار کنترل کننده قرار گیرد. تابلوهای پیانویی نسبت به تابلوهای دیگر زمان و پرتی ورق بیشتر و محاسبات پیچیده تری دارد. قطعات با استفاده از دستگاه cnc برش زده می‌شوند و در پایان به یکدیگر جوش زده می‌شوند، سپس به بخش رنگ ارسال می‌شود. با توجه به نوع کاربر و تجهیزات ماشین آلات می‌توان فرآیندهای تولید را کنترل کرد. در تابلوهای کنترل اپراتوری شاسی‌های استوپ و استارت و HMI و لوازم اندازه گیری ولتاژ و اندازه گیری آمپر تحت کنترل هستند. روی درب تابلو، تجهیزات کنترلی طراحی، بعد از محاسبه ابعاد تابلو و ساخت بدنه پانچ و سپس مونتاژ می‌شوند.
طراحی و ساخت تابلو برق پیانویی و راه اندازی و اجرای پروژه در کارخانه
عملکرد تابلو برق پیانویی
با کمک و استفاده از تابلوهای برق پیانویی نمودارهای جریانی مرتبط به صورت مداوم تحت نظارت و پایش قرار میگیرند این فرآیند به دلیل اطمینان از درستی اجرای تمامی مراحل می‌باشد. استفاده از تابلو برق پیانویی امکان پیگیری مراحل در حال انجام در هر فرآیند را فراهم می‌کند. در ضمن در صورت برخورد با خطا یا خرابی احتمالی با کمک چراغ‌های LED و هشدارهای صوتی این موارد را به اپراتور اطلاع می‌دهند. تابلوبرق‌های پیانویی در هماهنگی کامل با تابلوهای MCC عمل می کنند و در صورت مواجه با مشکل وایراد احتیاجی به توقف کامل نیست و با انجام تعمیرات موضعی می‌توان مشکل را به صورت کامل برطرف کرد.
اجزای تشکیل دهنده تابلو برق پیانویی
همان طور که می‌دانید به دلیل اینکه اپراتور به آسانی قادر باشد به پنل‌های کنترل مختلف و کلیدهای فرمان خطوط تولید دسترسی کاملی داشته باشد طراحی این نوع از تابلو برق از نظر ظاهری متمایز و متفاوت نسبت به دیگر تابلوهای برق می‌باشد. هر تابلو برق پیانویی از سه بخش کلی پایه ، میانی و بالایی تشکیل شده. در ادامه بیشتر با هر بخش و وظیفه‌ای که برعهده دارد آشنا می‌شویم.
- قسمت پایینی تابلو برق در واقع محل قراگیری اجزای اصلی تابلو می‌باشد. ظاهر این قسمت یک باکس شبیه به کابینت دارد تا این اجزای اصلی از آسیب و برخوردهای ناخواسته جلوگیری کند.
- بخش دوم قسمت میانی تابلو که اجزای زیر دست اپراتور را تشکیل می‌دهند. این صفحه افقی شامل کلیدهای کنترلی که با استفاده و کمک این کلیدهای موجود برروی صفحه پیانویی اپراتور می‌تواند فرمان ونظارت لازم را به سیستم ارسال نماید. این کلیدها معمولا شامل کلیدهای یک طرفه ، دو طرفه شاسی‌های استپ و استارت هستند.
- بخش سوم قسمت بالایی تابلو برق که در واقع برای دید بهتر اپراتور قطعات و المان‌های هشدار دهنده در این قسمت قرار گرفته است. اجزای این قسمت شامل چراغ‌های هشدار ، آمپرمترهای از نوع تابلویی و انواع سیگنال‌ها دهنده‌ها جزئی از این قطعاتی است که در قسمت بالایی به کاربرده می‌شود.
مزایای نصب و مونتاژ تابلو برق پیانویی یا کنترل اپراتوری
استفاده از این تابلو برق مزایای بیشماری برای صنایع مختلف دارد. از جمله مزیت‌های این نوع تابلو برق می‌توان به دسترسی آسان و دید بهتر ، نظم و ایمنی بهتر ، کاربردهای متنوع و راندمان بالا اشاره کرد. در ادامه بیشتر با این مزایا آشنا می‌شویم. همانطور پیش‌تر پرداختیم دسترسی آسان و دید بهتر به تمامی اجزای سیستم اولین و مهمترین مزیت این مدل از تابلوبرق می‌باشد. اپراتور بدون جابه‌جایی به تمامی قسمت‌های تابلو دسترسی کامل دارد وهمچنین دید بسیار خوبی از هشدارها دریافت و در کوتاه‌ترین زمان به آن‌ها پاسخ می‌دهد. طراحی تابلو برق پیانویی بسیار منظم وبه صورت تفکیک شده انجام می‌شود
این تفکیک سازی باعث ساماندهی بهتر وسریع‌تر می‌شود که به صورت مستقیم برروی ایمنی استفاده از تجهیزات تاثیر مستقیم دارد. این تابلو برق در بسیاری از صنایع بزرگ و مطرح استفاده می‌شود که نشان دهنده راندمان بالای کاری این محصول می‌باشد. در ادامه بیشتر با هر یک آشنا می‌شویم.
دیگر مزایای تابلو برق پیانویی
- بازدهی بالا: استفاده از تجهیزات خوب و طراحی اصولی، بازدهی و راندمان تابلو برق پیانویی را افزایش می‌دهند که هزینه‌های تولید و مصرف انرژی را کاهش می‌دهد.
- دسترسی آسان: طراحی مشابه پیانو، باعث می‌شود اپراتور بتواند بدون جا به جایی زیاد و خم شدن، به تمام قسمت‌های تابلو برق و کلیدهای آن دسترسی و دید کامل واضحی به تجهیزات در سطوح مختلف داشته باشد.
- کاربردهای مختلف: از تابلو برق پیانویی یا اپراتوری در تجهیزات کنترلی برقی و تجهیزات پنوماتیک و هیدرولیکی استفاده می‌شود. همچنین، در صنایع مختلف مانند فولاد، نساجی، سیمان و پتروشیمی و صنایع غذایی چون از دستگاه تزریق پلاستیک استفاده می‌کند، کاربرد دارد. از این تابلو برق اپراتوری، برای اتوماسیون صنعتی و کنترل سیستم‌های الکتریکی متنوع استفاده می‌شود.
- تعمیرات و عیب یابی آسان تر و بدون چالش: طراحی با سیم کشی منظم، عیب‌یابی و تعمیرات را برای اپراتور آسان‌تر و از خطرات احتمالی جلوگیری می‌کند.
- ایمنی بالا: به دلیل داشتن تجهیزات استاندارد و با کیفیت ، میزان ایمنی تابلو برق پیانویی را بالاتر می‌برد و کیفیت و ایمنی آن را تضمین می‌کند.
استانداردهای تابلو برق کنترل console

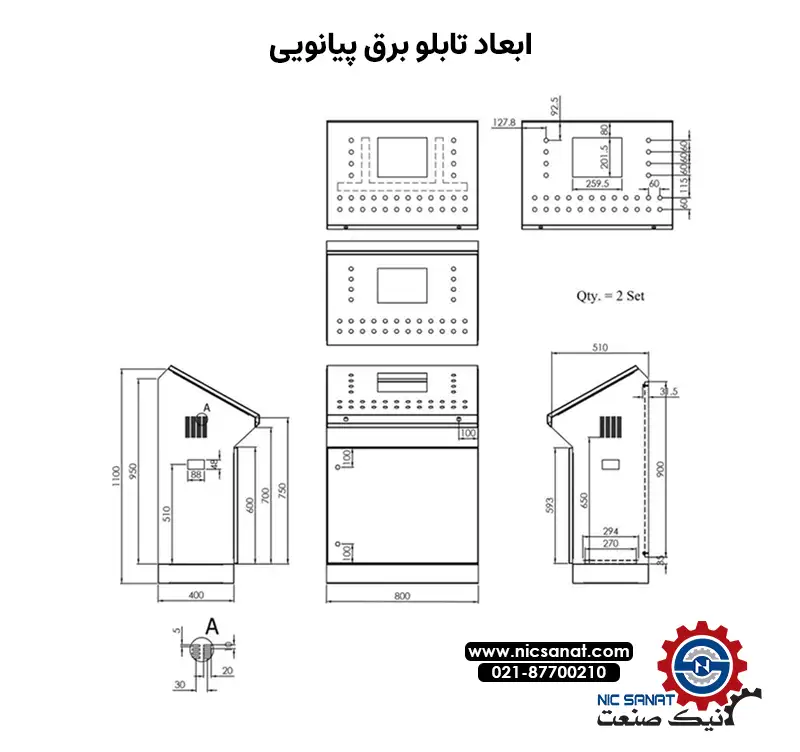

این تابلوها دارای استاندارد iec61439-1 هستند و جریان نامی استاندارد این تابلو برق اپراتوری، بالای 2500 آمپر می‌باشد. رنگ تابلو برق پیانویی همانند سایر تابلو برق‌های صنعتی از نوع 7032 و 7035 استفاده می‌شود. همچنین، در محیط‌های صنعتی، باید از ورق ضد زنگ برای مقاوم سازی در برابر شرایط آب و هوایی مختلف و نصب و بهره برداری از آن استفاده کرد. ابعاد تابلو برق پیانویی با توجه به نیاز کارفرما و شاسی‌ها و انواع تجهیزات کنترلی که روی آن قرار میگیرند، کمی بزرگتر در نظر میگیرند که در آینده توانایی گسترش کار کنترلی را داشته باشند.
طراحی نقشه الکتریکی تابلو برق شامل مواردی مانند ارتباطات و مدارات الکتریکی از صفر تا صد در سیستم‌ها و کارخانه است. این پروسه جزء مراحل اصلی و مهم اجرای پروژه اتوماسیون صنعتی به حساب می‌آید.
انواع تابلو برق پیانویی
تابلو برق‌های پیانویی با توجه به کارایی و کاربردهایی که دارند به 4 دسته کلی تابلو پیانویی توزیع ، تابلو پیانویی کنترل ، تابلو پیانویی موتورخانه و تابلو پیانویی هوشمند تقسیم بندی می‌شوند. در ادامه بیشتر با هر یک از دسته‌ها آشنا می‌شویم.
تابلو پیانویی توزیع
اولین نوع از تابلوهای پیانویی مدلی که در مراکز توزیع برق به کار می‌روند. تمرکز این مدل از تابلو برروی حفاظت ، تفکیک خطوط و مدیریت توان می‌باشد. اجزاء تشکیل دهنده این مدل از تابلو پیانویی کلیدهای MCCB , MCB ، شینه نول و ارت و در بعضی از مواقع کلیدهای قدرت و رله‌های حفاظتی استفاده می‌شود.
تابلو پیانویی کنترلی
این مدل تابلو برق به منظور مدیریت عملکرد تجهیزات صنعتی مانند موتور ، پمپ ، فن و خطوط تولید به کاربرده می‌شوند. این مدل بیشتر دارای مدارات فرمان برای انجام فرآیند کنترلی می‌باشد. و از اجزایی مانند رله ، کنتاکتور ، PLC و HMI تشکیل شده است. در این نوع تابلو امکان پیاده‌سازی کنترل به صورت دستی و خودکار وجود دارد.
تابلو پیانویی موتورخانه
همان طور که از نام این مدل تابلو برق مشخص است برای استفاده در موتورخانه و تاسیسات مراکزتجاری و مسکونی بزرگ مانند برج‌ها، بیمارستان‌ها و مجتمع‌ها طراحی و تولید می‌شوند. این تابلوها درواقع ترکیبی از تابلوی توزیع و کنترلی که تشکیل شده از تجهیزات قدرت و فرمان که به صورت همزمان با یک دیگر به انجام فرآیند می‌پردازند.
تابلو پیانویی هوشمندسازی
این مدل از تابلوها به منظور مدرن و هوشمندسازی در سیستم‌ها مورد استفاده قرار می‌گیرد. این تابلو برای اتصال تجهیزات کنترلی به سیستم BMS طراحی و تولید می‌شوند. این نوع از تابلو معمولا دارای تجهیزات شبکه مانند سوئیچ ، ترمینال IP ، کنترلر مرکزی نیز می‌باشد.
جمع بندی
تابلو برق پیانویی به دلیل ساختار منظم ، طراحی با دسترسی مناسب ، امکان توسعه و سازگاری بالا با تجهیزات کنترلی مدرن و جدید تبدیل به یکی از بهترین گزینه‌ها برای پروژه‌های صنعتی ، تاسیساتی و حتی تجاری و مسکونی می‌باشد. توجه به نکاتی مانند رعایت اصول اولیه طراحی ، استفاده از قطعات استاندارد و اجرای دقیق دستورات بسیار برروی افزایش عمر مفید سیستم برق و کاهش هزینه‌های نگهداری شده است. برای اطلاع بیشتر با کارشناسان ما در ارتباط باشید.
