تابلو برق کارگاهی

آشنایی با تابلو برق کارگاهی

تابلو برق کارگاهی، فیدر (منبع تأمین برق) دارد، که محدود کننده جریان 3 فاز ورودی و براساس درخواست مشتری با تعدادی پریز در نوع تک فاز و 3 فاز با فیلتر محافظتی مختص خود است. از این تابلو برای مدیریت کردن انرژی و همچنین محافظت نیروی انسانی در حین کار در کارگاه‌های ساختمانی و صنعتی استفاده می‌شود. عمر کاری تابلو برق کارگاهی بسیار بالا است و همچنین امکان جا‌به‌جایی آن از کارگاهی به کارگاه دیگر فراهم است. برای طراحی و مونتاژ تابلو برق کارگاهی مطابق پروژه خود می‌توانید، با نیک صنعت تماس بگیرید و پروسه تخصصی را به تیم فنی شرکت ما بسپارید. برای اطلاع از قیمت طراحی و مونتاژ تابلو برق که جزء مراحل اجرای پروژه اتوماسیون صنعتی در نیک صنعت به حساب می‌آید، با کارشناسان ما تماس بگیرید.

استانداردهای اصلی جهت طراحی تابلو برق کارگاهی

این نوع تابلو به‌صورت معمول با ولتاژ اسمی 300 و 400 ولت AC  طراحی می‌شود و دارای جریان اسمی تا 250A است. همچنین درجه حفاظتی این نوع تابلو IP65 است و دارای رنگ RAL 7032-7035 می‌باشد. دارای فرکانس 50Hz و دمای عملکردی 15- الی 55 درجه سانتی‌گراد است. طراحی تابلو برق کارگاهی به نحوی است که؛ نصب و کار با آن برای اپراتور و مهندسان راحت باشد. عمدتا این تابلو به آسانی به شبکه برق یا همان ژنراتور وصل می‌شود. برای اضافه کردن توان و ظرفیت به این نوع تابلوها لازم است امکان ارتقا تجهیزات فراهم باشد.

انواع مختلف تابلو برق کارگاهی

این نوع تابلو برق در مدل تک فاز و 3 فاز طراحی و ساخته می‌شود. تک فاز و یا 3 فاز بودن براساس کاربرد و نیاز کارگاه انتخاب می‌شود. تابلو ACS برای محافظت و ایمنی افرادی که در پروژه کارگاهی فعالیت دارند و همچنین محافظت از دستگاه‌های برقی کارایی دارد. و باید به سیستم ارت (اتصال زمین) مجهز گردد. برای نصب کردن تجهیزاتی مانند کلید قطعی و وصل، کنتاکتور، ابزار اندازه گیری، تجهیزات محفاظتی باید بدنه مخصوصی طراحی شود. این تجهیزات با توجه به نیاز کاربری ممکن است تغییر کند. این نکته بسیار حائز اهمیت است که اگر تابلو برق کارگاهی مطابق با استاندارد لازم ساخته نشود، ایمنی مناسبی ندارد و ممکن است باعث ایجاد حوادث و آسیب شود. بنابراین توصیه می‌شود، طراحی و مونتاژ تابلو برق توسط افراد متخصص و ماهر انجام شود.

همچنین می‌توان گفت، این تابلو مطابق با نوع استفاده، نحوه طراحی و ساخت متفاوتی دارند. به منظور طراحی تابلو برق کارگاهی در نوع داخلی و بیرونی (خارج ساختمان) متریال کاربردی متفاوتی استفاده می‌شود. زیرا باید تابلو خارج از ساختمان مقاومت مناسبی در مقابل پوسیدگی ناشی از  باران و رطوبت مقاوم باشد.

تابلوهای ایمن برای تابلو برق کارگاهی

این مدل تابلو برق ها همانند انواع مختلف تابلو صنعتی دارای موارد مربوط به ایمنی هستند که لازم است بعد از نصب تابلو برق کارگاهی توسط افراد متخصص و همچنین تعمیرکاران فنی رعایت گردد. این موارد برروی تابلو برق ثبت شده است. بعد از ساخت تابلو برق کارگاهی تمامی موارد و دستورات ایمنی به شکل نوشتار قرار می‌گیرند. منظور از این دستورالعمل‌ها تمامی قوانین مرتبط با تابلو و همچنین نکات مهم استفاده از آن در محیط‌های کارگاهی است که بر روی تابلو مشخصی نوشته می‌شود. همچنین علاوه بر این موارد، برخی دیگر از دستورها به شکل تصاویر ارائه می‌گردد. این علائم براساس استانداردهای مجاز ISIRI-9956 و استاندارد جهانی ISO-3864 و  ISO-7010 ،DIN-4844 اجرا می‌شود، که عمدتا برای اکثر تابلو برق‌ ها همچون تابلو سه فاز و موقت کارگاهی نیز لازم است. در بعضی مواقع باید تابلوها به زبان انگلیسی و فارسی ارائه گردد. ابعاد و اندازه تابلوهای ایمنی عمدتا 30 در 45 است.

مراحل مختلف ساخت تابلو برق کارگاهی

ساخت این نوع تابلو پروسه‌ای است که در چندین مرحله انجام می‌شود. در ادامه به بیان این مراحل می‌پردازیم.

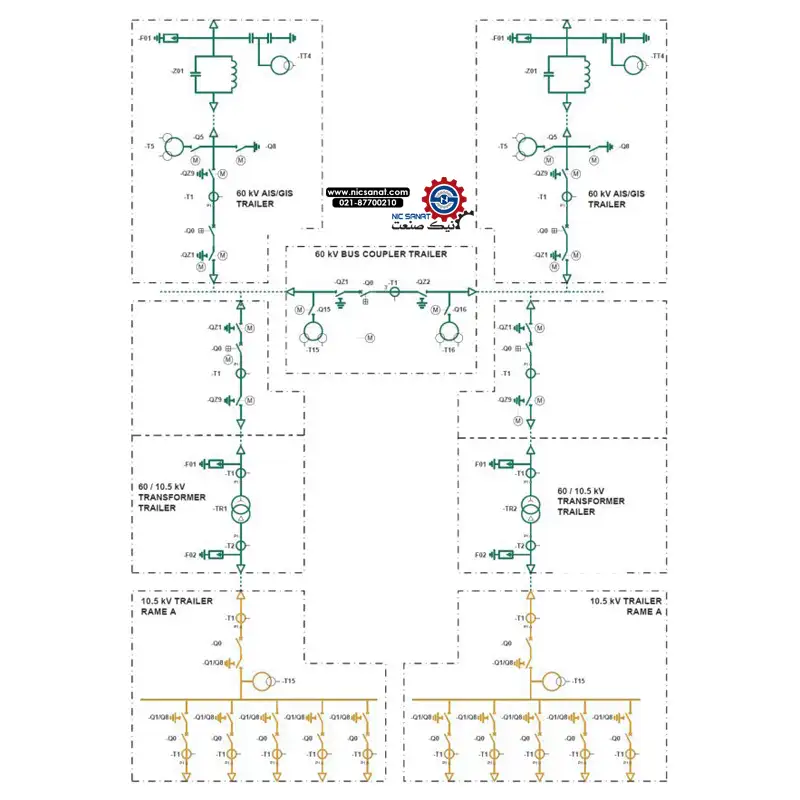

• نقشه تابلو برق کارگاهی: مرحله اول برای ساخت مربوط به مشخص کردن نقشه تابلو برق است.
• انتخاب قطعات و نوع محفظه: بعد از تأیید نقشه، لازم است قطعات و محفظه آن انتخاب شود.
• آماده ‌سازی محفظه: بعد از انتخاب محفظه مناسب برای تابلو، بدنه برای آماده شدن مکان نصب قطعات به محل معین ارسال می‌شود.
• جانمایی تجهیزات و مونتاژ تابلو برق کارگاهی: این مرحله مربوط به سیم کشی و همچنین مونتاژ است که با توجه به وضعیت تابلو ممکن است، ساده یا سخت باشد.
• حمل و نصب تابلو برق کارگاهی: در انتهای فرایند مونتاژ تابلو برق کارگاهی به محل قرارگیری و نصب منتقل می‌شود.

مزیت‌های نصب و مونتاژ تابلو برق کارگاهی

در تابلو برق کارگاهی از پریزهای تک فاز و سه فاز استفاده می‌شود که به موجب آن ابعاد گوناگونی دارد. بدنه تابلو برق کارگاهی در انواع پلی کربنات، فلزی، ریتال و ABS است. شرکت نیک صنعت ارائه دهنده خدمات مونتاژ تابلو برق به صورت صفر تا صد مانند طراحی، نصب و مونتاژ، عیب‌یابی و… است. شرکت فنی مهندسی نیک صنعت تمامی خدمات و مراحل نصب و مونتاژ تابلو برق کارگاهی را به صورت صفر تا صد انجام می‌دهد. برای اطلاع از قیمت و یا مشاوره رایگان می‌توانید با کارشناسان فروش تماس برقرار کنید.

نصب و مونتاژ تابلو برق کارگاهی و راه‌اندازی و اجرای پروژه

موارد مهم نصب تابلو برق کارگاهی

1. برای نصب کردن حتما از لوله‌هایی با جنس گالوانیزه و مقاوم در مقابل تغییر آب و هوایی همانند رطوبت و دما استفاده گردد.
2. ترمینال و سیم باید با رنگ و شماره‌گذاری مطابق باشد.
3. زمان متصل کردن محفظه باید از واشر تخت مخصوص گالوانیزه و واشر در نوع فنری استفاده شود.
4. تابلو باید دارای پلاک شناسایی با ابعاد مناسب باشد.
5. چراغ سیگنال و مدار فرمان حتما به وسیله فیوز مناسب حفاظت گردد.
6. برای نگهداری از سیم‌هایی که در کنار لولاها است از لوله‌های خرطومی شکل یا عایق کابل استفاده شود.
7. لازم است تابلو قطر(ضخامت) و رنگ استاندارد داشته باشد تا در مقابل رطوبت، شکستگی، زنگ زدن مقاوم باشد.
8. ابعاد تابلو براساس نوع کاربری و مصرف طراحی شود.
9. نکات مهم و ایمنی در زمان نصب تابلو برق رعایت شود.

برای اطلاع از قیمت و یا خرید تابلو برق کارگاهی با کارشناسان فروش ما تماس بگیرید.
