جمع آوری و مونتاژ تابلو برق ستاره مثلث
در اتصال ستاره از 4 سیم استفاده می‌شود که یکی از سیم‌ها خنثی و سه تای دیگر سیم‌های فاز هستند. سیم گذرنده از نقطه ستاره را، سیم خنثی می‌نامند. جریان گذرنده از 3 سیم فاز یکسان باشد، جریان مساوی می‌نامند. در غیر این صورت به آن جریان نامتعادل می‌گویند. حالت نامتعادل درواقع حالتی است که جریان حاصل به واسطه سیم خنثی به زمین وصل می‌شود. درنتیجه آن آسیبی به ترانسفور وارد نمی‌شود اما در حالت متعادل استفاده‌ای از سیم خنثی نمی‌شود.
اتصال مثلث، قبل از اینکه سربندی اتصال، به حالت اتصال مثلث تبدیل شود، در چند ثانیه سربندی‌ها به صورت ستاره بسته می‌شوند. زمانی که سرعت موتور به 80% برسد، اتصال مثلثی ایجاد می‌شود. این اتصال به دلیل داشتن بیشترین جریان راه‌اندازی، بیشترین گشتاوری را دارا است. اتصال مثلثی از سیم خنثی استفاده‌ای نمی‌شود و کاربرد سربندی مثلث در اتصال دلتا در مسافت‌های کم استفاده می‌شود. البته ناگفته نماند که این روش از جریان نامتعادل جلوگیری می‌کند.
درحال حاضر طراحی و ساخت تابلو برق ستاره مثلث جزء موارد مربوط به؛ پروژه اتوماسیون صنعتی در مجموعه نیک صنعت می‌باشد. با خرید تابلو برق ستاره مثلث از شرکت فنی مهندسی نیک صنعت به عنوان مزایای پس از فروش، مشاوره‌ای کاملا رایگان در اختیار شما قرار می‌گیرد. شما می‌توانید برای تایید کیفیت و یا انتقاد در قسمت نظرات، تجربه خرید خود را از شرکت فنی مهندسی نیک صنعت ثبت نمایید.
تابلو برق ستاره مثلث چیست؟ نصب و مونتاژ و صفر تا صد اجرای پروژه و نقشه پنل
اجزای مورد استفاده در ساخت تابلو برق ستاره مثلث
کنترل فاز
این قطعه از موتور در برابر نامتعادل شدن ولتاژ، دو فاز شدن و اختلاف فاز محافظت می‌کند. درهنگام رخ دادن مشکلات، کنتاکتور قطع می‌شود.
تایمر ستاره
این تایمر حالت یا شکل تابلو برق را از شکل ابتدایی ستاره به شکل مثلث تغییر می‌دهد. بعد از گذشت تایم معیین شده‌ای کنتاکتور ستاره را قطع می‌کند و کنتاکتور ستاره وصل می‌شود.
کنتاکتورها

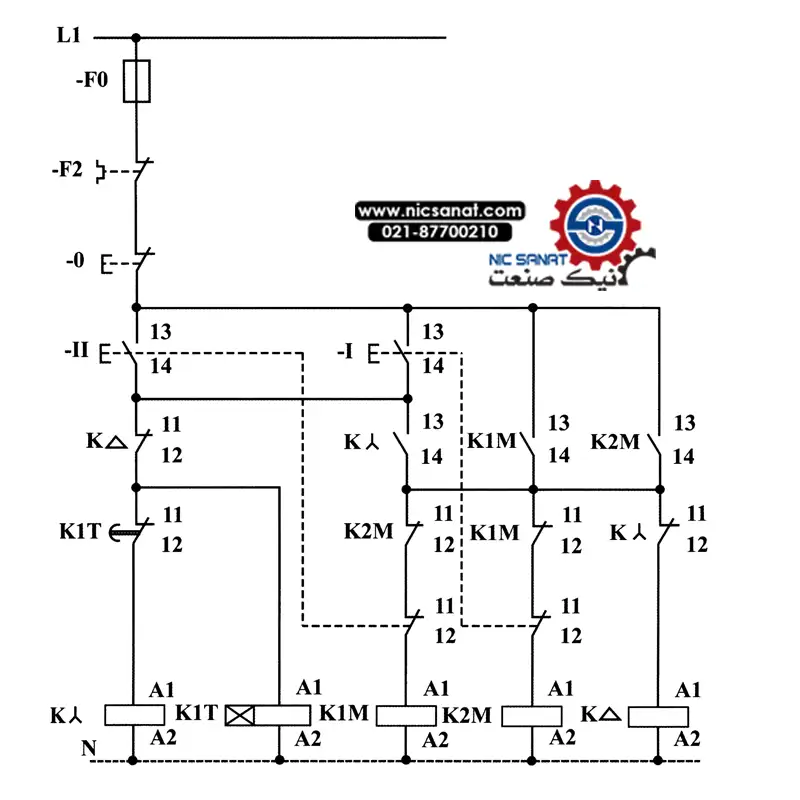

در ابتدا 3 نوع کنتاکتور به نام‌های کنتاکتور اصلی، کنتاکتور ستاره و کنتاکتور دلتا داریم. وظیفه اصلی کنتاکتورها وصل و قطع برق 3 فاز را دارند. این قطع و وصل شدن براساس پیغامی است که به بوبین کنتاکتور ارسال می‌کنیم. در این تابلو برق کنتاکتور اصلی به یک طرف ورودی سرپیچ موتورالکتریکی متصل و کنتاکتور ستاره و دلتا به شکل ستاره و مثلث سیم‌کشی می‌شوند. بعدها به کمک تایمر از شکل ستاره به شکل مثلث تبدیل می‌شوند.
سایر قطعات تابلو برق ستاره مثلث
- کلید اصلی اتوماتیک
- رله جریان حرارتی
- فیوز مینیاتوری قطع مدار فرمان و محافظت
- تایمر تاخیری
ویژگی‌های استفاده از تابلو برق ستاره مثلث
در تابلو برق ستاره مثلث انرژی الکتریکی و برق از کنترل مدار فرمان به دو بخش تقسیم می‌شود، سپس به سمت موتور الکتریکی القایی فرستاده می‌شود، به موجب آن نیاز به جریان کمتری از شبکه تا زمان استارت موتور می‌باشد. علاوه بر موردهای گفته شده، با استفاده از فانتر بار ضربه را می‌توان 100% کم کرد.
از جمله ویژگی‌های مهم این تابلو برق می‌توان به تولید نکردن گرما، استهلاک کم، سرعت قطع و وصل بالا، بازده زیاد و استفاده نکردن از دستگاه تعویض شیر اشاره کرد. این تابلو برق از منظور مراقبتی و حفاظتی، ایمنی و امنیت بهتر و مناسب‌تری دارد. در ادامه یکی از مزیت‌های چشم‌گیر این محصول، فضای اشغالی کم در حدود 1 رله تایمر می‌باشد. هنگام اتصال ستاره، جریان گذرنده از سیم‌پیچ‌های موتور کاهش می‌یابد. به موجب آن از تجهیزات و قطعات محافظت و پیشگیری می‌شود. زمانی که موتور سرعت مناسبی پیدا کرد، اتصال ستاره‌ای جای خود را به اتصال مثلثی می‌دهد.
