تابلو برق PLC

تابلو برق کنترل در کاربری‌های بسیاری جهت کنترل کردن پروسه‌های مختلف کاربرد دارد. جنس این تابلو برق عمدتا از ورق‌های آهنی با پوشش الکترو استاتیک است. ابعاد تابلو با توجه به نیاز صنایع طراحی و ساخته می‌شود. دستگاه PLC درون تابلو به‌ عنوان مغز اصلی پروسه است، که از طریق CPU قادر به ذخیره کردن برنامه‌های گوناگونی می‌باشد. نصب و مونتاژ تابلو برق PLC کار تخصصی است که در مجموعه نیک صنعت توسط افراد متخصص انجام می‌شود.

تابلو برق PLC چیست؟

تابلو برق PLC با نام تابلو برق اتوماسیون نیز شناخته می‌شود. پی ال سی تجهیزی قابل برنامه ریزی و منطقی است که برای هدف‌های مشخص در کاربری‌های مختلف کاربرد دارد. از طرفی می‌توان گفت؛ دستگاه کنترلر پی ال سی نوعی رایانه کوچک است که از آن در محیط صنعتی خصوصا جهت کنترل کردن فرایندهای سیستم استفاده می‌شود. اگر این قطعه‌ها و دستگاه‌ها بر روی تابلو برق نصب و مونتاژ شوند به آن تابلو برق کنترل PLC می‌گویند. قرار دادن این قطعات موجب می‌شود، تا تابلو برق عملکرد هوشمندانه‌تری برای نظارت و کنترل سیستم‌های گوناگون انجام دهد. قطعات دستگاه پی ال سی در مقابل ارتعاشات، صدا و رطوبت مقاوم است و می‌تواند به طور موثر با دیگر ماژول‌ها ارتباط برقرار نمایند.

تابلو برق PLC در صنعت چه کاربردهایی دارد؟

تابلو برق کنترل به اجرای پروسه کنترل تولیدات می‌پردازد و موجب می‌‌شود تا اطلاعات در زمان و مکان معینی مورد استفاده قرار بگیرند. در واقع این تابلو به عنوان برنامه منطقی و کنترلی در خط تولید کارخانه‌ها و کارگاه‌های صنعتی جهت ایجاد پروسه‌های اتوماتیک و پیچیده در تجهیزات مختلفی مانند موتور ماشین آلات، پمپ‌ها، قطع کننده مدار کاربرد دارد و به‌ منظور ارسال وضعیت و خطاها به مرکز‌ دیسپاچینگ و دریافت فرامین از این مرکز در پست برق مورد استفاده قرار می‌گیرد. کنترل دقیق و بهینه فرایند تولید، ارتقای سرعت و کیفیت، بهینه کردن مصرف انرژی و همچنین شناسایی و عیب یابی سریع و قابلیت اتصال به شبکه از شاخصه‌ها و قابلیت‌های اصلی آن در اتوماسیون صنعتی است.

از کاربردهای دیگر این تابلو می‌توان به موارد زیر اشاره کرد.

کنترل کننده سیستم‌ها و دستگاه‌های CNC: نصب و مونتاژ این نوع تابلو برق برای کنترل نمودن سیستم CNC در صنایع مربوط به فلزکاری، خودروسازی انجام می‌شود.
سیستم انرژی: این تابلو برق برای مدیریت و کنترل سیستم تولید و توزیع انرژی در ایستگاه تبدیل برق و نیروگاه کاربرد دارد.
سیستم انتقال حمل و نقل: این تابلو برای مدیریت سیستم حمل و نقل چون برج بارگیری، باند کانوایر و سیستم حمل و نقل دریایی و هوایی مورد استفاده است.
خط تولید: نصب و مونتاژ این نوع تابلو در صنایع تولیدی مانند صنعت برق، صنایع آب و فاضلاب، صنعت تولید دارو و صنایع تولید خودروها و… برای کنترل و مدیریت سیستم‌ها انجام می‌شود.

فرایند ساخت تابلو برق PLC چگونه است؟

استفاده از انواع تجهیزات الکترونیکی در طراحی این نوع تابلو باعث شده تا ساخت تابلو برق، نیازمند داشتن تخصص و مهارت باشد. از موارد بسیار مهمی که لازم است در طراحی این تابلو به آن توجه شود دستگاه پی ال سی است. PLC دارای سه بخش اصلی چون واحد ورودی، پردازش و خروجی است. وظیفه واحد ورودی، دریافت کردن سیگنال از سنسور و دیگر تجهیزات است. بخش پردازش به اجرای برنامه کنترل و تصمیم‌گیری مطابق با ورودی و منطق برنامه‌های کنترلی می‌پردازد و در واحد خروجی ارسال دستوالعمل کنترلی به ماشین‌آلات، دستگاه‌ها و محرک‌ها انجام می‌شود. طراحی، ساخت و نصب تابلو برق PLC اهمیت بسیاری دارد و باید توسط افراد متخصص و مجرب انجام گیرد.

برای بهره‌مندی از خدمات نصب، مونتاژ و ساخت تابلو برق کنترل PLC، می‌توانید با شماره تلفن 87700210 تماس حاصل فرمایید و سفارش خود را ثبت کنید.

اجزا و قطعات تابلو برق PLC

این تابلو از اجزای مختلفی تشکیل می‌شود؛ که هریک از آن‌ها عملکرد مشخصی دارد. انتخاب هر کدام از این اجزا در ساخت و جمع‌ آوری تابلو برق PLC نقش موثری دارد. در ادامه به معرفی هر یک از این اجزا می‌پردازیم.

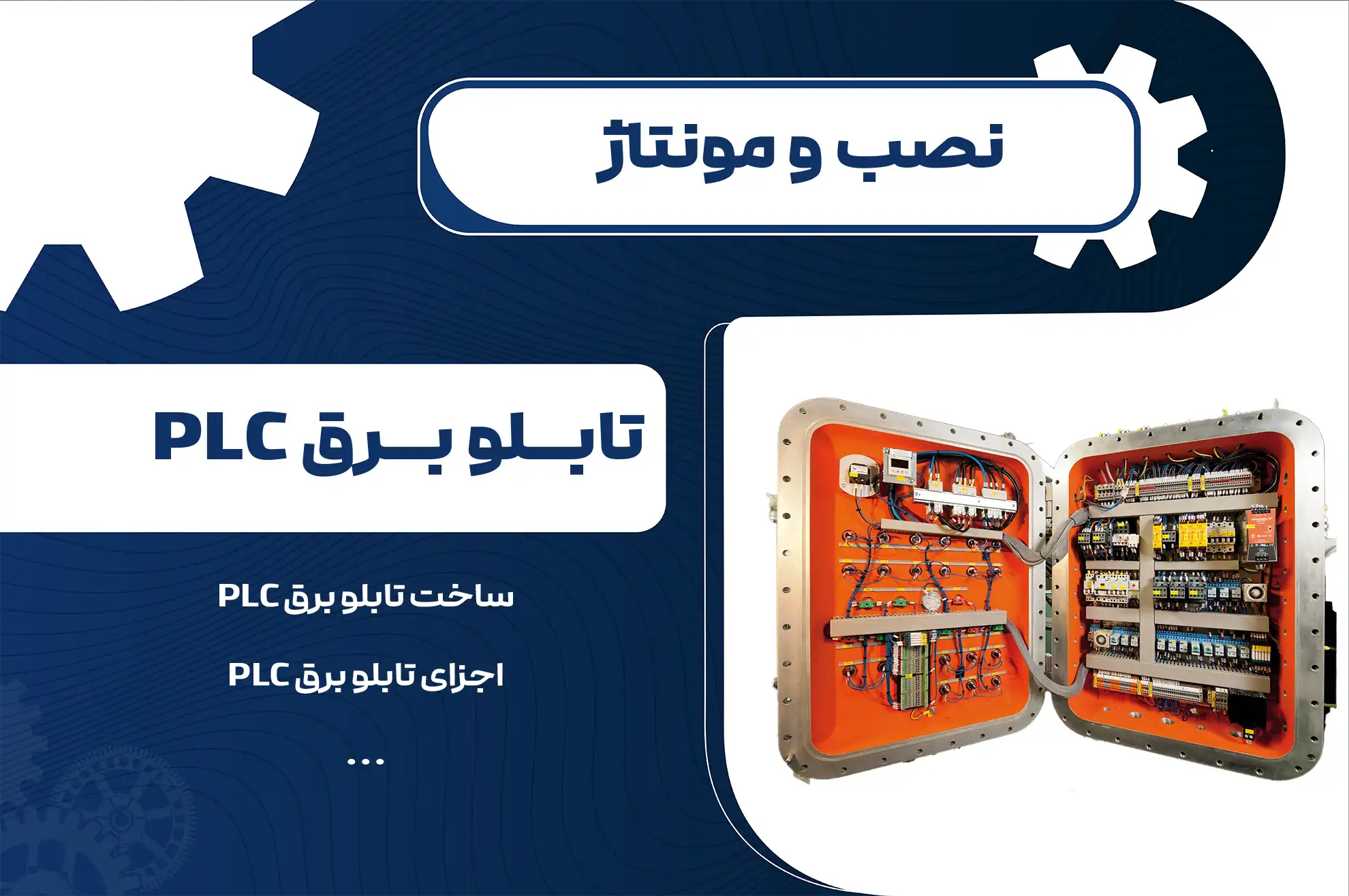

نصب و مونتاژ تابلوهای برق PLC و صفر تا صد اجرای پروژه در محل کارخانه

بخش کنترل مرکزی تابلو برق

بخش PLC یا همان کنترل کننده از اجزایی زیر تشکیل می‌شود.

سی پی یو CPU: این واحد پردازشگر از طریق پردازنده‌های قدرتمند با قابلیت برنامه‌ریزی، تمامی فرامین و سیگنال‌های ورودی را بررسی می‌کند و با توجه به آن‌ها، دستوراتی صادر می‌کند که عملکرد نهایی تابلو کنترل را مشخص می‌کنند.
واحد ورودی: این بخش وظیفه دریافت سیگنال ورودی(آنالوگ و دیجیتال) از سنسورها را برعهده دارد. سیگنال‌های ورودی از طریق بخش ورودی جمع‌آوری می‌شوند و به CPU ارسال می‌شود.
واحد خروجی: در این تابلوها واحد خروجی کنترل کننده، به ارسال فرمان‌های پردازشگر و کنترل دستگاه‌های خروجی می‌پردازد. در واقع خروجی این بخش به تجهیزاتی مانند ایزولاتورهای درون تابلو PLC و رله متصل شده و دستورات نهایی از راه این تجهیزات به دستگاه‌های خارج از تابلو برق ارسال می‌شود.
واحد ارتباطی: این واحد کنترل کننده، در تابلو PLC برای ارتباط با دیگر تابلوها، سیستم‌ها و دستگاه‌ها مورد استفاده است. این واحد با استفاده از پورت‌های ارتباطی گوناگون و پروتکل ارتباطی استاندارد مثل پروفی باس و مدباس و… می‌تواند دیتا و داده‌ها را در شبکه مشخص شده تبادل نماید.
بخش منبع تغذیه: این بخش کنترل کننده در تابلو پی ال سی، برق مورد نیاز CPU اصلی و دیگر ماژول‌های متصل شده به آن را تأمین می‌کند. عمدتا در این تابلو برق از 2 منبع تغذیه به‌صورت مستقل یکی مربوط به تجهیزات داخل و خارج تابلو و دیگری مربوط به بخش کنترل کننده اصلی استفاده می‌شود. دلیل اینکار قطع نشدن فعالیت بخش کنترل کننده در صورت بروز اتصالات در دیگر تجهیزات است.
نمایشگر HMI: تاچ پنل و یا همان HMI از دستگاه‌های اختیاری در تابلو است. HMI برای نمایش و بعضی از تنظیمات در PLC کاربرد دارد. این نمایشگر می‌تواند شامل صفحه لمسی، کلید‌ها و صفحه نمایش LED باشد. توسط HMI کاربر می‌تواند وضعیت فرایندها را مشاهده کند و تنظیمات لازم را انجام دهد.

قطعات جانبی تابلو برق

این قطعات جانبی، بخش مرتبط در بین دستگاه PLC و تجهیزات خارج از تابلو برق است که برای بهتر شدن عملکرد سیستم و ایمنی و… مورد استفاده است. این تجهیزات شامل موارد زیر است.

ترمینال
چراغ سیگنال
رله‌ها
ایزولاتورها

نحوه کار تابلوهای برق PLC چگونه است؟

تابلو برق اتوماسیون یا همان PLC از ورودی و خروجی‌های گوناگونی بهره‌مند است تا امکان برقراری ارتباط به وسیله سیم و کابل‌ها با دیگر دستگاه‌ها و تجهیزات صنعتی را فراهم کند. استفاده از سیم و کابل مناسب موجب پیشگیری از بروز اختلال در عملکرد تابلو می‌شود. مراحل مهم در کارکرد دستگاه پی ال سی شامل موارد زیر است.

اسکن ورودی: قابلیت تشخیص کلیه دستگاه‌های ورودی متصل به پی ال سی را دارد.
اسکن برنامه: منطق برنامه اجرا شده به وسیله کاربر را انجام می‌دهد.
اسکن خروجی: کلیه تجهیزات خروجی که به پی ال سی متصل است را برق می‌دهد یا از وضعیت برق خارج می‌کند.
محافظت و نگهداری: در این مرحله برقراری ارتباط با ترمینال برنامه نویسی انجام می‌شود.

رابط تابلو برق و انسان دستگاه کاربردی HMI، روی درب تابلو و یا داخل تابلویی نسبتا نزدیک ماشین‌آلات قرار می‌گیرد. اچ ام آی از طریق ورودی‌هایی به تابلو متصل می‌گردد و به آن‌ها در نظارت ماشین آلات کمک بسیاری می‌کند. این تابلو قادر است سیگنال‌ها را توسط شبکه به تاچ پنل برای نظارت بهینه‌تر منتقل کند و یا اینکه دستگاه HMI سیگنال را برای کنترل کردن ماشین آلات به تابلو بفرستد. با اجرای این چرخه تابلو برق می‌تواند تمامی دستورها را روی ماشین‌آلات و دستگاه‌ها اعمال نماید و نظارت و کنترل موثری ارائه دهد.

استفاده از PLC در تابلو برق چه مزایایی دارد؟

تابلو برق جزء اصلی و مهم مدارات الکتریکی است و به همین علت حفاظت از آن اهمیت دارد. برای این کار لازم است با ابزارهای اندازه گیری در تابلو آشنا باشید تا از وقوع خسارت و اختلال در سیستم پیشگیری کنید. همچنین کاربرد دستگاه PLC روی تابلو برق مزیت‌هایی دارد که در ادامه بیان می‌کنیم.

اجرای پروسه سیم بندی در سیستم‌های جدید نسبت به سیستم کنترل رله تا میزان 80% کاهش می‌یابد.
پی ال سی توان کمی دارد و موجب بهینه شدن انرژی می‌شود.
توابع شناسایی و عیب یابی دستگاه PLC بسیار با دقت عمل می‌کند.
در سیستم‌های مربوط به PLC استفاده از قطعه‌هایی مانند تایمر، رله، مبدل و… بسیار کاهش یافته است. این موضوع باعث می‌شود در سیستم جدید از سیم بندی کم شود.
برعکس مدارهای رله کنتاکتور، نویز صوتی و برقی ایجاد نمی‌کند.
با سرعت عملکردی بسیار بالا در PLC در حد میکروثانیه، زمان اجرای هر چرخه کاری دستگاه بسیار کاهش یافته است.
ضریب اطمینان و همچنین درجه محافظتی این سیستم بیشتر از ماشین رله است.
با پیچیده شدن تابع کنترل، استفاده از PLC هزینه پایین‌تری دارد.

موارد مهم طراحی تابلو برق کنترل PLC چیست؟

در پروژه اتوماسیون صنعتی برای طراحی این نوع تابلو مطابق با نیاز پروژه باید بدانید؛ چه تجهیزاتی قرار است در آن نصب شود تا براساس آن‌ها طراحی را انجام دهید. این فرایند کاملا تخصصی و با توجه به شرایط کاربری در مجموعه ما توسط مهندسان فنی اجرا می‌شود.

نکاتی که در طراحی تابلو اهمیت دارد به شرح زیر است.

اندازه تابلو از نظر(عرض، ارتفاع و عمق آن)
جنس تابلو(استیل، از نوع پلاستیک و یا آهن ضد زنگ)
میزان درجه حفاظتی IP(از نظر میزان مقاومت در مقابل نفوذ ذرات جامد و ورود رطوبت)
رعایت استانداردهای بین المللی
استاندارد رنگ‌ RAL7035 و…
مدل تابلو(جعبه ترمینال، سلول و رک، تابلو دیواری)

نقشه تابلو برق PLC

بعد از طراحی تابلو برق PLC براساس موارد ذکر شده، نقشه تابلو اجرا می‌شود. در نقشه electrical پی ال سی، با نحوه ارتباط اینورتر با PLC و کارت‌های ورودی و خروجی مربوط به ماژول‌ها و نحوه گرفتن خروجی از کارت‌ها جهت کنترل کردن تابلو برق آشنا می‌شوید. لازم به ذکر است کامل‌ترین نقشه در مورد این نوع تابلو، نقشه‌های سه بعدی است. این صفحات ویژگی‌های کلیه تجهیزات، اجزا و قطعات مورد استفاده در تابلو را ارائه می‌دهند.
