نصب و مونتاژ تابلو برق فشار ضعیف؛ از شناخت تا اجرای تخصصی
فرآیند نصب و مونتاژ تابلو برق فشار ضعیف، ترکیبی از دانش فنی و اجرای دقیق است. در این مرحله، جریان برق با ولتاژ کمتر از ۱۰۰۰ ولت بین مدارهای مختلف توزیع می‌شود و هر جزء تابلو نقش خاصی در کنترل و حفاظت سیستم دارد. رعایت اصول طراحی، سیم کشی و استانداردهای ایمنی در این فرآیند ضروری است تا تابلو بتواند عملکردی پایدار، ایمن و مطابق با نیازهای صنعتی داشته باشد.
نصب و مونتاژ تابلو برق فشار ضعیف + راه اندازی و اجرا پروژه در کارخانه
آشنایی با تابلو برق فشار ضعیف
تابلو برق فشار ضعیف (Low Voltage Switchgear) محفظه‌ای فلزی یا عایق است که در آن تجهیزات مختلف الکتریکی مانند کلیدها، فیوزها، رله‌ها، کنتاکتورها و ابزارهای اندازه گیری نصب می‌شوند. هدف از طراحی چنین تابلوهایی، توزیع ایمن انرژی، کنترل موتورهای صنعتی و حفاظت از مدارها در برابر نوسانات و خطاهای الکتریکی است.
در صنایع مختلف از کارگاه‌های کوچک گرفته تا کارخانه های بزرگ تابلو برق فشار ضعیف نقش مرکز فرمان و کنترل را ایفا می‌کند. تمام جریان‌های مصرفی از طریق این تابلو عبور کرده و با تجهیزات حفاظتی کنترل می‌شود. به همین دلیل کیفیت طراحی و نحوه مونتاژ تابلو برق تأثیر مستقیم بر ایمنی و بهره وری کل سیستم دارد.
اجزای اصلی در ساخت تابلو برق فشار ضعیف
بدنه یا محفظه تابلو:
معمولاً از ورق فولادی گالوانیزه یا استیل ساخته می‌شود تا در برابر رطوبت و خوردگی مقاوم باشد. ضخامت ورق‌ها بین ۱٫۵ تا ۲ میلی‌متر متغیر است.
شینه‌های مسی یا آلومینیومی:
وظیفه انتقال جریان اصلی برق را دارند. چیدمان درست شینه ها باید طبق جریان نامی و سطح مقطع استاندارد انجام شود.
کلیدهای حفاظتی و اتوماتیک:
از نوع MCCB یا ACB برای حفاظت در برابر اتصال کوتاه، اضافه بار و نشتی جریان استفاده می‌شود.
کنتاکتور، رله و بیمتال:
برای کنترل و قطع و وصل مدارهای موتوری به کار می‌روند.در تابلوهای صنعتی که کنترل چندین موتور هم زمان انجام می‌شود، اهمیت بالایی دارند.
ابزارهای اندازه‌گیری:
شامل ولت متر، آمپرمتر، و نشانگر فاز هستند که درب تابلو نصب شده و وضعیت لحظه‌ای مدار را نمایش می‌دهند.
انواع تابلو برق فشار ضعیف از نظر ساختار و کاربرد
تابلوهای فشار ضعیف بسته به نوع کاربرد، در چند گروه اصلی دسته بندی می‌شوند:
- تابلو توزیع (DB Panel): مخصوص واحدهای تجاری و مسکونی برای توزیع برق اصلی ساختمان.
- تابلو بانک خازنی: برای اصلاح ضریب توان در کارگاه ها و کارخانه ها.
- تابلو کنترل موتور (MCC): برای راه اندازی و کنترل چندین موتور هم زمان در صنایع تولیدی.
- تابلو سلولی ایستاده: با طراحی ماژولار برای کارخانجات بزرگ و پروژه‌های صنعتی.
- تابلو دیواری یا روکار: مناسب محیط های کوچک تر با دسترسی سریع و نصب آسان.
انتخاب نوع تابلو باید بر اساس ظرفیت مصرف، محیط نصب و سطح ایمنی مورد نیاز انجام شود.
کاربرد تابلو برق فشار ضعیف در صنعت
تابلوهای فشار ضعیف تقریباً در تمام حوزه‌های صنعتی و ساختمانی حضور دارند. از کارخانه های تولیدی و پتروشیمی تا ساختمان‌های تجاری و بیمارستان‌ها، همه برای توزیع ایمن انرژی الکتریکی به این تابلوها متکی‌اند. در پروژه‌های صنعتی، از تابلوهای خاص تری مانند تابلو بانک خازنی برای اصلاح ضریب توان یا تابلو کنترل موتور (MCC) برای مدیریت عملکرد موتورهای سه فاز استفاده می‌شود. همچنین در بسیاری از این پروژه‌ها، اجرای انجام پروژه اتوماسیون صنعتی نقش مهمی در هوشمند سازی فرایندها و کنترل دقیق مصرف انرژی دارد. در محیط های شهری و مسکونی نیز از تابلوهای توزیع (DB) و تابلوهای فرعی برای کنترل مصرف برق واحدها بهره گرفته می‌شود. به همین دلیل شناخت ساختار و نحوه نصب و مونتاژ تابلو برق فشار ضعیف نه تنها برای مهندسان برق، بلکه برای تکنسین‌ها و کارآموزان فنی حرفه‌ای اهمیت زیادی دارد.
اهمیت اجرای صحیح نصب و مونتاژ تابلو برق فشار ضعیف
در ظاهر، مونتاژ تابلو برق کاری ساده به نظر می‌رسد، اما در واقع هر خطا در چینش اجزا، کابل کشی، یا محاسبات جریان می‌تواند منجر به بروز خطراتی مانند اتصال کوتاه، داغ شدن بیش از حد یا حتی آتش سوزی شود. اجرای استاندارد نصب شامل رعایت فاصله مناسب بین اجزا، انتخاب کابل با سطح مقطع مناسب، شماره گذاری سیم‌ها و تست عایقی است. به همین دلیل، متخصصان با تجربه برای هر پروژه قبل از شروع کار، نقشه تک خطی دقیق (SLD) تهیه می‌کنند.
مراحل نصب و مونتاژ تابلو برق فشار ضعیف به روش استاندارد
برای اجرای اصولی یک پروژه تابلو برق، مراحل مشخصی باید به ترتیب انجام شود.
طراحی و نقشه‌کشی اولیه
در گام نخست، نقشه ی تک خطی (Single Line Diagram) و نقشه‌ی چیدمان داخلی تابلو آماده می‌شود. در این مرحله نوع تابلو، سطح ولتاژ، جریان نامی، نوع بارها و نحوه ی کنترل مشخص می‌شود. در طراحی تابلو برق فشار ضعیف باید فضای کافی برای توسعه ی آینده، تهویه مناسب و مسیر عبور کابل ها در نظر گرفته شود. نرم افزارهایی مانند EPLAN یا AutoCAD Electrical برای طراحی دقیق و استاندارد به کار می‌روند.
ساخت بدنه و محفظه تابلو
پس از طراحی، نوبت به ساخت فریم و بدنه تابلو می‌رسد. ورق‌ها با دستگاه گیوتین برش داده شده و به کمک خم کاری و جوش، محفظه اصلی شکل می‌گیرد. سپس سطوح با رنگ پودری الکترواستاتیک پوشش داده می‌شوند تا در برابر رطوبت و خوردگی مقاوم شوند. درجه حفاظت بدنه (IP) معمولاً بین ۴۳ تا ۵۵ انتخاب می‌شود؛ بسته به اینکه تابلو در فضای بسته (Indoor) یا باز (Outdoor) نصب خواهد شد.

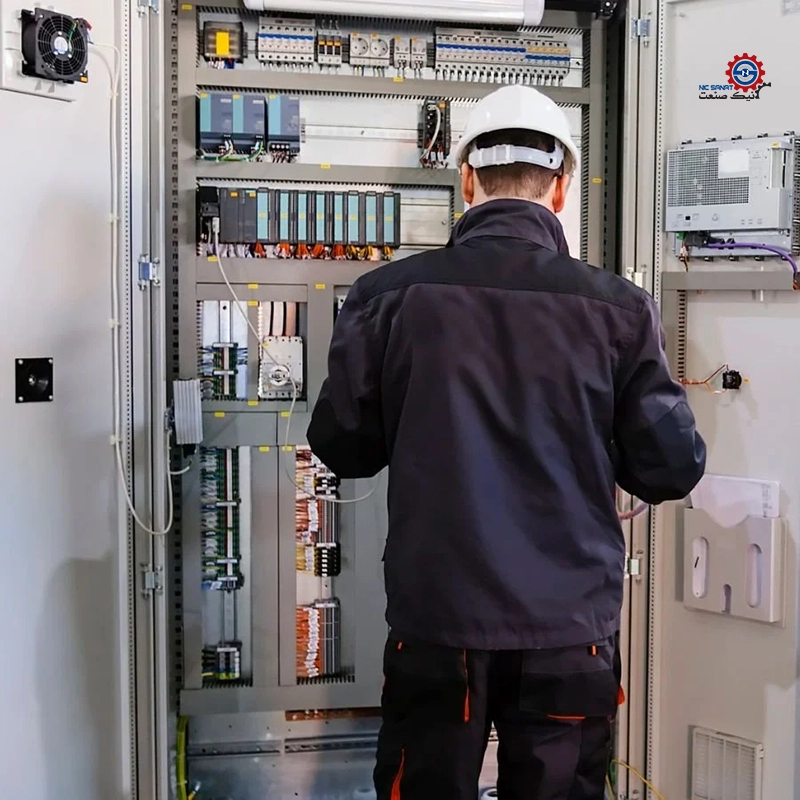

مونتاژ مکانیکی و الکتریکی
در این بخش، مونتاژ تابلو برق فشار ضعیف آغاز می‌شود. ابتدا شینه ها، مقره‌ها، و ریل‌ها در محل مناسب نصب شده و سپس کلیدها، کنتاکتورها و فیوزها به ترتیب نقشه روی بدنه بسته می‌شوند. تمامی اتصالات باید با پیچ های گالوانیزه، واشر فنری و گشتاور مناسب بسته شوند تا در برابر لرزش مقاوم باشند.در مرحله بعد سیم کشی داخلی انجام می‌شود و شماره گذاری سیم‌ها طبق استاندارد IEC 60445 صورت می‌گیرد.

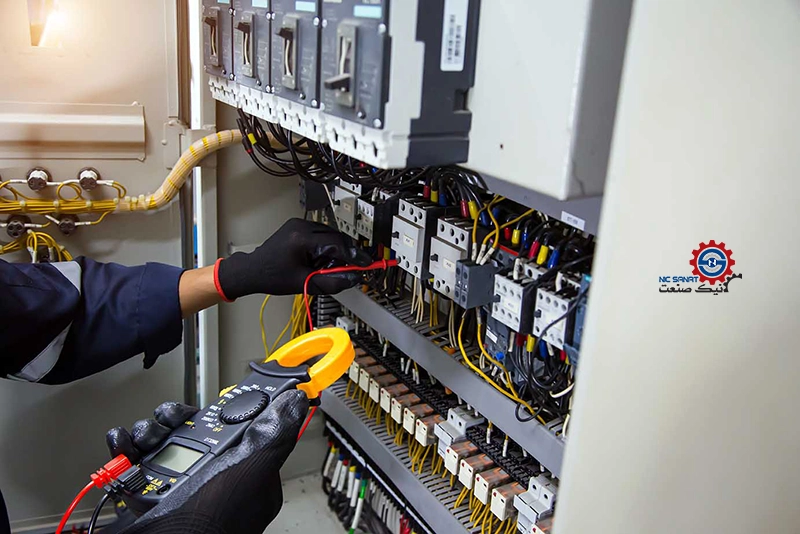

تست، بازرسی و راه‌اندازی
پیش از تحویل تابلو به کارفرما، مجموعه‌ای از تست‌های الکتریکی مانند تست عایقی (Megger Test)، تست پیوستگی ارت، تست عملکرد فیوزها و کلیدهای حفاظتی انجام می‌شود. پس از اطمینان از صحت عملکرد، تابلو در محل نصب شده و کابل‌های ورودی و خروجی متصل می‌گردند. در نهایت، با راه اندازی سیستم، وضعیت عملکرد و دمای اجزا بررسی می‌شود.
نکته بسیار مهم در ایمنی نصب و مونتاژ
توضیحاتی که در این مطلب ارائه شد، صرفاً برای آشنایی آموزشی با مراحل نصب و مونتاژ تابلو برق فشار ضعیف است تا کارآموزان و علاقه مندان بتوانند درک بهتری از ساختار و روند کار پیدا کنند.اما اجرای واقعی عملیات نصب، تست و راه اندازی تابلو برق باید حتماً توسط تکنسین های با تجربه و در مراکز معتبر انجام شود. شرکت نیک صنعت با بهره گیری از تیمی متخصص در نصب و مونتاژ تابلو برق فشار ضعیف، آماده ارائه ی خدماتی ایمن، استاندارد و مطابق با نیازهای صنعتی شماست.
رعایت استانداردهای ایمنی و نگهداری تابلو برق فشار ضعیف
پس از اجرای تابلو برق، رعایت استانداردهای ایمنی و نگهداری منظم برای تضمین عملکرد پایدار سیستم ضروری است.استانداردهای طراحی و مونتاژ تابلو برق فشار ضعیف طبق دستورالعمل‌های بین المللی IEC 61439 و ISIRI 4391 تدوین شده‌اند و رعایت آن ها مقاومت تابلو را در برابر جریان های اتصال کوتاه، اضافه بار و حرارت بیش ازحد تضمین می‌کند.همچنین انجام بازرسی دوره‌ای، تمیزکاری داخلی، کنترل اتصالات و اندازه گیری دمای شینه‌ها از مهم‌ترین اقدامات نگهداری هستند که عمر مفید تابلو را افزایش می‌دهند.
جمع بندی
اجرای صحیح نصب و مونتاژ تابلو برق فشار ضعیف نیازمند دانش فنی، تجربه و رعایت کامل استانداردهای ایمنی است. انتخاب یک تیم متخصص، تضمین کننده‌ی عملکرد پایدار و ایمن سیستم‌های برقی در صنایع و ساختمان‌ها خواهد بود. اگر به دنبال اجرای مطمئن، طراحی دقیق یا مشاوره رایگان در زمینه نصب و مونتاژ تابلو برق فشار ضعیف هستید، می‌توانید با شرکت نیک صنعت تماس بگیرید. تیم فنی مجموعه ما با بهره گیری از تکنسین های ماهر، آماده ارائه خدمات استاندارد و مطمئن در پروژه‌های صنعتی شماست.
