معرفی تابلو برق جرثقیل سقفی
تابلو برق جرثقیل سقفی از اجزای مهم در جرثقیل به حساب می‌آید. این تابلو راندمان و بازه کاری جرثقیل را افزایش می‌دهد. جرثقیل سقفی به شکل نرمال شش حرکت دارد. این حرکات می‌تواند به شکل تک و یا دو سرعته باشد. حرکات جرثقیل شامل حرکت بالابر، حرکت طولی و عرضی است. این تابلو برق از تجهیزات، قطعات و موتورهای جرثقیل محافظت می‌کند. معمولا یک جرثقیل دو عدد تابلو برق دارد که یکی چهار جهته است و بر روی وینچ نصب می‌شود. تابلوی دیگر به‌صورت دو جهته می‌باشد و برای حرکت طولی مورد استفاده است و روی پل قرار می‌گیرد. طراحی و ساخت تابلو برق صنعتی و این تابلو برق و نیاز به تخصص دارد، مجموعه نیک صنعت با بهره‌مندی از ابزار و تجهیزات پیشرفته و مدرن و همچنین کارشناسان مجرب ساخت تابلو برق جرثقیل سقفی را با کیفیت بالا انجام می‌دهد.
نصب و مونتاژ تابلو برق جرثقیل سقفی
انواع تابلو برق جرثقیل سقفی
تابلو برق جرثقیل سقفی از نظر میزان ولتاژ، در مدل‌های زیر وجود دارد.
- تابلو برق فشار متوسط :MV عمدتا در سطح ولتاژ 1 تا 36KW قرار دارد و به شکل چند سلولی مونتاژ می‌شود.
- تابلو برق فشار ضعیف LV: مقدار ولتاژ تابلو فشار ضعیف با جریان متناوب 1000 ولت و فرکانس 1000 هرتز و جریان مستقیم ولتاژ از 1500 ولت بالاتر نمی‌رود.
اجزای تابلو برق جرثقیل سقفی
قطعات و اجزای مهم در طراحی تابلو برق جرثقیل شامل موارد زیر است.
- محفظه و پوشش: بخش بیرونی، عمدتا از جنس فلز و یا پلاستیک تولید می‌شود و از اجزای داخلی در مقابل آب، گرد و غبار و… حفاظت می‌کند.
- کلید اصلی: این کلید، ارتباط بین منبع تغذیه اصلی و همچنین تابلو را قطع و یا وصل می‌کند. کلید اصلی وظیفه قطع و وصل ارتباط الکتریکی تابلو و دیگر سیستم‌های الکتریکی را دارد.
- قطع کننده مدارات: این کلید جزء کلیدهای اتوماتیک است که با تشخیص اختلال جریان مانند اتصال کوتاه، جریان برق را قطع می‌کند. در زمان رخ دادن خطا با قطع برق از مدار و تجهیزات در مقابل آسیب جلوگیری می‌کند.
- فیوز محافظتی: این تجهیز محافظتی، دارای سیم فلزی است که در معرض جریان اضافی ذوب می‌شود. نوع طراحی این فیوزها به‌صورتی است که، جریان برق را در زمان اضافه بار قطع می‌کند و از مدار و تجهیزات در مقابل آسیب و صدمه محافظت می‌کند.
- شینه‌ها: شینه‌ها یا همان نوار فلزی به‌عنوان هادی برای توزیع برق در درون تابلو برق عمل می‌کنند.
- کنتورها: این وسیله جریان، توان مصرفی و ولتاژ سیستم الکتریکی جرثقیل را اندازه می‌گیرد.
- کنترل‌ها: تابلو برق جرثقیل سقفی نشانگری مانند چراغ دارد تا امکان هشدار به اپراتور در مواقع اضطراری و غیرعادی فراهم شود.
تمامی قطعات درون تابلو برق جرثقیل با توجه به ابعاد جرثقیل و توان خروج حمل بار آن تفاوت دارد. برای اجرای پروژه اتوماسیون صنعتی جهت نصب و مونتاژ تابلو برق جرثقیل سقفی می‌توانید با کارشناسان ما در نیک صنعت تماس بگیرید.

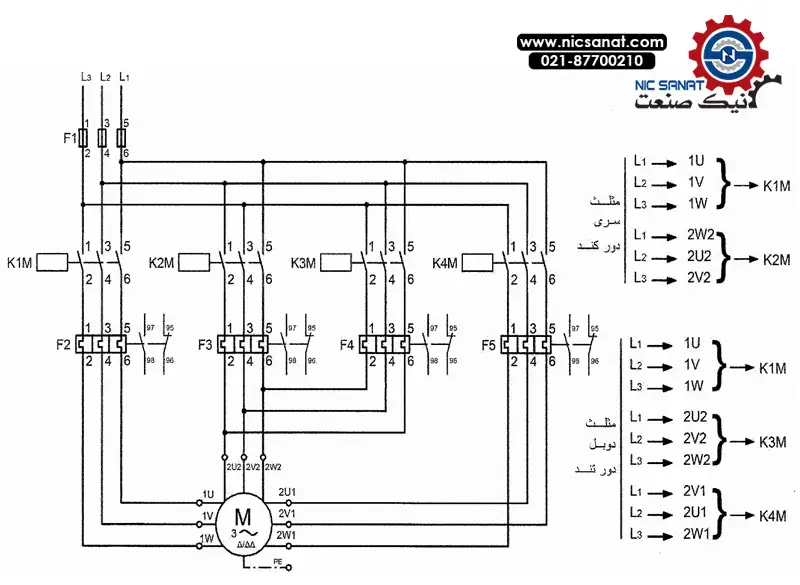

نقشه مدار تابلو برق جرثقیل
مدار تابلو برق جرثقیل سقفی مهم‌ترین بخش تابلو است. عمدتا برای این نوع جرثقیل مدار تک فاز و سه فاز به کار می‌رود. در مدار تک فاز از جریان فاز و نول استفاده می‌شود. در مدار سه فاز یک عدد جریان فاز اضافه می‌شود و این نوع مدار برای مصارف پیچیده‌تر مانند بلند کردن بار سنگین و کاربردهای صنعتی کارایی دارد.
شرایط نصب تابلو برق جرثقیل
تابلو برق جرثقیل سقفی باید در شرایط استاندارد با ارتفاع و دمای محیطی مناسب نصب شود. ارتفاع این تابلو برق عمدتا از سطح زمین حساب می‌شود که؛ این ارتفاع با توجه به مدل کنتور و ابعاد تابلو انتخاب می‌شود. ارتفاع معمول این نوع تابلو برق بین 180 تا 2 متر است. اگر طراحی تابلو برق جرثقیل سقفی به شکل ایستاده باشد، باید از سطح زمین بالاتر و در مکانی با دمای مجاز و استاندارد قرار گیرد. دمای محیط نصب تابلو برق جرثقیل در هوای معتدل 49+ و 25- است و در مناطق سرد دمای استاندارد از 40+ و 5- در محیط بسته می‌باشد.
