طراحی تابلو برق به صورت جعبه‌ای است که وظیفه اتصال آدرس‌های قطعات الکتریکی را به‌عهده دارد. در طراحی تابلو برق سردخانه مورد حائز اهمیت توانایی کنترل و تحمل فشار می‌باشد. با نصب و مونتاژ تابلو برق سردخانه توسط شرکت نیک صنعت، علاوه بر تضمین صحت کارایی و ایمنی و امکان استفاده از این تابلو برق در صنایع گوناگونی مانند صنایع دارویی، غذایی، شیمیایی و لاستیکی وجود دارد. صنایع غذایی شامل میوه و سبزیجات، گوشت طیور و دام‌ها و لبنیات می‌شود. تابلوبرق سردخانه وظیفه کنترل و مدیریت کلیه اجزای سیستم سردخانه را برعهده دارد. این تابلو برق به غیر از کنترل سیستم وظیفه حفاظت و جلوگیری از خطا در مجموعه تابلو برق را دارد را نیز دارد.
ویژگی‌های تابلو برق سردخانه
- مجهز به چراغ سیگنال اخطار دهنده
- مجهز به سنسور دمای کویل
- کنتاکتور
- با طراحی مناسب برای انواع سیستم‌ها
- راهنمای ترمینال
- دارای کنترلر دیجیتالی (مناسب برای کنترل، مدیریت و برنامه ریزی)
- سیمکشی حفاظتی داخل فن‌ها
- قادر به استفاده در سردخانه‌هایی با دمای پایین و بالای صفر درجه
- دارای گلند
- بدنه با سری حفاظتی IP54
- دارای نقشه راهنمای فرمان و قدرت
- بدنه همراه با رنگ الکترواستاتیک

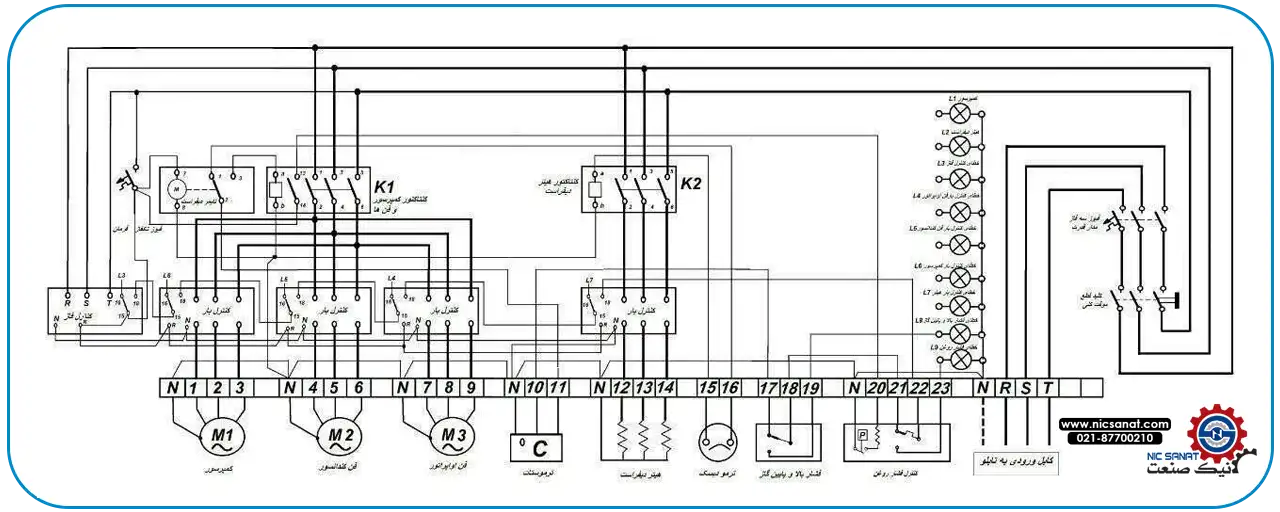

نقشه تابلو برق سردخانه
نکات مهم هنگام استفاده از تابلو برق سردخانه
- برای نصب و راه‌اندازی تابلو برق حتما از مجموعه‌های فنی معتبر یا کارشناسان این حوزه استفاده نمایید.
- توجه به سرویس‌های دوره‌ای می‌تواند از خرابی‌های ناگهانی جلوگیری کند.
- توجه به محل نصب تابلو برق بسیار مهم است محیطی باید انتخاب شود که عاری از گرد وغبار و دور از رطوبت باشد.
- از دستکاری بی مورد تابلو برق یا سیم‌های برق خودداری کنید این کار به غیر از خسارات مالی باعث آسیب‌های جانی یا حتی مرگ شود.
انواع تابلو برق سرد خانه
تابلو برق سرد خلنه کارایی و کاربرد فراوانی دارد و برای شرایط و محیط‌های گوناگون طراحی و تولید شده است در ادامه به معرفی تعدادی از این تابلو برق‌ها می‌پردازیم.
تابلوبرق سردخانه صنعتی: این نوع تابلو برق به دلیل طراحی با ظرفیت بالا برای مراکز صنعتی مناسب می‌باشد.
تابلو برق سردخانه تجاری: طراحی این تابلو برای صنایع کوچکتر که احتیاج به ظرفیت متوسط دارند تولید می‌شود.
تابلو برق سرد خانه مخصوص: این تابلو برق برای کاربری‌های خاص طراحی و تولید شده است مثل سردخانه دارویی ، سردخانه مواد غذایی و… از جمله مکان‌هایی است که از این سردخانه استفاده می‌شود.
تابلوبرق سردخانه خانگی: همانطور که از اسم این مدل از سردخانه مشخص است طراحی آن با ظرفیت کم و برای مصارف خانگی می‌باشد.
کارایی و کاربرد تابلو برق سردخانه
وظیفه اصلی این تابلو برق سردخانه مدیریت و کنترل دمای سردخانه می‌باشد. علاوه بر آن مسئول نظارت و کنترل تجهیزات سردخانه است. اهمیت اصلی آن این است که در صورت کنترل نشدن دما، امکان از کار افتادن قطعات و تجهیزات و یا فاسد شدن محصولات در اثر انجماد یا افزایش دمای شدید وجود دارد. پس می‌باستی در نصب و مونتاژ تابلو برق سردخانه توجه زیادی شود که شرکت نیک صنعت این مشکل را برطرف کرده و اطمینان از صحت عملکرد این تابلو برق را می‌دهد. در ادامه به کارایی‌های مهم آن می‌پردازیم.
ایمنی و حفاظت
تابلو برق سردخانه به دلیل داشتن سیستم حفاظتی از حوادث خطرناکی همچون افزایش شدید ولتاژ و برق‌گرفتگی جلوگیری می‌کند. این سیستم از ضررهای جانی و مالی جلوگیری می‌کند.
راه‌اندازی و نمایش راحت
یکی از قطعات پراستفاده در تابلو برق، صفحه نمایش آن است. در صفحه نمایش اجازه دسترسی برای تنظیمات و مشاهده پارامترها را می‌دهد. از کلید و تنظیمات مشخص شده در صفحه نمایش می‌توان به منظور اصلاح و کنترل استفاده کرد.
مدیریت و کنترل سیستم‌های سردخانه
تابلو برق سردخانه به منظور مدیریت و کنترل تجهیزات و قطعاتی مانند پمپ‌ها، فن‌ها و کمپرسورها استفاده می‌شود. همانطور که پیدا است از تابلو به منظور مدیریت و کنترل کردن تجهیزات و قطعات سردخانه به‌کار گرفته می‌شود.
اجزاء و طراحی تابلو برق سردخانه
طراحی این تابلو برق به‌صورت جعبه‌ای است که وظیفه اتصال آدرس‌های قطعات الکتریکی را به‌عهده دارد. طراحی مطابق با نقشه استاندارد و تجهیزات جدید انجام می‌پذیرد. لازم می‌باشد تا نقشه تابلو برق از سوی افراد متخصص طراحی شود. در طراحی تابلو برق سردخانه مورد حائز اهمیت توانایی کنترل و تحمل فشار است. دو جزء مهم در طراحی کنترل قدرت و فرمان می‌باشد که به بررسی آنها می‌پردازیم.
کنترل قدرت
مدار کنترل قدرت به بخشی گفته می‌شود که شامل مدار و قطعاتی است که به برق ورودی اصلی وصل شده، سپس از کلیدها و فیوزها عبور می‌کند. در انتها به وسیله سیم‌ها و کابل‌ها به موتور فن کندانسور و اپراتور وصل می‌شود. در ادامه این بخش وظیفه کنترل و مدیریت ارسال انرژی الکتریکی به قطعات الکتریکی مانند ترمینال‌ها، فیوز اصلی و فرعی، کلید سلکتور کندانسور و کمپرسور و ورودی انتقال قدرت برعهده دارد.
کنترل فرمان
مدار کنترل فرمان مسئول اتصال و به جریان درآمدن بخش کنترل قدرت را به عهده دارد. این بخش گسترده‌تر می‌باشد و شامل تجهیزاتی مانند کنترل فن کندانسور و اپراتور، ترموستات‌ها، کنترل فشار و فازها و ساعت فرمان است. از جمله وظایف حائز اهمیت مدار کنترل فرمان، وظیفه نظارت و کنترل موارد ایمنی، دما و عملکرد سردخانه است.
برای ساخت این دو بخش لازم است در انتخاب کابل‌ها و سیم‌ها جهت انتقال انرژی با درنظر گرفتن نوع تابلو برق، مورد توجه قرار بگیرد. شرکت نیک صنعت این فرایند را برای شما آسان کرده و با کنترل و نظارت در مراحل کار به شما کمک می‌کند. برای نصب و راه اندازی تابلو برق سردخانه می‌توانید با کارشناسان فنی تماس بگیرید.
نصب و مونتاژ تابلو برق سردخانه
یکی از خدمات شرکت نیک صنعت این است که مراحل مونتاژ و نصب تابلو برق سردخانه را به صورت صفر تا صد انجام می‌دهد. در نصب تابلو برق باید چند مورد را رعایت کنید که به ادامه به آنها اشاره می‌شود. مورد اول این است که تابلو برق باید در جایی نصب شود که دسترسی راحت برای کنترل و اطلاع از موارد مهم داشته باشید. این تابلو برق می‌بایستی بیرون از مدار تبرید و در محیط خارجی سردخانه نصب شود. مورد نهایی این است که محل انتخاب شده باید طوری باشد که از طول کابل کمی استفاده شود، علت آن کاهش افت شدید کابل است.
