دژنکتور چیست؟
دژنکتور یا کلید قدرت (Circuit Breaker) یکی از تجهیزات مهم در سیستم برق است که برای قطع و وصل مدارهای الکتریکی استفاده می‌شود. این تجهیز در شبکه‌های انتقال، فوق توزیع و توزیع و همچنین برای حفاظت و کنترل تجهیزاتی مانند ترانسفورماتورها، ژنراتورها و سایر تجهیزات برق به کار می‌رود. دژنکتور در صورت بروز خطاهایی مانند اتصال کوتاه یا اضافه‌جریان، با دریافت فرمان از سیستم حفاظتی می‌تواند مدار را قطع کرده و آثار خطا را محدود کند. به همین دلیل، انتخاب دژنکتور باید متناسب با ولتاژ، جریان و شرایط کاری شبکه انجام شود.
با گذشت زمان و بر اثر استفاده مداوم، ممکن است دژنکتور دچار مشکلاتی شود که در این شرایط، تعمیر دژنکتور اهمیت پیدا می‌کند. در این زمان پیشنهاد می‌شود جهت تعمیر تجهیزات خود با کارشناسان نیک صنعت از طریق شماره تماس 021-87700210 درتماس باشید.
انواع دژنکتور
از لحاظ ساختار و مکانیزم عمل، انواع دژنکتورها عبارتند از:
دژنکتور روغنی
اجزای قطع و وصل در محفظه فولادی پر از روغن قرار دارند و عمل قطع و وصل توسط فنر انجام می‌شود. هنگام قطع مدار در اتصال کوتاه، جرقه ایجاد شده روغن را تبخیر می‌کند. این نوع دژنکتورها در گذشته کاربرد گسترده‌ای در شبکه‌های برق داشتند، اما امروزه در بسیاری از کاربردها فناوری‌های جدیدتر جایگزین آن‌ها شده‌اند.
دژنکتور آبی
این نوع دژنکتور از آب به عنوان محیط خاموش کننده قوس استفاده می‌کند. این فناوری به دلیل چالش‌های مربوط به عایق‌بندی و نگهداری و همچنین چالش‌های مرتبط با آب، بیشتر جنبه تاریخی و تخصصی داشته و امروزه کاربرد بسیار محدودی دارد.
دژنکتور بادی
در دژنکتور بادی، هوای فشرده با سرعت بالا برای خاموش کردن قوس الکتریکی استفاده می‌شود. در گذشته، این فناوری امکان قطع سریع جریان‌های بالا را فراهم می‌کرد و در برخی محدوده‌های فشار قوی هم استفاده می‌شد. نیاز به تجهیزات مربوط به تولید و ذخیره هوای فشرده باعث شد که استفاده آن در بسیاری از کاربردها کاهش پیدا کند.
دژنکتور گازی
در دژنکتور گازی، از یک گاژ برای خاموش کردن قوس الکتریکی استفاده می‌شود. شناخته‌شده‌ترین نوع این دسته دژنکتورهای SF6 هستند که در شبکه‌های فشار متوسط و قوی کاربرد دارند. قدرت عایقی و توانایی مناسب در خاموش کردن قوس باعث شده این تجهیز در بسیاری از تجهیزات برق فشار قوی استفاده شود.

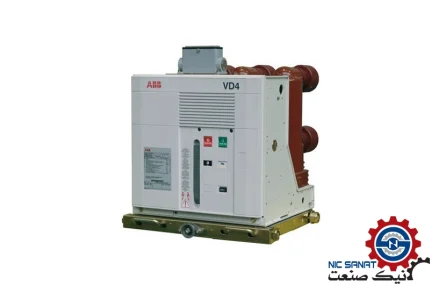

دژنکتور خلا
در دژنکتور خلا یا VCB، قطع جریان در یک محفظه خلا انجام می‌شود. هنگامی که کنتاکت‌ها از هم جدا می‌شوند، قوس الکتریکی در محفظه خلأ ایجاد شده و به سرعت خاموش می‌شود. این نوع دژنکتور در شبکه‌های متوسط و تابلو برق صنعتی بسیار کاربرد داشته و به دلیل ساختار ساده و نیاز کم به تعمیر و نگهداری، کاربرد زیادی دارد.
انواع دژنکتور بر اساس سطح ولتاژ
دژنکتورها را می‌توان بر اساس سطح ولتاژ شبکه به سه گروه اصلی تقسیم کرد:
دژنکتور فشار ضعیف
دژنکتورهای فشار ضعیف بیشتر در مدارهایی با ولتاژ پایین مورد استفاده قرار می‌گیرند و بیشتر در ساختمان‌های مسکونی و تجاری، تابلوهای برق و برخی واحدهای صنعتی کاربرد دارند. دژنکتورهای فشار ضعیف برای قطع و وصل مدار، و همچنین خطاهایی مثل اضافه جریان و اتصال کوتاه به کار می‌روند.
دژنکتور فشار متوسط
دژنکتورهای فشار متوسط بیشتر در شبکه‌های توزیع برق، پست‌های برق و واحدهای صنعتی استفاده می‌شوند. در این محدوده باید جریان خطاها با ایمنی مناسب قطع شود. یکی از رایج‌ترین فناوری‌ها در این محدوده دژنکتورهای خلا یا VCB هستند و به دلیل عملکرد مناسب و نیاز کمتر به نگهداری، در بسیاری از تابلوهای فشار متوسط مورد استفاده قرار می‌گیرند.
دژنکتور فشار قوی
دژنکتورهای فشار قوی بیشتر در شبکه‌های ولتاژ بالا، به خصوص پست‌ها و خطوط انتقال برق استفاده می‌شوند. این تجهیزات باید توانایی بالایی در قطع جریان‌های بسیار بالا و کنترل قوس الکتریکی را داشته باشند. در این دنژکتورها طراحی، عایق‌بندی و سیستم خاموش کردن قوس اهمیت بالایی دارد.
راهنمای خرید دژنکتور
دژنکتور یکی از تجهیزات اصلی سیستم قدرت است و انتخاب صحیح آن تأثیر مستقیمی بر ایمنی، قابلیت اطمینان و عملکرد شبکه دارد. هنگام خرید دژنکتور نباید تنها به قیمت یا برند توجه کرد؛ بلکه باید مشخصات فنی تجهیز با شرایط واقعی شبکه و محل نصب مطابقت داشته باشد.
مهم‌ترین پارامترهایی که هنگام خرید دژنکتور باید بررسی شوند عبارتند از:
ولتاژ نامی دژنکتور
ولتاژ نامی یکی از اولین پارامترهایی است که باید در زمان انتخاب دژنکتور بررسی شود. ولتاژ نامی تجهیز باید متناسب با سطح ولتاژ شبکه و شرایط عایقی سیستم انتخاب شود.
جریان نامی
جریان نامی مشخص می‌کند دژنکتور در شرایط کاری عادی چه مقدار جریان را می‌تواند به صورت پیوسته تحمل کند. انتخاب جریان نامی باید بر اساس جریان بار، ظرفیت تجهیزات و شرایط کاری مدار انجام شود.
قدرت قطع
یکی از مهم‌ترین مشخصات فنی دژنکتور، قدرت قطع اتصال کوتاه است. دژنکتور باید بتواند جریان خطای مورد انتظار در محل نصب را با سطح ایمنی مناسب قطع کند. برای انتخاب صحیح، باید سطح اتصال کوتاه شبکه در محل نصب مشخص شده و قدرت قطع دژنکتور متناسب با آن انتخاب شود. انتخاب دژنکتوری با قدرت قطع نامناسب می‌تواند عملکرد سیستم حفاظتی را با مشکل مواجه کرده و خطر آسیب به تجهیزات را افزایش دهد.
سطح عایقی
دژنکتور باید از نظر عایقی با سطح ولتاژ و شرایط شبکه سازگار باشد. در زمان بررسی مشخصات فنی، پارامترهای مربوط به تحمل ولتاژ و سطح عایقی تجهیز باید با نیاز سیستم مطابقت داشته باشند.
نوع مکانیزم قطع و وصل
مکانیزم عملکرد دژنکتور یکی دیگر از موارد مهم در زمان خرید است. در بسیاری از دژنکتورهای مدرن، مکانیزم ذخیره انرژی فنری برای انجام عملیات قطع و وصل استفاده می‌شود. همچنین باید مشخص شود که تجهیز به موتور شارژ، بوبین قطع، بوبین وصل، آندر ولتاژ تریپ و کنتاکت‌های کمکی نیاز دارد یا خیر.
نوع نصب
دژنکتور می‌تواند به صورت ثابت یا کشویی (Withdrawable) در تابلو نصب شود. نوع نصب باید با طراحی تابلو، سیستم باسبار و نیازهای بهره‌برداری و تعمیرات هماهنگ باشد.
رله حفاظتی و تجهیزات کنترلی
در بسیاری از سیستم‌ها، دژنکتور به رله حفاظتی یا واحد حفاظتی متصل است تا در زمان بروز خطا فرمان قطع دریافت کند. نوع حفاظت، تنظیمات رله و هماهنگی آن با سایر تجهیزات حفاظتی باید متناسب با ساختار شبکه انتخاب شود. در مدل‌های مجهز به تجهیزات کنترلی، امکان دریافت فرمان از سیستم کنترل، مانیتورینگ وضعیت دژنکتور و کنترل از راه دور نیز وجود دارد.
شرایط محیطی محل نصب
دمای محیط، ارتفاع از سطح دریا، رطوبت، گردوغبار، شرایط نصب داخلی یا خارجی و سایر شرایط محیطی می‌توانند بر انتخاب تجهیزات تأثیرگذار باشند. بنابراین مشخصات محیط نصب نیز باید هنگام خرید بررسی شود.
استاندارد و مشخصات فنی
دژنکتور باید مطابق استانداردهای فنی مرتبط با نوع و سطح ولتاژ خود انتخاب شود. بررسی دیتاشیت، پلاک مشخصات و کاتالوگ سازنده قبل از خرید می‌تواند از انتخاب اشتباه جلوگیری کند.
کاربرد دژنکتور
- پست‌های برق: قطع و وصل فیدرها، ترانسفورماتورها و سایر تجهیزات، جداسازی بخش‌های معیوب شبکه
- شبکه‌های توزیع: حفاظت فیدرها و قطع مدار در زمان بروز خطاهایی مانند اتصال کوتاه یا جریان بیش از حد مجاز
- صنایع و کارخانه‌ها: حفاظت و کنترل تابلوهای برق، موتورها، ترانسفورماتورها و دیگر تجهیزات الکتریکی
- ژنراتورها: قطع و وصل مدار ژنراتور و جدا کردن آن از شبکه در شرایط خطا
- خطوط انتقال و فوق توزیع: قطع و وصل خطوط فشارقوی و جداسازی سریع خط معیوب از شبکه
- تابلوهای برق: کنترل و حفاظت مدارهای ورودی و خروجی تابلو و جلوگیری از ادامه جریان خطا در مدار
مزایای خرید دژنکتور
- افزایش ایمنی و کاهش خسارت شبکه و تجهیزات
- قطع سریع جریان در زمان بروز خطا
- حفاظت از ترانسفورماتورها، ژنراتورها، کابل‌ها و تابلوهای برق
- امکان قطع و وصل مطمئن مدار و جلوگیری از گسترش خطا
- افزایش قابلیت اطمینان سیستم برق
- کاهش زمان خاموشی و اختلال در مدار
- امکان هماهنگی با رله‌های حفاظتی و سیستم‌های کنترل
- امکان کنترل از راه دور در مدل‌های مجهز به تجهیزات کنترلی
- تنوع در ولتاژ، جریان نامی و قدرت قطع
- امکان انتخاب مدل مناسب برای کاربردهای مختلف
- طول عمر مکانیکی و الکتریکی مناسب در مدل‌های استاندارد
- کاهش نیاز به تعمیرات در برخی فناوری‌های جدید مانند دژنکتور خلأ
- مناسب برای استفاده در پست‌ها، صنایع، شبکه‌های توزیع و تأسیسات برق
