تابلو برق توزیع

آشنایی با تابلو برق توزیع

تابلو برق توزیع یک تجهیز مهم در برق صنعتی است که برای توزیع برق به کل سیستم اصلی یا مدارهای فرعی کاربرد دارد و با وصل شدن به ترانسفورماتور بخش فشار ضعیف آن می‌تواند برق را توزیع کند. ساختار و ساختمان آن، دارای قطعاتی مانند فیوزها، کلیدهای کامپکت است که برای انشعاب برق از تابلو توزیع برق اصلی به بخش‌های دیگر استفاده می‌شود. تابلو برق توزیع فشار ضعیف را با نام‌های دیگری مانند تابلو توزیع شالتر، Distribution Panel و تابلو توزیع برق نیز می‌شناسند. در ادامه به بررسی انواع تابلو برق توزیع و کاربردهای آن می‌پردازیم و تابلو برق توزیع فرعی و اصلی را با هم مقایسه می‌کنیم.

طراحی تابلو برق توزیع و نقشه خوانی و معرفی انواع تابلو برق اصلی و فرعی

بررسی کامل انواع مختلف تابلو برق توزیع

تابلو برق توزیع با توجه به نوع تجهیزات الکتریکی و همچنین نوع حفاظت سیستم انواع متفاوتی دارد. این تابلو دارای چندین نوع است که شامل موارد زیر می‌باشد.

1. تابلو توزیع برق اصلی: تابلو برق توزیع اصلی (MDP) به بخش ترانسفوماتور از سمت فشار ضعیف به آن وصل می‌شود. این تابلو برق وظیفه کنترل و توزیع برق را به کل سیستم و همچنین از طریق منبع تغذیه به مدارات فرعی را بر عهده دارند. در نهایت هر بخش مکانیکی و الکتریکی وظایف خاصی را اجرا می‌کنند. طراحی و ساخت تابلو برق توزیع اصلی به گونه‌ای است که برای سیستم‌های گرمایشی، بالابر، شرکت‌های صنعتی و تولیدی به کار می‌رود. در ضمن در پروژه‌های خاص از تابلو برق یونیورسال و تابلو برق توزیع عملکردی استفاده می‌شود که به‌صورت مدولار کاربرد دارد.
2. تابلو برق توزیع نیمه اصلی:تغذیه این نوع تابلو برق از تابلو برق توزیع اصلی است و تامین برق قسمتی از سیستم و مجموعه را انجام می‌دهد.
3. تابلو برق فرعی تأسیسات: این نوع تابلوهای فرعی وظیفه کنترل و توزیع برق را برای قسمت‌ها خاصی از کل ساختمان مانند موتورخانه برعهده دارد. برای کنترل یک سیستم برقی از تابلو فرعی تاسیسات استفاده می‌شود.
4. تابلو برق توزیع فرعی روشنایی: تابلو برق توزیع فرعی روشنایی از تابلو برق اصلی تغذیه می‌کند و این نوع تابلو برق برای کنترل و توزیع کلیدهای برق روشنایی و عمومی استفاده می‌شود.

انواع تابلو توزیع از لحاظ کاربرد

• تابلو برق توزیع نهایی
• تابلو توزیع برق یونیورسال (Universal)
• تابلو توزیع برق فشار ضعیف
• تابلو برق توزیع عملیاتی

انواع تابلو توزیع برق از لحاظ ساختار

• تابلو برق توزیع کشویی
• تابلو توزیع برق ایستاده
• تابلو برق توزیع دیواری
• تابلو توزیع برق ثابت
• تابلو برق توزیع با قابلیت جداسازی

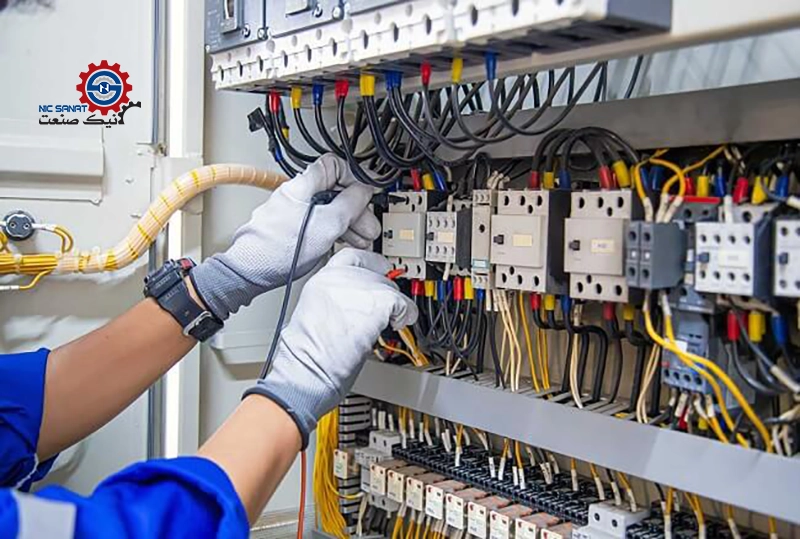

سیم کشی و نقشه تابلو برق توزیع

تابلو برق توزیع برای اجرا درخواست مدارهای فرمان و قدرت، نیاز به یک نقشه الکتریکی دارد. تجهیزات و قطعات الکترونیکی با توجه به نیازهای کاربری و سفارش مشتری در نقشه تابلو برق توزیع مشخص می‌شود. برای راحت شدن کار حتما نقشه را در بخش فنی تابلو قرار دهید و برای کامل شدن داده‌های نقشه لازم است، تمامی ارقام و علائم مورد نیاز ثبت شود. در طراحی نقشه این تابلو معمولا چند خط برای زمان‌هایی که خطا و خرابی اتفاق می‌افتد، رزرو می‌گردد. برای حفاظت از تابلو برق باید فاصله بین بخش فیکس و متحرک تابلو به شکل سیم اتصال به زمین با مقطع نسبتا زیاد استفاده گردد. نمودار زیر مربوط به؛ نحوه سیم‌ کشی کامل تابلو برق توزیع و اتصالات آرت است.

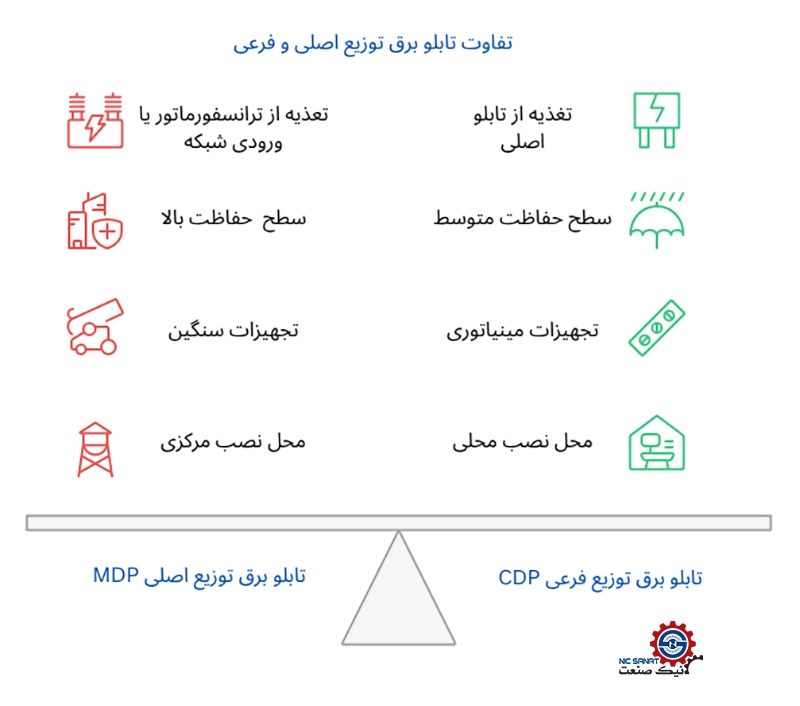

تفاوت تابلو برق توزیع اصلی با تابلو برق توزیع فرعی

تابلو توزیع فرعی از تابلو برق توزیع اصلی و همچنین از تابلو برق توزیع نیمه اصلی تغذیه می‌کند. این نوع تابلو به دو نوع فرعی تاسیسات و تابلو فرعی روشنایی دسته بندی می‌شود. تابلو برق توزیع اصلی وظیفه مدیریت و کنترل برق و توزیع آن را برعهده دارد.

 تجهیزات تابلو برق توزیع

برای اجرای دستورات و درخواست مدارات قدرت از بعضی تجهیزات استفاده می‌شود، که در شرایط و سیستم‌های مختلف، براساس نیاز شبکه این تجهیزات کاهش یا افزایش می‌یابد.

1. رله
2. فیوز
3. کنتاکتور
4. شینه‌ها، ترمینال‌ها و کابل‌ها
5. کلیدهای اتوماتیک
6. کلیدهای هوایی
7. کلیدهای مینیاتوری
8. شاسی‌های استارت و استاب (پوش باتن)
9. مدارات قطع و وصل
10. مانیتورها

 نکات مهم نصب تابلو توزیع

مکان نصب تابلو توزیع برق اصلی در پست برق است. با استفاده از نقشه رایزر دیاگرام می‌توانید مکان مناسب را برای نصب تابلو توزیع برق تعیین کنید. مکان نصب تابلو نباید کارکرد تابلو توزیع را تحت تاثیر قرار دهد و باید دسترسی راحت و آسانی داشته باشد. تابلو برق توزیع نیاز به یک محفظه برای محافظت دارد تا از خطرات سرقت، برق گرفتگی و … پیشگیری کند. مکان نصب تابلو برق توزیع باید دما مطلوب و استانداردی را ایجاد کند. نصب درست تابلو برق در یک مکان سر پوشیده و به دور از رطوبت و باران می‌تواند هزینه تعمیر تابلو برق را کاهش دهد. همچنین سرویس و نگهداری منظم از تابلو برق توزیع می‌تواند ایمنی و کارکرد درست آن را تضمین کند.

نحوه انتخاب تابلو برق توزیع

انتخاب درست و مناسب تابلو توزیع برق با توجه به نوع کارکرد آن بسیار مهم است. در تابلو برق توزیع، منبع تغذیه را به مدارات فرعی تقسیم می‌کنند و با کلیدها و فیوزها از آن‌ها محافظت می‌کنند. در انتخاب کلیدها در تابلو توزیع برق باید به آن توجه ویژه‌ای داشته باشید. سه سطح مختلف در کلیدها داریم که سطح اول وظیفه قطع کردن کل سیستم تابلو برق را بر عهده دارد. سطح دوم که شامل انواع مختلفی کلید هستند که زیر شاخه کلیدهای برق در سطح یک هستند. سطح سوم کلیدها به عنوان اصلی‌ترین توزیع کننده‌ها به شمار می‌روند. اگر کلیدها به‌درستی انتخاب نشوند و در خروجی خطا رخ دهد، باعث می‌شود کلیدهای سطح دوم عمل نکنند و کلیدهای سطح یک وارد عمل می‌شوند. در نهایت کل سیستم تابلو برق توزیع را قطع می‌کند.

نحوه طراحی تابلو برق توزیع

با توجه به نیاز مشتری طراحی تابلو برق توزیع سفارشی انجام می‌شود. این تابلوها اغلب به‌صورت فیکس، کشویی، پلاگین هستند. در این نوع تابلوها، سیستم حفاظتی مانند انواع بریکرها و کلیدها، تغذیه انشعابات را انجام می‌دهند و با توجه به طراحی مدارات به شینه‌ها، کابل‌ها و سیم‌ها متصل می‌شوند. ساخت تابلو برق باید اصولی و محکم باشد و در صورت رعایت اصول، طول عمر طولانی را خواهد داشت. درجه حفاظت و IP تابلو توزیع برق با توجه به مکانی که در آن نصب می‌شود، باید مشخص شود.

در ساخت تابلو برق توزیع نیاز به دو نقشه داریم که شامل نقشه داخل تابلو و نقشه رایزر دیاگرام توزیع برق می‌شود. نقشه داخل تابلو برق، خطوط کلیدهاو فیوزها را مشخص می‌کند و نقشه رایزر دیاگرام مکانی را که قرار است تابلو برق در آن نصب می‌شود را تعیین می‌کند.

البته یکی از نکاتی که در طراحی و مونتاژ تابلو توزیع برق مهم است، که پیش‌تر ذکر کردیم این است که اگر خطا خروجی رخ دهد و کلیدهای سطح اول عمل کنند، کل تابلو برق توزیع قطعی خواهد داشت. راهکار لازم برای رفع این خرابی این است که، در طراحی این تابلو و طراحی مدارات الکتریکی آن دقت کنید که میزان قدرت قطع تجهیزات زیر شاخه باید پایین‌تر از قدرت قطع اتصالات کوتاه سر شاخه باشد. در صورتی‌که خطا رخ دهد، کلید محافظت هر کدام از آن زیر شاخه عمل می‌کند و فقط همان قسمت از مدار قطع خواهد شد و کل تابلو برق توزیع قطع نخواهد شد. برای بهره‌مندی از خدمات نصب و مونتاژ تابلو برق توزیع با نیک صنعت تماس بگیرید و درخواست خود را ثبت نمایید.
