وظیفه تابلو برق دیزل ژنراتور
تابلو برق دیزل ژنراتور که با نام تابلو کنترل هم شناخته می‌شود، یکی از بخش‌های اصلی برای دیزل ژنراتور است. این نوع تابلو وظیفه کنترل بین یک و یا چند دستگاه دیزل ژنراتور را برعهده دارد. این تابلو برق به وسیله سنسورها (حسگرها) و تجهیزات کنترل به موارد زیر می‌پردازد.
- اتوماسیون فرایندها: تابلو برق دیزل ژنراتور به‌صورت خودکار دستگاه دیزل ژنراتور را قطع و وصل (خاموش و روشن) می‌کند و پروسه توقف و راه اندازی دستگاه دیزل ژنراتور را بدون دخالت اپراتور انجام می‌دهد.
- محافظت از تجهیزات: کنترل و محافظ از دیزل ژنراتور و همچنین تجهیزات دیگر که توسط رله‌ها و تجهیزات محافظتی داخل تابلو برق در برابر آسیب‌های مربوط به اتصالات کوتاه، دمای بالا و بار اضافی صورت می‌گیرد.
- کنترل دقیق عملکرد: تابلو برق دیزل ژنراتور داده‌های مهمی همانند فرکانس، جریان، آمپر، دمای موتور، فشار روغن و ساعت کارکرد دستگاه را نشان می‌دهد.
- مدیریت خروجی برق: تابلو کنترل دیزل ژنراتور کیفیت برق خروجی دستگاه دیزل ژنراتور را کنترل می‌نماید تا براساس استانداردهای مشخص انجام شود.
انجام پروژه اتوماسیون صنعتی در تابلو برق دیزل ژنراتور باعث افزایش قابلیت اطمینان، کاهش زمان خاموشی و بهینه شدن کارکرد ژنراتور می‌شود. این پروژه با هدف کنترل و مدیریت اتوماتیک دیزل ژنراتور طراحی می‌گردد. تا عملکرد آن به‌صورت کارامد و مطمئنی اجرا نماید.

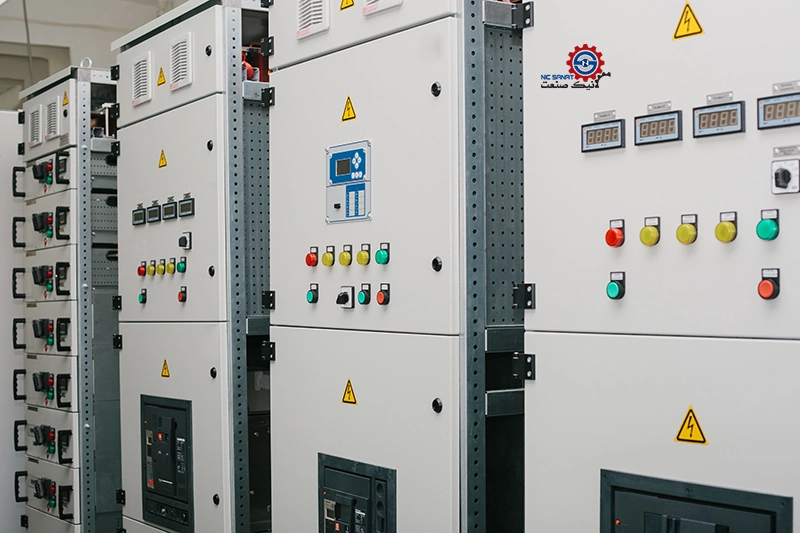

نصب و مونتاژ تابلو برق دیزل ژنراتوری اجرای پروژه در محل کارخانه
انواع مدل‌های تابلو برق دیزل ژنراتور
تابلو برق دیزل ژنراتور در مدل‌های زیر ارائه می‌شود.
- تابلو کنترل دستی
- تابلو برق اتوماتیک دیزل ژنراتور یا همان تابلو برق اضطرای دیزل ژنراتور
- تابلو کنترل سنکرون
تابلو کنترل دستی
این مدل از تابلو برق برای راه اندازی دیزل ژنراتور توسط اپراتور طراحی و ساخته می‌شود. کنترلر دیجیتال بر روی این تابلو برق نشان‌دهنده تمامی پارامترهای ژنراتور است. برای این تابلو کلید (اتوماتیک) برای خاموش و روشن کردن (قطع و وصل) دستی برق ژنراتور و حفاظت در زمان همچنین بار اضافی تعبیه می‌شود.
تابلو برق اتوماتیک
این تابلوها برروی ژنراتور که به‌صورت اضطراری مورد استفاده است، نصب می‌شود. در این مواقع با قطع برق عمومی تابلو برق اتوماتیک دیزل ژنراتور به‌صورت خودکار دستگاه را روشن می‌کند و بعد از رسیدن به فرکانس مورد نیاز آن را وارد مدار می‌کند. بعد از برقرار شدن جریان برق عمومی تابلو برق اضطراری دیزل ژنراتور به‌صورت خودکار برق را وصل می‌کند. همچنین با برقراری جریان برق شهری تابلو برق اتوماتیک به‌صورت خودکار به دستگاه ژنراتور دستور خاموش شدن می‌فرستد.
تابلو کنترل پارالل یا سنکرون
این نوع تابلو برق به کنترل چند عدد دیزل ژنراتور در وضعیت‌های مختلف کارکردی می‌پردازد. تابلو کنترل سنکرون امکان متصل کردن چند دیزل ژنراتور به همدیگر و یا برق شهری را دارد. با بهره‌گیری از این تابلو برق، برگشت برق بدون قطعی فراهم می‌شود.

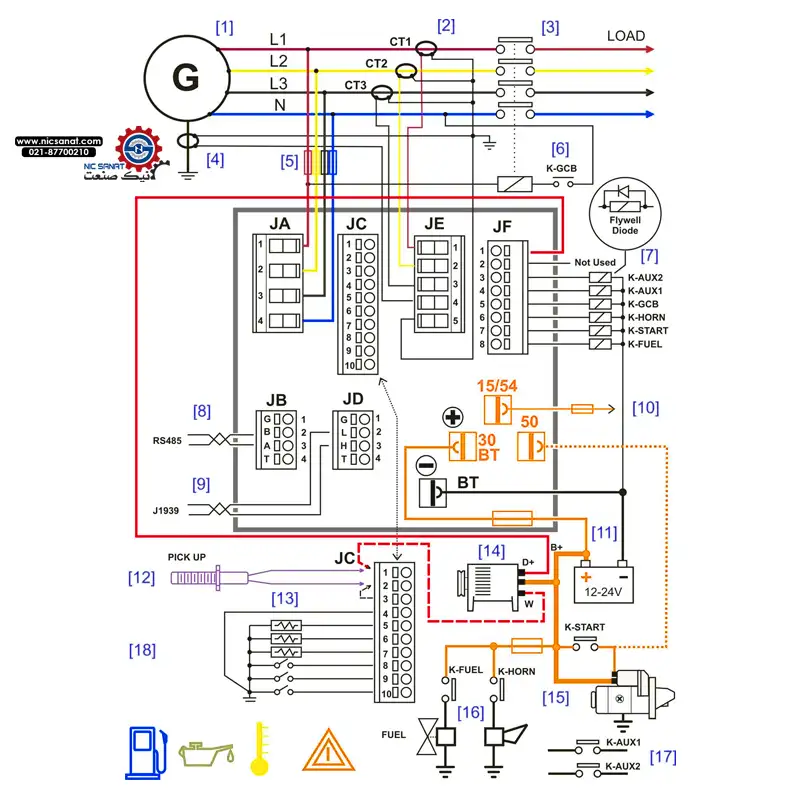

نقشه تابلو برق دیزل ژنراتور
نقشه تابلو برق دیزل ژنراتور شامل اطلاعات فنی مهمی است که مربوط به اجزا و قطعات تابلو برق، اتصال‌ها، کارکرد و نحوه کار تجهیزات می‌باشد. این نقشه در واقع راهنمایی جامع برای نصب و راه اندازی تابلو برق دیزل ژنراتور و تعمیرات و نگهداری درست از آن است.
اجزای اساسی نقشه تابلو برق دیزل ژنراتور
- نقشه تک خط که تمامی اتصال‌ها و تجهیزات تابلو برق را نمایش می‌دهد.
- نقشه پنل جلویی در واقع محل نصب و قرار گرفتن کلیدها، نشانگرها و دیگر تجهیزات در نمای روبه‌روی تابلو کنترل دیزل ژنراتور را نشان می‌دهد.
- جدول شاخصه‌های فنی تمامی تجهیزات مورد استفاده در تابلو برق را در بر می‌گیرد.
- این قسمت شامل توضیحات جزئی در مورد کارکرد اجزای تابلو برق است.
تجهیزات کاربردی تابلو برق دیزل ژنراتور به‌صورت زیر است.
- ماژول کنترل یا همان پی ال سی که سیگنال‌های الکتریکی را دریافت می‌کند. البته در ژنراتور قدیمی ممکن است به وسیله ابزار و دستگاه‌های آنالوگ کارکرد مشابهی صورت بگیرد.
- کنتاکتور: این تجهیز امکان قطعی و وصلی مدارات دستگاه را با کنترل از دور ایجاد می‌کند.
- نشانگر: نشانگر به اجرای مانیتورینگ و نمایش متغیرهای مختلف دستگاه دیزل ژنراتور می‌پردازد.
- قاب یا فریم: قسمت فلزی تابلو کنترل که تمامی تجهیزات را در بر گرفته فریم می‌گویند.
- انواع کلیدها و سوئیچ‌های حفاظتی (قطع کننده مدار): این کلیدها دستورات را روی مدار اجرا می‌کنند. کلیدها درون تابلو برق با کاربردهای حفاظتی قرار می‌گیرند. این کلیدها شامل کلید محافظ جان، اتوماتیک، حرارتی و… است. قطع کننده مدار در زمان بار اضافی و اتصال کوتاه برای توقف جریان کاربرد دارد.
- بی متال: تجهیز بی متال در زمان اضافه جریان با اختلاف ضریب انبساط طوی دو فلز عمل می‌کند و دستور قطع را برای دستگاه می‌فرستد تا به موتور آسیبی وارد نشود.
- رله‌ها جزء تجهیزاتی است که در زمان وقوع خطر فرمان قطع دستگاه را ارسال می‌کنند.
- بخش ارتباطات: این بخش شامل شینه‌ها، سیم‌ها و کابل‌ها است که هر یک از آن‌ها کاربرد مختص خود را دارند. شینه‌ها برای منتقل کردن انرژی یا نول مورد استفاده هستند. و سیم‌ها و کابل‌ها اتصال و ارتباط بین تجهیزات را ایجاد می‌کنند.
ساخت تابلو برق دیزل ژنراتور
طراحی و ساخت تابلو برق دیزل ژنراتور پروسه کاملا تخصصی است که نیاز به دانش فنی و تجربه کاری دارد. این تابلو کنترل نقش بسیار اساسی و مهمی در کارکرد درست و ایمن دیزل ژنراتور ایفا می‌کند. ساخت تابلو برق جزء مواردی است که باید براساس استانداردهای فنی و ایمن انجام بگیرید. در ادامه مراحل مهم طراحی تابلو برق دیزل ژنراتور و همچنین ساخت آن را به‌صورت کامل بیان می‌‍‌کنیم.
در ابتدا برای شروع پروسه طراحی تابلو برق دیزل ژنراتور باید مطابق با توان دستگاه، میزان بار و…عمل کرد و بعد نقشه‌ای از مدارات تابلو برق تهیه شود و طراحی جانمایی و محل قرارگیری تجهیزات مختلف، کلیدها، سوئیچ‌ها و… انجام گیرد. و در ادامه براساس نوع نیاز پروژه تجهیزات و قطعات تابلو برق دیزل ژنراتور از جمله کلیدها، کنتاکتور، رله، تجهیزات اندازه گیری، برد کنترل و… تهیه شود و توسط متخصص کلیه سیم‌کشی‌ها برای نصب کلید و دیگر تجهیزات برای مونتاژ تابلو برق مخصوصا مونتاژ تابلو برق دیزل ژنراتور صورت گیرد. راه اندازی تابلو برق دیزل ژنراتور و تنظیمات پارامترها و مدیریت برد کنترل با رعایت نکات استاندارد و ایمنی توسط کارشناسان فنی و با تجربه انجام می‌شود. مجموعه فنی مهندسی نیک صنعت با تکیه بر دانش فنی متخصصان و همچنین برخورداری از تجهیزات دقیق و مدرن نصب و راه اندازی تابلو برق دیزل ژنراتور زا به روش اصولی و دقیق انجام می‌دهد. برای کسب اطلاعات و ثبت درخواست ساخت تابلو برق دیزل ژنراتور با کارشناسان نیک صنعت در تماس باشید.

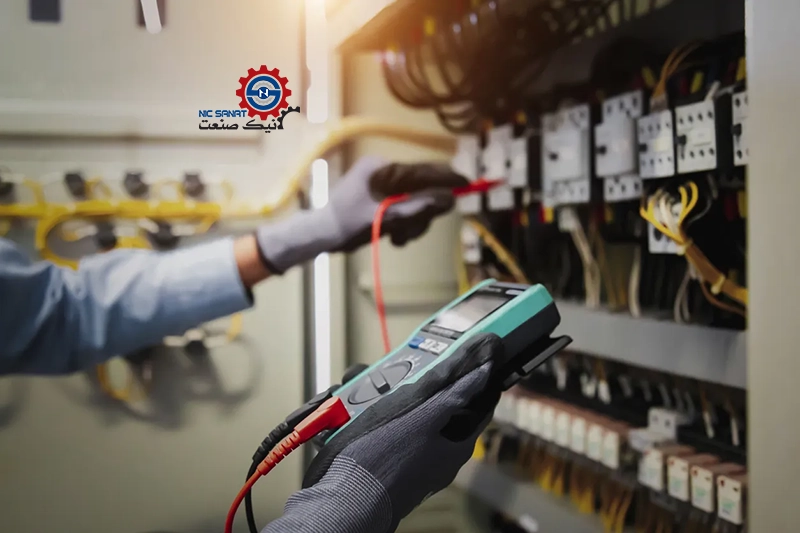

نکات نصب تابلو برق دیزل ژنراتور
برای نصب و راه اندازی تابلو برق دیزل ژنراتور باید موارد زیر را رعایت کنید.
- تابلو کنترل یا همان تابلو برق دیزل ژنراتور را در فضایی با تهویه هوای مطبوع، بدون آلودگی و با دمای نرمال قرار دهید.
- سیم‌کشی و کابل‌کشی را مطابق استانداردهای مشخص و با دقت بالا انجام دهید.
- سیم فرمان با براساس طول،حرارت و فاصله انتخاب نمایید.
- اجز و قطعات تابلو برق برای راه اندازی ژنراتور از برندهای اصلی و معتبر انتخاب شود.
- از متصل شدن تابلو برق و دستگاه دیزل ژنراتور به سیستم آرتینگ (اتصال به زمین) اطمینان حاصل کنید.
موارد فوق در زمان نصب تابلو برق دیزل ژنراتور از اهمیت بسیار زیادی برخوردار است و همچنین رعایت این نکات از وقوع خطر در زمان راه اندازی تابلو برق دیزل ژنراتور خودداری می‌کند.
