تنظیم پارامتر درایو SINUS VEGA

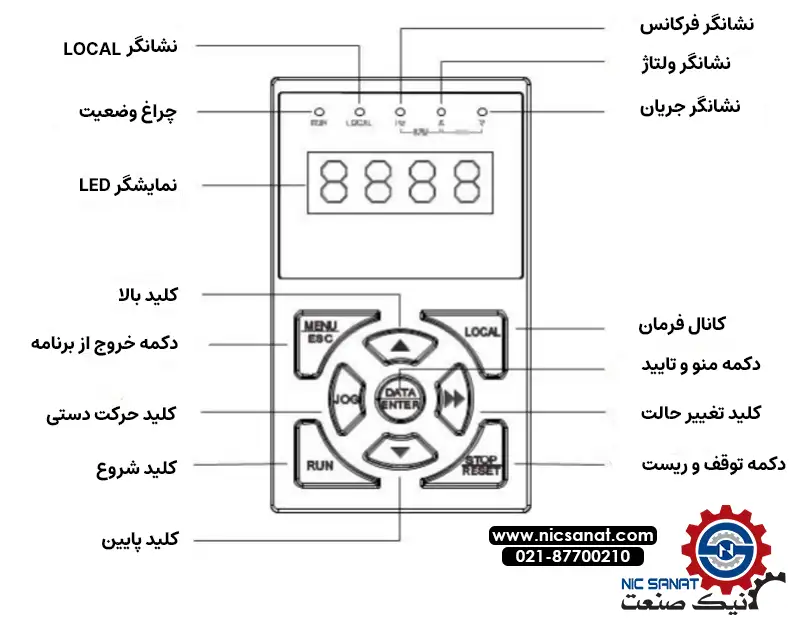

تنظیم پارامترهای درایو SINUS VEGA یک کار تخصصی و باید توسط افراد با تجربه در این حوزه صورت بپذیرد. چون تنظیم اشتباه پارامترها می‌تواند به دیگر اجزای سیستم شما وارد کند. در ادامه بیشتر بین با تنظیم پارامترها در درایو سانترنو بیشتر آشنا می‌شویم.در اولین قدم به سراغ آشنایی با وضعیت چراغ‌های موجود در کیپد می‌رویم. توجه داشته باشید در صورت اشتباه در پارامتردهی می‌توانید به دستگاه خود آسیب جدی وارد کنید به صورتی که شاید احتیاج به تعمیر داریو سانترنو و یا به دیگر اورحال دوباره این ابزار یا تجهیزات دیگر باشد.
| نام کلید | رنگ چراغ | توضیحات |
|
RUN |
سبز |
این کلید به منظور شروع و فعال کننده فرآیند شما کاربرد دارد. در صورت غیر فعال بودن این دکمه فرآیند شما غیر فعال می‌باشد. |
|
HZ |
سبز |
این کلید به معنای هرتز بوده و در صورت فعال بودن فرکانس خروجی را به شما نمایش می‌دهد. |
|
A |
سبز |
به کمک این کلید می‌توان جریان مصرفی اینورتر را نمایش داد. |
|
V |
سبز |
این کلید نمایش دهنده ولتاژ خروجی اینورتر می‌باشد. |
|
LOCAL
|
سبز |
فعال بودن این کلید امکان کنترل سرعت و فرامین از طریق صفحه کلید فراهم می‌کند. در صورت غیر فعال بودن این کلید کنترل سرعت و فرامین از کمک ترمینال‌های فرمان انجام می‌شود. در صورتی که این چراغ به حالت چشمک زن قرار بگیرد نشان دهنده ارتباط از طریق پورت سریال می‌باشد. |
تنظیم پارامترهای مهم واصلی درایو سانترنو
|
پارامتر |
مقدار اولیه |
توضیحات |
|
F0.00 |
0 |
این پارامتر به عنوان مرجع اصلی حرکت در درایو شناخته می‌شود. 0: با کمک صفحه کلید جهت اعمال فرمان حرکت و توقف استفاده می‌شود. 1: با استفاده ترمینال های فرمان ورودی می‌توان جهت اعمال دستورات اقدام کرد. 2: استفاده از پورت سریال -485RS جهت ورود دستورات به درایو |
|
F0.01 |
2 |
این پارامتر برای تنظیم مدهای کنترلی مورد استفاده قرار می‌گیرد. 0: sensor less flux vector control (SVC) 1: وکتور کنترل 2: V/F |
|
F0.02 |
1 |
این پارامتر به عنوان مرجع اصلی فرکانس ورودی به درایو شناخته می‌شوید. 0: با کمک شاسی‌های ▲ می‌توانید جهت افزایش دور موتور اقدام کنید. 1: استفاده از شاسی ▼ جهت کاهش دور موتور اقدام کنید. 2: با کمک ترمینال‌های ورودی AI1 می‌توانید جهت تغییر فرکانس اقدام کنید. 3: با کمک ترمینال‌های ورودی AI2 می‌توانید جهت تغییر فرکانس اقدام کنید. 5: جهت اعمال پالس می‌توانید از ترمینال X5 استفاده کنید. 6: Multi-Reference 7: PLC 8:PID 9: استفاده از پورت سریال RS-485 به عنوان کاهش یا افزایش دهنده دور موتور |
|
F0.07 |
50 |
فرکانس حد بالا |
|
F0.08 |
0 |
فرکانس حد پایین |
|
F0.09 |
50 |
ماکزیمم فرکانس |
|
F0.12 |
20 ثانیه |
مدت زمان افزایش شتاب ، جهت رسیدن به دور نامی از لحظه استارت موتور |
|
F.13 |
20 ثانیه | مدت زمان کاهش شتاب ، از لحظه اعمال فرمان توقف به موتور تا رسیدن به فرکانس صفر |
تنظیم پارامترهای موتوری
| پارامتر | توضیحات |
| F1.01 | توان نامی بر اساس پلاک موتور |
| F1.02 | فرکانس نامی بر اساس پلاک موتور |
| F1.03 | جریان بر اساس پلاک موتور |
| F1.04 | ولتاژ نامی بر اساس پلاک موتور |
| F1.05 | دور نامی بر اساس پلاک موتور |
تنظیم پارامتر استارت و ترمز
|
پارامتر |
مقدار پیش فرض |
توضیحات |
|
F2.00 |
0 |
در صورتی که این پارامتر غیر فعال یا 0 باشد استارت موتور با فرکانس اولیه اتفاق می‌افتد. ولی در زمانی که پارامتر فعال یا 1 باشد بررسی سرعت و شروع به حرکت با همان فرکانس می‌باشد. |
|
F2.01 |
0 هرتز |
این پارامتر مد استارت درایو که نشان دهنده فرکانس لحظه استارت می‌باشد. |
|
F2.08 |
0 |
پارامترF2.08 مد توقف درایو سانترنو که این توقف در حالت 0 با شیب کاهشی انجام می‌شود. در حالت 1 یا فعال بودن این پارامتر توقف موتور مشابه توقف با کنتاکتور عمل می‌کند. |
پارامتر ترمینال‌های ورودی دیجیتال چند منظوره
یکی از راه های آشنایی بیشتر با پارامترها و روش تنظیم آن‌ها مطالعه کاتالوگ و منوال درایو SINUS VEGA سانترنو که به شما کمک می‌کند در شناخت بهتر و کاربرد هر یک از پارمترها و همچنین روش تنظیم هرکدام در حالت مختلف درایو را به شما معرفی می‌کند. بنابراین برای دستیابی به اطلاعات بیشتر می‌توانید با مطالعه کاتالوگ و منوال به آن دست پیدا کنید.
|
پارامتر |
مقدار پیش فرض |
توضیحات |
|
F5.00 |
1 |
عملکرد ترمینال چند کاره X1 (0-50) |
|
F5.01 |
2 |
عملکرد ترمینال چند کاره X2 (0-50) |
|
F5.02 |
0 |
عملکرد ترمینال چند کاره X3 (0-50) |
|
F5.03 |
0 |
عملکرد ترمینال چند کاره X4 (0-50) |
|
F5.04 |
0 |
عملکرد ترمینال چند کاره X5 (0-50) |
|
F5.05 |
عملکرد ترمینال چند کاره X6 (0-50) | |
|
F5.06 |
عملکرد ترمینال چند کاره X7 (0-50) |
بررسی شکل موج کاهش و افزایش سرعت درایو SINUS VEGA

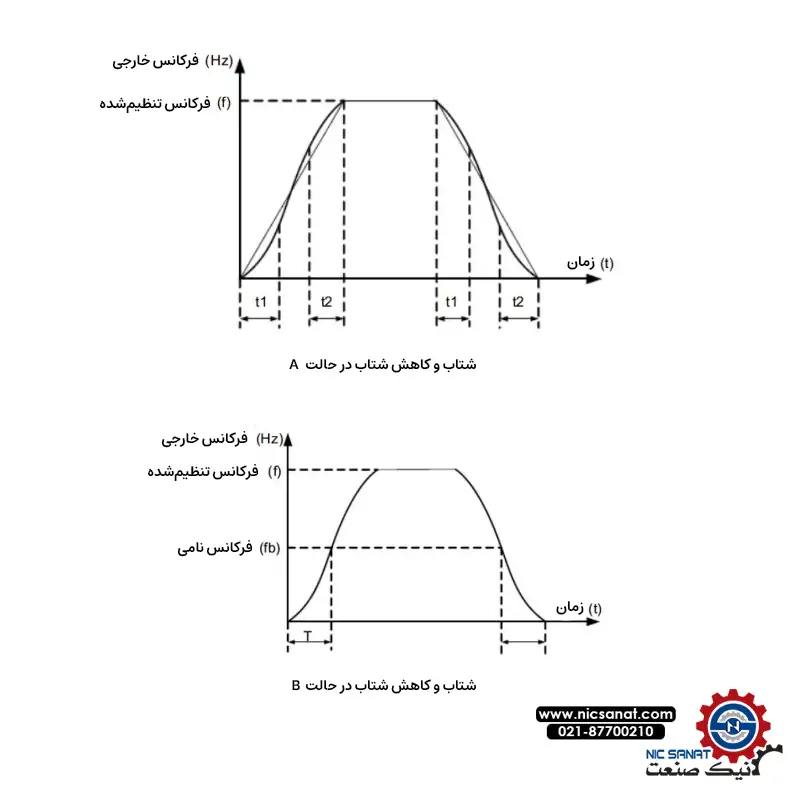

یکی از پارامترهای مهمی که بعد از خرید درایو سانترنو آن را مطابق با نیاز خود باید تنظیم کنید سرعت شتابگیری و کاهش آن می‌باشد. تنظیم این مورد باید با در نظر گرفتن تمامی کارایی و کاربرد شما صورت بپذیرد. اگر شتاب گیری کمتر یا بیشتر از زمان مناسب باشد می‌تواند به تجهیزات شما آسیب جدی وارد کند. در کاهش شتاب هم این قانون برقرار بنابراین برای انجام فرآیند تنظیم پارامتر از افراد متخصص این حوزه کمک بگیرید. شکل موج زیر نشان دهنده دو حالت مختلف شتابگیری به کمک فرکانس نامی و بدون اعمال آن می‌باشد.
جمع بندی
زمانی که درایو ولتاژ متناوب پس از قطع شدن دوباره روشن می‌شود فرکانس تنظیم شده به مقدار F0.04 باز می‌گردد. البته اگر در زمان قطقی برق اقدام به تنظیم فرکانس کنید این مقدار ذخیره می‌شود و دیگر به مقدار تنظیم شده در F0.04 باز نمی‌گردد. برای اطلاعات بیشتر می‌توانید با کارشناسان نمایندگی سانترنو در نیک صنعت در ارتباط باشید.
