تنظیم پارامتر اینورتر امرن
اینورتر امرن یکی از محصولات بسیار کاربردی که به منظور کنترل موتورهای الکتریکی سه فاز مورد استفاده قرار می‌گیرد. اصلی ترین مرحله برای راه‌اندازی و بهره‌برداری صحیح از اینورترها تنظیم پارامترهای آن می‌باشد. تنظیمات پارامترهای اینورتر به صورت کلی در همه سری ها مشابه یکدیگر اما می‌تواند با قابلیت و ویژگی‌های جدید در سری‌های مختلف تنظیمات کمی متفاوت تری در کارهای تخصصی داشته باشد. برای شروع تنظیم پارامترها باید از شناخت اینورتر امرن شروع کنیم. در صورتی که تنظیم پارامترهای درایو به درستی انجام نشود ممکن به دستگاه آسیب جدی وارد شود و نیاز به تعمیر اینورتر امرن افزایش پیدا کند.

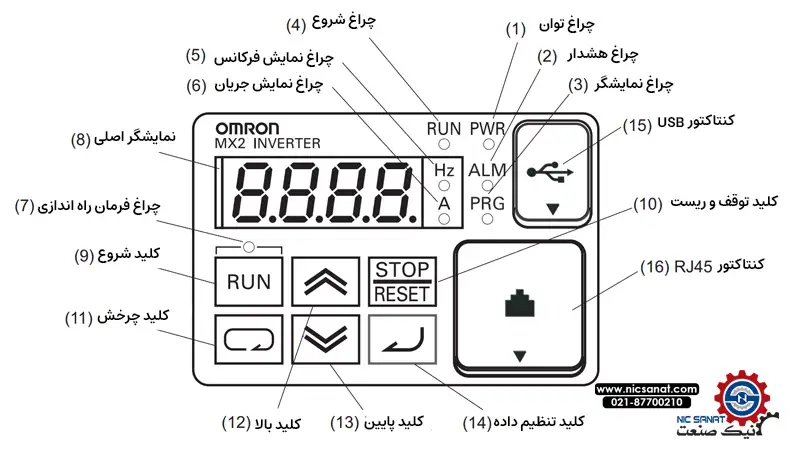

کیپد اینورتر امرن
| شماره | المان | توضیحات |
| 1 | چراغ توان | روشن بودن این چراغ به معنای فعالیت و روشن بودن اینورتر شما می‌باشد. |
| 2 | چراغ هشدار | در صورتی این چراغ قرمز رنگ فعال شود به معنای هشدار و خرابی در سیستم شما می‌باشد. |
| 3 | چراغ نمایشگر | با روشن شدن این چراغ سبز رنگ به کاربر پارامتر قابل تغییر را نشان می‌دهد. در صورتی که به حالت چشمک زن تغییر حالت بده یعنی با عدم تطابق در تنظیمات مواجه هستیم. |
| 4 | چراغ برنامه نویسی | روشن شدن چراغ سبز رنگ این چراغ به معنای راه اندازی و به حرکت در آوردن موتور الکتریکی می‌باشد. |
| 5 | چراغ نمایشگر فرکانس | در زمان نمایش دیتاهای فرکانس این چراغ سبز رنگ روشن می‌شود. |
| 6 | چراغ نمایشگر آمپر | در زمان نمایش دیتاهای جریان این چراغ سبز رنگ روشن می‌شود. |
| 7 | چراغ فرمان راه اندازی | این چراغ سبز به معنای فرمان راه اندازی به موتور الکتریکی می‌باشد. |
| 8 | چراغ سگمنت | این نمایشگر هر پارامتر ، مقادیر مانیتورینگ و سایر اطلاعات را نمایش می‌دهد. |
| 9 | کلید راه اندازی | کلید شروع به کار اینورتر که با زدن آن اینورتر و موتور شروع به کار خواهد کرد. |
| 10 | کلید توقف و شروع مجدد | با فشردن این کلید فرآیندهای در حال انجام به صورت کامل متوقف می‌شود. همچنین در صورت وقوع خطا می‌توان اینورتر را ریست کرد. |
| 11 | کلید CYCLE چرخه | وقتی حالت عملکرد (Function Mode) نمایش داده می‌شود: به ابتدای گروه تابع بعدی می‌رود. • وقتی داده‌ای نمایش داده می‌شود: تنظیم را لغو کرده و به کد تابع بازمی‌گردد. • در حالت تنظیم رقم به رقم: مکان‌نما را یک رقم به چپ حرکت می‌دهد. • اگر به مدت ۱ ثانیه نگه داشته شود، صرف‌نظر از نمایش فعلی، داده تابع d001 را نمایش می‌دهد |
| 12 | کلید حرکت بالا | به منظور پیمایش بین منوهای مختلف و افزایش مقادیر مورد استفاده قرار می‌گیرد. |
| 13 | کلید حرکت پایین | به منظور پیمایش بین منوهای مختلف و کاهش مقادیر مورد استفاده قرار می‌گیرد. |
| 14 | کلید تایید |
|
| 15 | کانکتور USB | اتصال کانکتور USBنوع mini-B برای استفاده در ارتباط با کامپیوتر. |
| 16 | کانکتور RJ45 | اتصال جک RJ45 برای اپراتور از راه دور. |
تنظیم پارامترهای اینورتر امرن
| پارامتر | نام پارامتر | توضیحات |
| d001 | نمایشگر فرکانس خروجی | نمایش لحظه‌ای فرکانس خروجی به موتور از ۰.۰۰ تا ۴۰۰.۰۰ هرتز اگر پارامتر β163 فعال (High) باشد، فرکانس خروجی (Φ001) می‌تواند با کلیدهای بالا/پایین همراه با نمایشگر d001 تغییر کند. |
| d002 | نمایشگر جریان خروجی | نمایش فیلتر شده‌ی جریان خروجی به موتور، دامنه از ۰.۰۰ تا ۹۹۹۹.۰۰ می‌باشد. |
| d003 | نمایشگر جهت چرخش | سه حالت مختلف نمایش: “FWD” حرکت به جلو “STOP”توقف “REV”حرکت معکوس (عقب) |
| d004 | نمایشگر مقدار بازخورد (فیدبک) PID | نمایش مقدار متغیر فرآیند PID مقیاس‌گذاری شده ضریب مقیاس A075 ، از 0.00 تا 999000.0 |
| d005 | نمایشگر ورودی چندمنظوره | نمایش وضعیت ترمینال‌های ورودی هوشمند |
| d006 | نمایشگر خروجی چندمنظوره | نمایش وضعیت ترمینال‌های خروجی هوشمند |
| d007 | نمایشگر فرکانس خروجی | نمایش فرکانس خروجی که بر اساس ضریب ثابت در پارامتر β086 مقیاس شده است. نقطه اعشار محدوده را نشان می‌دهد: از 0.00 تا 40000.0 |
| d008 | نمایشگر فرکانس واقعی | نمایش فرکانس واقعی، محدوده از -400.00 تا 400.00 |
| d009 | نمایشگر مقدار مرجع گشتاور | نمایش فرمان گشتاور، محدوده از -200 تا +200. |
| d010 | نمایشگر بایاس (Offset) گشتاور |
نمایش مقدار بایاس گشتاور، محدوده از -۲۰۰ تا +۲۰۰. |
| d012 | نمایشگر گشتاور خروجی | نمایش گشتاور خروجی، محدوده از -۲۰۰ تا +۲۰۰. |
| d013 | نمایشگر ولتاژ خروجی | ولتاژ خروجی به موتور، محدوده از ۰.۰ تا ۶۰۰.۰. |
| d014 | نمایشگر توان ورودی | نمایش توان ورودی، محدوده از ۰.۰ تا ۱۰۰.۰. |
| d015 | نمایشگر توان یکپارچه | نمایش وات‌ساعت اینورتر، محدوده از ۰.۰ تا ۹۹۹۹۰۰۰.۰. |
| d016 | کل زمان کارکرد |
نمایش کل زمان روشن بودن اینورتر در حالت RUN به ساعت. محدوده از ۰ تا ۹۹۹۹ / ۱۰۰۰ تا ۹۹۹۹ / ۱۰۰ تا ۹۹۹ (۱۰،۰۰۰ تا ۹۹،۹۰۰). |
| d017 | زمان مانیتور روشن بودن دستگاه | نمایش کل زمان روشن بودن اینورتر (تغذیه شده) به ساعت. محدوده از ۰ تا ۹۹۹۹ / ۱۰۰۰ تا ۹۹۹۹ / ۱۰۰ تا ۹۹۹ (۱۰,۰۰۰ تا ۹۹,۹۰۰). |
| d018 | نمایش دمای نهایی فن (فن موتور). | دمای پره خنک‌کننده، دامنه از -۲۰.۰ تا ۱۵۰.۰ درجه |
| d022 | نمایشگر ارزیابی عمر (مانیتور وضعیت عمر مفید دستگاه). | وضعیت عمر خازن‌های الکترولیتی روی برد مدار چاپی (PWB) و فن خنک‌کننده را نمایش می‌دهد. |
| d023 | شمارنده برنامه | دامنه از ۰ تا ۱۰۲۴ است. |
| d024 | شماره برنامه | دامنه از ۰ تا ۹۹۹۹ است. |
| d025 | مانیتور برنامه‌نویسی درایو (UM0) |
نتیجه اجرای برنامه‌نویسی درایو، دامنه: -۲۱۴۷۴۸۳۶۴۷ تا ۲۱۴۷۴۸۳۶۴۷ |
| d026 | مانیتور برنامه‌نویسی درایو (UM1) |
نتیجه اجرای برنامه‌نویسی درایو، دامنه: -۲۱۴۷۴۸۳۶۴۷ تا ۲۱۴۷۴۸۳۶۴۷ |
| d027 | مانیتور برنامه‌نویسی درایو (UM2) |
نتیجه اجرای برنامه‌نویسی درایو، دامنه: -۲۱۴۷۴۸۳۶۴۷ تا ۲۱۴۷۴۸۳۶۴۷ |
| d029 | مانیتور فرمان موقعیت | -268435455~+268435455 |
| d030 | مانیتور موقعیت فعلی | -268435455~+268435455 |
| d031 | ساعت | تنظیم تاریخ و ساعت برای اپراتور دیجیتال LCD |
| d050 | مانیتور دوگانه | دو داده‌ی متفاوت که در پارامترهای b160 و b161 تنظیم شده‌اند را نمایش می‌دهد. |
| d060 | مد اینورتر | حالت فعلی انتخاب‌شده اینورتر را نمایش می‌دهد: IM موتور القایی ، PM موتور مغناطیس دائم |
جمع بندی
پارامترهای که در بالا به آن‌ها پرداختیم مقادیر اولیه هستند که باید مورد تنظیم قرار گیرد. این مقادیر باید توسط افراد متخصص این حوزه انجام شود تا آسیبی به دیگر تجهیزات اتوماسیون وارد نشود. به غیر از پارامترهای که گفته شده‌اند پارامترهای بسیار بیشتر وجود دارد که باید بعد از خرید اینورتر امرن با توجه به نیاز مجموعه نسبت به تنظیم آن‌ها اقدام کنید. برای دریافت مشاوره می‌توانید با کارشناسان نیک صنعت در تماس باشید.
