تنظیم پارامتر درایو SG10 سانترنو
درایو SG10 از برند سانترنو یک درایو بسیار کاربردی می‌باشد که برای کاربری‌های ساده و اقتصادی و کنترل سرعت موتورهای القایی در کاربردهای سبک صنعتی و عمومی مانند فن ، پمپ ، نوار نقاله و انواع کمرسورها مورد استفاده قرار می‌گیرد. این درایو‌ها از کیفیت ساخت خوبی برخودار هستند و در صورت استفاده در رنج‌‍‌های تعریف شده از طول عمر مناسبی برخودار هستند. در ادامه بیشتر با تنظیم پارامترهای این درایو آشنا می‌شویم.
|

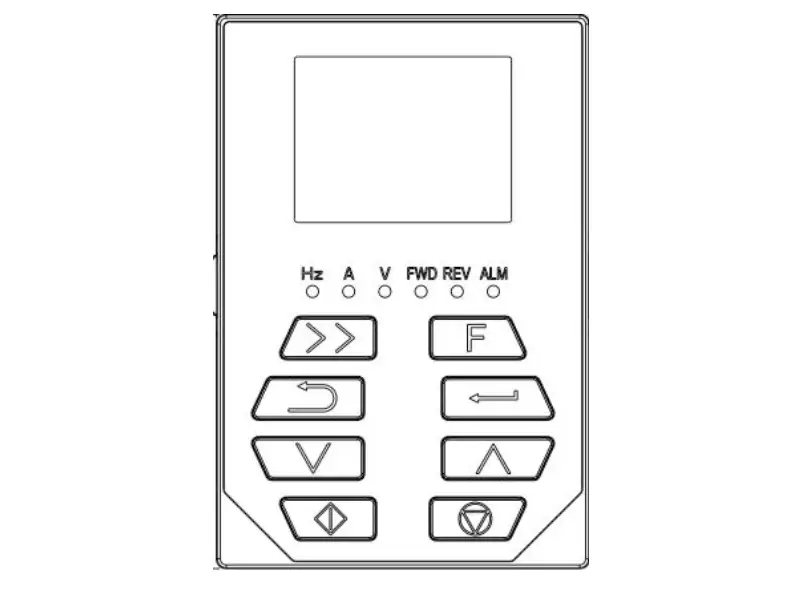

کلید |
نام کلید |
توضیح عملکرد |
 |
کلید ورود به منوی تنظیمات |
به کمک این کلید می‌توان به قسمت تنظیمات وارد ، خارج و یا تغییرات پارامتر را اعمال کرد. |
 |
کلید تایید |
این کلید فرآیند ورود و تنظیم پارامترها را انجام می‌دهد. |
 |
کلید افزایش |
برای افزایش مقادیر پارامترها از این کلید استفاده می‌شود. |
 |
کلید کاهش |
به منظور کاهش مقادیر پارامترها از این کلید استفاده می‌کنیم. |
 |
کلید شیفت |
این کلید کمک زیادی در انتخاب بیت تغییر پارامتر و نمایش محتوا می‌کند. |
 |
کلید شروع |
به منظور آغاز فرآیند باید این کلید را فشار داد. |
 |
کلید توقف و راه اندازی مجدد |
در صورت احتیاج به توقف باید از این کلید استفاده کنید. در ضمن این کلید توانایی راه‌اندازی مجدد سیستم را دارد. |
 |
کلید چند حالته |
این سوییچ وظیفه انتخاب عملکرد را برعهده دارد. |
توضیح نشانگرهای درایو SG10
|
نشانگر |
توضیح عملکرد |
|
REV |
روشن بودن چراغ نشان دهنده عملکرد در جهت معکوس می‌باشد. |
|
FWD |
در صورت عملکرد در جهت مستقیم این چراغ روشن می‌ماند |
|
ALM |
چشمک زن بودن این چرا بیان گر وضعیت خطا در سیستم می‌باشد. |
|
Hz |
فرکانس |
|
A |
جریان |
|
V |
ولتاژ |
توضیح ترکیب نشانگرهای درایو
|
نشانگر |
توضیح عملکرد |
واحد اندازه گیری |
|
Hz+A |
نشان دهنده سرعت موتور |
r/min |
|
A+V |
زمان برحسب ثانیه |
ثانیه |
|
Hz+V |
درصد واقعی مقدار |
درصد |
|
Hz+A+V |
دما |
سانتی گراد |
بازنشانی خطا
پس از بروز خطا در اینورتر دستگاه اطلاعات مربوط به خطا را به نمایش می‌گذارد. کاربر می‌تواند به کمک کلید STOP/RESTART از طریق صفحه کلید یا به کمک عملکرد ترمینال خطا موجود در سیستم را بازنشانی کند. پس از بازنشانی خطا و یا به عبارت دیگر از بین رفتن خطا اینورتر در وضعیت آماده به کار قرار می‌گیرد. توجه داشته باشید اگر خطا اینورتر برطرف نشود و درایو در این حالت باقی بماند اینورتر در وضعیت حفاظتی باقی می‌ماند و امکان اجرای اینورتر وجود نخواهد داشت.
