تنظیم پارامتر درایو اشنایدر
تنظیم پارامتر به معنی ورود و یا تغییر اطلاعات درایو می‌باشد تا این تجهیزات با توجه به نیاز ما و به صورت کاملا ایده‌آل به فعالیت بپردازد. درایوها مانند یک کامپیوتر کوچک می‌باشند که دستورات را از پارامترها می‌گیرند. به عبارت دیگر پارامترها یک دستور یا قانون برای درایو اشنایدر تعریف می‌کنند. به کمک این پارامتردهی ها می‌توان تعیین کرد که چطور موتور را روشن و خاموش کرد ، موتور با چه سرعتی در چرخش باشد ، چه مقدار ولتاژ و فرکانس به موتور وارد شود ، تعیین عملکرد ورودی و خروجی‌ها و از چه نوع حفاظتی استفاده شود. در ضمن برای ورود پارامترهای موتور باید به این موضوع که هر پارامتر در موتور چه نقشی دارد باید توجه ویژه‌ای کرد. در صورت عدم توجه به این موضوع می‌تواند آسیب‌های زیادی به تجهیزات وارد کند و نیاز به تعمیر درایو اشنایدر نیز به شکل چشمگیری افزایش پیدا کند. درادامه بیشتر باید با هر یک از این پارامترها آشنا می‌شویم.
کی پد درایو اشنایدر
در درایوهای اشنایدر ممکن است از نظر ظاهری اینورترها در سری‌های گوناگون متفاوت باشند. در ضمن ممکن به دلیل کاربری‌های متفاوتی که هر یک از سری درایوهای اشنایدر دارند یک سری قابلیت و ویژگی اضافه تر و یا کمتر داشته باشد با این وجود کی پدهایی که در ادامه به معرفی آن می‌پردازیم تقریبا در تمامی سری‌ها عملکردی یکسان دارد. خرید درایو اشنایدر یک انتخاب بسیار هوشمندانه برای صنایعی است که نیاز به قابلیت‌های گوناگون دارند.

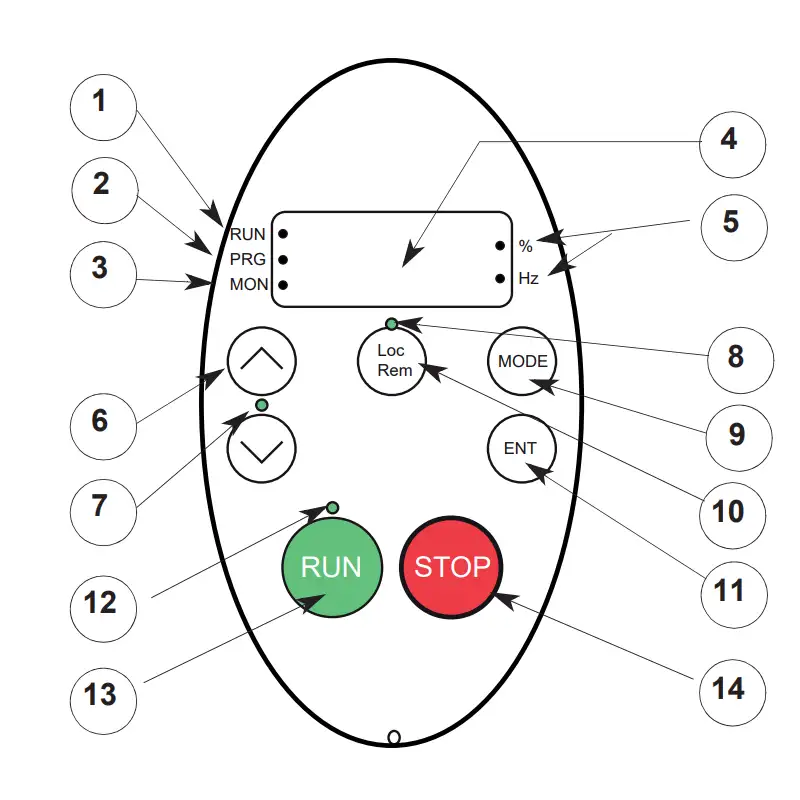

صفحه کلید اشنایدر
|
ردیف |
کلیدهای درایو اشنایدر |
توضیحات |
|
1 |
چراغ شروع یا RUN LED |
|
|
2 |
چراغ PRG |
|
|
3 |
چراغ MON |
|
|
4 |
نمایش واحد UNIT |
همان طور که نام این چراغ مشخصه برای نمایش انواع واحدها مورد استفاده قرار می‌گیرد. به عبارت ساده‌تر این قسمت تمامی اطلاعات به شما نشان می‌دهد و ما عنوان نمایشگر اصلی نیز آن را می‌شناسیم. |
|
5 |
چراغ واحد نمایش |
|
|
6 |
کلید بالا و پایین |
با توجه به نیاز خود میتوانید از این دو کلید کاربردی استفاده کنید.
|
|
7 |
چراغ بالا و پایین |
در صورت و زمانی که فلش‌های ناوبری در حال کنترل مرجع سرعت هستند این کلید روشن و خاموش می‌شود. |
|
8 |
چراغ Loc/Rem |
این چراغ در صورتی که حالت local انتخاب شده باشد روشن می‌شود. |
|
9 |
کلید MOD |
با فشردن این کلید به حالت ترمینال نمایش گرافیکی وارد می‌شوید. به غیر از این کلید به عنوان نمایش سه حالت مورد استفاده قرار می‌گیرد.
همچنین می‌توان از این کلید برای بازگشت به منوی قبلی نیز استفاده کرد. |
|
10 |
کلید LOC/REM |
از این کلید به عنوان ابزاری بسیار خوب برای جابجایی بین حالت‌های محلی و راه دور مورد استفاده قرار می‌گیرد. |
|
11 |
کلید ENT |
کلید ENTER به عنوان یک کلید برای نمایش پارامتر یا ذخیره‌سازی مقادیر تغییر یافته مورد استفاده قرار می‌گیرد. |
|
12 |
چراغ RUN |
با فشار دادن کلید RUN این چراغ روشن می‌شود و به نمایش گذاشته می‌شود. |
|
13 |
کلید شروع یا RUN |
این کلید در زمانی که چراغ RUN روشن باشد با فشردن آن می‌توان درایو را راه اندازی کرد. |
|
14 |
کلید توقف یا STOP |
این کلید توانایی انجام دو کار اصلی توقف عملیات یا بازنشانی به تنظیمات کارخانه را دارد. البته در سری های مختلف درایو اشنایدر ممکن برای عملیات ریست کلید جداگانه در نظر گرفته شود.
|
پارامترهای درایو اشنایدر
| پارامتر | توضیح |
| AU1 | تنظیم خودکار رمپ |
| AU4 | برنامه‌نویسی ماکرو |
| FNSL | انتخاب عملکرد خروجی آنالوگ |
| FN | مقیاس‌بندی خروجی آنالوگ |
| TYP | پارامتر ریست |
| FR | فرمان جهت چرخش موتور در حالت محلی |
| FC | مرجع سرعت در حالت محلی |
| LL | سرعت پایین |
| OLN | ویژگی‌های اضافه‌بار موتور |
| Sr1 | سرعت از پیش تنظیم‌شده 1 |
| Sr2 | سرعت از پیش تنظیم‌شده 2 |
| Sr3 | سرعت از پیش تنظیم‌شده 3 |
| Sr4 | سرعت از پیش تنظیم‌شده 4 |
| Sr5 | سرعت از پیش تنظیم‌شده 5 |
| Sr6 | سرعت از پیش تنظیم‌شده 6 |
| Sr7 | سرعت از پیش تنظیم‌شده 7 |
| F100 | خروجی رله – رسیدن به سطح فرکانس 1 |
| F101 | خروجی رله – رسیدن به سطح فرکانس 2 |
| F102 | باند تشخیص رسیدن به فرکانس |
| F108 | عملکرد منطقی همیشه فعال 1 |
| F109 | عملکرد ورودی VIA (انتخاب آنالوگ یا منطقی) |
| F110 | عملکرد منطقی همیشه فعال 2 |
| F111 | عملکرد ورودی منطقی F |
| F112 | عملکرد ورودی منطقیR |
| F113 | عملکرد ورودی منطقی RES |
| F118 | عملکرد ورودی منطقیVIA |
| F130 | عملکرد اصلی رله RY-RC |
| F132 | عملکرد رله FL |
| F137 | عملکرد ثانویه رله RY-RC |
| F139 | انتخاب منطق عملکرد رله RY-RC |
| F167 | دامنه تشخیص تطابق فرمان فرکانس |
| F200 | تغییر مرجع سرعت خودکار/دستی |
| F201 | سطح مرجع سرعت VIA 1 |
| F202 | سطح فرکانس خروجی VIA 1 |
| F203 | سطح مرجع سرعت VIA 2 |
| F207 | منبع ثانویه مرجع سرعت در حالت راه دور |
| F210 | سطح مرجع سرعت VIB 1 |
| F211 | سطح فرکانس خروجی VIB 1 |
| F212 | سطح مرجع سرعت VIB 2 |
| F240 | فرکانس شروع خروجی |
| F241 | فرکانس شروع به کار |
| F242 | هیسترزیس فرکانس شروع به کار |
| F250 | فرکانس شروع ترمز DC |
| F251 | سطح جریان ترمز DC |
| پارامتر | توضیح |
| F252 | زمان ترمز DC |
| F256 | عملیات خواب/بیداری |
| F264 | زمان پاسخ ورودی منطقی سرعت+ |
| F265 | گام‌های فرکانس سرعت+ |
| F266 | زمان پاسخ ورودی منطقی سرعت- |
| F267 | گام‌های فرکانس سرعت – |
| F268 | فرکانس اولیه سرعت مثبت/منفی |
| F269 | بازنشانی فرکانس اولیه سرعت مثبت/منفی |
| F270 | میانگین فرکانس پرش1 |
| F271 | پهنای باند فرکانس پرش 1 |
| F272 | میانگین فرکانس پرش 2 |
| F273 | پهنای باند فرکانس پرش 2 |
| F274 | میانگین فرکانس پرش3 |
| F275 | پهنای باند فرکانس پرش 3 |
| F294 | فرکانس سرعت اجباری |
| F295 | انتقال بدون ضربه از کنترل راه دور به کنترل محلی |
| F301 | حالت Catch on the Fly ( قفل‌گیری در حین حرکت) |
| F302 | قطع فاز ورودی |
| F305 | حفاظت در برابر خطای افزایش ولتاژ (اور ولتاژ) |
| F307 | اصلاح ولتاژ تغذیه و محدودیت ولتاژ موتور |
| F311 | فرمان جهت چرخش موتور |
| F312 | حالت تصادفی فرکانس سوئیچینگ |
| F316 | حالت کنترل فرکانس سوئیچینگ |
| F320 | ضریب افت |
| F323 | باند گشتاور غیرحساس به افت |
| F359 | زمان انتظار کنترل PID |
| F360 | فعال‌سازی کنترل PID |
| F362 | ضریب تناسبی PID |
| F363 | ضریب انتگرالی PID |
| F366 | ضریب مشتق‌گیر PID |
| F400 | فعال‌سازی تنظیم خودکار |
| F401 | جبران لغزش |
| F418 | ضریب بهره حلقه فرکانس |
| F419 | پایداری حلقه فرکانس |
| F470 | شیفت ورودی آنالوگ VIA |
| F471 | ضریب ورودی آنالوگ VIA |
| F472 | شیفت ورودی آنالوگ VIB |
| F473 | ضریب ورودی آنالوگ VIB |
| F482 | فیلتر مهار نویز خط برق |
| F483 | ضریب مهارکننده نویز خط |
| F484 | ضریب تنظیم تغذیه برق |
| F485 | ضریب کنترل پیشگیری از توقف 1 |
| F492 | ضریب کنترل پیشگیری از توقف 2 |
| F495 | ضریب تنظیم حداکثر ولتاژ |
| F496 | ضریب تنظیم تغییر شکل موج |
| F502 | الگوی شتاب/کاهش سرعت 1 |
| F503 | الگوی شتاب/کاهش سرعت2 |
| F504 | انتخاب الگوی شتاب/کاهش سرعت (تغییر رمپ) |
| F505 | فرکانس سوئیچ تغییر الگوی شتاب/کاهش سرعت |
| F506 | حد پایین الگوی S شتاب/کاهش سرعت |
| F507 | حد بالای الگوی S شتاب/کاهش سرعت |
| F602 | حافظه خطای درایو |
| F603 | حالت توقف در اثر خطای خارجی |
| F604 | زمان ترمز DC در اثر خطای خارجی |
| F605 | حالت تشخیص قطع فاز خروجی |
| F607 | زمان اضافه‌بار موتور |
| F608 | حالت تشخیص قطع فاز ورودی |
| F609 | پهنای باند سطح تشخیص عدم بار |
| F610 | انتخاب خطا/هشدار کم‌بار |
| F611 | سطح تشخیص کم‌بار |
| F612 | زمان تشخیص کم‌بار |
| F613 | حالت تشخیص اتصال کوتاه خروجی |
| F615 | انتخاب خطا/هشدار اضافه‌گشتاور |
| F616 | سطح تشخیص اضافه‌گشتاور |
| F618 | زمان تشخیص اضافه‌گشتاور |
| F619 | پهنای باند سطح تشخیص اضافه‌گشتاور |
| F621 | تنظیم هشدار زمان کارکرد |
| F627 | حالت عملکرد خطای کاهش ولتاژ |
| F632 | حافظه اضافه‌بار موتور |
| F633 | از دست دادن سیگنال آنالوگ VIA |
| F634 | دمای محیط برای هشدار سرویس درایو |
| F645 | فعال‌سازی حفاظت حرارتی موتور PTC |
| F646 | مقدار مقاومت PTC |
| F650 | فعال‌سازی سرعت اجباری |
| F691 | شیب خروجی آنالوگ |
| F692 | بایاس خروجی آنالوگ |
| F700 | قفل پارامتر |
| F701 | نمایش ترمینال گرافیکی: واحدهای درصد (%) یا آمپر/ولت (A/V) |
| F702 | ضریب تبدیل نمایش فرکانس سفارشی |
| F703 | انتخاب واحد تبدیل آزاد فرکانس |
| F706 | بایاس تبدیل نمایش فرکانس سفارشی |
| F707 | تغییرات مرحله‌ای مرجع سرعت در حالت محلی |
| F708 | وضوح نمایش فرکانس در ترمینال نمایش گرافیکی |
| F710 | مقدار پیشفرض نمایش عملیاتی ترمینال گرافیکی |
| F721 | نوع توقف موتور در حالت محلی |
| F730 | غیرفعال‌سازی کلیدهای تغییر مرجع سرعت در ترمینال نمایش گرافیکی |
| F732 | غیرفعال‌سازی کلید محلی/راه دور در ترمینال نمایش گرافیکی |
| F733 | غیرفعال‌سازی کلیدهای RUN و STOP ترمینال نمایش گرافیکی در حالت محلی |
| F734 | فعال یا غیرفعال کردن عملکرد توقف اضطراری محلی |
| F735 | غیرفعال‌سازی عملکرد ریست خطا در ترمینال نمایش گرافیکی |
| F738 | نمایش زیرمنوی AUF |
| F748 | حافظه مصرف انرژی انباشته شده |
| F800 | نرخ انتقال داده (بیت بر ثانیه) |
| F801 | بیت توازن |
| F802 | آدرس |
| F803 | زمان اتمام |
| F829 | پروتکل |
| F851 | تنظیم خطای ارتباطات |
| F856 | تعداد قطب‌های موتور برای ارتباطات |
| F870 | نوشتن بلوک داده 1 |
| F871 | نوشتن بلوک داده2 |
| F875 | خواندن بلوک داده 1 |
| F876 | خواندن بلوک داده2 |
| F877 | خواندن بلوک داده3 |
| F878 | خواندن بلوک داده4 |
| F879 | خواندن بلوک داده5 |
| F880 | یادداشت‌های آزاد |
| F890 | پارامتر گزینه1 |
| F891 | پارامتر گزینه2 |
| F892 | پارامتر گزینه3 |
| F893 | پارامتر گزینه4 |
| F894 | پارامتر گزینه5 |
| F895 | پارامتر گزینه6 |
| F896 | پارامتر گزینه7 |
| F910 | سطح جریان تشخیص لغزش موتور مغناطیس دائم |
| F911 | زمان تشخیص لغزش موتور مغناطیس دائم |
| F912 | ضریب تنظیم گشتاور سرعت بالا موتور مغناطیس دائم |
جمع بندی
به زبان بسیار ساده‌تر انجام تنظیم پارامترها درایو اشنایدر مانند تنظیمات گوشی تلفن همراه شما می‌باشد. این شما هستید که تصمیم می‌گیرید که چگونه و به چه صورت گوشی شما زنگ بزند ، به اینترنت متصل باشد ، بلوتوث آن روشن باشد و… تنظیم پارامترها در درایو نیز دقیقا همین کار را انجام می‌دهد. به عبارت دیگر تنظیم پارامتر به معنی تعریف دقیق دستورات به درایو در حقیقت این شما هستید که با توججه به نیاز خود تصمیم می‌گیرید که موتور چگونه کار کند ، فرمان و دستورات را از کجا دریافت کند و چه نوع حفاظتی داشته باشد. برای تهیه و استفاده از این ابزار میتوانید به نمایندگی اشنایدر مراجعه کنید. برای دریافت اطلاعات بیشتر با کارشناسان نیک صنعت در تماس باشید.
