تنظیم پارامتر درایو دانفوس

درایو دانفوس یک مدل و نوع از درایوهای AC که به منظور کنترل سرعت و گشتاور موتورها مورد استفاده قرار می‌گیرد. برای راه‌اندازی بهینه درایو باید پارامترهای این ابزار کاربردی به صورت دقیق با توجه به نیاز شما تنظیم شوند. برای تنظیم پارامترهای اینورتر دانفوس باید یکی از روش‌های صفحه کلید ، نرم‌افزار دانفوس و از راه دور به کمک شبکه صنعتی انجام شود. البته رایج‌ترین روش برای تنظیم پارامترها استفاده از صفحه کلید یا به عبارت دیگر کی پد آن می‌باشد. سازندگان درایو دانفوس همه پارامترهای خود را به صورت دسته بندی شده ایجاد کرده‎‌اند به طور مثال

گروه 0 : پارامترهای اصلی برای راه‌اندازی سریع را در خود قرار داده‌اند.

گروه 1 : تنظیمات دقیق پارامترهای مهمی مانند ولتاژ ، جریان ، مقاومت استاتور و… در این گروه قرار دارد.

گروه 2 : برای انجام تنظیمات ورودی و خروجی‌های اینورتر دانفوس باید به بخش مراجعه کنید.

گروه 3 : این گروه از پارامترهای درایو دانفوس برای تنظیم مرجع سرعت با کمک حداقل و حداکثر فرکانس می‌باشد.

گروه 4 : زمان شتابگیری و همچنین کاهش سرعت در گروه قرار دارد.

گروه 5 : گروه پنجم از مجموعه پارامترهای درایو دانفوس مربوط به تنظیمات ترمز و کنترل ترمز می‌باشد.

گروه 6 : در این قسمت شما توانایی انتخاب منبع دستورات و فرمان‌ها را دارید.

البته گروه بندی پارامترهای اینورتر دانفوس با توجه به مدل دستگاه می‌تواند کمی متفاوت باشد به همین دلیل برای اطلاع دقیق‌تر بعد از خرید درایو دانفوس به دفترچه راهنمای خود مراجعه نمایید.

کی پد اینورتر دانفوس

همانطورکه بیشتر نیز به آن پرداختیم روش تنظیمات پارامترهای اینورتر دانفوس به کمک کی پد با صفحه کلید مخصوصا در ایران طرفداران زیادی دارد. به همین در ادامه این متن به شرح صفحه کلید و وظیفه‌ای که هر کلید برعهده دارد می‌پردازیم. البته به این موضوع که تنظیمات باید توسط افراد متخصص انجام شود نیز دقت داشته باشید. در صورت عدم توجه به این موضوع دستگاه شما دچار آسیب شده و نیاز به تعمیر درایو دانفوس افزایش پیدا می‌کند.

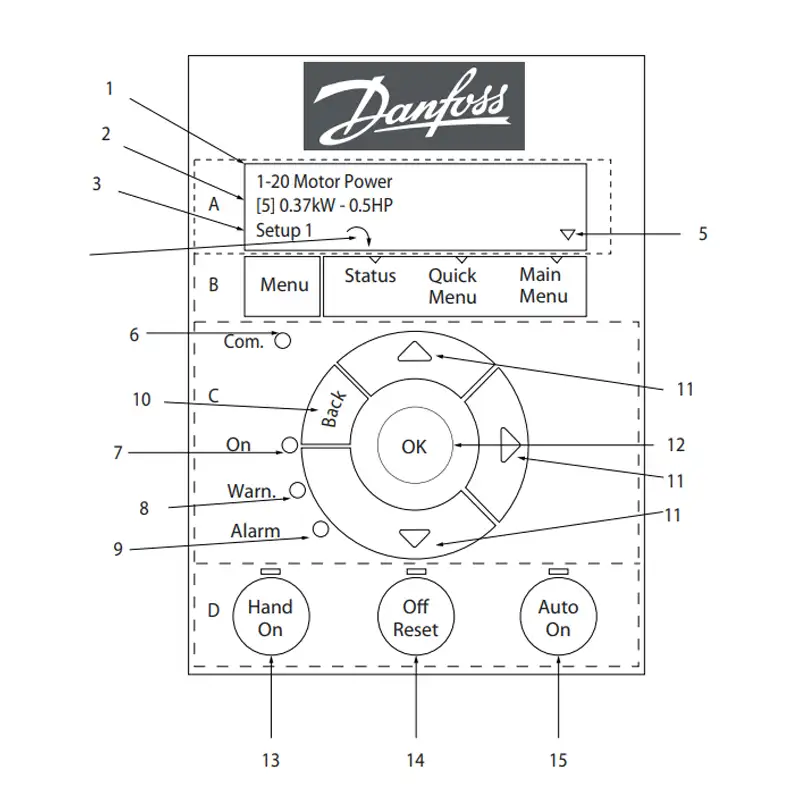

صفحه کلید درایو دانفوس
شماره توضیحات
1 شماره و اسم پارامتر
2 مقدار پارامتر
3 این قسمت در واقع نشان دهنده فعال بودن تنظیمات مربوط به ویرایش می‌باشد. توجه داشته باشید اگر هردو تنظیمات فعال و ویرایش یکی باشند درواقع این تنظیمات برروی تنظیمات کارخانه قرار دارد. در صورتی دو تنظیمات با یکدیگر متفاوت باشند هر دو عدد در نمایشگر نمایش داده می‌شوند. اگر شماره‌ای به شکل چشمک زن ظاهر شود نشان دهنده فعال بودن ویرایش در اینورتر می‌باشد.
4 این قسمت در نمایش نشان دهنده جهت چرخش موتور الکتریکی می‌باشد. این نشان به شکل یک فلش کوچک در جهت ساعتگرد و پادساعتگرد می‌باشد. به عبارت ساده‌تر راستگرد یا چپگرد بودن موتور را مشخص می‌کند.
5 این مثلث کوچک نشان دهنده LCP می‌باشد به عبار ساده‌تر این المان وضعیت منوی سریع یا اصلی را به نمایش می‌گذارد.
6 این چراغ با نام COM شناخته می‌شود در صورتی که این چراغ به حالت چشمک زن قرار بگیرد نشان می‌دهد که ارتباط با یاس برقرار شده است.
7 در صورتی که چراغ این بخش به رنگ سبز باشد به معنای فعال بودن بخش کنترل اینورتر می‌باشد.
8 اگر در زمان روشن بودن چراغ رنگ آن زرد باشد علامت و نشان دهنده هشدار می‌باشد.
9 رنگ قرمز در این درایو معنای بروز مشکل و خطا در درایو دانفوس می‌باشد.
10 این کلید به عنوان یک وسیله ی ناوربری برای انجام عملیات بازگشت می‌باشد.
11 کلید جهت های  مختلف برای جابجایی بین گروه‌های پارامتر ، پارامترها و داخل پارامترها مورد استفاده قرار می‌گیرد و در ضمن این ابزار برای تنظیم مرجع محلی مورد استفاده قرار می‌گیرد.
12 برای انتخاب یک پارامتر و همچنین تایید تغییرات تنظیمات پارامترها کلید OK مورد استفاده قرار می‌گیرد.
13  کلید فعال سازی حالتی دستی که به کمک آن می‌توانید موتور را راه‌اندازی و در ضمن کنترل فرکانس درایو را از طریق LCP فعال کنید.
14 دکمه خاموش / ریست تمامی فعالیت های در حال انجام را متوقف می‌کند همچنین با کمک این کلید و وجود آلارم می‌توان این خطاها را ریست کرد.
15 این کلید به منظور فعال سازی کنترل خودکار می‌باشد. فرکانس درایو دانفوس به کمک ترمینال‌های  کنترلی یا ارتباط سریال کنترل می‌باشد.

تنظیم فرکانس در اینورتر دانفوس

در موتورهای القایی، سرعت موتور رابطه مستقیمی با فرکانس منبع تغذیه دارد. درواقع با تغییر فرکانس خروجی اینورتر، می‌توان سرعت دوران موتور را کنترل کرد. تنظیم فرکانس در اینورتر دانفوس می‌تواند به روش‌های مختلفی انجام شود، نکته قابل توجه در همه این روش‌ها، دقت در انتخاب صحیح پارامترها می‌باشد. در ادامه روش‌های انتخاب دقیق پارامتر در اینوترهای دانفوس را معرفی می‌کنیم.

تنظیم از روی پنل

اگر می‌خواهید مستقیما از روی صفحه اینورتر، فرکانس را تنظیم کنید، طبق تصویر بالا مراحل زیر را انجام دهید.

  • دکمه hold on و یا 13 را فشار دهید تا اینورتر در حالت دستی قرار بگیرد.
  • سپس با استفاده از دکمه‌های 11، مقدار فرکانس را افزایش و یا کاهش دهید.
  • مقداری که نمایش داده می‌شود بر صفحه کیپد، همان فرکانس خروجی موتور است.
  • دکمه‌ی Start را فشار دهید تا موتور با فرکانس تنظیم‌شده شروع به کار کند.

تنظیم محدوده فرکانس

برای جلوگیری از افزایش بیش از حد سرعت، بهتر است حداقل و حداکثر فرکانس را در تنظیمات، محدود نمایید. برای تنظیم بازه مجاز تغییر فرکانس، به منو پارامترها مراجعه کرده و طبق جدول زیر تنظیم نمایید.

گزینه عملکرد / توضیح
[0] 1.0 کیلوهرتز
[1] 1.5 کیلوهرتز — مقدار پیش‌فرض برای محدوده توان 355 تا 1200 کیلووات (500 تا 1600 اسب‌بخار)، ولتاژ 690 ولت
[2] 2.0 کیلوهرتز — مقدار پیش‌فرض برای محدوده توان 250 تا 800 کیلووات (350 تا 1075 اسب‌بخار)، 400 ولت و 37 تا 315 کیلووات (50 تا 450 اسب‌بخار)، 690 ولت
[3] 2.5 کیلوهرتز
[4] 3.0 کیلوهرتز — مقدار پیش‌فرض برای محدوده توان 18.5 تا 37 کیلووات (25 تا 50 اسب‌بخار)، 200 ولت و 37 تا 200 کیلووات (50 تا 300 اسب‌بخار)، 400 ولت
[5] 3.5 کیلوهرتز
[6] 4.0 کیلوهرتز — مقدار پیش‌فرض برای محدوده توان 5.5 تا 15 کیلووات (7.5 تا 20 اسب‌بخار)، 200 ولت و 11 تا 30 کیلووات (15 تا 40 اسب‌بخار)، 400 ولت
[7] 5.0 کیلوهرتز — مقدار پیش‌فرض برای محدوده توان 0.25 تا 3.7 کیلووات (0.34 تا 5 اسب‌بخار)، 200 ولت و 0.37 تا 7.5 کیلووات (0.5 تا 10 اسب‌بخار)، 400 ولت
[8] 6.0 کیلوهرتز
[9] 7.0 کیلوهرتز
[10] 8.0 کیلوهرتز
[11] 10.0 کیلوهرتز
[12] 12.0 کیلوهرتز
[13] 14.0 کیلوهرتز
[14] 16.0 کیلوهرتز



تنظیمات درایو دانفوس برای آسانسور

در سیستم‌های آسانسور، کنترل نرم و دقیق حرکت موتور اهمیت زیادی دارد؛ زیرا باید حرکت بدون لرزش، بی‌صدا و ایمن انجام شود. هدف از انجام این کار اطمینان از عملکرد ترمز الکتریکی در هنگام توقف اضطراری، کنترل دقیق سرعت و شتاب‌گیری و همچنین ترمز مکانیکی به صورت هماهنگ با درایو عمل کند. در ادامه به مراحل اصلی تنظیم درایو دانفوس در آسانسور می‌پردازیم.

تنظیم مشخصات موتور

برای عملکرد صحیح موتور و درایو در آسانسورها، باید اطلاعات موتور را وارد پارامترهای اصلی درایو کنید. این اطلاعات معمولا روی پلاک موتور نوشته شده است. پس از وارد نمودن این اطلاعات، بهتر است یک بار درایو را خاموش و روشن کنید تا مقادیر ثبت شوند.

مشخصه

پارامتر

توضیح

توان موتور (kW)

P1-20

مطابق پلاک موتور

جریان نامی

P1-24

مقدار درج‌شده روی پلاک

ولتاژ نامی

P1-22

معمولاً 380V

فرکانس نامی

P1-23

معمولاً 50Hz

سرعت موتور (RPM)

O1-25

مثلاً 1440 rpm

انتخاب نوع کنترل

در آسانسورهای گیربکسی معمولا از کنترل V/F اینورتر استفاده می‌شود. اما آسانسورهای گیرلس از کنترل برداری یا کنترل حلقه‌بسته بهره می‌گیرند. در صورت استفاده از انکودر، باید ورودی انکودر را نیز فعال نمایید.

  • اگر موتور گیربکسی باشد: P1-29=0
  • اگر موتور گیرلس باشد: P1-29=1

تنظیم شتاب و کاهش سرعت

برای حرکت نرم کابین آسانسور، پارامترهای زیر باید به درستی تنظیم شوند تا از شوک حرکتی در زمان استارت و استپ، جلوگیری شود.

  • زمان شتاب‌گیری (Acceleration Time): 1 تا 3 ثانیه P3-41, P3-51, P3-61 =
  • زمان کاهش سرعت (Deceleration Time): 1 تا 2 ثانیه P3-42, P352, P3-61 =

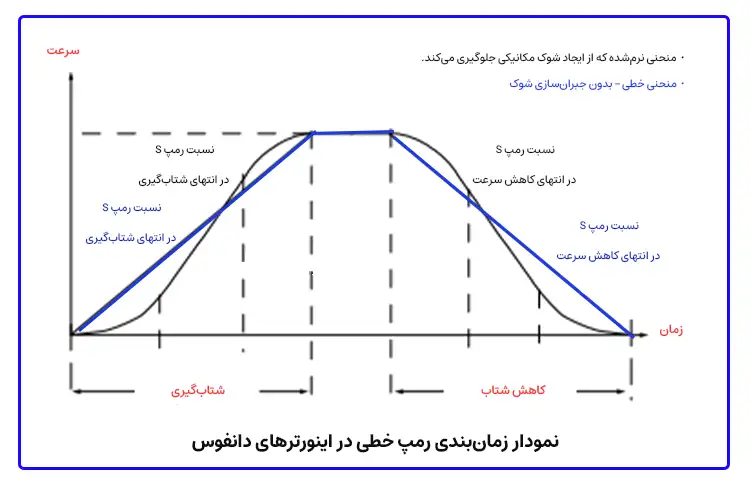

نمودار زمان‌بندی رمپ خطی در درایوهای دانفوس

تنظیم فرکانس پایه و حداثر سرعت

در موتورهای آسانسوری، ترمز مکانیکی باید با تاخیر مناسب نسبت به سیگنال درایو باز و بسته شود. به طور معمول، تاخیر باز شدن حدود 300 تا 500 میلی‌ثانیه و بستن در رنج 200 تا 300 میلی‌ثانیه، انتخاب می‌شود.

  • قابلیت کنترلر ترمز: P2-22
  • تاخیر باز شدن ترمز پس از راه‌اندازی: P2-23
  • تاخیر بستن ترمز بعد از توقف: P2-24

تنظیمات انکودر

در برخی کاربردهای آسانسور، نیاز است از انکودر جهت فیدبک سرعت و موقعیت استفاده شود. در صورت استفاده از این تجهیز، درایو دانفوس را طبق پارامترهای زیر تنظیم نمایید.

  • نوع انکودر P5-72, P5-77: با این پارامتر تعیین می‌شود که سیگنال انکودر از چه نوعی است. HTL ولتاژی وTTL منطقی یا دیجیتال.
  • رزولوشن انکودر P5-70, P-575: این مقدار مشخص می‌کند انکدر در هر چرخش کامل محور موتور چند پالس تولید می‌کند.
  • جهت چرخش انکودر P5-71, P5-76: تعیین می‌کند که جهت چرخش محور موتور با جهت افزایش پالس‌ها هماهنگ است یا باید برعکس تنظیم شود.

اجرا قابلیت Auto Tuning

درایوهای دانفوس از فناوری بروز Auto Tune بهره می‌برنر تا پارامترهای تنظیم شده برای موتور را بهینه کند. به این معنی که اینورتر به صورت هوشمند مشخصات واقعی موتور را اندازه‌گیری و ذخیره می‌کند تا کنترل سرعت، گشتاور و ترمز به دقیق‌ترین شکل ممکن انجام شود.

درایو دانفوس معمولا دو حالت خود تنظیمی دارد:

  • P1-29 = 1: فقط با برق‌دار کردن موتور انجام می‌شود. درواقع موتور نمی‌چرخد و برای زمانی استفاده می‌شود که نمی‌خواهید موتور حرکت کند.
  • P1-29 = 2: موتور چند ثانیه می‌چرخد تا درایو پارامترها را دقیق‌تر اندازه‌گیری کند.

گروه پارامترهای اینورتر دانفوس

پارامترهای پایه

  • 0-01 : پارامتر زبان
  • 0-02 : واحد سرعت موتور
  • 0-03 : تنظیمات منطقه‌ای
  • 0-04 : وضعیت عملکرد هنگام روشن شدن (دست روشن)
  • 0-09 : پایش عملکرد

 تنظیمات راه‌اندازی

  • 0-10 : تنظیم فعال
  • 0-11 : ویرایش تنظیمات راه‌اندازی
  • 0-12 : تنظیمات مرتبط با راه‌اندازی
  • 0-13 : نشان دهنده تنظیمات مرتبط با راه‌اندازی
  • 0-14 : ویرایش تنظیمات / کانال
  • 0-15 : نشان‎دهنده تنظیمات فعلی

 نمایشگر LCP

  • 0-20 : نمایش خط 1 کوچک
  • 0-21 : نمایش خط 2 کوچک
  • 0-22 : نمایش خط 3 کوچک
  • 0-23 : نمایش خط 2 بزرگ
  • 0-24 : : نمایش خط 3 بزرگ
  • 0-25 : منوی شخصی من

نمایش سفارشی LCP

  • 0-30 : واحد برای نمایش تعریف‌شده توسط کاربر
  • 0-31 : حداقل مقدار نمایش تعریف‌شده توسط کاربر
  • 0-32 : حداکثرمقدار نمایش تعریف‌شده توسط کاربر
  • 0-37 : متن نمایش 1
  • 0-38 : : متن نمایش 2
  • 0-39 : متن نمایش 3

پارامتر صفحه کلید LCP

  • 0-40 : کلید [دست روشن] روی LCP
  • 0-41 : کلید [خاموش] روی LCP
  • 0-42 : کلید [خودکار] روی LCP
  • 0-43 : کلید [ریست] روی LCP
  • 0-44 : : کلید [خاموش/ ریست] روی LCP
  • 0-45 : کلید [عبور از درایو] روی LCP

 ذخیره سازی

  • 0-50 : کپی LCP
  • 0-51 : کپی تنظیمات (Set-up)

رمزعبور

  • 0-60 : رمز عبور منوی اصلی
  • 0-61 : دسترسی به منوی اصلی بدون رمز عبور
  • 0-65 : رمز عبور منوی سریع
  • 0-66 : دسترسی به منوی سریع بدون رمز عبور
  • 0-67 : : دسترسی رمز عبور باس
  • 0-68 : رمز عبور پارامترهای ایمنی
  • 0-69 : حفاظت رمز عبور پارامترهای ایمنی

 تنظیمات عمومی

  • 1-00 : حالت پیکربندی
  • 1-01 : اصل کنترل موتور
  • 1-02 : منبع فیدبک شار موتور
  • 1-03 : ویژگی‌های گشتاور
  • 1-04 : حالت اضافه بار
  • 1-05 : پیکربندی حالت محلی
  • 1-06 : جهت حرکت ساعتگرد
  • 1-07 : تنظیم جابجایی زاویه موتور

پارامتر داده‌های پیشرفته موتور

  • 1-30 : مقاومت استاتور
  • 1-31 : مقاومت روتور
  • 1-33 : راکتانس نشتی استاتور
  • 1-34 : راکتانس نشتی روتور
  • 1-35 : راکتانس اصلی
  • 1-36 : مقاومت تلفات آهن
  • 1-37 : اندوکتانس محور d
  • 1-38 : اندوکتانس محور q
  • 1-39 : قطب‌های موتور
  • 1-40 : ولتاژ تحریک برگشتی (EMF) در 1000 دور در دقیقه
  • 1-41 : جابجایی زاویه موتور
  • 1-44 : اشباع القاگر محور d
  • 1-45 : اشباع القاگر محور q
  • 1-46 : ضریب تشخیص موقعیت
  • 1-47 : کالیبراسیون گشتاور در سرعت پایین
  • 1-48 : نقطه اشباع اندوکتانس

 تنظیمات ویژه

  • 1-10 : ساختار موتور
  • 1-11 : مدل موتور
  • 1-14 : ضریب میرایی
  • 1-15 : ثابت زمانی فیلتر سرعت پایین
  • 1-16 : ثابت زمانی فیلتر سرعت بالا
  • 1-17 : ثابت زمانی فیلتر ولتاژ
  • 1-18 : حداقل جریان در حالت بدون بار

تنظیمات موتور

  • 1-20 : توان موتور برحسب KW
  • 1-21 : توان موتور برحسب HP
  • 1-22 : ولتاژ موتور
  • 1-23 : فرکانس موتور
  • 1-24 : جریان موتور
  • 1-25 : ثابت سرعت نامی موتور
  • 1-26 : گشتاور نامی مداوم موتور
  • 1-29 : تنظیم خودکار موتور

پارامتر تنظیم مستقل از بار

  • 1-50 : مغناطیس‌زدایی موتور در سرعت صفر
  • 1-51 : حداقل سرعت برای مغناطیس‌زدایی عادی [دور بر دقیقه]
  • 1-52 : حداقل سرعت برای مغناطیس‌زدایی عادی [HZ]
  • 1-53 : تغییر مدل فرکانس
  • 1-54 : کاهش ولتاژ در ناحیه تضعیف میدان
  • 1-55 : ویژگی U/f – ولتاژ (U)
  • 1-56 : ویژگی U/f – ولتاژ (F)
  • 1-58 : جریان پالس‌های تست راه‌اندازی پروازی
  • 1-59 : فرکانس پالس‌های تست راه‌اندازی پروازی

جمع بندی

همان طور که پیشتر نیز به آن اشاره کردیم اینورهای دانفوس پارامترهای خود را به صورت گروه بندی شده در دسترس کاربران قرار می‌دهد به همین دلیل دسترسی به این پارامترها و تنظیم آن‌ها بسیار برای اپراتورهای سیستم بسیار ساده‌تر و آسان‌تر می‌باشد. البته تنظیم پارامتر درایو یک فرآیند تخصصی که باید توسط تکسین‌های ماهر این حوزه انجام بپزیرد. برای دریافت اطلاعات بیشتر به نمایندگی دانفوس مراجعه کنید و از خدمات آن‌ها مطلع شوید.
