تنظیم پارامتر اینورتر آی مستر
تنظیم پارامترهای اینورتر آی مستر به منظور کنترل دقیق موتورهای الکتریکی ، بهینه سازی عملکرد و حفاظت از تجهیزات انجام می‌شود. برای شروع تنظیم پارامتر در اینورتر باید وارد منوی پارامتر شد. این کار با استفاده از دکمه روی پنل مانند MOD یا PRG انجام می‌شود. پس از ورود می‌توانید با کلیدهای بالا و پایین بین پارامترها حرکت کنید. در ادامه بیشتر با مراحل و مفاهیم کلیدی تنظیم پارامترهای آشنا می‌شویم.
نام و عملکرد اجزای صفحه کلید
برای شروع تنظیم پارامتر ابتدا به ساکن باید با اجزای کنترلی موجود در کی پد و یا صفحه کلید آشنا شویم. شناخت هرکلید و کاری که انجام می‌دهد برای پارامتردهی بسیار مهم بنابراین باما همراه باشید تا بیشتر با کاربرد هر کلید آشنا شویم.

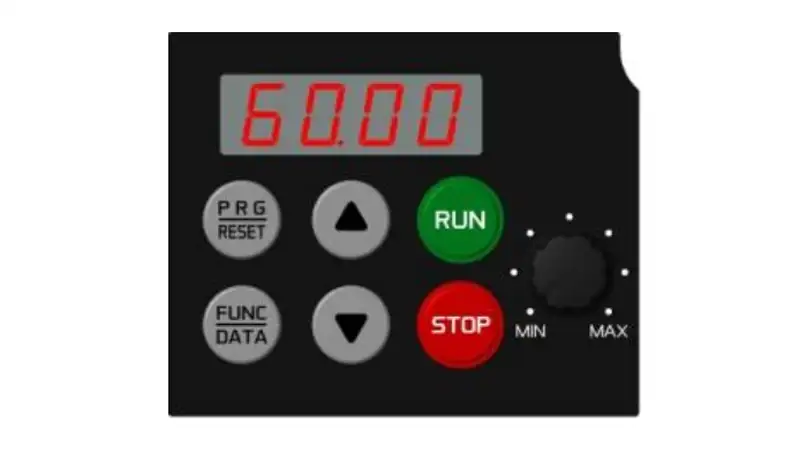

همان طور در شکل مشاهده می‌کنید صفحه کلید یا Kaypad درایو آی مستر شامل یک نمایشگر LED چهاررقمی 7 سنگمنتی که یک پتانسیومتر به همراه شش کلید بروری آن قرار دارد که عملیات‌های شروع ، توقف ، پایش کننده اطلاعات، پیکربندی دیتاها ، بررسی سیگنال‌های ورودی / خروجی ، نمایش اطلاعات و در اطلاعات هشدارها را برای کاربر به نمایش گذارد.
| تجهیزات صفحه کلید | توضیحات |
 |
نمایشگر LED چهاررقمی با سگمنت 7 قسمتی که بسته به حالت عملکرد اطلاعات زیر را نمایش می‌دهد:
در حالت عملیاتی : این صفحه LED وظیفه نمایش وضعیت عملکرد مقادیر مهمی مانند فرکانس خروجی ، جریان و ولتاژرا نمایش می‌دهد در حالت برنامه نویسی : نمایشگر در حالت برنامه ریزی منوها ، کدهای نوشته شده و دیتاهای مربوط به آن را به ما نمایش می‌دهد. درحالت هشدار: در زمان بروز خطا این نمایشگر وظیفه نمایش کد هشدار و عامل اصلی خطا را برعهده دارد. |
 |
پتانسیومتر POT که به منظور تنظیم دستی فرکانس مرجع ، فرکانس کمک یا فرآیند PID مورد استفاده قرار می‌گیرد. |
 |
کلید RUN که برای شروع فرآیند صنعتی مورد استفاده قرار می‌گیرد. |
 |
کلید STOP که برای توقف فرآیندهای صنعتی مورد استفاده قرار می‌گیرد. |
 |
کلیدهای افزایش/ کاهش (UP/DOWN)
با فشردن این دو کلید می‌توان بین منوها و پارامترهای گوناگون پیمایش کرد. همچنین توانایی تغییر در داده‌های دیتا موجود نیز به کمک این دو کلید فراهم می‌شود.
|
 |
کلید Program/Reset که وظیفه تغییر حالت‌های عملکرد اینورتر را بر عهده دارد
این کلید در حالت اجرا و فعالیت با یک بار فشردن به حالت برنامه ریزی می‌رود. همچنین در حالت برنامه ریزی با فشردن یک بار این کلید به حال Running باز می‌گردد. در حالت هشدار یا alarm بعد از برطرف شدن خطا با فشردن این کلید به حالت فعالیت باز می‌گردد. |
 |
کلید Function/Data که عملکرد مورد نظر را در هر حالت از اینورتر تغییر می‌دهد، به شرح زیر:
در حالت Running اجرا : با فشردن این کلید، اطلاعات مختلف مربوط به وضعیت اینورتر مانند فرکانس خروجی، جریان خروجی، ولتاژ خروجی و… نمایش داده می‌شود.
|
تنظیم پارامترهای عمومی اینورتر آی مستر
تنظیم پارامترهای عمومی اینورتر در بسیار از مدل‌های درایو آی مستر کاربرد دارد. اما برای بهره‌برداری موثرتر باید پارامترها مطابق با نیاز فرآیندهای صنعتی تنظیم شود. این کار باید توسط افراد متخصص این حوزه انجام شود تا از آسیب و خرابی درایو فرکانس متغیر جلوگیری شود. در ضمن احتیاج به تعمیر اینورتر آی مستر به شدت کاهش پیدا می‌کند.
| پارامتر | نام پارامتر | دامنه تنظیمات دیتا |
| F00 | محافظت از داده‌ها | غیر فعال کردن همزمان محافظت از داده‌ها و محافظت مرجع دیجیتال
فعال کردن محافظت از داده‌ها و غیر فعال کردن محافظت مرجع دیجیتال غیر فعال کردن محافظت از داده‌ها و فعال کردن محافظت مرجع دیجیتال فعال کردن همزمان محافظت از داده‌ها و محافظت مرجع دیجیتال (برای تغییر تنظیمات، همزمان کلید STOP را فشار دهید) |
| F01 | فرمان فرکانس 1 | کلیدهای افزایش / کاهش (UP/DOWN) روی صفحه کلید بالا و پایین
ورودی ولتاژ به ترمینال ورودی جریان به ترمینال جمع ورودی ولتاژ و جریان به ترمینال پتانسیومتر داخلی فرمان ترمینال برای کنترل افزایش و کاهش فرمان ترمینال برای کنترل افزایش و کاهش با زمان شتاب / کند شدن |
| F02 | روش عملکرد | کلیدهای RUN / STOP روی صفحه کلید جهت چرخش موتور توسط فرمان ترمینال FWD / REV مشخص می‌شود.
فرمان ترمینال برای جلو FWD یا عقب REV کلیدهای RUN / STOP روی صفحه کلید (جهت جلو) کلیدهای RUN / STOP روی صفحه کلید (جهت عقب) |
| F03 | حداکثر فرکانس | 25.0 ~ 400.0Hz |
| F04 | فرکانس پایه 1 | 25.0 ~ 400.0Hz |
| F05 | حداکثر ولتاژ خروجی 1 | خروجی ولتاژ متناسب با ولتاژ ورودی
۸۰ تا ۲۴۰: خروجی ولتاژ کنترل‌شده توسط AVR ۱۶۰ تا ۵۰۰: خروجی ولتاژ کنترل‌شده توسط AVR |
| F06 | زمان شتاب‌گیری 1 | ۸۰ تا ۲۴۰: خروجی ولتاژ کنترل‌شده توسط AVR )برای سری با کلاس ۲۰۰ ولت( ۱۶۰ تا ۵۰۰: خروجی ولتاژ کنترل‌شده توسط AVR )برای سری با کلاس ۴۰۰ ولت( |
| F07 | زمان توقف شدن 2 | 0.01 ~ 3600s |
| F08 | افزایش گشتاور | 0.01 ~ 3600s |
| F09 | حفاظت اضافه‌بار حرارتی الکترونیکی برای موتور 1 | 0.0 ~ 20.0 )به صورت درصد نسبت به مقدار F05: ولتاژ نامی در فرکانس پایه ۱ ( نکته: این تنظیم زمانی اعمال می‌شود که مقدار F37 برابر ۰ یا ۱ باشد |
| پارامتر | نام پارامتر | دامنه تنظیمات دیتا |
| F10 | حفاظت حرارتی الکترونیکی از اضافه‌بار برای موتور | برای موتورهای عمومی با فن خنک‌کننده متصل به شفت
برای موتورهای با درایو اینورتر که فن خنک‌کننده جداگانه برق‌دار دارد. |
| F11 | سطح تشخیص اضافه‌بار | ۰.۰۰: غیرفعال ۰.۰۱ تا ۱۰۰.۰ آمپر: تنظیم سطح تشخیص اضافه‌بار تا ۱۳۵٪ از جریان نامی موتور (جریان قابل تحمل برای راندمان پیوسته) |
| F12 | ثابت زمانی حرارتی | 0.5 ~ 75.0min |
| F14 | حالت شروع پس از قطع لحظه‌ای برق | راه‌اندازی مجدد غیرفعال (قطع فوری)
راه‌اندازی مجدد غیرفعال (قطع پس از بازیابی از قطعی برق) قطع پس از کاهش سرعت تا توقف راه‌اندازی مجدد فعال (راه‌اندازی مجدد با فرکانسی که قطعی برق رخ داده، برای بارهای عمومی) راه‌اندازی مجدد فعال (راه‌اندازی مجدد با فرکانس شروع) |
| F15 | محدودیت فرکانس | 0.0 ~ 400.0Hz |
| F18 | بایاس | -100.00 ~ 100.00% *2 |
| F20 | ترمز | 0.0 ~ 60.0H |
| F23 | فرکانس شروع | 0.1 ~ 60.0Hz |
| F25 | فرکانس توقف | 0.1 ~ 60.0Hz |
| F26 | صدای موتور | 0.75 ~ 16kHz |
جمع بندی
همان طور که پیش تر نیز به آن پرداختیم تنظیم پارامتر یک امر تخصصی و باید توسط تکنسین‌های ماهر این حوزه انجام شود. پارامترهایی که در بالا به آن‌ها پرداختیم تنها گوشه‌ای پارامترهای درایو آی مستر و بیشتر این پارامترها برای انجام مقدار دهی اولیه مورد استفاده قرار می‌گیرد. برای دریافت مشاوره قبل خرید و آشنایی بیشتر با خدمات نیک صنعت در تماس باشید.
